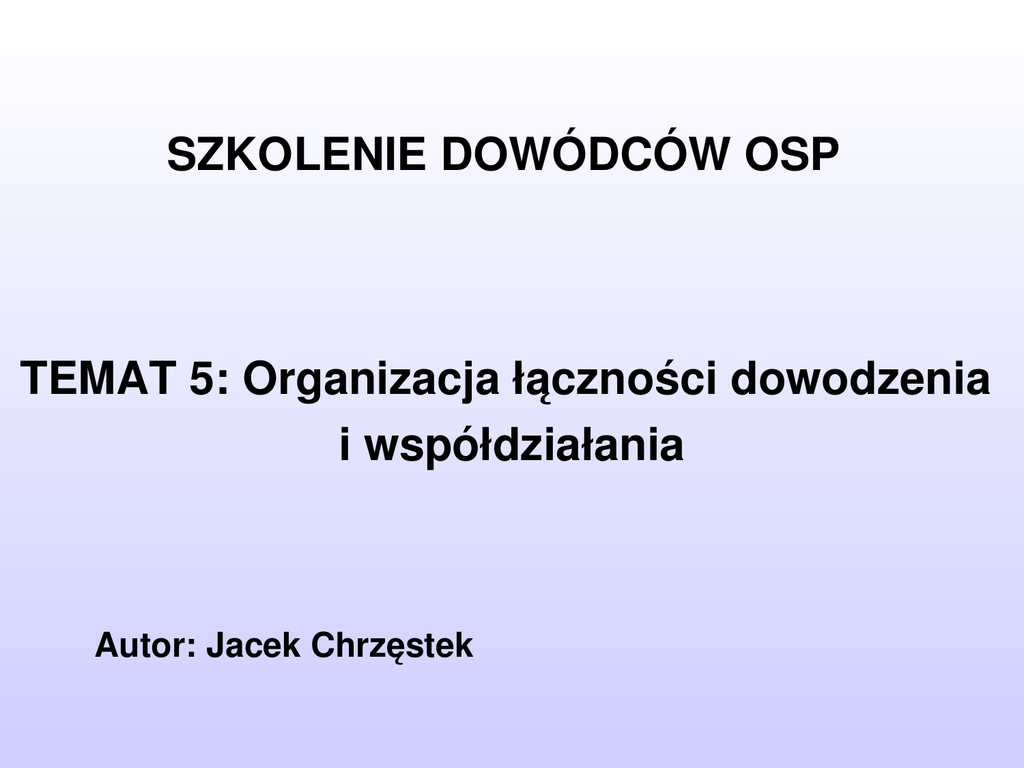

SZKOLENIE DOWÓDCÓW OSP
TEMAT 5: Organizacja łączności dowodzenia i współdziałania
Autor: Jacek Chrzęstek
Podział łączności w zależności od wykorzystywanych środków łączności
łączność przewodowa,
łączność bezprzewodowa:
– łączność radiowa,
– łączność sygnalizacyjna, – łączność środkami ruchomymi.
Podział łączności pod względem operacyjnym
Łączność alarmowania.
Łączność dyspozycyjna.
Łączność dowodzenia.
Łączność współdziałania.
Organizacja łączności
Struktura sieci radiowych dla Krajowego Systemu Ratowniczo – Gaśniczego
Krajowa Sieć Współdziałania (KSW).
Sieć Wojewódzka (PW).
Sieć Powiatowa (PR).
Operacyjny Kierunek Radiowy (KO).
Sieć Dowodzenia i Współdziałania (KDW).
Sieć Ratowniczo Gaśnicza (KRG).
Sieć Alarmowa (PA1, PA2).
Sieć szkolna (KS).
Sieć Komendy Głównej (G1).
Łącze sterowania (ST). Organizacja łączności
Podstawowe zasady organizacji łączności radiowej podczas działań ratowniczo – gaśniczych
Z posiadanych częstotliwości (kanałów) radiowych należy wydzielić kanały do obsługi akcji ratowniczych. Kanały te muszą zabezpieczyć łączność na miejscu akcji (w odcinkach bojowych), zapewnić łączność dowodzenia i współdziałania, a także łączność dyspozycyjną z właściwym terytorialnie SK. Radiotelefony wykorzystywane w działaniach ratowniczo – gaśniczych powinny mieć możliwość zaprogramowania wszystkich niezbędnych kanałów radiowych. Organizacja łączności
Podstawowe zasady organizacji łączności radiowej podczas działań ratowniczo – gaśniczych cd.
Dowódcy pracujący jednocześnie w dwóch sieciach (kierunkach) radiowych powinni być wyposażeni w dwa oddzielne radiotelefony (podczas akcji nie należy używać trybu skaningowego.
Do jednej sieci radiowej nie należy wprowadzać nadmiernej ilości radiotelefonów (max. 12) ponieważ może to utrudnić pracę z powodu długiego czasu oczekiwania na wolny kanał radiowy i niepotrzebnym nasłuchiwaniem zbyt dużej ilości korespondencji radiowej, dekoncentrującej czujność ratownika (może nie zareagować np. na wywołanie).
Organizacja łączności
Podstawowe zasady organizacji łączności radiowej podczas działań ratowniczo – gaśniczych cd.
Do nawiązywania łączności z miejsca akcji do SK przeznaczone są następujące kanały operacyjne (KO): ­ B018 i B053. Łączność na terenie akcji małych (lub na odcinkach bojowych dla akcji dużych) powinna być prowadzona na przydzielonych do tego celu następujących kanałach ratowniczo – gaśniczych (KRG): – B003, B035, B039, B041, B046, B047, B049, B050 i tylko w relacjach ruchomych. Organizacja łączności
Podstawowe zasady organizacji łączności radiowej podczas działań ratowniczo – gaśniczych cd.
Podczas działań z większą ilością sił i środków dowódca akcji (KDR) powinien zapewnić łączność z dowódcami odcinków bojowych w wydzielonej sieci dowodzenia i współdziałania wykorzystując do tego następujące kanały radiowe (kanały dowodzenia i współdziałania) KDW: ­ B003 i B048. W sieci tej mogą znajdować się również radiotelefony dowódców współdziałających i sztabu akcji.
Jeżeli jest taka możliwość to należy zaprogramować w radiotelefonach kanały służb współdziałających lub przewidzieć zapas radiotelefonów do tzw. wymiany sprzętu.
Organizacja łączności
Podstawowe zasady organizacji łączności radiowej podczas działań ratowniczo – gaśniczych cd.
Zalecane jest ograniczanie mocy nadajników radiotelefonów przenośnych (nasobnych) do max. 2 W, aby nie powodować zakłóceń w pracy innych sieci wykorzystujących tą samą częstotliwość. Rozwój zagrożenia (rozmiarów akcji) nie powinien powodować burzenia dotychczasowej struktury łączności, a jedynie jego nadbudowę.
Organizacja łączności
Rodzaje kryptonimów Kryptonimy indywidualne i grupowe:
występują w postaci grup literowo­cyfrowych (np.: MF 250­10).
Kryptonimy okólnikowe:
występują w postaci słów logicznych (np.: OMEGA, GRANIT). Kryptonimy alarmowe:
występują w postaci słów logicznych lub grup cyfrowych, (np.: RATUNEK lub 111, 222). Kryptonimy współdziałania:
występują w postaci słów logicznych połączonych z grupami cyfrowymi (np.: WODNIK 100÷999). Organizacja łączności
Kryptonimy indywidualne stałe
ryptonim indywidualny stały ­ zawiera pełną informację o przynależności służbowej korespondenta radiowego, zbudowany jest z indeksu literowego składającego się z dwóch liter i grupy cyfrowej, na którą składa się pięć cyfr. oże spełniać następujące funkcje:
sygnału rozpoznawczego osoby funkcyjnej, dla której został przydzielony;
Organizacja łączności
Budowa kryptonimu indywidualnego stałego
X
INDEKS LITEROWY REGIONU (WOJEWÓDZTWA)*
Y
INDEKS LITEROWY PIONU SŁUŻBOWEGO (RODZAJ SŁUŻBY W RESORCIE)
Z1
OKREŚLA USYTUOWANIE JEDNOSTKI W STRUKTURZE HIERARCHICZNEJ SŁUŻBY
Z2
OKREŚLAJĄ RODZAJ JEDNOSTKI ORGANIZACYJNEJ PSP BĄDŹ RODZAJ JEJ KOMÓRKI ORGANIZACYJNEJ
INDEKS LITEROWY
GRUPA CYFROWA
Z3
Z4
Z5
*
OKREŚLAJĄ NUMER INDYWIDUALNY KORESPONDENTA W KOMÓRCE ORGANIZACYJNEJ
­ wyjątkiem jest indeks określający jednostki centralne służb
Organizacja łączności Indeksy literowe regionów
Lp.
Województwo /region/
Indeks literowy ,,X” województwa 1
Dolnośląskie
D
2
Kujawsko­pomorskie
C
3
Lubelskie
L
4
Lubuskie
F
5
Łódzkie
E
6
Małopolskie
K
7
Mazowieckie
M
8
Opolskie
O
9
Podlaskie
B
10
Podkarpackie
R
11
Pomorskie
G
12
Śląskie
S
13
Świętokrzyskie
T
14
Warmińsko­mazurskie
N
15
Wielkopolskie
P
16
Zachodniopomorskie
Z
17
Powiat warszawski
W
18
Jednostki centralne służb
A
Organizacja łączności Indeksy literowe służb
Służba (jednostka organizacyjna)
Indeks literowy służby /Y/
1
MSWiA
M
2
Administracja rządowa terenowa
W
3
BOR
B
4
PSP
F
5
Policja
P
6
Ratownictwo medyczne
R
7
Straż Graniczna
G
8
Inne jednostki organizacyjne – spoza resortu MSWiA
Z
Organizacja łączności
Przydział grup cyfrowych dla jednostek organizacyjnych OSP
„X” – symbol województwa z którego jest jednostka OSP,
„F” – indeks literowy jednostek organizacyjnych ochrony przeciwpożarowej (PSP, OSP, ZSR, ZSP, itp.), Z1 Z2 – oznaczają dwie pierwsze cyfry powiatu z którego jest jednostka OSP,
Z3 = 7 lub 8 – cyfry zarezerwowane dla jednostek spoza KSRG,
Z3 = 9 – cyfra zarezerwowana dla jednostek OSP włączonych do KSRG,
Z4 Z5 – cyfry od 01 do 99 numer indywidualny (wyróżnik danego korespondenta).
OSP w KSRG
Gmina ...................
OSP w ..............
Z1 Z 2 9 ­ Z 4 Z5
OSP w ..............
Z1 Z 2 9 ­ Z 4 Z5
OSP w ...............
Z1 Z 2 9 ­ Z 4 Z5
OSP poza KSRG
Gmina ................
OSP w .............
Z1 Z 2 7/8 ­ Z 4 Z5
OSP w ............
Z1 Z 2 7/8 ­ Z 4 Z5
OSP w ...........
Z1 Z 2 7/8 ­ Z 4 Z5
Organizacja łączności
Kryptonimy literowe dla KSRG
L
p.
Kryptonim
Znaczenie kryptonimu
OMEGA
Kryptonim okólnikowy stosowany we wszystkich sieciach i kierunkach radiowych za wyjątkiem KSW
2
GRANIT
Kryptonim okólnikowy stosowany wyłącznie w Krajowej Sieci Współdziałania 3
RATUNEK
4
GEJZER
Nakaz alarmowego opuszczenia strefy zagrożonej
5
KARAT
Kierujący Działaniem Ratowniczym
6
WODNIK 100÷999
Kryptonim współdziałania dla PSP używany zasadniczo w działaniach planowanych zawczasu i mających charakter niejawny
7
REDUTA
Rejon koncentracji / punkt przyjęcia sił i środków
8
NIAGARA
Stanowisko wodne
9
DARIA
10
STOPER
1
Sygnał alarmowy, stanowiący funkcję sygnału bezpośredniego zagrożenia zdrowia lub życia
Dowódca zastępu lub sekcji, odcinka bojowego
Stanowisko ratownicze zastępu lub sekcji
Organizacja łączności na miejscu akcji ratowniczo – gaśniczej
Łączność dyspozycyjna
Zgłoszenie wyjazdu,
W czasie dojazdu,
Po przybyciu na miejsce zdarzenia,
Po przeprowadzeniu rozpoznania,
W czasie trwania akcji,
Na zakończenie akcji,
Po dojechaniu do remizy. Organizacja łączności na miejscu akcji ratowniczo – gaśniczej
Łączność dowodzenia
Zasady organizacji:
dowódca zastępu (sekcji) organizuje łączność z przodownikami rot (stanowiskiem gaśniczym) i kierowcą – mechanikiem (stanowiskiem wodnym) bezpośrednio mu podlegającymi, dowódca odcinka bojowego organizuje łączność z dowódcami plutonów, sekcji lub zastępów pracujących na odcinku bojowym bezpośrednio jemu podporządkowanemu,
dowódca akcji organizuje łączność z dowódcami odcinków bojowych i innymi dowódcami, którzy są bezpośrednio jemu podporządkowani, Organizacja łączności na miejscu akcji ratowniczo – gaśniczej
Łączność dowodzenia cd.
W celu zachowania ciągłej wymiany informacji na wszystkich szczeblach dowodzenia na miejscu akcji tworzy się następujące sieci radiowe:
Sieć radiowa dyspozycyjna – w sieci, na przydzielonym kanale powiatowym, pracują radiotelefony: SK, KDR, SZTAB inne wyznaczone przez KDR, Sieć radiowa dowódcy ­ w sieci, na przydzielonym kanale dowodzenia i współdziałania, pracują radiotelefony: KDR, DOB, dowódcy sekcji specjalnych, inne wyznaczone przez KDR,
Organizacja łączności na miejscu akcji ratowniczo – gaśniczej
Łączność dowodzenia cd.
Sieci wykonawcze (ratowniczo – gaśnicze) – w sieciach tych, na przydzielonych kanałach ratowniczo – gaśniczych, pracują radiotelefony DOB, dowódców sekcji (zastępów), przodowników rot, stanowisk wodnych, innych wyznaczonych przez DOB. Dla zapewnienia nieprzerwanej łączności DOB powinni wykorzystywać dwa radiotelefony: jeden do łączności z dowódcą akcji, drugi do łączności z podwładnymi na swoim odcinku bojowym. Organizacja łączności na miejscu akcji ratowniczo – gaśniczej
Łączność współdziałania
Łączność współdziałania na terenie akcji organizują:
dowódca akcji i dowódcy służb wspomagających działania jednostek ochrony p.poż., np.: policji, pogotowia ratunkowego itp., dowódcy poszczególnych odcinków bojowych,
dowódcy zastępów (sekcji) współdziałających na tym samym odcinku bojowym. Organizacja łączności na miejscu akcji ratowniczo – gaśniczej
Łączność współdziałania cd.
Organizacja sieci radiowych:
łączność współdziałania między KDR i służbami współpracującymi spoza ochrony p.poż. lub pomiędzy dowódcami poszczególnych OB organizowana jest w sieci dowódcy ­ dlatego też sieć ta nazywa się siecią dowodzenia i współdziałania,
łączność współdziałania pomiędzy poszczególnymi zastępami, stanowiskami ratowniczymi (rotami), stanowiskami wodnymi organizowana jest w sieciach wykonawczych, a więc w sieciach ratowniczo – gaśniczych. Organizacja łączności na miejscu akcji ratowniczo ­ gaśniczej
Stanowisko kierowania Łączność dyspozycyjna Łączność dowodzenia Łączność współdziałan ia Kierujący Dział ani ami Ratowniczymi Dowódca Odcink a Bojowego 1 Dowódcy innyc h służ b Dowódca Odcink a Bojowego 2 pododdziały ( sekcje OS P ) Dowódca Odcink a Bojowego 3 Schematy łączności Zastęp pracuje na terenie akcji ratowniczo­gaśniczej jako jednostka samodzielna K ﾖ 1 K ­ 1 kanał dyspozycyjny (np. powiatowy) K ­ 2 kanał ratowniczo ­ gaśniczy PS K Dowódca zastępu Przodownik roty I K ﾖ 2 Przodownik roty II Schematy łączności Zastęp pracuje na odcinku bojowym
Dowódca Odcinka Bojowego K ﾖ 1 kanał ratowniczo ­ gaśniczy Przodownik roty I Dowódca zastępu K ﾖ 1 Przodownik roty II Schematy łączności R/S 2 kanał 2 R/S 1 KDR kanał 1 INNE SŁUŻBY SZTAB DOB 1 DOB 2 DOB 2 DOB 3 DOB 3 dowódcy sekcji, zastępów, stanowiska gaśnicze, wodne dowódcy sekcji, zastępów, stanowiska gaśnicze, wodne DOB 1 PSK dowódcy sekcji, zastępów, stanowiska gaśnicze, wodne K 1 ­ kanał powiatowy K 2 ­ kanał dowodzenia i współdziałania K 3,4,5 ­ kanały ratowniczo ­ gaśnicze KDR ­ kierujący dziłaniami ratowniczymi DOB ­ dowódca odcinka bojowego PSK ­ Powiatowe Stanowisko Kie rowania R/S ­ radiosie ci : 1 ­ dyspozycyjna (powiatowa) 2 ­ dowodzenia i współdziałania 3,4,5 ­ ratowniczo ­ gaśnicze R/S 3 R/S 4 R/S 3 kanał 3 kanał 4 kanał 5 Znaki gestowe, dźwiękowe i świetlne
Opis znaczenia znaku
Znaki gestowe
Znaki dźwiękowe
Znaki świetlne
Prawa ręka podniesiona w góre
(„Uwaga, Zrozumiano, Gotowe”)
Jeden długi sygnał
Wykonać znak gestowy zielonym światłem
Wykonać znak gestowy zielonym światłem
Jeden długi i krótki
Długie i krótkie białe światło
Podniesioną w górę prawą rękę opuścić szybko w dół przed sobą
(„Wykonać, Spraw, Odjazd, Woda naprzód”)
Prawą ręką zgiętą na wysokości piersi (dłoń w poziomie) wykonać szybki ruch łukiem w bok na prawo
(Zwiń, Złóż, Źle)
Prawa ręka odchylona w bok w dół
(Rota I, I Woda)
Długie białe światło
Prawa ręka odchylona w bok do poziomu (Rota II, II Woda)
Prawa ręka odchylona w bok w górę. (Rota III, III Woda)
Jeden długi, dwa krótkie
Jedno długie, dwa krótkie białe światła. Jeden długi, trzy krótkie
Jeden długi, trzy krótkie białe światła. Wykonać znak gestowy zielonym światłem.
Zataczanie koła prawą ręką podniesioną w górę.
(Wszystkie roty, Wszystek sprzęt)
Podniesioną w górę prawą rękę szybko opuścić przed siebie do poziomu. Znak powtórzyć 2 – 3 razy.
(Woda naprzód)
Długi, krótki, długi
Długie, krótkie, długie białym światłem lub wykonać znak gestowy światłem zielonym.
Podniesioną w górę prawą ręką wykonać parokrotnie poprzeczne ruchy przeczące.
(Woda stój lub Stój)
Krótki, długi, krótki.
Zgiętą w łokciu i podniesioną w bok w górę prawą ręką wykonać parokrotnie ruch pionowy.
(Prędzej, Zwiększ obroty, Zwiększ ciśnienie)
Krótki, długi, krótki, lub znak gestowy czerwonym światłem.
Wykonać znak gestowy białym światłem.
Wykonać znak gestowy białym światłem.
Zgiętą w łokciu i podniesioną w bok w górę prawą ręką wykonać parokrotnie ruch przeczący.
(Wolniej, Zmniejsz obroty, Zmniejsz ciśnienie)
Dłońmi obu podniesionych w górę rąk wykonywać szybkie regularne ruchy poprzeczne
(„Niebezpieczeństwo, Roty wróć, Wycofać się, Na pomoc”) Szereg krótkich sygnałów.
Szereg krótkich błysków światłem białym lub zielonym
Przykład schematu organizacyjnego łączności radiowej:
PSK w Zgierzu o kryptonimie stacji bazowej „Zgierz 998” zadysponowało do akcji (pożar lasu):
GBA o kryptonimie 581­21 z JRG w Zgierzu,
GBM o kryptonimie 589­87 z OSP w Dzierżązna,
GBAM o kryptonimie 587­84 z OSP w Jedlicze,
GBA o kryptonimie 587­88 z OSP w Rogóźno,
GLM o kryptonimie 589­91 z OSP w Grotniki
Dowodzący akcją oficer grupy operacyjnej z KP w Zgierzu o kryptonimie 580­11, przybyły na miejsce akcji samochodem operacyjnym SOp o kryptonimie 580­90, teren lasu podzielił na dwa OB i dokonał przydziału poszczególnych sekcji na OB Dowódcą OB przydzielił kryptonimy specjalne DARIA 1 i DARIA 2.
Schemat organizacji łączności radiowej
R/S 2 PSK Zgierz 998 SOp 580­90 KDR KDR K ­ 008 R/S 1 580­11 K ­ B 048 DOB 1 DOB 2 DOB 1 DARIA 1 GBA GBM 581­21 589­87 581­21 K ­ 003 d­ca zastępu 581­15 d­ca zastępu 589­15 R/S 3 DOB 2 DARIA 2 GBA 587­88 GBAM 587­84 d­ca zastępu 587­15 K ­ 035 GLBM 589­91 d­ca zastępu 587­16 R/S 4 d­ca zastępu 581­16 Tabelaryczny schemat łączności radiowej
Numer radiosieci Nazwa sieci radiowej
Skład sieci radiowej
R/S nr1
Sieć dyspozycyjna
PA Zgierz
KDR
SOp KP PSP Zgierz
R/S nr 2
Sieć dowodzenia i współdziałania
R/S nr 3
R/S nr 4
Kryptonim
Typ radiotelefonu
Zgierz 998
580 ­ 11
580­90
Bazowy
Przewoźny
Przewoźny
KDR
DOB 1
DOB 2
580 ­ 11
DARIA 1
DARIA 2
Przenośny
Przenośny
Przenośny
K – B048
Sieć ratowniczo
­ gaśnicza
DOB 1
GBA Zgierz
D­ca zastępu GBA GBM Dzierżązna
D­ca zastępu GBM GBAM Jedlicze
D­ca zastępu GBAM
DARIA 1
581 – 21
581 – 15
589 – 87
589 – 15
587 – 84
587 – 15
Przenośny
Przewoźny
Przenośny
Przewoźny
Przenośny
Przewoźny Przenośny
K ­ 003
Sieć ratowniczo
­ gaśnicza
DOB 1
GBA Rogóźno
D­ca zastępu GBA GLBM Grotniki
D­ca zastępu GLBM
DARIA 2
587 – 88
587 – 16
589 – 91
589 – 16 Przenośny
Przewoźny
Przenośny
Przewoźny
Przenośny
K ­ 035
Kanał pracy
K – B008
Wykorzystano:
Zespół autorów, Podręcznik do szkolenia szeregowców OSP, Instytut Wydawniczy CRZZ, Warszawa 1978.
Zespół autorów, Technologia działań ratowniczo­gaśniczych, SGSP, Warszawa 1995.
Praca zbiorowa, Podręcznik do szkolenia dowódców sekcji OSP, Instytut Wydawniczy CRZZ, Warszawa 1974. E. Gierski, Efektywność dowodzenia, firex, Warszawa 1997.
Z. Praczyk, Łączność i alarmowanie w strażach pożarnych, SChP, Poznań 1973. L. Wargocki, Łączność w strażach pożarnych – pytania i odpowiedzi, Instytut Wydawniczy CRZZ, Warszawa 1979.
Wykorzystano:
Pismo Związku OSP „Strażak” nr 1 styczeń 2005, nr 3 marzec 2005, nr 3 marzec 2006.
Instrukcja Dyrektora KCKRiOL w sprawie organizacji łączności radiowej UKF w jednostkach organizacyjnych PSP, KG PSP, Warszawa 2002.
Instrukcje obsługi radiotelefonów przenośnych i przewoźnych firm Motorola i Radmor.
