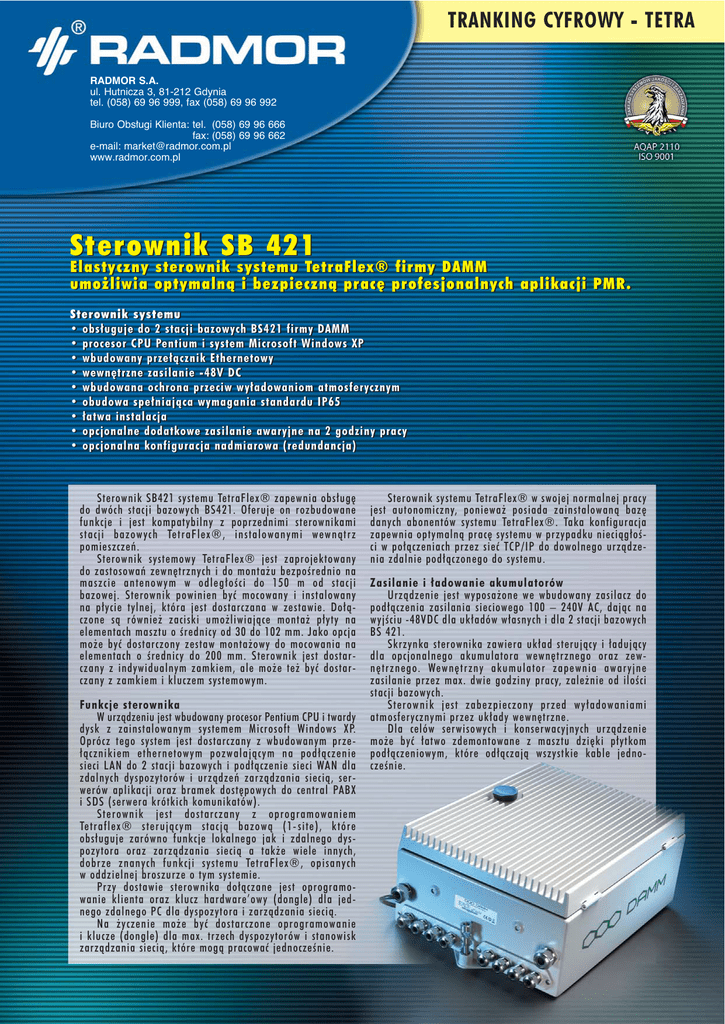

SB421 sterownik systemu TetraFlex

TRANKING CYFROWY - TETRA
RADMOR S.A.
ul. Hutnicza 3, 81-212 Gdynia
tel. (058) 69 96 999, fax (058) 69 96 992
Biuro Obs∏ugi Klienta: tel. (058) 69 96 666
fax: (058) 69 96 662
e-mail: [email protected]
www.radmor.com.pl
Sterownik SB 421
Elastyczny sterownik systemu TetraFlex® firmy DAMM
umo˝liwia optymalnà i bezpiecznà prac´ profesjonalnych aplikacji PMR .
Sterownik
Sterownik systemu
systemu
•• obs∏uguje
obs∏uguje do
do 22 stacji
stacji bazowych
bazowych BS421
BS421 firmy
firmy DAMM
DAMM
•• procesor
procesor CPU
CPU Pentium
Pentium ii system
system Microsoft
Microsoft Windows
Windows XP
•• wbudowany
wbudowany prze∏àcznik
prze∏àcznik Ethernetowy
Ethernetowy
•• wewn´trzne
wewn´trzne zasilanie
zasilanie -48V
-48V DC
DC
•• wbudowana
wbudowana ochrona
ochrona przeciw
przeciw wy∏adowaniom
wy∏adowaniom atmosferycznym
atmosferycznym
•• obudowa
obudowa spe∏niajàca
spe∏niajàca wymagania
wymagania standardu
standardu IP65
IP65
•• ∏atwa
∏atwa instalacja
instalacja
•• opcjonalne
opcjonalne dodatkowe
dodatkowe zasilanie
zasilanie awaryjne
awaryjne na
na 22 godziny
godziny pracy
pracy
•• opcjonalna
opcjonalna konfiguracja
konfiguracja nadmiarowa
nadmiarowa (redundancja)
(redundancja)
Sterownik SB421 systemu TetraFlex® zapewnia obs∏ug´
do dwóch stacji bazowych BS421. Oferuje on rozbudowane
funkcje i jest kompatybilny z poprzednimi sterownikami
stacji bazowych TetraFlex®, instalowanymi wewnàtrz
pomieszczeƒ.
Sterownik systemowy TetraFlex® jest zaprojektowany
do zastosowaƒ zewn´trznych i do monta˝u bezpoÊrednio na
maszcie antenowym w odleg∏oÊci do 150 m od stacji
bazowej. Sterownik powinien byç mocowany i instalowany
na p∏ycie tylnej, która jest dostarczana w zestawie. Do∏àczone sà równie˝ zaciski umo˝liwiajàce monta˝ p∏yty na
elementach masztu o Êrednicy od 30 do 102 mm. Jako opcja
mo˝e byç dostarczony zestaw monta˝owy do mocowania na
elementach o Êrednicy do 200 mm. Sterownik jest dostarczany z indywidualnym zamkiem, ale mo˝e te˝ byç dostarczany z zamkiem i kluczem systemowym.
Funkcje sterownika
W urzàdzeniu jest wbudowany procesor Pentium CPU i twardy
dysk z zainstalowanym systemem Microsoft Windows XP.
Oprócz tego system jest dostarczany z wbudowanym prze∏àcznikiem ethernetowym pozwalajàcym na pod∏àczenie
sieci LAN do 2 stacji bazowych i pod∏àczenie sieci WAN dla
zdalnych dyspozytorów i urzàdzeƒ zarzàdzania siecià, serwerów aplikacji oraz bramek dost´powych do central PABX
i SDS (serwera krótkich komunikatów).
Sterownik jest dostarczany z oprogramowaniem
Tetraflex® sterujàcym stacjà bazowà (1- site), które
obs∏uguje zarówno funkcje lokalnego jak i zdalnego dyspozytora oraz zarzàdzania siecià a tak˝e wiele innych,
dobrze znanych funkcji systemu TetraFlex®, opisanych
w oddzielnej broszurze o tym systemie.
Przy dostawie sterownika do∏àczane jest oprogramowanie klienta oraz klucz hardware’owy (dongle) dla jednego zdalnego PC dla dyspozytora i zarzàdzania siecià.
Na ˝yczenie mo˝e byç dostarczone oprogramowanie
i klucze (dongle) dla max. trzech dyspozytorów i stanowisk
zarzàdzania siecià, które mogà pracowaç jednoczeÊnie.
Sterownik systemu TetraFlex® w swojej normalnej pracy
jest autonomiczny, poniewa˝ posiada zainstalowanà baz´
danych abonentów systemu TetraFlex®. Taka konfiguracja
zapewnia optymalnà prac´ systemu w przypadku nieciàg∏oÊci w po∏àczeniach przez sieç TCP/IP do dowolnego urzàdzenia zdalnie pod∏àczonego do systemu.
Zasilanie i ∏adowanie akumulatorów
Urzàdzenie jest wyposa˝one we wbudowany zasilacz do
pod∏àczenia zasilania sieciowego 100 – 240V AC, dajàc na
wyjÊciu -48VDC dla uk∏adów w∏asnych i dla 2 stacji bazowych
BS 421.
Skrzynka sterownika zawiera uk∏ad sterujàcy i ∏adujàcy
dla opcjonalnego akumulatora wewn´trznego oraz zewn´trznego. Wewn´trzny akumulator zapewnia awaryjne
zasilanie przez max. dwie godziny pracy, zale˝nie od iloÊci
stacji bazowych.
Sterownik jest zabezpieczony przed wy∏adowaniami
atmosferycznymi przez uk∏ady wewn´trzne.
Dla celów serwisowych i konserwacyjnych urzàdzenie
mo˝e byç ∏atwo zdemontowane z masztu dzi´ki p∏ytkom
pod∏àczeniowym, które od∏àczajà wszystkie kable jednoczeÊnie.
TRANKING CYFROWY - TETRA
Parametry sterownika SB 421
Urzàdzenie sterujàce
CPU
Pami´ç
Dysk
Pod∏àczenie LAN
Pod∏àczenie WAN
System operacyjny
Zasilanie
Napi´cie zasilania
Napi´cie wyjÊciowe
Pràd wyjÊciowy
Pobór mocy
Wewn´trzny akumulator (opcjonalny)
Ogólne
Wymiary (WxSZxG)
Masa (∏àcznie z akcesoriami monta˝owymi
i akumulatorem)
Powierzchnia wiatrowa
Zakres temperatur pracy
Obudowa
Pentium M 1,4GHz
512MB
40GB
Ethernet 10/100 Mbit/s
Ethernet 10/100 Mbit/s
zainstalowany Microsoft
Windows XP
100-240V AC
–48V DC
6A
20W (ja∏owy, bez ∏adowania,
bez zespo∏ów N/O)
4 x 12V DC 7Ah
375x283x215 mm
(ze wspornikami monta˝owymi)
GPS
GPS
20kg
0,1 m 2
–20 do +55°C
IP65
STACJA
BAZOWA
STACJA
BAZOWA
Pod∏àczenia
Z∏àcza wewn´trzne
WyÊwietlacz CRT
Myszka/klawiatura
Klucz (dongle)
Pod∏àczenia LAN
15 poz. styk VGA
USB
USB
RJ45, Ethernet 10/100 Mbit/s
Z∏àcza zewn´trzne:
Modu∏ po∏àczeniowy do stacji bazowej
Stacja bazowa 1, zasilanie
Stacja bazowa 1, LAN jedna sekcja
Stacja bazowa 2, zasilanie
Stacja bazowa 2, LAN jedna sekcja
3x2,5”
z∏àcze LSA
3x2,5”
z∏àcze LSA
Modu∏ po∏àczeniowy dla LAN/WAN
-48V DC wyjÊcie (dla routera/modemu)
1xLAN 10/100 Mbit/s
1xWAN 10/100 Mbit/s
Czujnik temp. akumulatora zewn.
WejÊcia dla 8 alarmów zewn.
z∏àcze przy∏àczeniowe
z wkr´tami 3x2,5”
z∏àcze LSA
z∏àcze LSA
z∏àcze LSA
z∏àcze LSA
Z∏àcze zasilania sieciowego
Z∏àcze zasilania AC
3x4”
STEROWNIK
230 VAC
Z∏àcze zewn´trznego akumulatora
-48V DC
Ethernet
3x4”
Przewód antenowy
Zasilanie 48V DC
IP–LAN/WAN
