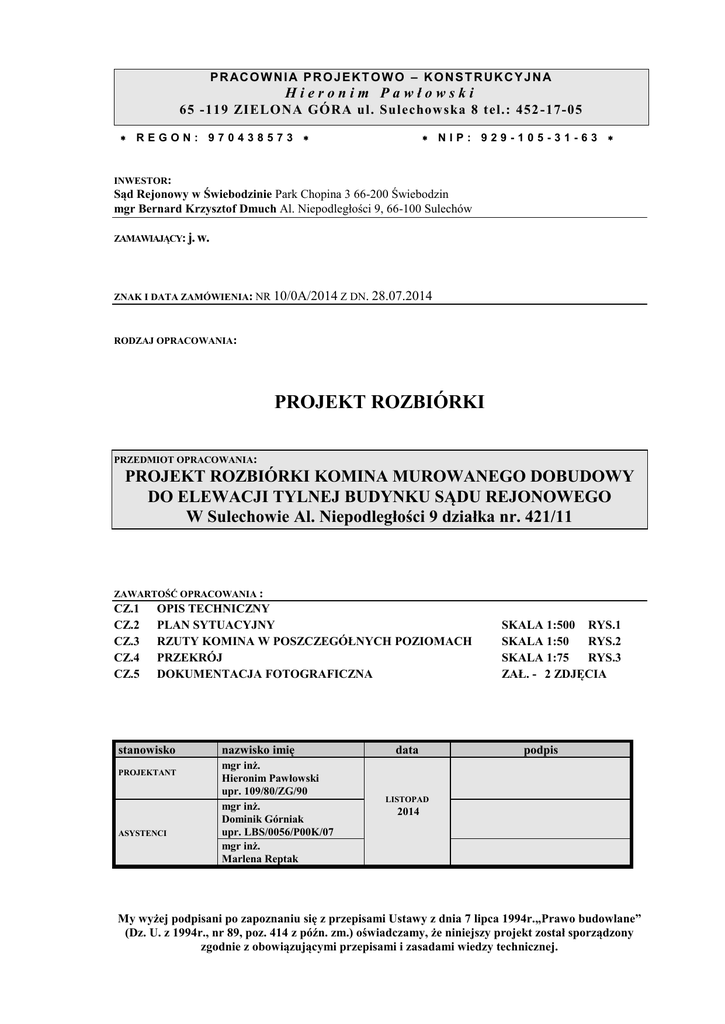

P R AC O W N I A P R O J E K T O W O – K O N S T R U K C Y J N A
Hieronim Pawłowski
65 -119 ZIELONA GÓRA ul. Sulechow ska 8 tel.: 452 -17-05
REGON: 970438573  

NIP: 929-105-31-63 
INWESTOR:
Sąd Rejonowy w Świebodzinie Park Chopina 3 66-200 Świebodzin
mgr Bernard Krzysztof Dmuch Al. Niepodległości 9, 66-100 Sulechów
ZAMAWIAJĄCY: j. w.
ZNAK I DATA ZAMÓWIENIA: NR 10/0A/2014 Z DN. 28.07.2014
RODZAJ OPRACOWANIA:
PROJEKT ROZBIÓRKI
PRZEDMIOT OPRACOWANIA:
PROJEKT ROZBIÓRKI KOMINA MUROWANEGO DOBUDOWY
DO ELEWACJI TYLNEJ BUDYNKU SĄDU REJONOWEGO
W Sulechowie Al. Niepodległości 9 działka nr. 421/11
ZAWARTOŚĆ OPRACOWANIA :
CZ.1
CZ.2
CZ.3
CZ.4
CZ.5
OPIS TECHNICZNY
PLAN SYTUACYJNY
RZUTY KOMINA W POSZCZEGÓŁNYCH POZIOMACH
PRZEKRÓJ
DOKUMENTACJA FOTOGRAFICZNA
stanowisko
PROJEKTANT
ASYSTENCI
nazwisko imię
mgr inż.
Hieronim Pawłowski
upr. 109/80/ZG/90
mgr inż.
Dominik Górniak
upr. LBS/0056/P00K/07
mgr inż.
Marlena Reptak
data
SKALA 1:500 RYS.1
SKALA 1:50
RYS.2
SKALA 1:75
RYS.3
ZAŁ. - 2 ZDJĘCIA
podpis
LISTOPAD
2014
My wyżej podpisani po zapoznaniu się z przepisami Ustawy z dnia 7 lipca 1994r.„Prawo budowlane”
(Dz. U. z 1994r., nr 89, poz. 414 z późn. zm.) oświadczamy, że niniejszy projekt został sporządzony
zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej.
PROJEKT ROZBIÓRKI KOMINA MROWANEGO
DOBUDOWY DO ELEWACJI TYLNEJ BUDYNKU SĄDU REJONOWEGO
W Sulechowie przy Al. Niepodległości 9 działka nr. 421/11
OPIS TECHNICZNY
1.
1.1.
1.2.
1.3.
1.4.
1.5.
Dane ewidencyjne
Zleceniodawca: Sąd Rejonowy w Świebodzinie
Park Chopina 3 66-200 Świebodzin
mgr Bernard Krzysztof Dmuch
Al. Niepodległości 9, 66-100 Sulechów
Obiekt: Budynek Sądu Rejonowego
Adres obiektu: 66-100 Sulechów Al. Niepodległości 9 działka nr. 421/11
Zakres opracowania: Projekt rozbiórki komina murowanego dobudowanego
do elewacji tylnej budynku
Autor projektu: mgr inż. Hieronim Pawłowski upr. 109/80/26/90
2.
Przyczyna rozbiórki
Z uwagi na zmianę typu kotła zamiast opalanego węglem na kocioł gazowy
istniejący komin w tej formie jest zbędny.
3.
3.1.
3.2.
3.3.
3.4.
Podstawa opracowania
Zlecenie i umowa nr. 10/0A/2014 z dn.28 lipca 2014 zawarta z Inwestorem.
Mapa do celów projektowych w skali 1:500 wykonana w ramach zlecenia.
Inwentaryzacja komina dla celów projektu.
Normy i normatywy budowlane dotyczące opracowanego zagadnienia.
4.
4.1.
Opis stanu istniejącego
Lokalizacja i zagospodarowanie terenu
Komin usytuowany został na działce Inwestora nr. 421/11 przy
granicy z działką miejską 421/10 – utwardzony plac postojowo-manewrowy.
Komin przylega do elewacji tylnej budynku Sądu na poziomie piwnicy gdzie
znajdują się pomieszczenia kotłowni.
4.2.
Opis obiektu przeznaczonego do rozbiórki
Komin został wykonany z cegły klinkierowej na zaprawie
cementowo-wapiennej, bez tynków zewnętrznych (wide zdjęcia).
Wysokość komina od poziomu terenu wynosi ok 18,2m (ok 16,2m powyżej
poziomu posadzki parteru).
Wymiary komina zmniejszają się skokowo na jego wysokości:
człon dolny o wysokości ok 3,1m ma wymiary zewnętrzne 176x145cm;
człon środkowy o wysokości ok 5,6m jest o wymiarach 149x118cm,
człon górny wysokości ok 9,5m ma wymiary zewnętrzne 129x94cm.
Poszczególne człony komina zostały wzmocnione obejmami
stalowymi ściągniętymi śrubami.
Stan techniczny komina dobry bez rys i spękań. W jednym
z kanałów wewnętrznych komina jest wpuszczony typowy stalowy komin od
kotła gazowego znajdującego się w kotłowni budynku.
5.
Czynności poprzedzające rozbiórkę
Zgodnie z art. 41 pkt. 4 Prawo Budowlane, co najmniej na 7 dni
przed rozpoczęciem robót rozbiórkowych należy powiadomić Powiatowego
Inspektora Nadzoru Budowlanego o zamierzonym terminie rozpoczęcia
prac, dołączając pisemne oświadczenie Kierownika rozbiórki o przejęciu
obowiązków nad robotami.
W widocznym miejscu umieścić tablicę informacyjną.
PRACOWNIA PROJEKTOWO - KONSTRUKCYJNA
mgr inż. Hieronim Pawłowski, Zielona Góra ul. Sulechowska 8
tel./fax 68 452-17-05
PROJEKT ROZBIÓRKI KOMINA MROWANEGO
DOBUDOWY DO ELEWACJI TYLNEJ BUDYNKU SĄDU REJONOWEGO
W Sulechowie przy Al. Niepodległości 9 działka nr. 421/11
6.
Kolejność robót rozbiórkowych
Z uwagi na okres grzewczy proponuje się wykonanie rozbiórki po
tym sezonie. Wówczas należy odłączyć komin stalowy od kotła
i
wyciągnąć komin z otworu komina murowanego. Należy również
zdemontować klimatyzator zawieszony na ścianie północnej komina.
Rozbiórkę proponuje się wykonać z rusztowania ustawionego
z trzech stron komina, systemem ręcznego rozkuwania poszczególnych
warstw cegieł. Z uwagi na dobrą jakość cegieł istnieje możliwość ich
dalszego wykorzystania.
Elementy rozbiórkowe segregować w następujący sposób: elementy
stalowe oddzielnie, do wywiezienia do skupu złomu; cegły nadające się do
wykorzystania – do pojemnika i do wywiezienia w miejsce wbudowania;
gruz – do pojemnika odrębnego w celu wywiezienia na wysypisko śmieci.
7.
7.1.
Informacja dotycząca bezpieczeństwa i ochrony zdrowia
Nazwa i adres obiektu budowlanego – „Komin murowany”
Sulechów al. Niepodległości 9 działka nr. 421/11
7.2.
Inwestor:
Sąd Rejonowy w Świebodzinie Park Chopina 3 66-200 Świebodzin
Komornik Sądowy przy Sądzie Rejonowym w Świebodzinie,
al. Niepodległości 9, 66-100 Sulechów
7.3.
Projektant:
Pracownia Projektowo - Konstrukcyjna
mgr inż. Hieronim Pawłowski, ul. Sulechowska 8, Zielona Góra.
7.4. Opis zagrożeń
 W trakcie robót rozbiórkowych wystąpi zagrożenie wynikające z pracy na
wysokości powyżej 8m
 Przed przystąpieniem do prac Kierownik rozbiórki powinien udzielić
instruktażu o sposobie prowadzenia robót rozbiórkowych, systemie
komunikowania się pracowników, ustalić sposób transportu elementów
rozebranych na poziom terenu.
Każdy z pracowników powinien mieć kask i rękawice ochronne.
7.4.1. Zgodnie z Ustawą Prawo Budowlane Dz.U. nr. 106 p.1126 art. 21a
niniejszy projekt rozbiórki będzie wymagał sporządzenia planu BIOZ.
Opracował:
mgr inż. Hieronim Pawłowski
