Zakład Usług Technicznych INTECH Ewa
Ścierska
ul. Wąska 7 63-500 Ostrzeszów

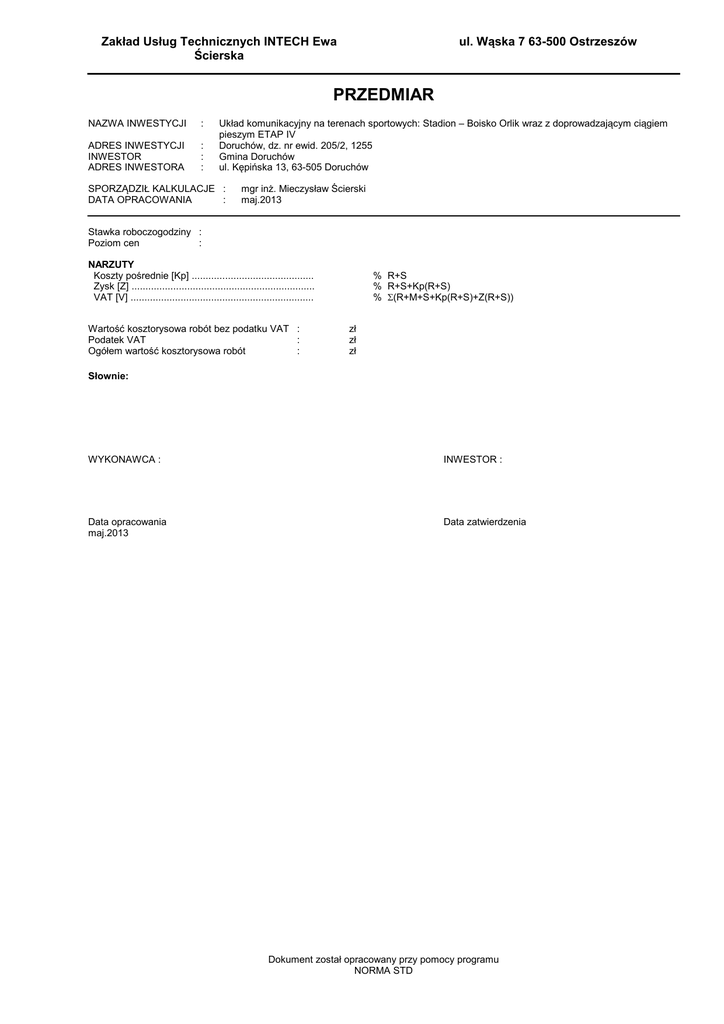

PRZEDMIAR
NAZWA INWESTYCJI
:
ADRES INWESTYCJI
INWESTOR
ADRES INWESTORA
:
:
:
Układ komunikacyjny na terenach sportowych: Stadion – Boisko Orlik wraz z doprowadzającym ciągiem
pieszym ETAP IV
Doruchów, dz. nr ewid. 205/2, 1255
Gmina Doruchów
ul. Kępińska 13, 63-505 Doruchów
SPORZĄDZIŁ KALKULACJE :
DATA OPRACOWANIA
:
mgr inż. Mieczysław Ścierski
maj.2013
Stawka roboczogodziny :
Poziom cen
:
NARZUTY
Koszty pośrednie [Kp] ............................................
Zysk [Z] ..................................................................
VAT [V] ..................................................................
Wartość kosztorysowa robót bez podatku VAT :
Podatek VAT
:
Ogółem wartość kosztorysowa robót
:
% R+S
% R+S+Kp(R+S)
% Σ(R+M+S+Kp(R+S)+Z(R+S))
zł
zł
zł
Słownie:
WYKONAWCA :
INWESTOR :
Data opracowania
maj.2013
Data zatwierdzenia
Dokument został opracowany przy pomocy programu
NORMA STD
OGÓLNA CHARAKTERYSTYKA OBIEKTU
Przedmiotem niniejszego opracowania jest budowa układu komunikacyjnego na terenach sportowych: Stadion – Boisko Orlik wraz z doprowadzającym ciągiem pieszym. Obiekt położony jest w miejscowości Doruchów, działka nr ewid. 205/2, 1255. Teren działek są zabudowane i uzbrojone. Poza planowaną budową układów komunikacyjnych na terenach sportowych, ul. Topolowej i ul. Krzywej nie przewiduje się zmian w obrębie działek.
Zgodnie z art. 30 ust. 1 ustawy – Prawo budowlane budowa układów komunikacyjnych nie wymaga wydania pozwolenia na budowę.
Opis planowanych prac
Planuje się przeprowadzenie następujących prac:
- budowa układu komunikacyjnego na terenach sportowych: Stadion – Boisko Orlik w skład których będą wchodzić chodniki oraz drogi
dojazdowe do obiektów znajdujących się na terenach sportowych.
Projektowane chodniki szerokości 2,0m zostaną wykonane z kostki brukowej koloru czerwonego, grubości 6cm ograniczonej z dwóch
stron betonowym obrzeżem 8x30cm. Warstwy nośne dla konstrukcji chodnika stanowić będzie: stabilizacja gruntu cementem o Rm=2,
5MPa gr. 15cm oraz podsypka c-p 1:3 grubości 5cm.
Projektowane chodniki o wzmocnionej konstrukcji szerokości 3,0; 4,0; 6,0m zostaną wykonane z kostki brukowej koloru szarego, grubości 8cm z obustronnym obrzeżem betonowym 8x30cm. Warstwy nośne dla konstrukcji wzmocnionego chodnika stanowić będą: podbudowa pomocnicza z kruszywa łamanego stabilizowanego mechanicznie gr. 20cm oraz podsypka c-p 1:3 grubości 4cm.
- demontaż i przełożenie istniejącej latarni przy boisku „Orlik” oraz kabli zasilających w miejscu kolizji z projektowanym chodnikiem,
- zabezpieczenie istniejących kabli enn rurami osłonowymi np. typu AROT pod chodnikiem,
-demontaż i wymiana istniejącego ogrodzenia boiska długości ~13,5m przy wejściu na teren boiska od strony ul. Topolowej,
- wymiana istniejącej nawierzchni boiska do koszykówki z betonu na betonową kostkę brukową bezfazową gr. 6cm koloru szary z obustronnych obrzeżem 8x30cm. Warstwy nośne dla konstrukcji boiska stanowić będzie: stabilizacja gruntu cementem o Rm=2,5MPa gr.
15cm oraz podsypka c-p 1:3 grubości 5cm
- budowa ciągów pieszych (chodników) w ciągu ul. Topolowej i Krzywej.
Projektowany chodnik szerokości 1,5m zostanie wykonany z kostki brukowej koloru czerwonego, grubości 6cm. Chodnik z jednej strony
ograniczony obrzeżem betonowym 8x30cm, a z drugiej strony istniejącymi konstrukcjami betonowymi płotów. Warstwy nośne dla konstrukcji chodnika stanowić będzie: stabilizacja gruntu cementem o Rm=2,5MPa gr. 15cm oraz podsypka c-p 1:3 grubości 5cm. W miejscach gdzie nie występuje ogrodzenie, chodnik ograniczony z dwóch stron betonowym obrzeżem. W projektowanym chodniku założono
przekrój poprzeczny i=2% w kierunku pasa zieleni, który oddziela projektowany chodnik od istniejącej jezdni.
- rozbiórka istniejących zjazdów o betonowej nawierzchni (2szt. ul. Topolowa). Istniejące zjazdy z kostki betonowej – bez zmian,
- budowa zjazdów indywidualnych na długości projektowanych chodników. Będą one wykonane z betonowej kostki brukowej, grubości
8cm, koloru szarego na wzmocnionej podbudowie. Na przecięciu krawędzi nawierzchni zjazdu i drogi będą wykonane skosy 1:1. Na długości zjazdów obniżone krawężniki – bez zmian. Warstwy nośne zjazdów indywidualnych stanowić będą: podbudowa pomocnicza z kruszywa łamanego stabilizowanego mechanicznie 0/31,5mm gr. 20cm oraz podsypka c-p 1:3 grubości 4cm.
-2-
Norma STD Wersja 4.41a Nr seryjny: 13147 Użytkownik: Zakład Usług Technicznych INTECH Ewa Ścierska
boisko z betonu
Lp.
Nazwa
1 ROBOTY PRZYGOTOWAWCZE
2 NAWIERZCHNIA BOISKA
3 ROBOTY WYKOŃCZENIOWE
RAZEM netto
VAT
Razem brutto
TABELA ELEMENTÓW SCALONYCH
Robocizna
Materiały
Sprzęt
Słownie:
-3-
Norma STD Wersja 4.41a Nr seryjny: 13147 Użytkownik: Zakład Usług Technicznych INTECH Ewa Ścierska
Kp
Z
RAZEM
boisko z betonu
OBMIAR
Lp.
Podstawa
Opis i wyliczenia
j.m.
Poszcz
Razem
Układ komunikacyjny na terenach sportowych: Stadion – Boisko Orlik wraz z doprowadzającym ciągiem pieszym ETAP IV
1
ROBOTY PRZYGOTOWAWCZE
1 KNR 2-23
Demontaż i ponowny montaż bramek stalowych do piłki nożnej
szt.
d.1 0310-07
1
szt.
1.000
RAZEM
1.000
2 KNR 2-23
Demontaż i ponowny montaż stojaków metalowych do koszyków- szt.
d.1 0310-04
ki
2
szt.
2.000
RAZEM
2.000
3 KSNR 6 0802- Rozebranie nawierzchni boiska z betonu gr. 15 cm mechanicznie m2
d.1 06
27.6*14.7
m2
405.720
RAZEM
405.720
4 KSNR 6 0801- Rozebranie podbudowy z kruszywa gr. 15 cm mechanicznie
m2
d.1 02
27.6*14.7
m2
405.720
RAZEM
405.720
5 KNR 2-01
Ręczne usunięcie warstwy ziemi urodzajnej (humusu) o grubości m2
d.1 0125-02
do 15 cm
27.81*0.3*2+14.83*0.3*2
m2
25.584
RAZEM
25.584
6 KNR 2-01
Ręczne usunięcie warstwy ziemi urodzajnej (humusu) - dodatek m2
d.1 0125-06
za każde dalsze 5 cm grubości
Krotność = 3
poz.5
m2
25.584
RAZEM
25.584
7 KNR 4-01
Wywiezienie gruzu spryzmowanego samochodami samowyładow- m3
d.1 0108-11
czymi na odległość do 1 km
27.6*14.7*0.15+27.6*14.7*0.1
m3
101.430
RAZEM
101.430
8 KNR 4-01
Wywiezienie gruzu spryzmowanego samochodami samowyładow- m3
d.1 0108-12
czymi - za każdy następny 1 km
poz.7
m3
101.430
RAZEM
101.430
9 KNNR 1 0208- Wywóz ziemi samochodami samowyładowczymi po drogach o
m3
d.1 02
nawierzchni utwardzonej (kat.gr. I-IV) na odległość 2 km
Krotność = 2
poz.5*0.25
m3
6.396
RAZEM
6.396
2
NAWIERZCHNIA BOISKA
10 KNR 2-31
Podbudowa z gruntu stabilizowanego cementem o Rm=2,5MPa - m2
d.2 0111-03
grubość podbudowy po zagęszczeniu 15 cm
27.6*14.7
m2
405.720
RAZEM
405.720
11 KNNR 6 0502- Chodniki z kostki brukowej betonowej grubości 6 cm na podsypce m2
d.2 02
cementowo-piaskowej z wypełnieniem spoin piaskiem
poz.10
m2
405.720
RAZEM
405.720
12 KNNR 6 0404- Obrzeża betonowe o wymiarach 30x8 cm na podsypce cemento- m
d.2 05
wo-piaskowej, spoiny wypełnione zaprawą cementową
27.6*2+14.7*2
m
84.600
RAZEM
84.600
3
ROBOTY WYKOŃCZENIOWE
13 KNR 2-31
Malowanie linii boiska farbą chlorokauczukową
m2
d.3 0706-01
(27.6*2+14.7*2+14.7+2.99*4+14.45*2+5.8*4+4.9*2+10.99+5.495* m2
10.225
2+0.375*4+3.925*2)*0.05
RAZEM
10.225
-4-
Norma STD Wersja 4.41a Nr seryjny: 13147 Użytkownik: Zakład Usług Technicznych INTECH Ewa Ścierska
boisko z betonu
KOSZTORYS INWESTORSKI
Lp.
Podstawa
Opis
Jedn.obm.
Ilość
Cena jedn.
Wartość
Układ komunikacyjny na terenach sportowych: Stadion – Boisko Orlik wraz z doprowadzającym ciągiem pieszym ETAP IV
1
ROBOTY PRZYGOTOWAWCZE
1 KNR 2-23 0310- Demontaż i ponowny montaż bramek stalowych do piłki szt.
1.000
d.1 07
nożnej
2 KNR 2-23 0310- Demontaż i ponowny montaż stojaków metalowych do szt.
2.000
d.1 04
koszykówki
3 KSNR 6 0802- Rozebranie nawierzchni boiska z betonu gr. 15 cm me- m2
405.720
d.1 06
chanicznie
4 KSNR 6 0801- Rozebranie podbudowy z kruszywa gr. 15 cm mecham2
405.720
d.1 02
nicznie
5 KNR 2-01 0125- Ręczne usunięcie warstwy ziemi urodzajnej (humusu) o m2
25.584
d.1 02
grubości do 15 cm
6 KNR 2-01 0125- Ręczne usunięcie warstwy ziemi urodzajnej (humusu) - m2
25.584
d.1 06
dodatek za każde dalsze 5 cm grubości
Krotność = 3
7 KNR 4-01 0108- Wywiezienie gruzu spryzmowanego samochodami sa- m3
101.430
d.1 11
mowyładowczymi na odległość do 1 km
8 KNR 4-01 0108- Wywiezienie gruzu spryzmowanego samochodami sa- m3
101.430
d.1 12
mowyładowczymi - za każdy następny 1 km
9 KNNR 1 0208- Wywóz ziemi samochodami samowyładowczymi po dro- m3
6.396
d.1 02
gach o nawierzchni utwardzonej (kat.gr. I-IV) na odległość 2 km
Krotność = 2
Razem dział: ROBOTY PRZYGOTOWAWCZE
2
NAWIERZCHNIA BOISKA
10 KNR 2-31 0111- Podbudowa z gruntu stabilizowanego cementem o Rm= m2
405.720
d.2 03
2,5MPa - grubość podbudowy po zagęszczeniu 15 cm
11 KNNR 6 0502- Chodniki z kostki brukowej betonowej grubości 6 cm na m2
405.720
d.2 02
podsypce cementowo-piaskowej z wypełnieniem spoin
piaskiem
12 KNNR 6 0404- Obrzeża betonowe o wymiarach 30x8 cm na podsypce m
84.600
d.2 05
cementowo-piaskowej, spoiny wypełnione zaprawą cementową
Razem dział: NAWIERZCHNIA BOISKA
3
ROBOTY WYKOŃCZENIOWE
13 KNR 2-31 0706- Malowanie linii boiska farbą chlorokauczukową
m2
10.225
d.3 01
Razem dział: ROBOTY WYKOŃCZENIOWE
Wartość kosztorysowa robót bez podatku VAT
Podatek VAT
Ogółem wartość kosztorysowa robót
Słownie:
-5-
Norma STD Wersja 4.41a Nr seryjny: 13147 Użytkownik: Zakład Usług Technicznych INTECH Ewa Ścierska
boisko z betonu
Lp.
1. robocizna
ZESTAWIENIE ROBOCIZNY
Nazwa
Jm
r-g
Słownie:
-6-
Norma STD Wersja 4.41a Nr seryjny: 13147 Użytkownik: Zakład Usług Technicznych INTECH Ewa Ścierska
Ilość
Cena jedn.
1188.0960
RAZEM
Wartość
boisko z betonu
L
p.
ZESTAWIENIE MATERIAŁÓW
Nazwa
1. bramka metalowo-drewniana do piłki
nożnej ze złączami i śrubami
2. cement portlandzki 35 zwykły bez dodatków
3. cement portlandzki zwykły bez dodatków 35
4. farba chlorokauczukowa
5. kostka brukowa betonowa grubości 6
cm, szara
6. krawędziaki iglaste kl.II
7. obrzeża betonowe 30x8 cm
8. piasek
9. piasek uszlachetniony
10. rozcieńczalnik do wyrobów chlorokauczukowych
11. stojak metalowy do kosza z tablicą z
obejmami i śrubami
12. woda
13. materiały pomocnicze
Jm
Ilość
Il inw.
Il wyk.
kpl.
1.0000
1.0000
t
4.8823
4.8823
t
8.2118
8.2118
dm3
4.9387
m2 413.834
4
m3
0.2029
m
86.2920
m3
0.4653
m3
31.9707
dm3
0.7515
4.9387
413.834
4
0.2029
86.2920
0.4653
31.9707
0.7515
kpl.
2.0000
2.0000
m3
zł
23.0010
23.0010
Cena
jedn.
RAZEM
Słownie:
-7-
Norma STD Wersja 4.41a Nr seryjny: 13147 Użytkownik: Zakład Usług Technicznych INTECH Ewa Ścierska
Wartość
Grupa
Dostawca
Cena
dostawcy
Raba
t
ma
ksyma
lny
Rabat
zastosowany
boisko z betonu
Lp.
1.
2.
3.
4.
5.
6.
7.
8.
9.
ZESTAWIENIE SPRZĘTU
Nazwa
ciągnik gąsienicowy 55 kW (75KM)
mieszarka doczepna 1.9 - 2.3 m do stabilizacji gruntu bez ciągnika
równiarka samojezdna 74 kW (100 KM)
samochód samowyładowczy 5 t
sprężarka powietrza spalinowa 4-5 m3/min
walec statyczny ciągniony ogumiony 6-10 t
walec statyczny samojezdny 10 t
wibrator powierzchniowy
zrywarka przyczepna
Jm
m-g
m-g
m-g
m-g
m-g
m-g
m-g
m-g
m-g
Słownie:
-8-
Norma STD Wersja 4.41a Nr seryjny: 13147 Użytkownik: Zakład Usług Technicznych INTECH Ewa Ścierska
Ilość
Cena jedn.
9.1693
9.1693
3.2052
53.1146
120.0931
9.1693
1.4606
52.7436
3.2052
RAZEM
Wartość
