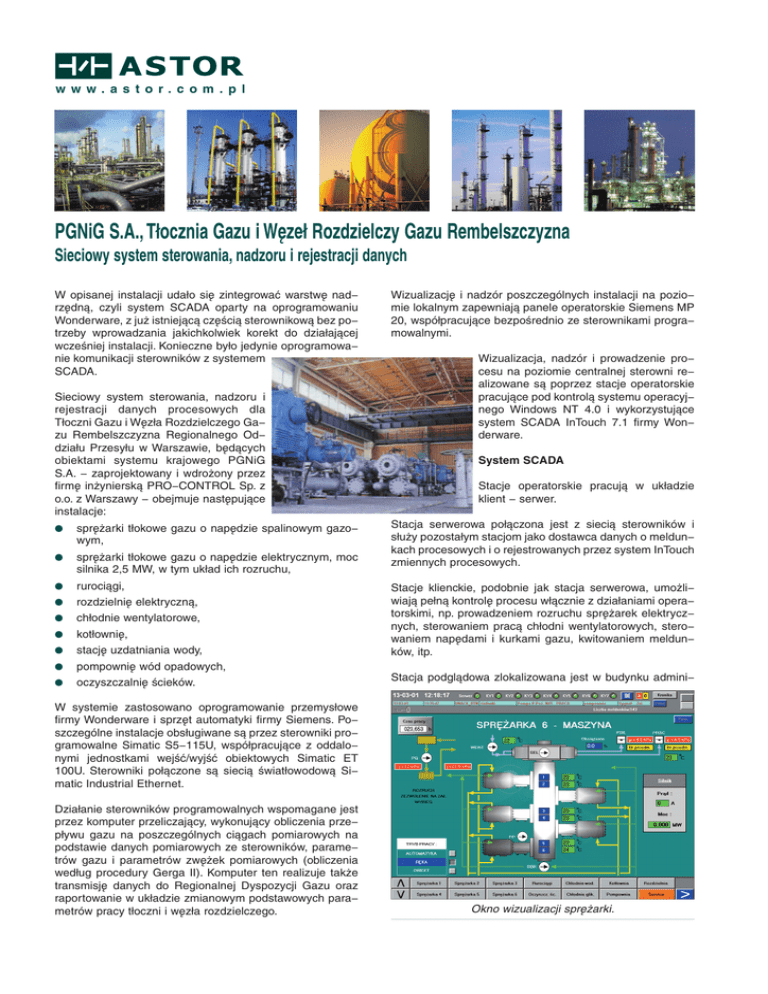

PGNiG S.A., Tłocznia Gazu i Węzeł Rozdzielczy Gazu Rembelszczyzna
Sieciowy system sterowania, nadzoru i rejestracji danych
W opisanej instalacji udało się zintegrować warstwę nad−
rzędną, czyli system SCADA oparty na oprogramowaniu
Wonderware, z już istniejącą częścią sterownikową bez po−
trzeby wprowadzania jakichkolwiek korekt do działającej
wcześniej instalacji. Konieczne było jedynie oprogramowa−
nie komunikacji sterowników z systemem
SCADA.
Sieciowy system sterowania, nadzoru i
rejestracji danych procesowych dla
Tłoczni Gazu i Węzła Rozdzielczego Ga−
zu Rembelszczyzna Regionalnego Od−
działu Przesyłu w Warszawie, będących
obiektami systemu krajowego PGNiG
S.A. − zaprojektowany i wdrożony przez
firmę inżynierską PRO−CONTROL Sp. z
o.o. z Warszawy − obejmuje następujące
instalacje:
●
sprężarki tłokowe gazu o napędzie spalinowym gazo−
wym,
●
sprężarki tłokowe gazu o napędzie elektrycznym, moc
silnika 2,5 MW, w tym układ ich rozruchu,
●
rurociągi,
●
rozdzielnię elektryczną,
●
chłodnie wentylatorowe,
●
kotłownię,
●
stację uzdatniania wody,
●
pompownię wód opadowych,
●
oczyszczalnię ścieków.
Wizualizację i nadzór poszczególnych instalacji na pozio−
mie lokalnym zapewniają panele operatorskie Siemens MP
20, współpracujące bezpośrednio ze sterownikami progra−
mowalnymi.
Wizualizacja, nadzór i prowadzenie pro−
cesu na poziomie centralnej sterowni re−
alizowane są poprzez stacje operatorskie
pracujące pod kontrolą systemu operacyj−
nego Windows NT 4.0 i wykorzystujące
system SCADA InTouch 7.1 firmy Won−
derware.
System SCADA
Stacje operatorskie pracują w układzie
klient − serwer.
Stacja serwerowa połączona jest z siecią sterowników i
służy pozostałym stacjom jako dostawca danych o meldun−
kach procesowych i o rejestrowanych przez system InTouch
zmiennych procesowych.
Stacje klienckie, podobnie jak stacja serwerowa, umożli−
wiają pełną kontrolę procesu włącznie z działaniami opera−
torskimi, np. prowadzeniem rozruchu sprężarek elektrycz−
nych, sterowaniem pracą chłodni wentylatorowych, stero−
waniem napędami i kurkami gazu, kwitowaniem meldun−
ków, itp.
Stacja podglądowa zlokalizowana jest w budynku admini−
W systemie zastosowano oprogramowanie przemysłowe
firmy Wonderware i sprzęt automatyki firmy Siemens. Po−
szczególne instalacje obsługiwane są przez sterowniki pro−
gramowalne Simatic S5−115U, współpracujące z oddalo−
nymi jednostkami wejść/wyjść obiektowych Simatic ET
100U. Sterowniki połączone są siecią światłowodową Si−
matic Industrial Ethernet.
Działanie sterowników programowalnych wspomagane jest
przez komputer przeliczający, wykonujący obliczenia prze−
pływu gazu na poszczególnych ciągach pomiarowych na
podstawie danych pomiarowych ze sterowników, parame−
trów gazu i parametrów zwężek pomiarowych (obliczenia
według procedury Gerga II). Komputer ten realizuje także
transmisję danych do Regionalnej Dyspozycji Gazu oraz
raportowanie w układzie zmianowym podstawowych para−
metrów pracy tłoczni i węzła rozdzielczego.
Okno wizualizacji sprężarki.
MP 20
MP 20
MP 20
S5 115U
S5 115U
MP 20
S5 115U
S5 115U
Komputer
przeliczający
S5 115U
S5 115U
Światłowodowa sieć sterownikowa
S5 115U
Przemysłowa
baza danych
IndustrialSQL Server
Server WWW
SuiteVoyager
Stacje operatorskie
Sieć Ethernet − Produkcja
S5 115U
Stacja podglądowa
Przeglądarka Intrnet Explorer 5.01
Narzędzie klienkie InSQL ActiveFactory
Sieć Ethernet − Biuro
Architektura systemu.
●
stracji w pokoju kierownika tłoczni. Wykorzystując przeglą−
darkę aplikacji InTouch FactoryFocus, umożliwia ona kie−
rownikowi tłoczni pełną i szybką wizualizację pracy wszyst−
kich instalacji, jednakże bez działań operatorskich.
serwer WWW z oprogramowaniem Wonderware Suite−
Voyager 1.0.
pracujące pod systemem operacyjnym MS Windows NT
Server 4.0.
Stacje operatorskie połączone są siecią Ethernet (skrętka),
która oddzielona jest od sieci biurowej. Funkcje systemu w
zakresie rejestracji danych procesowych i ich udostępnia−
nia klientom biurowej sieci Ethernet realizowane są poprzez
dwa serwery:
Przemysłowa baza danych IndustrialSQL Server
●
serwer SQL z oprogramowaniem Wonderware Indu−
strialSQL Server 7.1,
Serwer bazy danych zbiera dane procesowe bezpośrednio
z sieci sterowników, niezależnie od akwizycji i rejestracji
danych prowadzonej przez system InTouch. Bezpieczeń−
stwo danych składowanych w serwerze SQL podwyższono
poprzez zastosowanie dwóch dysków lustrzanych.
●
tworzenie prostych obrazów synoptycznych i ich wizu−
alizację w trybie on−line, z cyklicznym odświeżaniem w
celu szybkiego podglądu na komputerze klienckim wy−
branych parametrów pracy Tłoczni lub Węzła Roz−
dzielczego (bez konieczności posiadania oprogramo−
wania SCADA, np. InTouch).
Po stronie klienckiej do analizy danych zgromadzonych w
serwerze SQL zastosowano pakiet programów ActiveFac−
tory w polskiej wersji językowej. Narzędzie to umożliwia
wygodną analizę danych:
●
●
●
tworzenie wykresów wybranych zmiennych proceso−
wych za wybrany okres czasu, co jest szczególnie
przydatne dla śledzenia i wychwytywania długookreso−
wych tendencji zmian parametrów głównych ciągów
technologicznych tłoczni − np. dzięki wychwyceniu w
długim okresie czasu wzrostu nachylenia krzywej re−
prezentującej licznik zużycia wody technologicznej,
możliwe było wykrycie wycieku na rurociągu prowa−
dzącym tę wodę (do czasu zainstalowania serwera In−
dustrialSQL przyczyny awarii tego typu nie były wykry−
wane),
generowanie raportów zmianowych oraz dobowych w
formacie MS Word, zawierających zestawienia para−
metrów interesujących poszczególne służby zakładowe
(ActiveFactory zawiera nakładkę na MS Word),
wykonywanie raportów oraz analiz w formacie MS
Excel dla potrzeb użytkownika (ActiveFactory zawiera
także nakładkę na MS Excel), np. bilanse zużycia lub
wycieku takich mediów, jak gaz czy woda oraz bilanse
zużycia części i materiałów eksploatacyjnych maszyn,
co pozwala planować przeglądy i remonty zwiększając
niezawodność pracy instalacji bez ponoszenia dodat−
kowych kosztów,
Serwer WWW
Serwer WWW umożliwia klientom biurowej sieci Ethernet
wizualizację pracy poszczególnych instalacji. Dzięki wyko−
rzystaniu w portalu SuiteVoyager technologii Thin Client nie
ma konieczności instalowania w komputerach klienckich ja−
kiegokolwiek oprogramowania narzędziowego. Wystarczy,
jeśli posiadają one przeglądarkę Internet Explorer w wersji
5.01 lub wyższej.
Poszczególne osoby pracujące w biurze mają, dzięki ser−
werowi WWW, dostęp do interesujących je, bieżących in−
formacji z procesu. Dyżurny elektryk może w każdej chwili
sprawdzić stan rozdzielni elektrycznej, mistrz gospodarki
wodnej ma szybki dostęp do informacji zlokalizowanych na
obrazach pompowni wód opadowych i stacji uzdatniania
wody, kierownictwo Regionalnego Oddziału Przesyłu może
cały czas monitorować wartości przepływów gazu na głów−
nych kierunkach wejściowych i wyjściowych węzła roz−
dzielczego.
Portal SuiteVoyager umożliwia nie tylko wizualizację, ale
również wpływanie na proces poprzez wykonywanie dzia−
łań operatorskich za pośrednictwem Internetu. Funkcję tę
można zabezpieczyć hasłem lub zablokować, aby uniknąć
ingerencji osób niepowołanych.
Wojciech Dusiński, Bogdan Wosiński − PRO−CONTROL
Sp. z o.o.
ELEMENTY SYSTEMU
●
zadawanie dowolnych zapytań SQLowych (bez ko−
nieczności znajomości języka SQL) − jest to opcja
przydatna dla osób zainteresowanych zadawaniem za−
pytań bardziej wyrafinowanych niż standardowe (lub
też dla osób chcących zapoznać się z językiem SQL),
InTouch, SuiteVoyager, IndustrialSQL
Server
