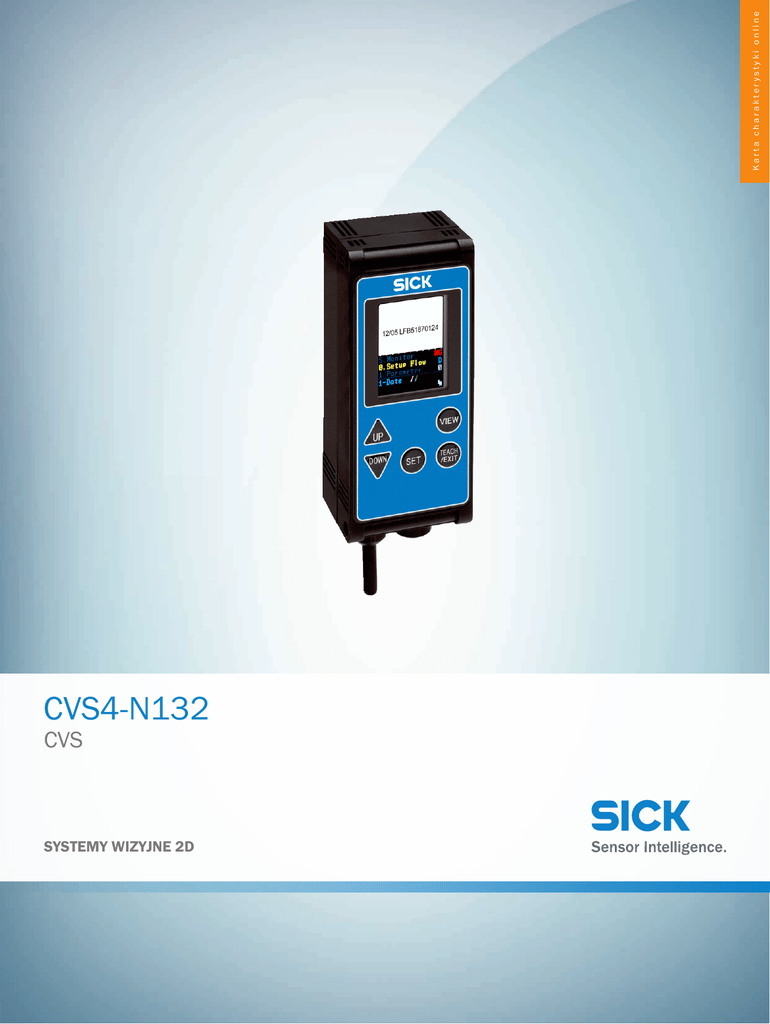

Karta katalogowa

Karta charakterystyki online
CVS4-N132
CVS
SYSTEMY WIZYJNE 2D
CVS4-N132 | CVS
SYSTEMY WIZYJNE 2D
A
B
C
D
E
F
Informacje do zamówienia
Typ
Nr artykułu
CVS4-N132
więcej wersji urządzeń i akcesoriów
1028676
www.sick.com/CVS
Szczegółowe dane techniczne
Cechy
H
I
J
K
L
M
N
O
P
Q
R
S
T
Zadanie
Inspekcja
Technologia
2D, Zapis pojedynczych zdjęć, Analiza obrazu
Zestaw narzędzi
OCV, OCR
Odstęp roboczy
31 mm ... 39 mm
Wewnętrzne oświetlenie
Biały
Klasa LED
Grupa ryzyka 1 (niewielkie ryzyko, IEC62471: 2006)
Zakres widma
Ok. 400 nm ... 750 nm
Wsparcie offline
Konfiguracja
Wydajność
Rozdzielczość czujnika
512 x 242
Częstotliwość skanowania/częstotliwość
odświeżania ekranu
20 fps 1)
Liczba obszarów monitorowanych
4
Szerokość znaku
0,75 mm ... 8,2 mm
Wysokość znaków
0,75 mm ... 16 mm
1)
Max. 43 fps.
Interfejsy
Interfejsy użytkownika
Zewnętrzny wyświetlacz albo wbudowany wyświetlacz
Program konfiguracyjny
Oprogramowanie CVS, CVS4 Dataloader (PC)
Szeregowy (RS-232)
✔
Wejścia cyfrowe
WYSOKI (odpowiada 8 V)
Konfigurowalne wejścia
Zewnętrzne wyzwalanie, Wybór pamięci referencyjnej, Zewnętrzna funkcja uczenia, Wprowadzenie ciągu znaków, Wejście enkodera
Wyjścia cyfrowe
NPN
Konfigurowalne wyjścia
Dodatek, Zewnętrzne sterowanie oświetleniem
Prąd wyjściowy
< 100 mA
2
SYSTEMY WIZYJNE | SICK
Karta charakterystyki online | 2016-10-25 11:39:32
Informacje mogą ulec zmianie bez powiadomienia
CVS4-N132 | CVS
SYSTEMY WIZYJNE 2D
Standardowe wyjścia
Inspekcja bez błędu
Maksymalna częstotliwość enkodera
2 kHz
Mechanika/elektryka
Przyłącza
HRS, 6 pinów (oświetlenie zewnętrzne/monitor)
Przewód, 8-żyłowy, 2 m (we/wy, zasilanie elektryczne)
Tętnienia resztkowe
< 5 Vss
Pobór prądu
< 140 mA, bez obciążenia wyjściowego (przy 24 V)
Stopień ochrony
IP 67
Materiał obudowy
ABS, Szkło akrylowe, Poliwęglan
Masa
200 g
Wymiary (dł. x szer. x wys.)
95 mm x 42 mm x 34 mm
Dane dotyczące otoczenia
Temperatura otoczenia podczas pracy
0 °C ... +40 °C 1)
Temperatura otoczenia – przechowywanie
–20 °C ... +70 °C 1)
1)
Wilgotność względna: 35% ... 85%, przechowywanie: 95%.
Klasyfikacje
ECl@ss 5.0
27310205
ECl@ss 5.1.4
27310205
ECl@ss 6.0
27310205
ECl@ss 6.2
27310205
ECl@ss 7.0
27310205
ECl@ss 8.0
27310205
ECl@ss 8.1
27310205
ECl@ss 9.0
27310205
ETIM 5.0
EC001820
ETIM 6.0
EC001820
UNSPSC 16.0901
43211731
2016-10-25 11:39:32 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
SYSTEMY WIZYJNE | SICK
3
CVS4-N132 | CVS
SYSTEMY WIZYJNE 2D
H
I
J
K
L
M
N
O
P
Q
R
S
T
Rysunek wymiarowy (Wymiary w mm)
33.8
2 x Ø 4.3
4
4.2
(0.16)
(0.83)
42 (1.65)
(0.17)
5
2
1
7
95 (3.74)
6
87 (3.43)
4
11
5
3
(0.43)
28.2
(1.33)
(0.17)
21
(1.11)
A
B
C
D
E
F
① Szyba przednia
② Oświetlenie
③ Przyłącze: zewnętrzne oświetlenie/monitor/komputer PC
④ Przewód podłączeniowy
⑤ Otwór montażowy
⑥ Wyświetlacz kolorowy
⑦ Klawiatura
Typ przyłącza
Schemat elektryczny
brn
blu
L+
M
ora/
blk
Bank swit ch 0/ Encode inpu t
yel/
blk
pnk
Bank switch 1/String+ input
Bank swit ch 2/
External Tea ch
vio
Bank swit ch 3/
Syn chronous inpu t
blk
red/
Q
blk
A uxiliary Q/
Lighting control output
4
SYSTEMY WIZYJNE | SICK
Karta charakterystyki online | 2016-10-25 11:39:32
Informacje mogą ulec zmianie bez powiadomienia
CVS4-N132 | CVS
SYSTEMY WIZYJNE 2D
Możliwości ustawiania
6
VIEW
UP
7
DOWN
SET
TEACH
/EXIT
⑥ Wyświetlacz kolorowy
⑦ Klawiatura
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/CVS
Krótki opis
Typ
Nr artykułu
Głowica A: Gniazdo, D-Sub, 9 pinów, prosty
Głowica B: Gniazdo, HRS, 6 pinów, prosty
Przewód: nieekranowany, 2 m
DSL-DH06-G02M
6029801
Głowica A: Gniazdo, HRS, 6 pinów, prosty
Głowica B: Wtyk, HRS, 6 pinów, prosty
Przewód: nieekranowany, 3 m
DSL-SH06-G03M
6028659
CVS-M1
1026355
Złącza wtykowe i przewody
Narzędzia kontrolne i monitorujące
Monitor Color Vision, zewnętrzny moduł obsługowy z klawiaturą i monitorem z kolorowym
wyświetlaczem LCD 1,5", złącze wtykowe Hirose do CVS
