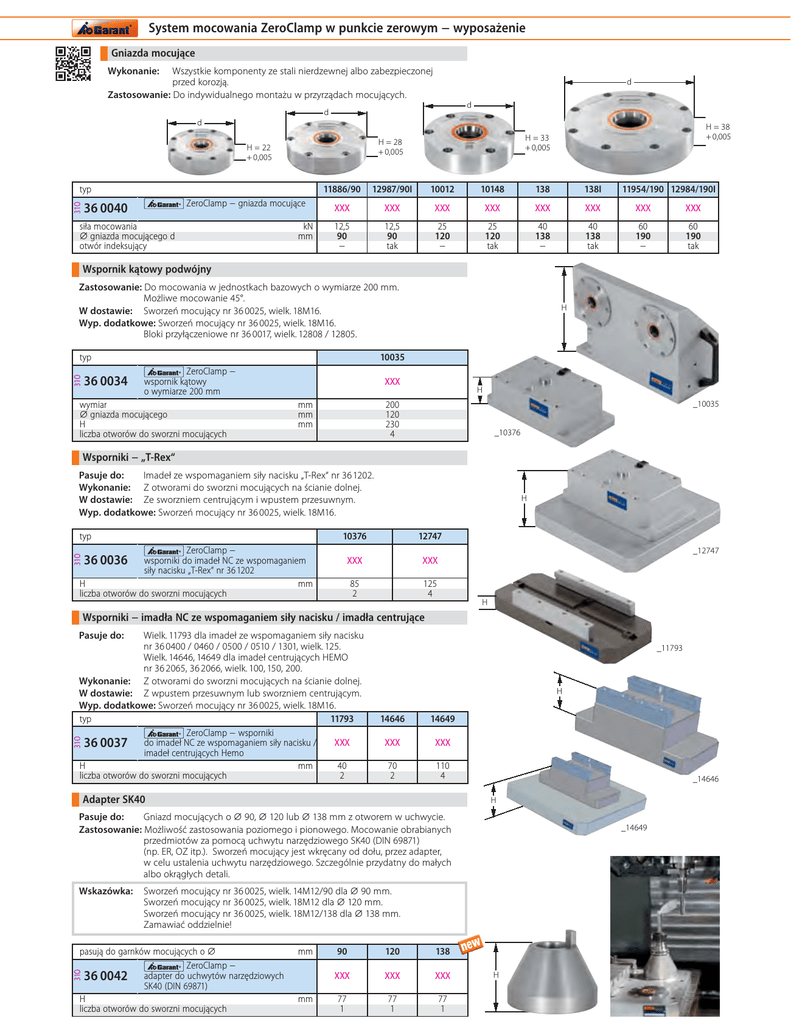

Arkusz danych (strona katalogowa)

System mocowania ZeroClamp w punkcie zerowym − wyposażenie
Gniazda mocujące
Wykonanie:
Wszystkie komponenty ze stali nierdzewnej albo zabezpieczonej
przed korozją.
Zastosowanie: Do indywidualnego montażu w przyrządach mocujących.
d
d
d
d
H = 22
+ 0,005
31O
typ
ZeroClamp − gniazda mocujące
36 0040
siła mocowania
⌀ gniazda mocującego d
otwór indeksujący
kN
mm
H = 38
+ 0,005
H = 33
+ 0,005
H = 28
+ 0,005
11886/90
12987/90I
10012
10148
138
138I
11954/190 12984/190I
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
12,5
90
−
12,5
90
tak
25
120
−
25
120
tak
40
138
−
40
138
tak
60
190
−
60
190
tak
Wspornik kątowy podwójny
Zastosowanie: Do mocowania w jednostkach bazowych o wymiarze 200 mm.
Możliwe mocowanie 45°.
W dostawie: Sworzeń mocujący nr 36 0025, wielk. 18M16.
Wyp. dodatkowe: Sworzeń mocujący nr 36 0025, wielk. 18M16.
Bloki przyłączeniowe nr 36 0017, wielk. 12808 / 12805.
10035
31O
typ
36 0034
H
ZeroClamp −
wspornik kątowy
o wymiarze 200 mm
wymiar
⌀ gniazda mocującego
H
liczba otworów do sworzni mocujących
XXX
mm
mm
mm
H
_10035
200
120
230
4
_10376
Wsporniki − „T-Rex“
Pasuje do:
Imadeł ze wspomaganiem siły nacisku „T-Rex“ nr 361202.
Wykonanie: Z otworami do sworzni mocujących na ścianie dolnej.
W dostawie: Ze sworzniem centrującym i wpustem przesuwnym.
Wyp. dodatkowe: Sworzeń mocujący nr 36 0025, wielk. 18M16.
typ
H
10376
12747
XXX
XXX
85
2
125
4
31O
ZeroClamp −
36 0036 wsporniki do imadeł NC ze wspomaganiem
siły nacisku „T-Rex“ nr 36 1202
H
mm
liczba otworów do sworzni mocujących
_12747
H
Wsporniki − imadła NC ze wspomaganiem siły nacisku / imadła centrujące
Pasuje do:
31O
Wielk. 11793 dla imadeł ze wspomaganiem siły nacisku
nr 36 0400 / 0460 / 0500 / 0510 / 1301, wielk. 125.
Wielk. 14646, 14649 dla imadeł centrujących HEMO
nr 36 2065, 36 2066, wielk. 100, 150, 200.
Wykonanie: Z otworami do sworzni mocujących na ścianie dolnej.
W dostawie: Z wpustem przesuwnym lub sworzniem centrującym.
Wyp. dodatkowe: Sworzeń mocujący nr 36 0025, wielk. 18M16.
typ
11793
ZeroClamp − wsporniki
36 0037 do imadeł NC ze wspomaganiem siły nacisku / XXX
imadeł centrujących Hemo
H
mm
40
liczba otworów do sworzni mocujących
2
_11793
H
14646
14649
XXX
XXX
70
2
110
4
Adapter SK40
_14646
H
Pasuje do:
Gniazd mocujących o ⌀ 90, ⌀ 120 lub ⌀ 138 mm z otworem w uchwycie.
Zastosowanie: Możliwość zastosowania poziomego i pionowego. Mocowanie obrabianych
przedmiotów za pomocą uchwytu narzędziowego SK40 (DIN 69871)
(np. ER, OZ itp.). Sworzeń mocujący jest wkręcany od dołu, przez adapter,
w celu ustalenia uchwytu narzędziowego. Szczególnie przydatny do małych
albo okrągłych detali.
Wskazówka:
_14649
Sworzeń mocujący nr 36 0025, wielk. 14M12/90 dla ⌀ 90 mm.
Sworzeń mocujący nr 36 0025, wielk. 18M12 dla ⌀ 120 mm.
Sworzeń mocujący nr 36 0025, wielk. 18M12/138 dla ⌀ 138 mm.
Zamawiać oddzielnie!
mm
31O
pasują do garnków mocujących o ⌀
ZeroClamp −
36 0042 adapter do uchwytów narzędziowych
SK40 (DIN 69871)
H
liczba otworów do sworzni mocujących
mm
90
120
138
XXX
XXX
XXX
77
1
77
1
77
1
H
