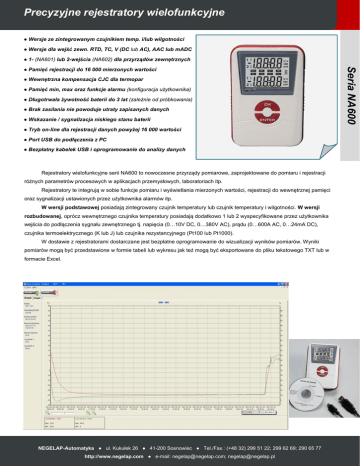

Seria NA 600 Precyzyjne rejestratory wielofunkcyjne

Precyzyjne rejestratory wielofunkcyjne
● Wersje ze zintegrowanym czujnikiem temp. i/lub wilgotności
● Wersje dla wejść zewn. RTD, TC, V (DC lub AC), AAC lub mADC
● 1- (NA601) lub 2-wejścia (NA602) dla przyrządów zewnętrznych
● Wewnętrzna kompensacja CJC dla termopar
● Pamięć min, max oraz funkcje alarmu (konfiguracja użytkownika)
● Długotrwała żywotność baterii do 3 lat (zależnie od próbkowania)
● Brak zasilania nie powoduje utraty zapisanych danych
● Wskazanie / sygnalizacja niskiego stanu baterii
● Tryb on-line dla rejestracji danych powyżej 16 000 wartości
● Port USB do podłączenia z PC
● Bezpłatny kabelek USB i oprogramowanie do analizy danych
Rejestratory wielofunkcyjne serii NA600 to nowoczesne przyrządy pomiarowe, zaprojektowane do pomiaru i rejestracji
różnych parametrów procesowych w aplikacjach przemysłowych, laboratoriach itp.
Rejestratory te integrują w sobie funkcje pomiaru i wyświetlania mierzonych wartości, rejestracji do wewnętrznej pamięci
oraz sygnalizacji ustawionych przez użytkownika alarmów itp.
W wersji podstawowej posiadają zintegrowany czujnik temperatury lub czujnik temperatury i wilgotności. W wersji
rozbudowanej, oprócz wewnętrznego czujnika temperatury posiadają dodatkowo 1 lub 2 wyspecyfikowane przez użytkownika
wejścia do podłączenia sygnału zewnętrznego tj. napięcia (0…10V DC, 0…380V AC), prądu (0…600A AC, 0…24mA DC),
czujnika termoelektrycznego (K lub J) lub czujnika rezystancyjnego (Pt100 lub Pt1000).
W dostawie z rejestratorami dostarczane jest bezpłatne oprogramowanie do wizualizacji wyników pomiarów. Wyniki
pomiarów mogą być przedstawione w formie tabeli lub wykresu jak też mogą być eksportowane do pliku tekstowego TXT lub w
formacie Excel.
NEGELAP-Automatyka ● ul. Kukułek 26 ● 41-200 Sosnowiec ● Tel./Fax.: (+48 32) 299 51 22; 299 62 69; 290 65 77
http://www.negelap.com ● e-mail: [email protected]; [email protected]
Seria NA600
● Pamięć rejestracji do 16 000 mierzonych wartości
Precyzyjne rejestratory wielofunkcyjne
DANE TECHNICZNE
Rodzaj wejścia
Napięcie
(AC lub DC)
Prąd
(AC lub DC)
Czujnik
termoelektryczny
Czujnik
rezystancyjny
N
▫
NH
▫
▪
▪
Parametr
Zakres
Dokładność
wewnętrzny NTC
-30…+60oC
±0,5oC
wewnętrzny NTC i RH
-30…+60oC, 0...100%RH
±0,5oC, ±2%RH
V1
▫
▫▫
V DC
0...10V
±0,02V
V2
▫
▫▫
V AC
0...380V
±1,0V
A1
▫
▫▫
mA DC
0...24mA
±0,05mA
A2
▫
▫▫
A AC
0...600A (adapter Clamp)
±1...2,5%
TK
▫
▫▫
K (NiCr-NiAl)
-200…+1000oC
±1,2oC
TJ
▫
▫▫
J (Fe-CuNi)
-200…+1000oC
±1,2oC
R1
▫
▫▫
Pt100
-200…+850oC
±0,5%, ±0,5oC
R2
▫
▫▫
Pt1000
-200…+250oC
±0,5%, ±0,5oC
Uwagi:
- rejestratory posiadają wewnętrzną kompensację CJC
- rejestratory NA602 mogą być zamówione z dwoma różnymi rodzajami wejść pomiarowych np. V1 i A1 itp.
- wejścia oznaczone „■” są zawsze w standardzie, wejścia „□” należy określić w zamówieniu
PODŁĄCZENIE ELEKTRYCZNE
NA601 (1 wejście zewnętrzne + czujnik otoczenia)
NA602 (2 wejścia zewnętrzne + czujnik otoczenia)
Podłączenie elektryczne dla wejść: TJ, TK
Podłączenie elektryczne dla wejść: TJ, TK
Podłączenie elektryczne dla wejść: V1, V2, A1, A2, R1, R2
Podłączenie elektryczne dla wejść: V1, V2, A1, A2, R1, R2
Podłączenie elektryczne dla wejścia 1: V1, V2, A1, A2, R1, R2
Podłączenie elektryczne dla wejścia 2: TJ, TK
NEGELAP-Automatyka ● ul. Kukułek 26 ● 41-200 Sosnowiec ● Tel./Fax.: (+48 32) 299 51 22; 299 62 69; 290 65 77
http://www.negelap.com ● e-mail: [email protected]; [email protected]
Seria NA600
Czujnik
wewnętrzny
NA600 NA601 NA602
Precyzyjne rejestratory wielofunkcyjne
SPOSÓB ZAMAWIANIA
Pomiar temperatury otoczenia lub temperatury i wilgotności względnej
NA601
Pomiar temperatury otoczenia + dodatkowo 1 wejście zewnętrzne
NA602
Pomiar temperatury otoczenia + dodatkowo 2 wejścia zewnętrzne
N
NA602
Zintegrowany czujnik temperatury otoczenia
NH
Zintegrowany czujnik temperatury otoczenia i wilgotności względnej
V1
Wejście do pomiaru napięcia DC (0...10V)
V2
Wejście do pomiaru napięcia AC (0...380V)
A1
Wejście do pomiaru prądu DC (0...24mA)
A2
Wejście do pomiaru prądu AC (0...600A)
TK
Wejście dla czujnika termoelektrycznego typu K (NiCr-NiAl)
TJ
Wejście dla czujnika termoelektrycznego typu J (Fe-CuNi)
R1
Wejście dla czujnika rezystancyjnego Pt100
R2
Wejście dla czujnika rezystancyjnego Pt1000
V1
V1
Wejście do pomiaru napięcia DC (0...10V)
V2
Wejście do pomiaru napięcia AC (0...380V)
A1
Wejście do pomiaru prądu DC (0...24mA)
A2
Wejście do pomiaru prądu AC (0...600A)
TK
Wejście dla czujnika termoelektrycznego typu K (NiCr-NiAl)
TJ
Wejście dla czujnika termoelektrycznego typu J (Fe-CuNi)
R1
Wejście dla czujnika rezystancyjnego Pt100
R2
Wejście dla czujnika rezystancyjnego Pt1000
A1
Przykład zamówienia
Tylko
NA600
Tylko
NA601 i NA602
Tylko
NA602
Uwagi:
+ możliwa dowolna kombinacja wejść dla NA602
+ rejestratory z wejściem V2 posiadają specjalny adapter wysokonapięciowy
+ rejestratory z wejściem A2 nie posiadają w dostawie zewnętrznych cęgów do pomiaru prądu /dostarczane opcjonalnie /
NEGELAP-Automatyka ● ul. Kukułek 26 ● 41-200 Sosnowiec ● Tel./Fax.: (+48 32) 299 51 22; 299 62 69; 290 65 77
http://www.negelap.com ● e-mail: [email protected]; [email protected]
Seria NA600
NA600
