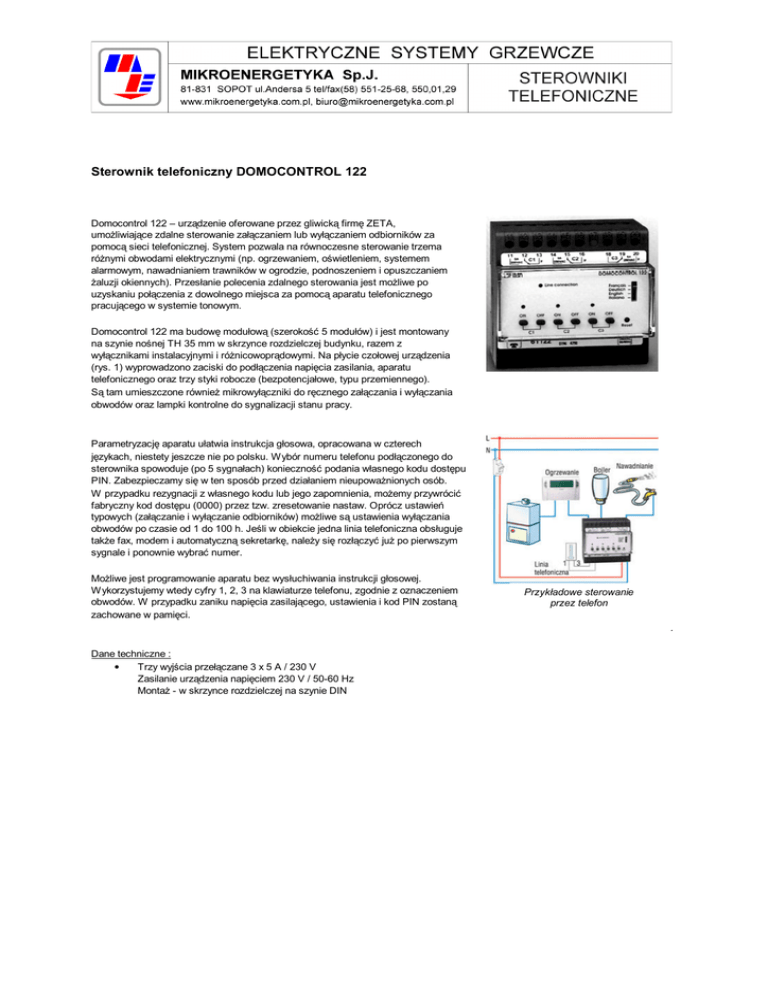

Sterownik telefoniczny DOMOCONTROL 122

Sterownik telefoniczny DOMOCONTROL 122
Domocontrol 122 – urządzenie oferowane przez gliwicką firmę ZETA,
umożliwiające zdalne sterowanie załączaniem lub wyłączaniem odbiorników za
pomocą sieci telefonicznej. System pozwala na równoczesne sterowanie trzema
różnymi obwodami elektrycznymi (np. ogrzewaniem, oświetleniem, systemem
alarmowym, nawadnianiem trawników w ogrodzie, podnoszeniem i opuszczaniem
żaluzji okiennych). Przesłanie polecenia zdalnego sterowania jest możliwe po
uzyskaniu połączenia z dowolnego miejsca za pomocą aparatu telefonicznego
pracującego w systemie tonowym.
Domocontrol 122 ma budowę modułową (szerokość 5 modułów) i jest montowany
na szynie nośnej TH 35 mm w skrzynce rozdzielczej budynku, razem z
wyłącznikami instalacyjnymi i różnicowoprądowymi. Na płycie czołowej urządzenia
(rys. 1) wyprowadzono zaciski do podłączenia napięcia zasilania, aparatu
telefonicznego oraz trzy styki robocze (bezpotencjałowe, typu przemiennego).
Są tam umieszczone również mikrowyłączniki do ręcznego załączania i wyłączania
obwodów oraz lampki kontrolne do sygnalizacji stanu pracy.
Parametryzację aparatu ułatwia instrukcja głosowa, opracowana w czterech
językach, niestety jeszcze nie po polsku. Wybór numeru telefonu podłączonego do
sterownika spowoduje (po 5 sygnałach) konieczność podania własnego kodu dostępu
PIN. Zabezpieczamy się w ten sposób przed działaniem nieupoważnionych osób.
W przypadku rezygnacji z własnego kodu lub jego zapomnienia, możemy przywrócić
fabryczny kod dostępu (0000) przez tzw. zresetowanie nastaw. Oprócz ustawień
typowych (załączanie i wyłączanie odbiorników) możliwe są ustawienia wyłączania
obwodów po czasie od 1 do 100 h. Jeśli w obiekcie jedna linia telefoniczna obsługuje
także fax, modem i automatyczną sekretarkę, należy się rozłączyć już po pierwszym
sygnale i ponownie wybrać numer.
Możliwe jest programowanie aparatu bez wysłuchiwania instrukcji głosowej.
Wykorzystujemy wtedy cyfry 1, 2, 3 na klawiaturze telefonu, zgodnie z oznaczeniem
obwodów. W przypadku zaniku napięcia zasilającego, ustawienia i kod PIN zostaną
zachowane w pamięci.
Przykładowe sterowanie
przez telefon
.
Dane techniczne :
•
Trzy wyjścia przełączane 3 x 5 A / 230 V
Zasilanie urządzenia napięciem 230 V / 50-60 Hz
Montaż - w skrzynce rozdzielczej na szynie DIN
