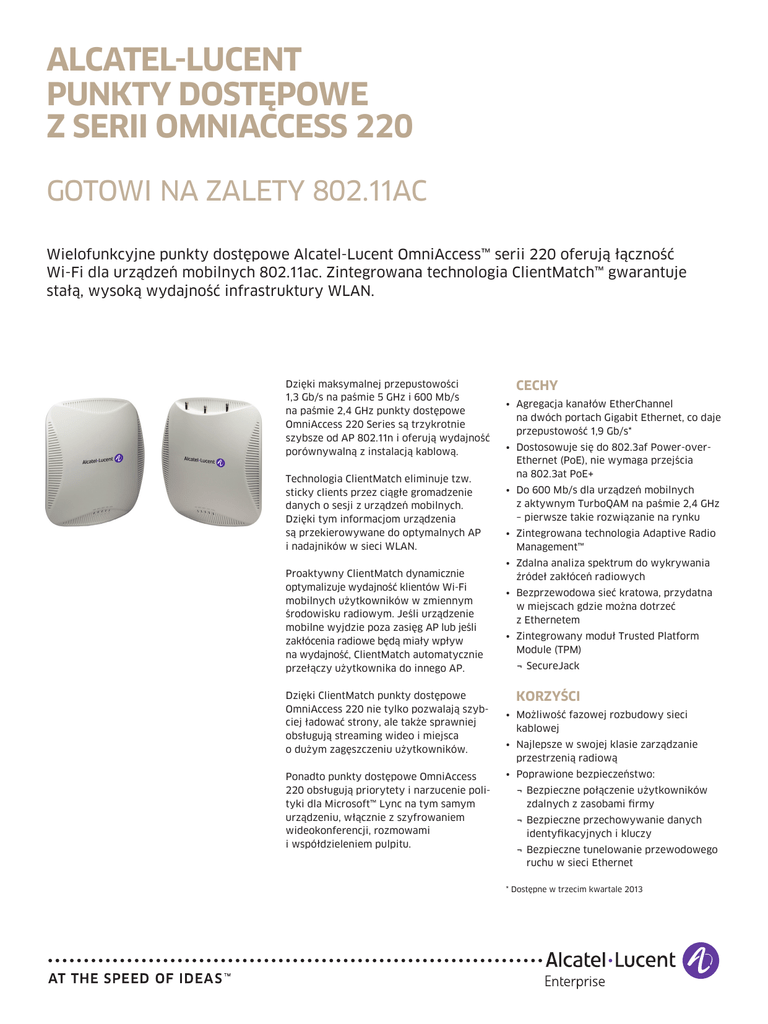

AlcAtel-lucent Punkty dostęPowe z serii oMniAccess 220

Alcatel-Lucent
Punkty dostępowe
z serii OMNIACCESS 220
GOTOWI NA ZALETY 802.11AC
Wielofunkcyjne punkty dostępowe Alcatel-Lucent OmniAccess™ serii 220 oferują łączność
Wi-Fi dla urządzeń mobilnych 802.11ac. Zintegrowana technologia ClientMatch™ gwarantuje
stałą, wysoką wydajność infrastruktury WLAN.
Dzięki maksymalnej przepustowości
1,3 Gb/s na paśmie 5 GHz i 600 Mb/s
na paśmie 2,4 GHz punkty dostępowe
OmniAccess 220 Series są trzykrotnie
szybsze od AP 802.11n i oferują wydajność
porównywalną z instalacją kablową.
Technologia ClientMatch eliminuje tzw.
sticky clients przez ciągłe gromadzenie
danych o sesji z urządzeń mobilnych.
Dzięki tym informacjom urządzenia
są przekierowywane do optymalnych AP
i nadajników w sieci WLAN.
Proaktywny ClientMatch dynamicznie
optymalizuje wydajność klientów Wi-Fi
mobilnych użytkowników w zmiennym
środowisku radiowym. Jeśli urządzenie
mobilne wyjdzie poza zasięg AP lub jeśli
zakłócenia radiowe będą miały wpływ
na wydajność, ClientMatch automatycznie
przełączy użytkownika do innego AP.
Dzięki ClientMatch punkty dostępowe
OmniAccess 220 nie tylko pozwalają szybciej ładować strony, ale także sprawniej
obsługują streaming wideo i miejsca
o dużym zagęszczeniu użytkowników.
Ponadto punkty dostępowe OmniAccess
220 obsługują priorytety i narzucenie polityki dla Microsoft™ Lync na tym samym
urządzeniu, włącznie z szyfrowaniem
wideokonferencji, rozmowami
i współdzieleniem pulpitu.
Cechy
• Agregacja kanałów EtherChannel
na dwóch portach Gigabit Ethernet, co daje
przepustowość 1,9 Gb/s*
• Dostosowuje się do 802.3af Power-overEthernet (PoE), nie wymaga przejścia
na 802.3at PoE+
• Do 600 Mb/s dla urządzeń mobilnych
z aktywnym TurboQAM na paśmie 2,4 GHz
– pierwsze takie rozwiązanie na rynku
• Zintegrowana technologia Adaptive Radio
Management™
• Zdalna analiza spektrum do wykrywania
źródeł zakłóceń radiowych
• Bezprzewodowa sieć kratowa, przydatna
w miejscach gdzie można dotrzeć
z Ethernetem
• Zintegrowany moduł Trusted Platform
Module (TPM)
¬ SecureJack
Korzyści
• Możliwość fazowej rozbudowy sieci
kablowej
• Najlepsze w swojej klasie zarządzanie
przestrzenią radiową
• Poprawione bezpieczeństwo:
¬ Bezpieczne połączenie użytkowników
zdalnych z zasobami firmy
¬ Bezpieczne przechowywanie danych
identyfikacyjnych i kluczy
¬ Bezpieczne tunelowanie przewodowego
ruchu w sieci Ethernet
* Dostępne w trzecim kwartale 2013
Tryby pracy
Punkty dostępowe z serii 220 oferują
różne tryby pracy, które spełnią wszystkie
wymogi dotyczące instalacji i zarządzania
AP zarządzane kontrolerami
lub zdalne AP (RAP) działające
na AOS-W
Punkty dostępowe z serii 220 zarządzane
przez kontrolery WLAN Alcatela-Lucenta
oferują scentralizowaną konfigurację,
szyfrowanie danych, narzucanie polityk,
usługi sieciowe oraz scentralizowane
i rozproszone przekierowywanie
ruchu. Więcej informacji znajduje się
w broszurze na temat kontrolerów WLAN
Alcatela-Lucenta.
Alcatel-Lucent Instant™ AP
na InstantOS™
W trybie Instant pojedynczy Instant AP
(IAP) automatycznie propaguje konfigurację sieci na inne IAP w obrębie WLAN.
Uruchom i zdalnie skonfiguruj jeden IAP,
podłącz inne punkty dostępowe – cały
proces trwa pięć minut.
Monitorowanie
Hybrydowy AP WLAN i monitorowanie przestrzeni radiowej
Bezpieczna sieć kratowa (mesh)
przedsiębiorstwa
Jeśli zmieniają się wymagania WLAN
i sieci, wbudowane narzędzia migracyjne
pozwalają AP serii 220 stać się częścią
WLAN zarządzanego centralnie z poziomu
kontrolera WLAN.
Dane techniczne
Specyfikacja punktów
dostępowych z serii 220
• OmniAccess WLAN (OAW)-AP225
i OAW-IAP225
¬ Nadajniki 2,4 GHz (do 600 Mb/s ) i 5
GHz (do 1,3 Gb/s), każdy z 3x3 MIMO
i trzema dookólnymi antenami skierowanymi w dół
• OAW-AP224 i OAW-IAP224
¬ Nadajniki 2,4 GHz (do 600 Mb/s ) i 5
GHz (do 1,3 Gb/s), każdy z 3x3 MIMO
i trzema połączonymi gniazdami
antenowymi.
Specyfikacja radia
bezprzewodowego
• Rodzaj AP: do montażu w pomieszczeniach, podwójne radio, 5 GHz 802.11ac
i 2,4 GHz 802.11n
¬ Oprócz wydajności 802.11n, radio 2,4
GHz obsługuje prędkości 802.11ac dzięki
modulacji 256-QAM, dlatego też klienty
z włączonym TurboQAM mają transfery
o 33% wyższe niż maksymalnie
obsługiwane
• Konfigurowalny programowo nadajnik
dwuradiowy obsługujący częstotliwości 5
GHz i 2,4 GHz
• 3x3 MIMO z trzema niezależnymi strumieniami i przepustowością bezprzewodową
do 1,3 Gb/s
• Obsługiwane częstotliwości (zastosowanie
mają przepisy danego kraju):
¬ 2,4000 GHz – 2,4835 GHz
¬ 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54
¬ 802.11n: 6,5 – 450 (MCS0 – MCS15)
¬ 802.11ac: 6,5 – 1300 (MCS0 – MCS9, NSS
= 1 – 3)
• Obsługa 802.11n High-Throughput (HT): HT
20/40
• 802.11ac Very High Throughput (VHT): VHT
20/40/80
• Agregacja pakietów (Packet Aggregation)
802.11n/ac: A-MPDU, A-MSDU
Zasilanie
¬ 5,250 GHz – 5,350 GHz
¬ 5,470 GHz – 5,725 GHz
• Zasilacze sprzedawane są oddzielnie
¬ 5,725 GHz – 5,850 GHz
• Zasilanie DC: 12 V DC nominalnie +/-5%
• Dostępne kanały: zależnie od dopuszczonych przez regulatora zakresów
• PoE: 48 V DC (nominalnie) zgodne
z 802.3af lub 802.3at
• Dynamic Frequency Selection (DFS) optymalizuje wykorzystanie częstotliwości
¬ Tryb wydajnego PoE używalny
z 802.3af PoE i ograniczoną
funkcjonalnością
• Obsługiwane standardy:
¬ 802.11b: Direct-Sequence SpreadSpectrum (DSSS)
– Wyłączony port USB
– Wyłączony drugi port Ethernet
¬ 802.11a/g/n/ac: Orthogonal Frequency
Division Multiplexing (OFDM)
– Radio 5 GHz 802.11ac w trybie 2x3:2SS
¬ 802.11n/ac: 3x3 MIMO z trzema
niezależnymi strumieniami
¬ Nieograniczona funkcjonalność przy
802.3at PoE+
– Radio 2,4 GHz 802.11n w trybie 1x3:1SS
• Obsługiwane rodzaje modulacji:
¬ 802.11b: BPSK, QPSK, CCK
Anteny
¬ 802.11a/g/n: BPSK, QPSK, 16-QAM,
64-QAM
• AP224: trzy złącza RP-SMA dla zewnętrznych anten dwuzakresowych
¬ 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM,
256-QAM
• AP225: sześć zintegrowanych dookólnych
anten skierowanych w dół dla 3x3 MIMO
z maksymalnym zyskiem anteny wynoszącym 3,5 dBi na paśmie 2,4 GHz i 4,5
dBi na paśmie 5 GHz; wbudowane anteny
zostały zoptymalizowane pod kątem
montażu AP225 w poziomie pod sufitem
• Moc nadawania: konfigurowalna, skala
co 0,5 dBm
• Maksymalna (agregacja, łącznie) moc
nadawania (ograniczona przepisami
lokalnymi):
¬ Pasmo 2,4 GHz: +23 dBm
¬ Pasma 5 Ghz: +23 dBm
• Advanced Cellular Coexistence (ACC)
do zapobiegania zakłóceniom powodowanym przez telefony komórkowe
• Zwiększenie wydajności odbiorników
dzięki Maximum Ratio Combining (MRC)
• Cyclic Delay Diversity (CDD) dla poprawy
wydajności downlinka
• Krótkie odstępy na kanałach 20 MHz, 40
MHz i 80 MHz
• Space Time-Blocking Code (STBC) zwiększa
zasięg i poprawia odbiór
• Low-density Parity Check (LDPC)
poprawia korekcję błędów i zwiększa
przepustowość
Zdalne punkty dostępowe Alcatel-Lucent OmniAccess z serii 220
2
¬ 802.11b: 1, 2, 5,5, 11
• Maksymalny pobór mocy: 15 W plus do 2,5
W na podłączone urządzenie USB
¬ 5,150 GHz – 5,250 GHz
• Transmit Beam-Forming (TxBF) poprawia
jakość sygnału
Alcatel-Lucent Enterprise Data sheet
• Obsługiwane prędkości (Mb/s):
Inne złącza
• Dwa porty sieciowe 10/100/1000BASE-T
Ethernet (RJ-45)
¬ Automatyczne wykrywanie prędkości
łącza i MDI/MDX
¬ Szyfrowanie MACSec i 802.3az EEE
¬ PoE-PD: 48 V DC 802.3af PoE lub
802.3at PoE+
• Porty zasilania DC; kompatybilne
z wtyczkami 1,7/4,0 mm pozytywnymi
w środku z kablem 9,5 mm
• Jeden port USB 2.0 (typu A)
• Port seryjny konsoli (RJ-45, TTL)
• Diody (led):
¬ Zasilanie/status
¬ Status Ethernetu 2x; ENET0, ENET1
¬ Status radia: 2x; RAD0, RAD1
• Kensington Security slot
• Przycisk reset
Montowanie
• W zestawie z punktem dostępowym
¬ Zaczepy montażowe (2) do montażu
na 9/16 lub 15/16
¬ T-bar do montażu pod sufitem
podwieszanym
• Opcjonalne zestawy montażowe
¬ AP220-MNT-C2: OmniAccess AP220
Series Access Point Mount Kit (kratka
na suficie); zawiera 2 zaczepy do montażu na kratce (szyny Interlude lub
Silhouette)
¬ AP220-MNT-W1: OmniAccess AP220
Series Access Point Mount Kit (podstawowy, do montażu na powierzchni
płaskiej); zawiera 1 zaczep do montażu
na powierzchni płaskiej (ściana, sufit)
¬ AP220-MNT-W2: OmniAccess AP220
Series Access Point Mount Kit
(skrzynka, zabezpieczona, do montażu
na powierzchni płaskiej); zawiera 1 boks
do montażu na powierzchni płaskiej
(ściana, sufit)
Wymiary
Urządzenie (bez modułów rozszerzeń)
• Wysokość: 65 mm
• Szerokość: 203 mm
• Głębokość: 203 mm
• Masa: 750 g
Paczka
• Wysokość: 100 mm
• Szerokość: 315 mm
• Głębokość: 265 mm
• Masa: 1 250 g
¬ Temperatury: -40°C do 70°C
Zgodność z regulacjami
• FCC/Industry of Canada
• CE Marking
• R&TTE Directive 1995/5/EC
• Low Voltage Directive 72/23/EEC
• EN 300 328
• EN 301 489
• EN 301 893
• UL/IEC/EN 60950
• EN 60601-1-1, EN60601-1-2
Numeracja modułów
• OAW-AP224 i OAW-IAP224: APIN0224
• OAW-AP225 i OAW-IAP225: APIN0225
Środowisko
• Praca
¬ Temperatury: 0°C do 50°C
¬ Wilgotność: 5% do 95%, bez skraplania
• Przechowywanie i transport
Tabela 1. Wydajność radiowa
Maksymalna moc nadawania*** (dbm)
na KANAŁ
Czułość odbiornika (dbm)
na KANAŁ
802.11b 2,4 GHz
1 Mb/s
18,0
-92,0
2 Mb/s
18,0
-92,0
5,5 Mb/s
18,0
-90,0
11 Mb/s
18,0
-88,0
6 Mb/s
18,0
-88,0
54 Mb/s
16,0
-75,0
802.11g 2,4 GHz i 802.11a 5 GHz
802.11n ht20 2,4 GHz i 5 GHz
MCS0/8
18,0
-88,0
MCS7/15
14,0
-71,0
MCS0/8
18,0
-85,0
MCS7/15
14,0
-68,0
MCS0
18,0
-88,0
MCS9
12,0
-65,0
802.11n ht40 2,4 GHz i 5 GHz
802.11ac vht20 5 GHz
802.11ac vht40 5 GHz
MCS0
18,0
-85,0
MCS9
12,0
-62,0
MCS0
18,0
-82,0
MCS9
12,0
-59,0
802.11ac vht80 5 GHz
Uwaga: Wydajność radiowa P224 jest nieco niższa ze względu na wewnętrzną budowę.
*Aby zapoznać się z regulacjami prawnymi i zezwoleniami dla innych krajów, należy się skontaktować z przedstawicielem Alcatela-Lucenta.
** Certyfikaty Wi-Fi Alliance obejmują obecnie tylko 802.11a/b/g/n; 802.11ac zostanie dodany, kiedy Wi-Fi Alliance określi program przyznawania certyfikatów w drugiej połowie
roku 2013.
*** Maksymalna wydajność załączonego sprzętu. Maksymalna moc podlega ograniczeniom miejscowego ustawodawstwa.
Zdalne punkty dostępowe Alcatel-Lucent OmniAccess z serii 220
Alcatel-Lucent Enterprise Data sheet
3
Ilustracja 1. Charakterystyka anten AP225: Rzut poziomy (widok z góry)
345
330
5
0
0
345
30
0
-5
-10
-15
315
300
330
-25
-30
-35
-40
270
270
90
Y
255
135
210
180
75
-40
90
Y
105
120
225
2,4501
165
135
210
2,4502
150
195
60
240
120
225
45
255
105
240
30
-20 X
-25
-30
-35
285
75
0
-5
-10
-15
300
60
0
0
315
45
-20 X
285
5
195
2,4503
2,4501
2,4502
150
2,450 GHz
180
165
2,4503
5,550 GHz
Ilustracja 2. Charakterystyka anten AP225: Rzut pionowy (widok z boku)
345
330
5
0
0
345
30
0
-5
-10
-15
315
300
330
270
255
135
210
150
195
180
165
2,450 GHz
Zdalne punkty dostępowe Alcatel-Lucent OmniAccess z serii 220
Alcatel-Lucent Enterprise Data sheet
60
75
90
Y
105
240
120
225
45
255
105
240
4
270
90
Y
30
-20 X
-25
-30
-35
-40
285
75
-30
-35
-40
0
-5
-10
-15
300
60
0
0
315
45
-20 X
-25
285
5
2,4501
2,4502
2,4503
120
225
135
210
150
195
180
5,550 GHz
165
2,4501
2,4502
2,4503
Certyfikaty
• CB Scheme Safety, cTUVus
• Wi-Fi Alliance-certified 802.11a/b/g/n/ac**
Gwarancja
• Ograniczona dożywotnia gwarancja
na sprzęt
Najniższe kompatybilne wersje
oprogramowania
• AOS-W wersja 6.3.0.0
• InstantOS Wersja 3.5.0.0 (dostępna
w trzecim kwartale 2013)
Informacje o zamówieniu
numer części
opis
Punkty dostępowe Z SERII 220
OAW-AP224
OmniAccess AP224: dwuradiowy punkt dostępowy IEEE 802.11ac obsługujący 802.11b
i 802.11a/g/n/ac, złącza antenowe RP-SMA, 2 złącza 10/100/1000Base-T (RJ-45) Ethernet
(z obsługą 802.3at PoE), 1 złącze zasilające 12 V DC
OAW-AP225
OmniAccess AP225: dwuradiowy punkt dostępowy IEEE 802.11ac obsługujący 802.11b
i 802.11a/g/n/ac, wbudowana antena, 2 złącza 10/100/1000Base-T (RJ-45) Ethernet
(z obsługą 802.3at PoE), 1 złącze zasilające 12 V DC
Akcesoria 220 Series
OAW-AP220-MNT-C2
OmniAccess AP220 Series Access Point Mount Kit (na sufit): zawiera 2 złącza do montażu
na podwieszanych szynach (szyny Interlude i Silhouette)
OAW-AP220-MNT-W1
OmniAccess AP220 Series Access Point Mount Kit (zestaw podstawowy, do montażu
na powierzchni płaskiej): zawiera 1 zaczep do montażu na płaskiej ścianie / suficie
OAW-AP220-MNT-W2
OmniAccess AP220 Series Access Point Mount Kit (skrzynka, zabezpieczony, do montażu
na powierzchni płaskiej): zawiera 1 zestaw do zabezpieczonego montażu na płaskiej ścianie
/ suficie
Typowe akcesoria dla punktóW dostępowych montowanych w pomieszczeniach AP (numery części znajdziesz na stronie
internetowej Alcatela-Lucenta)
Zasilacze DC
PoE injectors
Anteny
www.alcatel-lucent.com Alcatel, Lucent, Alcatel-Lucent i logo Alcatel-Lucent są znakami towarowymi należącymi
do Alcatela-Lucenta. Pozostałe znaki towarowe są własnością ich właścicieli. Informacje przedstawione w niniejszym
dokumencie mogą ulec zmianie bez powiadomienia. Alcatel-Lucent nie odpowiada za nieścisłości w niniejszym
dokumencie. Prawa autorskie © 2013 Alcatel-Lucent. Wszelkie prawa zastrzeżone. E2013061774EN (Lipiec)
