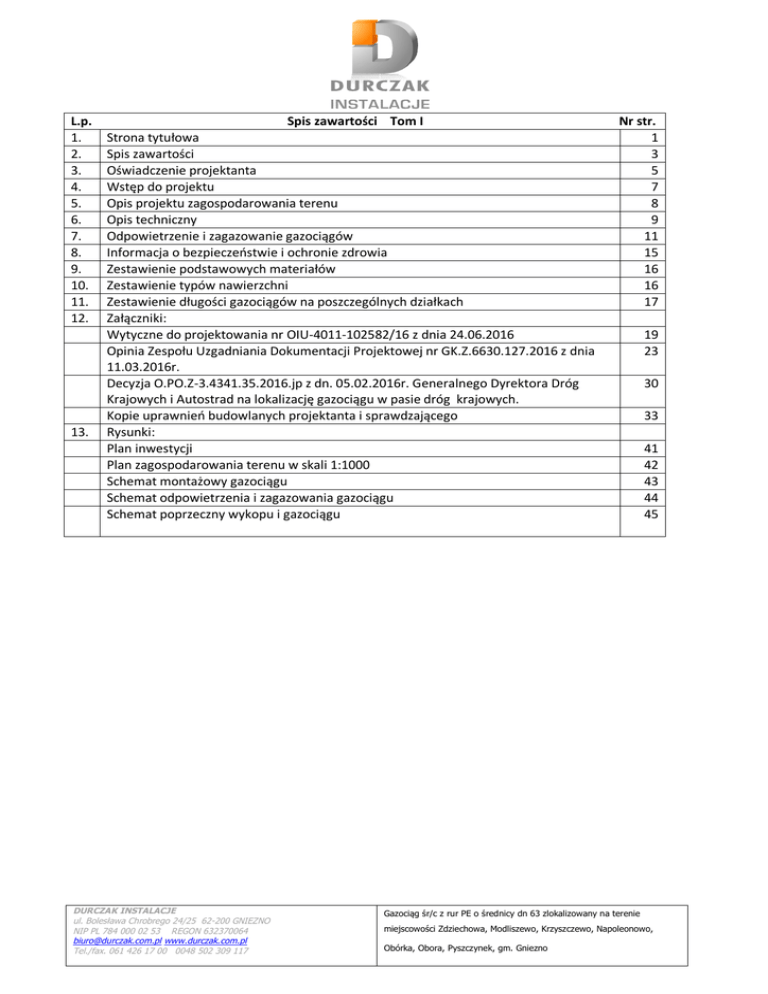

Spis zawartości Tom I
Strona tytułowa
Spis zawartości
Oświadczenie projektanta
Wstęp do projektu
Opis projektu zagospodarowania terenu
Opis techniczny
Odpowietrzenie i zagazowanie gazociągów
Informacja o bezpieczeństwie i ochronie zdrowia
Zestawienie podstawowych materiałów
Zestawienie typów nawierzchni
Zestawienie długości gazociągów na poszczególnych działkach
Załączniki:
Wytyczne do projektowania nr OIU-4011-102582/16 z dnia 24.06.2016
Opinia Zespołu Uzgadniania Dokumentacji Projektowej nr GK.Z.6630.127.2016 z dnia
11.03.2016r.
Decyzja O.PO.Z-3.4341.35.2016.jp z dn. 05.02.2016r. Generalnego Dyrektora Dróg
Krajowych i Autostrad na lokalizację gazociągu w pasie dróg krajowych.
Kopie uprawnień budowlanych projektanta i sprawdzającego
Rysunki:
Plan inwestycji
Plan zagospodarowania terenu w skali 1:1000
Schemat montażowy gazociągu
Schemat odpowietrzenia i zagazowania gazociągu
Schemat poprzeczny wykopu i gazociągu
DURCZAK INSTALACJE
ul. Bolesława Chrobrego 24/25 62-200 GNIEZNO
NIP PL 784 000 02 53 REGON 632370064
[email protected] www.durczak.com.pl
Tel./fax. 061 426 17 00 0048 502 309 117
Nr str.
1
3
5
7
8
9
11
15
16
16
17
19
23
30
33
41
42
43
44
45
Gazociąg śr/c z rur PE o średnicy dn 63 zlokalizowany na terenie
miejscowości Zdziechowa, Modliszewo, Krzyszczewo, Napoleonowo,
Obórka, Obora, Pyszczynek, gm. Gniezno
OŚWIADCZENIE PROJEKTANTA
do projektu budowlanego branży instalacyjno – inżynierskiej
Temat:
Gazociąg śr/c z rur PE o średnicy dn 63 zlokalizowany na terenie miejscowości
Modliszewo, gm. Gniezno
Inwestor:
Gmina Gniezno
ul. Al. Reymonta 9-11
62-200 Gniezno
Oświadczenie
Oświadczam, że projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy
technicznej.
Gniezno, 11.07.2016r.
OŚWIADCZENIE SPRAWDZAJĄCEGO
do projektu budowlanego branży instalacyjno – inżynierskiej
Temat:
Gazociąg śr/c z rur PE o średnicy dn 63 zlokalizowany na terenie miejscowości
Modliszewo, gm. Gniezno
Inwestor:
Gmina Gniezno
62-200 Gniezno
Oświadczenie
Oświadczam, że projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy
technicznej.
Gniezno, 11.07.2016r.
DURCZAK INSTALACJE
NIP PL 784 000 02 53 REGON 632370064
Tel./fax. 061 426 17 00 0048 502 309 117
Wstęp do projektu
1. Dane ogólne.
1.1. Inwestor : Gmina Gniezno
62-200 Gniezno
1.2. Zadanie : Gazyfikacja miejscowości Modliszewo, gm. Gniezno
1.3. Obiekt :
Gazociąg dn 63 o ciśnieniu MOP=0,5 MPa na terenie miejscowości Modliszewo, gm.
Gniezno
2. Podstawa opracowania.
2.1. Umowa z Inwestorem
2.2. Wytyczne do projektowania Nr OIU-4011-102582/16 z dnia 24.06.2016r.
2.3. Decyzja NR 22/2016 o ustaleniu lokalizacji inwestycji celu publicznego.
2.4. Obowiązujące przepisy i normatywy.
 Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane z późniejszymi zmianami.
 Ustawa z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym
 Ustawa z dnia 16.04.2004 r. o wyrobach budowlanych
 Rozporządzenie Ministra Infrastruktury z dnia 12.04.2002 roku w sprawie warunków technicznych
jakim powinny odpowiadać budynki i ich usytuowanie
 Rozporządzenie Ministra Gospodarki z dnia 26.04.2013 roku w sprawie warunków technicznych, jakim
powinny odpowiadać sieci gazowe
 Rozporządzenie Rady Ministrów z dnia 09.11.2004 r. w sprawie określenia rodzaju przedsięwzięć
mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z
kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na środowisko
 Rozporządzenie Ministra Infrastruktury z dnia 23.06.2003 roku w sprawie informacji dotyczącej
bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia
 Rozporządzenie Ministra Infrastruktury z dnia 3.07.2003 r. w sprawie szczegółowego zakresu i formy
projektu budowlanego.
 Polska Spółka Gazownictwa, Załącznik do Zarządzenia nr 43 Dyrektora Oddziału w Poznaniu z dnia
17.07.2014r. "Zasady projektowania i budowy sieci gazowych", część A: Zunifikowane wymagania
projektowania i budowy sieci gzowej, część B: Wytyczne projektowania i budowy sieci gazowych w
zakresie zbliżeń i skrzyżowań gazociągów z przeszkodami budowlanymi i terenowymi.
Normy:
PN-90 M-34502 Gazociągi i instalacje gazownicze. Obliczenia wytrzymałościowe.
PN-90 M-34503 Gazociągi i instalacje gazownicze. Próby rurociągów.
PN-EN 1555-1:2004 Systemy przewodów rurowych z tworzyw sztucznych do przesyłania paliw gazowych.
Polietylen (PE). Część 1: Wymagania ogólne.
PN-EN 12007-2:2004 Systemy dostawy gazu. Rurociągi o maksymalnym ciśnieniu roboczym do 16 bar
włącznie. Część 2: Szczegółowe zalecenia funkcjonalne dotyczące polietylenu (MOP do 10 bar włącznie)
PN-EN 12327:2004 Systemy dostawy gazu. Procedury próby ciśnieniowej, uruchamiania
i unieruchamiania. Wymagania funkcjonalne.
DURCZAK INSTALACJE
NIP PL 784 000 02 53 REGON 632370064
Tel./fax. 061 426 17 00 0048 502 309 117
Opis do projektu.
Opis do projektu.
1. Przedmiot opracowania.
Przedmiotem opracowania jest rozbudowa sieci gazowej średniego ciśnienia w miejscowości
Zdziechowa, Modliszewo, Krzyszczewo, Napoleonowo, Obórka, Obora, Pyszczynek, gm. Gniezno. Średnica
gazociągu wynosi PE dn 63 o łącznej długości L= 4854,00m.
Inwestycja została podzielona na dwa etapy ze względu na uzyskanie pozwolenia od Wojewody
Wielkopolskiego i Starosty Gnieźnieńskiego. Dla etapu do Wojewody Wielkopolskiego długość gazociągu
wynosi L=19,00m, a dla etapu do Starosty Gnieźnieńskiego długość gazociągu wynosi L=4835,00m.
Poniższe opracowanie jest częścią składową dokumentacji projektowej budowy sieci gazowej śr/c i
obejmuje średnice PE dn 63 w miejscowości Modliszewo, gm. Gniezno dz. 109, które zostanie złożone u
Wojewody Wielkopolskiego.
2. Analiza własnościowa.
Przedmiotowa Inwestycja przebiega przez działkę 109, będąca własnością Generalnego Dyrektora
Dróg Krajowych i Autostrad Oddział w Poznaniu - droga krajowa nr 5. Poniżej przedstawiono zestawienie
właścicieli działek. W zakresie działek należących do odpowiednich organów samorządowych uzyskano
odpowiednie decyzje i uzgodnienia zezwalające na prowadzenie sieci gazowej przez ich działki. Przed
rozpoczęciem robót budowlanych, należy uzyskać odpowiednie decyzje o zajęciu pasa drogowego i
opłacie rocznej za ułożenie gazociągu.
W zakresie działek prywatnych uzyskano pisemne zgody właścicieli, które posiada Inwestor.
Gazociąg
L.p
1
Obręb
Modliszewo
Nr
działki
109
Właściciel/władający
Decyzja/Zgoda
Adres właściciela/użytkownika
Generalny Dyrektor Dróg
Decyzja O.PO.ZKrajowych i Autostrad Oddział w
Krajowych i Autostrad Oddział w
3.4341.35.2016.jp z
Poznaniu ul. Siemiradzkiego 5a
Poznaniu ul. Siemiradzkiego 5a
dnia 05.02.2016r.
60-763 Poznań
60-763 Poznań
3. Projektowane zagospodarowanie terenu.
3.1. Stan istniejący.
Teren objęty niniejszym opracowaniem jest projektowany na terenie Gminy Gniezno w m.
Modliszewo jako poprzeczne przejście metodą przecisku pod drogą krajową nr 5. Obszar jest zabudowany
budynkami mieszkalnymi jednorodzinnymi. Podziemne uzbrojenie terenu objętego inwestycją stanowią
DURCZAK INSTALACJE
NIP PL 784 000 02 53 REGON 632370064
Tel./fax. 061 426 17 00 0048 502 309 117
sieci i przyłącza wodociągowe, elektryczne i teletechniczne. Istniejąca droga krajowa nr 5 - jezdnia
asfaltowa z poboczem gruntowym.
3.2. Projektowane zagospodarowanie terenu.
Niniejszy projekt budowlany obejmuje wykonanie sieci gazowej średniego ciśnienia w m.
Modliszewo, dz. 109. W ramach rozbudowy sieci gazowej, zaprojektowano następujące rurociągi:
Gazociąg
Rura
Średnica
(dn x g)
Ilość
(m)
PE 100 SDR11 (PN 10)
63 x 5,8
19,0
3.3. Wpływ inwestycji na środowisko
Projektowana sieć pracuje w układzie hermetycznym, nie występuje więc emisja gazu do
atmosfery. Nie wymaga korzystania ze środowiska naturalnego, nie powstają ścieki, ani odpady stałe.
Projektowana sieć nie stanowi potencjalnego zagrożenia dla środowiska naturalnego.
Projektowana sieć gazowa będzie pracowała pod ciśnieniem nie większym niż 0,5 MPa.
3.4. Obszar oddziaływania obiektu budowlanego.
Projektowana sieć gazowa oddziałuje w obrębie działek przez które przebiega i stanowi to pas
gruntu o szerokości 1m, którego linia środkowa pokrywa się z osią gazociągu.
Opis techniczny.
1. Materiał przewodowy.
Gazociągi wykonać z rur z polietylenu PE 100 o średnicy:

dn63 typoszeregu SDR 11
Rury muszą spełniać wymogi Normy PN-EN 1555-1:2004 Systemy przewodów rurowych z tworzyw
sztucznych do przesyłania paliw gazowych Polietylen (PE). Łączenie rur dn 63 łączenie wykonać z
wykorzystaniem kształtek elektrooporowych. W przypadkach zabudowy kształtek wykorzystać metody
zgrzewania z wykorzystaniem kształtek elektrooporowych.
2. Kształtki PE.
Na gazociągu zaprojektowano kształtki elektrooporowe.
Kształtki muszą posiadać aprobaty techniczne wydane przez IGNiG w Krakowie.
3. Armatura zaporowo-upustowa.
Na gazociągu w obszarze dz. 109 nie zaprojektowano armatury zaporowo - upustowej.
DURCZAK INSTALACJE
NIP PL 784 000 02 53 REGON 632370064
Tel./fax. 061 426 17 00 0048 502 309 117
4. Rury ochronne.
Na gazociągu zaprojektowano rurę przewiertową, spełniającą funkcje rury ochronnej i
przewiertowej w miejscu przekroczenia drogi krajowej nr 5 o nawierzchni asfaltowej.
Rurę ochronną należy wykonać z rur PE. Materiał, średnice i długości rury ochronnej opisano na planach
sytuacyjnych. Końce rury ochronnej uszczelnić pianką poliuretanową. W celu zachowania centryczności
rur przewodowej i ochronnej należy stosować pierścienie centrujące lub ślizgi.
5. Zmiana kierunku trasy gazociągu.
Zmiany
kierunku
gazociągu
należy
wykonywać
poprzez
zabudowywanie
kształtek
elektrooporowych PE. W przypadku niewielkich kątów zmiany kierunku trasy gazociągu wykonywać z
wykorzystaniem elastyczności rur, stosując promień gięcia wg. tabeli:
[oC]
+20
+10
0
[mm]
20 x dn
35 x dn
50 x dn
Temperatura otoczenia
Minimalny promień gięcia
dn – średnica zewnętrzna rury
6. Roboty ziemne.
6.1. Przed przystąpieniem do robót ziemnych należy powiadomić wszystkich użytkowników uzbrojenia
podziemnego o terminie rozpoczęcia prac.
6.2. Trasę gazociągu wytyczyć zgodnie z projektem przy użyciu służb geodezyjnych.
6.3. Zastosowanie maszyn mechanicznych do wykonywania wykopów jest możliwe wtedy, gdy w pobliżu
nie znajdują się urządzenia podziemne.
6.4. Głębokość wykopu powinna być taka, aby przykrycie gazociągu było nie mniejsze niż 100 cm, gdy
gazociąg układany jest w gruntach ornych, poboczu lub drodze oraz nie mniejsze niż 80 cm dla
pozostałych lokalizacji.
6.5. Minimalna szerokość wykopu powinna wynosić na odcinkach prostych
d + 20 cm, a na łukach
powinna być zwiększona o 50 %.
W przypadku konieczności wchodzenia monterów do wykopu szerokość dna powinna być o 40 cm szersza
od średnicy zewnętrznej rury i nie mniejsza niż 50 cm.
6.6. Odspojoną ziemię należy odrzucić na jedną stronę wykopu, na odległość około 0,70 m od jego
krawędzi.
6.7. W miejscach zagęszczenia uzbrojenia podziemnego wykonać próbne przekopy.
7. Układanie gazociągu.
Gazociąg posadowić na głębokości min. 1,5m w pasie drogowym drogi krajowej nr 5, dz. 109
DURCZAK INSTALACJE
NIP PL 784 000 02 53 REGON 632370064
Tel./fax. 061 426 17 00 0048 502 309 117
Gazociąg układać na 5-10 cm podsypce z piasku, z obsypką i 10 cm nadsypki z piasku. Przed ułożeniem
gazociągu w wykopie dno wykopu należy oczyścić z kamieni i korzeni. Na wysokości
20-30 cm nad gazociągiem układać żółtą taśmę sygnalizacyjną szerokości 20 cm, a pod gazociągiem taśmę
ostrzegawczo-lokalizacyjną o szerokości 6 cm, wykonaną z tworzywa sztucznego z wkładem ze stali
nierdzewnej lub przewód lokalizacyjny. Połączenia odcinków taśmy lub przewodu lokalizacyjnego
wykonać zgodnie z zaleceniami producenta, z zachowaniem ciągłości sygnału.
Na trasie projektowanego gazociągu może występować grunt torfowy.
8. Skrzyżowania gazociągu z przeszkodami terenowymi.
W przypadku wystąpienia kolizji gazociągu z istniejącymi przeszkodami terenowymi, skrzyżowania
należy zabezpieczyć zgodnie z PN-91/M-34501.
Zachować odległość min. 20cm pomiędzy gazociągiem a innymi elementami uzbrojenia podziemnego. W
przypadku zastosowania rur ochronnych dopuszcza się zmniejszenie tej odległości do 10cm.
9. Przekroczenie cieków wodnych.
Na trasie gazociągu i przyłącza nie występują urządzenia melioracji podstawowej i cieki naturalne.
10. Ciśnieniowa próba szczelności.
Próbę szczelności i wytrzymałości gazociągu należy wykonać po czyszczeniu gazociągu
(piankowym tłokiem czyszczącym) i przeprowadzać w czasie min. 24 godzin pod ciśnieniem min. 0,75
MPa. Próbę pneumatyczną należy wykonać powietrzem lub gazem obojętnym.
Wykres i protokół z przeprowadzonej próby szczelności stanowią element dokumentacji powykonawczoodbiorowej.
Próbę szczelności wykonać zgodnie z PN-EN 12327:2004 Systemy dostawy gazu. Procedury próby
ciśnieniowej, uruchamiania i unieruchamiania. Wymagania funkcjonalne.
11. Strefa kontrolowana gazociągu.
Strefę kontrolowaną projektowanych gazociągów ustalono zgodnie z Rozporządzeniem Ministra
Gospodarki z dnia 30 lipca 2001r. w sprawie warunków technicznych, jakim powinny odpowiadać sieci
gazowe, jak dla gazociągów średniego ciśnienia i stanowi ona pas gruntu o szerokości 1m, którego linia
środkowa pokrywa się z osią gazociągu.
12. Odpowietrzenie i zagazowanie gazociągu
Napełnienie i odpowietrzenie gazociągu są pracami gazoniebezpiecznymi i mogą być wykonywane
tylko przez osoby posiadające odpowiednie uprawnienia kwalifikacyjne. W celu odpowietrzenia i
zagazowania gazociągu należy zamontować kolumny wydmuchowe wykonane z rur stalowych. Kolumny
wydmuchowe montować na końcówkach gazociągów. Kolumna powinna być uziemiona i wyprowadzona
min. 3,0 m ponad poziom terenu.
DURCZAK INSTALACJE
NIP PL 784 000 02 53 REGON 632370064
Tel./fax. 061 426 17 00 0048 502 309 117
Z uwagi na rozbudowany układ gazociągu jego napełnienie i odpowietrzenie należy przeprowadzić w kilku
etapach (należy uzgodnić z RDG Gniezno). Przy etapowym napełnianiu gazociągu, wyznaczamy
każdorazowo strefy zagrożenia wybuchem na końcach rurociągów oraz należy zamontować uziemiony
układ wydmuchowy, wykonany z rury stalowej, wystającej co najmniej 3,0 m ponad poziom terenu.
Otwierając kontrolujemy przyrost ciśnienia, który nie może przekraczać 50kPa/min. Napełnienie uważa
się za zakończone, jeżeli wyniki trzech kolejnych pomiarów wykażą zawartość tlenu w paliwie gazowym
nie przekraczającą 2% objętości. Przed przystąpieniem do odpowietrzania zamykamy zasuwy które nie
obejmują danego etapu zagazowania. Po odpowietrzeniu danego etapu gazociągu w celu demontażu
kolumny wydmuchowej na końcówkach gazociągów należy założyć zaciski. Po zdemontowaniu kolumny i
przygrzaniu zaślepki elektrooporowej zamontować mufę naprawczą w miejscu, w którym był założony
zacisk. Miejsca w których sieć gazowa będzie się łączyć z następnym odcinkiem sieci, należy zakończyć
odpowiednim połączeniem PE/Stal i zasuwą odcinającą.
Po zakończeniu procesu odpowietrzania i zagazowywania należy sprawdzić czy wszystkie zasuwy są
otwarte.
DURCZAK INSTALACJE
NIP PL 784 000 02 53 REGON 632370064
Tel./fax. 061 426 17 00 0048 502 309 117
13. Wpływ projektowanego gazociągu na środowisko i jego wykorzystanie oraz na zdrowie ludzi i
obiekty sąsiednie.
13.1. Projektowany gazociąg
nie będzie emitował zanieczyszczeń gazowych, w tym zapachów,
zanieczyszczeń pyłowych i płynnych.
13.2. Podczas użytkowania gazociągu nie będą wytwarzane odpady.
13.3. Projektowany gazociąg nie będzie emitował hałasu i wibracji.
13.4. Gazociąg nie wpływa na istniejący drzewostan, powierzchnię ziemi, w tym glebę, a także na wody
powierzchniowe i podziemne.
Przyjęte w projekcie rozwiązania eliminują wpływ gazociągu na środowisko przyrodnicze, zdrowie
ludzi i inne obiekty budowlane.
14. Wytyczne BHP.
Wszystkie roboty objęte niniejszym opracowaniem wykonać zgodnie z aktualnie obowiązującymi
przepisami BHP i wg „Warunków Technicznych wykonania i odbioru robót budowlano-montażowych cz.II
Instalacje Sanitarne i Przemysłowe”.
Szczególną uwagę zwrócić na zabezpieczenie wykopów przez właściwe oznakowanie i oświetlenie.
15. Dokumentacja powykonawcza.

projekt sieci gazowej poprawiony o zmiany wynikłe w czasie budowy,

kartę technologiczną zgrzewania,

protokoły zgrzewania,

listy zgrzewów,

karty kontrolne zgrzewów,

kserokopię uprawnień inspektora nadzoru, kierownika budowy i zgrzewacza,

protokół z próby szczelności,

protokół odbioru niwelacji dna wykopu,

protokół oczyszczenia gazociągu,

pozwolenie na budowę,

dziennik budowy,

oświadczenie geodety o zgodności wykonania gazociągu z projektem,

inwentaryzację geodezyjną,
16. Uwagi dodatkowe.

przed przystąpieniem do robót ziemnych należy zawiadomić instytucje i użytkowników, których
przewody znajdują się w pobliżu trasy gazociągu.

w miejscach szczególnego uzbrojenia podziemnego wykonać próbne przekopy.
DURCZAK INSTALACJE
NIP PL 784 000 02 53 REGON 632370064
Tel./fax. 061 426 17 00 0048 502 309 117

włączenie gazociągu do czynnej sieci gazowej wykonać zgodnie z instrukcją prac gazoniebezpiecznych.

roboty w pasach dróg gminnych, powiatowych i krajowych prowadzić zgodnie z warunkami
określonymi w uzgodnieniu zarządcy drogi.

nie wyklucza się występowania w terenie urządzeń podziemnych dla których brak było informacji
branżowych i nie zostały zinwentaryzowane.
DURCZAK INSTALACJE
NIP PL 784 000 02 53 REGON 632370064
Tel./fax. 061 426 17 00 0048 502 309 117
INFORMACJA DOTYCZĄCA
BEZPIECZEŃSTWA I OCHRONY ZDROWIA
OBIEKT:
Gazociąg śr/c z rur PE o średnicy dn 63
LOKALIZACJA: miejscowość Modliszewo, gm. Gniezno
INWESTOR:
Gmina Gniezno
62-200 Gniezno
Opis:
1. Budowa gazociągu śr/c z rur PE dn 63 mm.
2. Podczas robót nie występują obiekty budowlane podlegające rozbiórce lub adaptacji.
3. Nie występują elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie
bezpieczeństwa i zdrowia ludzi.
4. Podczas realizacji robót budowlanych nie występują zagrożenia dla pracowników i osób
postronnych:
 roboty ziemne prowadzone do głębokości nie przekraczającej 1,5 m i zgodnie z obowiązującymi
przepisami BHP,
 roboty ziemne o głębokości od 1,5 m do 3,0 m będą wykonywane z bezpiecznym ukosowaniem
ścian odpowiednim dla rodzaju gruntu
 kolizje występujące na trasie gazociągu należy zabezpieczyć zgodnie z przepisami
i normami,
5. Przed rozpoczęciem robót należy przeprowadzić instruktaż BHP dla pracowników informujący o
ewentualnych zagrożeniach.
6. Dokumenty budowy znajdować się będą w siedzibie inwestora: Gmina Gniezno, ul. Al. Reymonta 911, 62-200 Gniezno
7. Prowadzone prace nie wchodzą w szczegółowy zakres robót budowlanych, o których mowa w art.
21a, ust.2, pkt. 1-10 ustawy (zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 27 sierpnia
2002 r.)
8. Nie jest wymagane sporządzenie części rysunkowej.
Sporządził:
DURCZAK INSTALACJE
NIP PL 784 000 02 53 REGON 632370064
Tel./fax. 061 426 17 00 0048 502 309 117
Gniezno, 11.07.2016 r.
ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW
Średnica
lp.
1
63
Jedn
m
ilość
4835
Rura przewiertowa PE dn 110
m
107
Drut sygnalizacyjny
m
4835
Taśma ostrzegawcza koloru żółtego
m
4835
Materiał
Rura PE 100 dn 63 SDR 11
2
3
4
ZESTAWIENIE TYPU NAWIERZCHNI DO ODTWORZENIA
Nawierzchnie :
teren gruntowy
jezdnia asfaltowa
przewiert dn 110
jednostka długość gazociągu
m
5,0
m
14,0
m
19,0
UWAGA : Sposób odtworzenia nawierzchni określa Decyzja Lokalizacyjna Zarządcy drogi .
DURCZAK INSTALACJE
NIP PL 784 000 02 53 REGON 632370064
Tel./fax. 061 426 17 00 0048 502 309 117
ZESTAWIENIE GAZOCIĄGÓW ORAZ WŁAŚCICIELI
Lp
1
Rys
5
DURCZAK INSTALACJE
NIP PL 784 000 02 53 REGON 632370064
Tel./fax. 061 426 17 00 0048 502 309 117
działka
109
Ark. Miejscowość
2
Modliszewo
Obręb
Właściciel
Modliszewo
Krajowych i Autostrad
Oddział w Poznaniu ul.
Siemiradzkiego 5a
60-763 Poznań
KW
Decyzja / zgoda
Długość wg
średnicy [m]
63mm
19,0
74810/5
O.PO.Z3.4341.35.2016.jp

17.Opis techniczny - Urząd Gminy Gniezno

Transkrypt

Podobne dokumenty

arkusz danych RIVIA koncentrat do plukania dream blue

Pobierz załącznik 1.

Podanie o przyjęcie do Szkoły Policealnej dla Dorosłych

marzec 2006 - Publiczne Gimnazjum w Przysusze

zapisz pdf

zapisz pdf

Pobierz zaproszenie
