Specyfikaja techniczna wykonania i odbioru robót

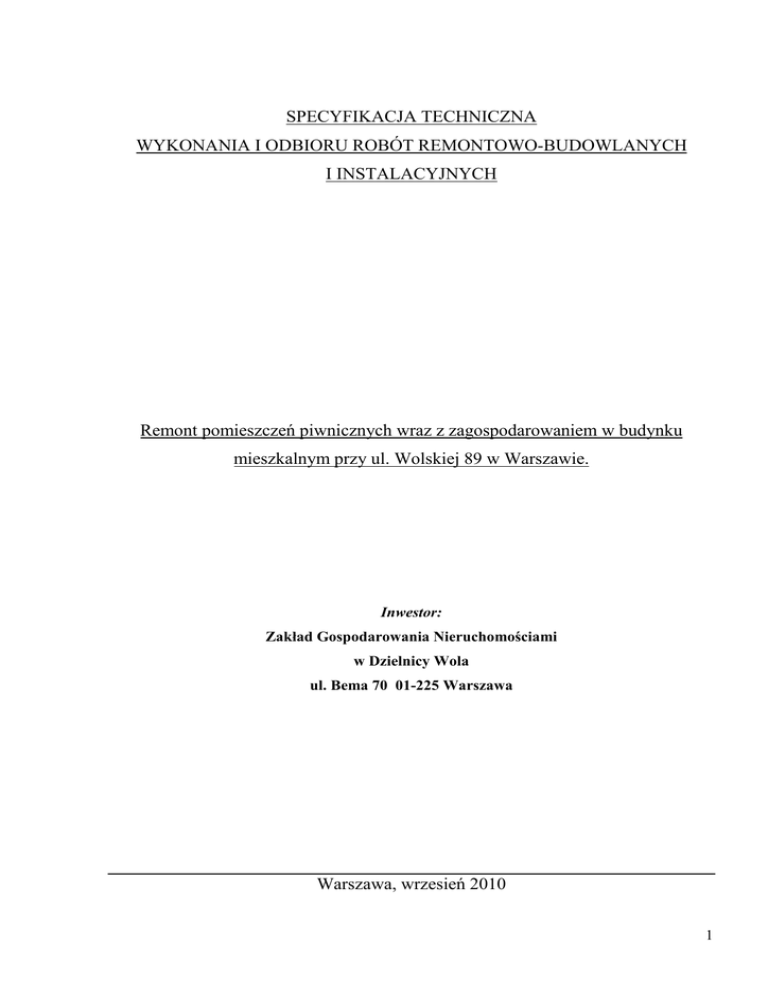

SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT REMONTOWO-BUDOWLANYCH I INSTALACYJNYCH Remont pomieszczeń piwnicznych wraz z zagospodarowaniem w budynku mieszkalnym przy ul. Wolskiej 89 w Warszawie. Inwestor: Zakład Gospodarowania Nieruchomościami w Dzielnicy Wola ul. Bema 70 01-225 Warszawa Warszawa, wrzesień 2010 1 SPIS TREŚCI: 1 CZĘŚĆ OGÓLNA ................................................................................................. 4 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 1.10 2 WSTĘP.......................................................................................................................................................4 WYMAGANIA OGÓLNE.........................................................................................................................5 MATERIAŁY ............................................................................................................................................8 SPRZĘT I MASZYNY ..............................................................................................................................8 TRANSPORT.............................................................................................................................................8 WYKONANIE ROBÓT.............................................................................................................................9 KONTROLA JAKOŚCI ROBÓT ..............................................................................................................9 OBMIAR ROBÓT .....................................................................................................................................9 ODBIÓR ROBÓT ....................................................................................................................................10 PRZEPISY I NORMY STOSOWANE PRZY REALIZACJI KONTRAKTU........................................10 ROBOTY ROZBIÓRKOWE ................................................................................ 11 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 2.10 3 WSTĘP.....................................................................................................................................................11 MATERIAŁY ..........................................................................................................................................11 SPRZĘT ...................................................................................................................................................11 TRANSPORT...........................................................................................................................................12 WYKONANIE ROBÓT...........................................................................................................................12 KONTROLA JAKOŚCI ROBÓT ............................................................................................................12 OBMIAR ROBÓT ...................................................................................................................................13 PRZEJĘCIE ROBÓT ...............................................................................................................................13 CENA KONTRAKTOWA I PŁATNOŚCI .............................................................................................13 PRZEPISY ZWIĄZANE .........................................................................................................................13 ROBOTY BETONOWE I IZOLACYJNE.............................................................. 13 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 3.10 4 WSTĘP.....................................................................................................................................................13 MATERIAŁY ..........................................................................................................................................13 SPRZĘT ...................................................................................................................................................14 TRANSPORT...........................................................................................................................................14 WYKONANIE ROBÓT...........................................................................................................................14 KONTROLA JAKOŚCI...........................................................................................................................15 OBMIAR ROBÓT ...................................................................................................................................16 PRZEJĘCIE ROBÓT ...............................................................................................................................16 CENA KONTRAKTOWA I PŁATNOŚCI .............................................................................................16 PRZEPISY ZWIĄZANE .........................................................................................................................16 ROBOTY MURARSKIE ...................................................................................... 17 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9 4.10 5 WSTĘP.....................................................................................................................................................17 MATERIAŁY ..........................................................................................................................................17 SPRZĘT ...................................................................................................................................................17 TRANSPORT...........................................................................................................................................17 WYKONANIE ROBÓT...........................................................................................................................17 KONTROLA JAKOŚCI...........................................................................................................................17 OBMIAR ROBÓT ...................................................................................................................................18 PRZEJĘCIE ROBÓT ...............................................................................................................................18 CENA KONTRAKTOWA I PŁATNOŚCI .............................................................................................18 PRZEPISY ZWIĄZANE .........................................................................................................................18 MONTAś DRZWI................................................................................................ 18 5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 5.9 5.10 6 WSTĘP.....................................................................................................................................................18 MATERIAŁY ..........................................................................................................................................18 SPRZĘT ...................................................................................................................................................19 TRANSPORT...........................................................................................................................................19 WYKONANIE ROBÓT...........................................................................................................................19 KONTROLA JAKOŚCI...........................................................................................................................19 OBMIAR ROBÓT ...................................................................................................................................19 PRZEJĘCIE ROBÓT ...............................................................................................................................20 CENA KONTRAKTOWA I PŁATNOŚCI .............................................................................................20 PRZEPISY ZWIĄZANE .........................................................................................................................20 ROBOTY TYNKARSKIE..................................................................................... 20 6.1 WSTĘP.....................................................................................................................................................20 2 6.2 6.3 6.4 6.5 6.6 6.7 6.8 6.9 6.10 MATERIAŁY ..........................................................................................................................................20 SPRZĘT ...................................................................................................................................................20 TRANSPORT...........................................................................................................................................20 WYKONANIE ROBÓT...........................................................................................................................20 KONTROLA JAKOŚCI ROBÓT ............................................................................................................22 OBMIAR ROBÓT ...................................................................................................................................22 PRZEJĘCIE ROBÓT ...............................................................................................................................22 CENA KONTRAKTOWA I PŁATNOŚCI .............................................................................................22 PRZEPISY ZWIĄZANE .........................................................................................................................23 7. ROBOTY INSTALACYJNE ELEKTRYCZNE............................................................ 23 7.1 WSTĘP ............................................................................................................................................................23 7.2. MATERIAŁY.................................................................................................................................................23 7.3. SPRZĘT..........................................................................................................................................................23 7.4.TRANSPORT ...................................................................................................................................................23 7.5. WYKONANIE ROBÓT .................................................................................................................................23 7.6 KONTROLA JAKOŚCI ..................................................................................................................................25 7.7 OBMIAR ROBÓT...........................................................................................................................................25 RZEJĘCIE ROBÓT................................................................................................................................................25 7.9 CENA KONTRAKTOWA I PŁATNOŚCI .....................................................................................................25 7.10 PRZEPISY ZWIĄZANE...............................................................................................................................25 3 1 CZĘŚĆ OGÓLNA 1.1 WSTĘP 1.1.1 Nazwa Zamówienia Niniejsza Specyfikacja Techniczna odnosi się do remontu pomieszczeń piwnicznych wraz z ich zagospodarowaniem w budynku mieszkalnym przy ul. Wolskiej 89 w Warszawie. 1.1.2 Opis ogólny Przedmiotem opracowania jest specyfikacja techniczna remontu pomieszczeń piwnicznych wraz z zagospodarowaniem w budynku mieszkalnym przy ul. Wolskiej 89 w Warszawie. Nie podlega zmianie zasadnicza funkcja pomieszczeń. Głównym celem jest poprawa funkcjonalności podziemia, poprawa stanu technicznego i przedłuŜenie okresu uŜytkowania obiektu, Zakres robót: prace wstępne - uporządkowanie piwnic, rozbiórki fragmentów ścianek działowych, odgruzowanie skucie i rozbiórka fragmentów istniejącego podłoŜa betonowego (głównie korytarze), wybranie podsypki piaskowej i gruntu do poziomu ław fundamentowych; skucie pozostałości starych tynków na ścianach; oczyszczenie i odgrzybienie ścian; wykonanie nowych warstw podłoŜa pod posadzki wg rysunków; wykonanie opaski przeciwwodnej ścian fundamentowych metoda termo iniekcji wykonanie izolacji przeciwwilgociowej - 2 x papa zgrzewalna wykonanie nowej posadzki - beton zatarty 4 cm wzmocniony siatką stalową; naprawa schodów betonowych z wylaniem warstwy wyrównawczej; wykonanie ścianek działowych bloczków silikatowych z montaŜem drzwi; wykonanie instalacji elektrycznych oświetlenia i gniazd w korytarzach i w pom. administracyjnym - wg proj. instalacji elektrycznych, wykonanie posadzki z gresu w pomieszczeniu administracyjnym. montaŜ grzejników i umywalki w pomieszczeniu administracyjnym wykonanie wewnętrznych tynków renowacyjnych na ścianach zewnętrznych i konstrukcyjnych; montaŜ barierki stalowej przy schodach; 4 1.1.3 Ogólny zakres robót 1.1.3.1 Roboty rozbiórkowe i demontaŜowe 1.1.3.2 Roboty betonowe i izolacyjne 1.1.3.3 Roboty montaŜowe drzwi 1.1.3.4 Roboty tynkarskie 1.1.3.5 Roboty ścian z bloczków silikatowych 1.1.3.6 Roboty instalacyjne elektryczne 1.1.4 Określenia podstawowe Materiały - Wszystkie materiały niezbędne do wykonania robót powinny być zaakceptowane przez inspektora nadzoru. Materiały uŜyte do wykonania robót powinny być nowe i pełnowartościowe za wyjątkiem materiałów uŜywanych do odtworzenia i oznaczonych w pozycjach kosztorysu jako materiały z odzysku. Wykonawca – jednostka prawna, która wygrała przetarg na wykonanie Kontraktu w pełni odpowiedzialna za jakość i bezpieczeństwo wykonania robót zgodnie ze SIWZ. Zmiany konieczne i odstępstwa od dokumentacji, które mogą wyniknąć w czasie wykonywania robót wykonawca moŜe wprowadzić tylko pod warunkiem uzyskania akceptacji Inspektora Nadzoru. Zamawiający – jednostka gospodarcza prawna ogłaszająca przetarg na wykonanie kontraktu upowaŜniona do wyboru Wykonawcy i podpisania stosownych umów kontraktowych. Zamawiający ma prawo do nadzorowania prowadzonych przez Wykonawcę robót. W imieniu Zamawiającego działa Inspektor Nadzoru. Teren Budowy – wydzielona, ogrodzona i odpowiednio zorganizowana część budynku i terenu, na którym są wykonywane wszelkiego rodzaju roboty budowlane, montaŜowe i instalacyjne. 1.2 WYMAGANIA OGÓLNE Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową, za jakość zastosowanych materiałów i wykonanych robót oraz za ich zgodność z dokumentacją, wymaganiami specyfikacji technicznej i poleceniami zarządzającego realizacją przedmiotu umowy. Decyzje zarządzającego realizacją przedmiotu umowy dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach zawartych w umowie, dokumentacji i specyfikacji technicznej oraz aktualnie obowiązujących normach i wytycznych wykonania i odbioru robót. 1.2.1 Organizacja robót budowlanych – obowiązki Kierownika Budowy - Protokolarne przejęcie od Inwestora i odpowiednie zabezpieczenie terenu budowy. Prowadzenie dokumentacji budowy. Kierowanie budową w sposób zgodny, Prawem Budowlanym, Polskimi Normami oraz przepisami BHP i ppoŜ. Wstrzymanie robót w przypadku stwierdzenie moŜliwości powstania zagroŜenia oraz bezzwłocznego zawiadomienia o tym właściwego organu Zgłaszanie inspektorowi nadzoru wykonanych robót do sprawdzenia i odbioru 1.2.2 Zgodność Robót ze ST i Dokumentami Wykonawcy W przypadku rozbieŜności w ustaleniach poszczególnych dokumentów obowiązuje kolejność ich waŜności wymieniona w Umowie. 5 Wszystkie wykonane roboty i dostarczone materiały powinny być zgodne z dokumentacją. Cechy materiałów i elementów budowli muszą być jednorodne i wykazywać bliską zgodność z określonymi wymaganiami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji. 1.2.3 Błędy lub opuszczenia ST nie rości sobie pretensji do miana wyczerpującej i Wykonawca winien to wziąć pod uwagę przy wykonywaniu dokumentów Wykonawcy i robót wchodzących w zakres Kontraktu. Wykonawca nie moŜe wykorzystywać błędów lub opuszczeń w ST, a o ich wykryciu winien natychmiast powiadomić Zamawiającego, który dokona odpowiednich poprawek, uzupełnień lub interpretacji. W przypadku rozbieŜności pomiar rzeczywisty w terenie jest waŜniejszy od odczytu ze skali rysunków. 1.2.4 Stosowanie przepisów prawa i norm Wykonawca jest zobowiązany do bezwzględnego przestrzegania Prawa Polskiego w trakcie projektowania, realizacji i ukończenia robót. Wykonawca będzie stosował się do prawa regulującego warunki i wymogi w zakresie celu jakiemu mają słuŜyć roboty objęte Kontraktem. Jako obowiązujące będą prawa aktualne na dzień przejęcia robót przez Zamawiającego. W róŜnych miejscach ST podane są odnośniki do norm zharmonizowanych oraz Polskich Norm. Normy te winny być traktowane jako integralna część ST i czytane w połączeniu z dokumentacją, w której są wymienione. Wykonawca jest zobowiązany do przestrzegania innych norm zharmonizowanych oraz krajowych, które obowiązują w związku z wykonaniem prac objętych Kontraktem i do stosowania ich postanowień na równi z wszystkimi innymi wymaganiami, zawartymi w dokumentacji i Specyfikacji Technicznej. Zakłada się, iŜ Wykonawca dogłębnie zaznajomił się z treścią i wymaganiami tych norm. W razie potrzeby Normy mogą zostać zastąpione innymi, pod warunkiem, Ŝe Wykonawca uzasadni ten fakt przed Inspektorem Nadzoru i jedynie w wypadku uzyskania pisemnej zgody od Inspektora Nadzoru. Szczegółowa lista norm jest dostępna w Polskim Komitecie Normalizacyjnym (http://www.pkn.com.pl). Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie wykorzystania opatentowanych urządzeń lub rozwiązań. 1.2.5 Polecenia Inspektora Nadzoru Polecenie Inspektora Nadzoru rozumiane jest jako wszelkie polecenie przekazane Wykonawcy przez Inspektora Nadzoru, w formie pisemnej, dotyczące sposobu realizacji robót lub innych spraw związanych z prowadzeniem budowy. Polecenia Inspektora Nadzoru będą wykonywane w czasie określonym w poleceniu wykonania robót. JeŜeli warunek ten nie zostanie spełniony, roboty mogą zostać przez Inspektora Nadzoru zawieszone. Wszelkie dodatkowe koszty wynikające z zawieszenia robót będą obciąŜały Wykonawcę. 1.2.6 Zabezpieczenie interesów osób trzecich Teren budowy powinien być zabezpieczony przed dostępem osób postronnych. Wykonawca powinien przedstawić Inwestorowi polisę ubezpieczającą go przed roszczeniami związanymi z uszkodzeniami ciała oraz szkodami majątkowymi osób trzecich powstałych w trakcie realizacji prac. 6 1.2.7 Ochrona środowiska W trakcie realizacji robót Wykonawca ma obowiązek znać i stosować się do przepisów zawartych w regulacjach prawnych w zakresie ochrony środowiska. Podczas realizacji robót wykonawca będzie podejmował wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów dot. Ochrony środowiska na terenie i wokół niego oraz będzie unikać działań szkodliwych dla innych jednostek występujących na tym terenie w zakresie zanieczyszczeń, hałasu lub innych czynników powodowanych jego działalnością. 1.2.8 Warunki bezpieczeństwa i ochrony zdrowia Podczas realizacji robót wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy oraz bezpieczeństwa i ochrony zdrowia. W szczególności wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz niespełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzieŜ dla ochrony Ŝycia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, Ŝe wszelkie koszty związane z wypełnieniem wymagań określonych powyŜej nie podlegają odrębnej zapłacie i są uwzględnione w cenie kontraktowej. W zakresie wymogów bezpieczeństwa i higieny pracy oraz bezpieczeństwa i ochrony zdrowia Wykonawcę w szczególności obowiązują: 1) Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r., w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1125, 1126, 2003 r). 2) Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r., w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401, 2003 r.). 3) Rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2002 r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagroŜenia bezpieczeństwa i zdrowia ludzi. (Dz. U. Nr 151, poz. 1256, 2002 r.). 1.2.9 Warunki ochrony przeciwpoŜarowej Wykonawca zobowiązuje się do przestrzegania przepisów ochrony przeciwpoŜarowej. Ma on obowiązek utrzymywać sprawny sprzęt przeciwpoŜarowy na terenie budynku. Materiały łatwopalne będą przechowywane zgodnie z przepisami przeciwpoŜarowymi, w bezpiecznej odległości od składowisk i w miejscach niedostępnych dla osób trzecich. Wykonawca będzie odpowiedzialny za wszystkie straty spowodowane poŜarem wywołanym jako rezultat robót oraz przez personel wykonawczy. 1.2.10 Zaplecze dla potrzeb Wykonawcy Wykonawca zobowiązany jest do zapewnienia zaplecza budowy, w skład którego wejdą pomieszczenia socjalne z WC oraz zamknięte pomieszczenie magazynowe. W przypadku braku moŜliwości wskazania pomieszczeń w budynku, Inwestor wyznaczy wykonawcy miejsce ustawienia tymczasowego zaplecza budowy na zewnątrz budynku. Wymagania dotyczące potrzeb wykonawcy w zakresie zaplecza budowy oraz warunków odpłatności i dostępu zostaną ustalone pomiędzy przedstawicielami Wykonawcy i Inwestora do czasu protokolarnego przekazania budowy. 7 1.2.11 Zatrudnieni Pracownicy Robotnicy i personel techniczny przebywający stale na terenie budowy winien uŜywać odpowiednich i ujednoliconych roboczych uniformów lub kombinezonów. Ubrania robocze winny być wygodne i dostosowane do wypełniania przez noszące osoby ich obowiązków. KaŜdy pracownik przebywający na terenie budowy stale bądź okresowo oraz osoby wizytujące muszą posiadać przy sobie identyfikatory zamocowane do odzieŜy w sposób umoŜliwiający ich odczytanie. Goście lub wizytujący muszą posiadać identyfikatory z napisem "Gość" oraz nazwę jednostki, która ponosi odpowiedzialność za ich pobyt na terenie budowy. Wykonawca będzie odpowiedzialny za kontrolę wprowadzenia niniejszych wytycznych. Inspektor nadzoru ma prawo zwrócić uwagę Wykonawcy na konieczność dochowania w/w warunków. Ma równieŜ prawo do odsunięcia od robót pracowników nie spełniających w/w warunków do momentu ich spełnienia. 1.2.12 Warunki organizacji ruchu Roboty wykonywane w ramach remontu są robotami wykonywanymi na terenie wewnętrznym i nie ma wymogu wykonywania projektu organizacji ruchu. 1.3 MATERIAŁY 1.3.1 Źródła uzyskania materiałów Wykonawca przedłoŜy szczegółową informację o atestach materiałów wykorzystywanych do realizacji mowy. 1.3.2 Kontrola materiałów i atesty Zarządzający realizacją moŜe okresowo kontrolować dostarczone na budowę materiały, aby sprawdzić czy są one zgodne z wymaganiami. Wykonawca ma obowiązek zapewnić dostęp do materiałów pomoc przy ich badaniu. W przypadku gdy zostanie stwierdzona niezgodność uŜytych materiałów z wymaganiami określonymi w specyfikacjach technicznych, nie zostaną one dopuszczone do wbudowania. Materiały takie winny być usunięte przez Wykonawcę, a wykonane roboty z takich materiałów podlegają rozbiórce. 1.3.3 Przechowywanie i składowanie materiałów Wykonawca zapewni, aby składowane materiały do czasu ich uŜycia były zabezpieczone przez zniszczeniem lub uszkodzeniem i zachowają swoją jakość do chwili wbudowania. Materiały te mają być w kaŜdej chwili dostępne do przeprowadzenia inspekcji przez zarządzającego realizacją przedmiotu umowy aŜ do chwili wbudowania. 1.4 SPRZĘT I MASZYNY Wykonawca jest zobowiązany do uŜywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak teŜ przy wykonywaniu czynności pomocniczych oraz w trakcie transportu, załadunku i wyładunku materiałów, sprzętu itp. Sprzęt uŜywany przez Wykonawcę powinien uzyskać akceptację Inspektora Nadzoru. Wykonawca dostarczy zarządzającemu realizacją przedmiotu umowy kopie dokumentów potwierdzających dopuszczenie sprzętu do uŜytkowania, tam gdzie to wymagane jest przepisami. Wykonawca będzie konserwować i naprawiać lub wymieniać sprzęt niesprawny. 1.5 TRANSPORT 8 Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, który nie wpłynie niekorzystnie na jakość wykonywanych robót i właściwości przewoŜonych materiałów. Liczba środków transportu powinna zapewnić prowadzenie robót zgodnie ze wskazaniami zarządzającego w terminach przewidzianych umową. Środki transportu powinny być kryte i zabezpieczone przed opadami atmosferycznymi. Materiały przewoŜone na środkach transportu winny być zabezpieczone przed przemieszczaniem się i układane zgodnie z warunkami transportu. Skrzynia ładunkowa winna być czysta, bez uszkodzeń mechanicznych oraz ostrych krawędzi i załamań powodujących zniszczenie wyrobu. Środki transportu nie spełniające tych warunków będą usunięte z terenu budowy na polecenie zarządzającego realizacją przedmiotu umowy. Wykonawca jest zobowiązany usuwać na bieŜąco na własny koszt wszelkie uszkodzenia i zanieczyszczenia spowodowane przez jego pojazdy na drogach publicznych oraz dojazdach do terenu budowy. 1.6 WYKONANIE ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z warunkami umowy oraz za jakość stosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją, wymaganiami specyfikacji technicznych oraz poleceniami zarządzającego realizacją przedmiotu umowy. Wykonawca w dniu wprowadzenia na teren budowy przedstawi Inspektorowi Nadzoru do akceptacji harmonogram robót uwzględniający wszystkie warunki w jakich będą wykonywane. Wykonawca robót ponosi wszystkie koszty związane realizacja robót w tym za dzierŜawę terenu pod zaplecze budowy lub kontenery do wywozu gruzu lub za najem pomieszczeń. Wykonawca robót zobowiązany jest do zawarcia umowy ryczałtowej z dostawca energii elektrycznej oraz montaŜ wodomierza w miejscu wskazanym przez inspektora nadzoru, celem prawidłowego rozliczenia z ilości pobranej wody. 1.7 KONTROLA JAKOŚCI ROBÓT Celem kontroli robót będzie takie sterowanie ich przygotowaniem i wykonaniem aby osiągnąć załoŜoną jakość robót. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakości materiałów. W szczególności kontroli będą odpowiadały roboty zanikające. Wszystkie materiały uŜyte w procesie robót remontowych powinny odpowiadać normom i specyfikacji technicznej. Wykonawca zapewnia system kontroli z wszystkimi urządzeniami zapewniającymi badanie materiałów oraz jakości wykonanych robót. MoŜna tez na zlecenie zarządzającego przeprowadzić dodatkowe badanie tych materiałów, które budzą wątpliwość co do jakości, o ile kwestionowane materiały nie zostaną przez wykonawcę usunięte lub ulepszone z własnej woli. Koszty tych dodatkowych badań pokrywa wykonawca tylko w przypadku stwierdzenia usterek. Kontrolę z ramienia Inwestora przeprowadzać będzie inspektor nadzoru. 1.8 OBMIAR ROBÓT Obmiar robót powinien zawierać zestawienia robót podstawowych w kolejności ich wykonania wraz z ich szczegółowym opisem lub wskazaniem podstaw ustalających szczegółowy opis oraz wskazaniem właściwych specyfikacji technicznych wykonania i odbioru robót budowlanych z wyliczeniem i zestawieniem ilości jednostek przedmiarowych robót podstawowych. - Jednostką obmiaru robót dla dostawy, montaŜu lub demontaŜu urządzeń jest 1sztuka lub 1m(metr), - Jednostką obmiaru robót wykończeniowych ścian i posadzek jest m2 (metr kwadratowy), - Jednostką obmiaru robót dla transportu materiałów jest 1t (tona) lub 1m3(metr sześcienny) 9 Wszystkie urządzenia i sprzęt pomiarowy stosowany w trakcie dokonywania obmiaru robót i dostarczone przez wykonawcę musza być zaakceptowane przez zarządzającego realizacją przedmiotu umowy. Obmiary będą przeprowadzane przed częściowym i ostatecznym odbiorem robót a takŜe w przypadku występowania dłuŜszej przerwy w robotach lub zmiany wykonawcy. Obmiary robót zanikających i podlegających zakryciu przeprowadza się przed ich zakryciem. 1.9 ODBIÓR ROBÓT Ostateczny odbiór polega na ocenie rzeczywistego wykonania robót w odniesieniu do ilości, jakości i wartości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę bezzwłocznym powiadomieniem na piśmie o tym fakcie zarządzającego realizacją przedmiotu umowy. Odbiór nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez zarządzającego realizacją zakończenia robót i przyjęcia dokumentów. Odbioru dokona komisja wyznaczona przez zamawiającego w obecności zarządzającego i wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłoŜonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania z dokumentacją i specyfikacja techniczną. W toku odbioru ostatecznego komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbiorów zanikających, zwłaszcza w zakresie wykonania robót uzupełniających i poprawkowych. W przypadku niewykonania wyznaczonych robót poprawkowych i uzupełniających komisja przerwie swoje czynności i ustali nowy termin odbioru. W przypadku, gdy komisja stwierdzi, Ŝe jakość wykonanych robót nieznacznie odbiega od wymaganej dokumentacji i specyfikacji technicznych z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu, komisja dokona potrąceń oceniając pomniejszoną wartość wykonywanych robót w stosunku do wymagań przyjętych w dokumentach umowy. 1.9.1 Dokumenty do dokonania odbioru: - Specyfikacje techniczne wykonania i odbioru robót, Deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów zgodnie z warunkami technicznymi, W przypadku, gdy wg komisji roboty pod względem przygotowania dokumentacyjnego nie są gotowe komisja wyznacza w porozumieniu z wykonawcą ponowny termin odbioru ostatecznego robót. Wszystkie zarządzone przez komisje roboty poprawkowe lub uzupełniające będą zestawione a termin wykonania wyznaczy komisja. 1.10 PRZEPISY I KONTRAKTU NORMY STOSOWANE PRZY REALIZACJI Wymagania Zamawiającego powołują się na przepisy prawa – ustawy, rozporządzenia, normy, instrukcje. JeŜeli tego nie określono, naleŜy przyjmować ostatnie wydania dokumentów oraz bieŜące aktualizacje. Od Wykonawcy będzie wymagane spełnienia ich zapisów i wymagań w trakcie realizacji robót. - Ustawa z dnia 7 lipca 1994r., - Prawo budowlane (Dz. U. Nr 89, poz. 414, z późniejszymi zmianami), - Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 Nr 75 poz. 690), z późniejszymi zmianami, - Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z dn. 19.03.2003 r. Nr 47, poz.401) 10 - - - - A takŜe: Rozporządzenie Ministra Infrastruktury z 24 stycznia 2004 roku w sprawie metod i podstaw sporządzania kosztorysu inwestorskiego (Dz. U. nr 130 poz. 1389 z maja 2004). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16.06.2003 roku w sprawie ochrony przeciwpoŜarowej budynków, innych obiektów budowlanych i terenów (Dz. U. nr 121/2003 poz. 1138) Ustawa o wyrobie budowlanym z 16.04.2004 (DZ.U. nr 92/2004 poz. 881) Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 w (Dz. U. Nr 148/2004 poz. 2041), Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia 28 marca 1972 r w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montaŜowych i rozbiórkowych, Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy, Rozporządzenie Ministra Pracy i Opieki Społecznej oraz Zdrowia z dnia 1 kwietnia 1953 r w sprawie bezpieczeństwa i higieny pracy pracowników zatrudnionych przy ręcznym dźwiganiu i przenoszeniu cięŜarów. wymagania i badania przy odbiorze oraz inne obowiązujące PN (EN-PN) lub odpowiednie normy krajów w zakresie przyjętym przez polskie prawodawstwo. 2 ROBOTY ROZBIÓRKOWE 2.1 WSTĘP 2.1.1 Zakres Robót Zakres prac realizowanych w ramach robót rozbiórkowych. DemontaŜ części ścianek działowych zgodnie przedmiarem robót. DemontaŜ drzwi wewnętrznych w zakresie określonym w przedmiarze. Rozbiórka posadzek betonowych i wywóz nadmiaru gruntu i gruzu. Skucie pozostałości starych tynków na ścianach 2.1.2 Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami, postanowieniami Kontraktu oraz definicjami podanymi w części ogólnej Specyfikacji Technicznej. 2.2 MATERIAŁY Ogólne wymagania dotyczące materiałów przedstawiono w punkcie 1.3. 2.3 SPRZĘT Wykonawca przystępujący do wykonania robót rozbiórkowych powinien wykazać się moŜliwością korzystania z następującego sprzętu: - samochody cięŜarowe, - szlifierki kątowe - piły mechaniczne, - palniki acetylenowe, 11 - drobny sprzęt pomocniczy. 2.4 TRANSPORT Ogólne wymagania dotyczące transportu przedstawiono w punkcie 1.5 Specyfikacji Technicznej. Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość robót i właściwości przewoŜonych towarów. Środki transportu winny być zgodne z ustaleniami Programu Zapewnienia Jakości oraz Projektu Organizacji Robót. Przy ruchu po drogach publicznych pojazdy muszą spełniać wymagania przepisów ruchu drogowego tak pod względem formalnym jak i rzeczowym. Materiał z rozbiórki moŜna przewozić dowolnym środkiem transportu. 2.5 WYKONANIE ROBÓT Roboty rozbiórkowe naleŜy wykonać ręcznie lub odpowiednim, sprawnym technicznie sprzętem mechanicznym z zachowaniem ostroŜności. Elementy zabudowy nie podlegające rozbiórce, a zlokalizowane w rejonie robót rozbiórkowych naleŜy odpowiednio zabezpieczyć. Roboty rozbiórkowe naleŜy prowadzić w sposób umoŜliwiający maksymalny odzysk materiałów rozbiórkowych. Wszystkie elementy moŜliwe do powtórnego wykorzystania powinny być usuwane bez powodowania zbędnych uszkodzeń i przewiezione na miejsce zaakceptowane przez Inspektora Nadzoru. Gruz i materiały drobnicowe naleŜy usuwać z rejonu robót na bieŜąco, wywoŜąc na wskazane składowisko odpadów. Prace wstępne obejmują odpowiednie przygotowanie podłoŜa - oczyszczenie, wzmocnienie, wyrównanie, zatamowanie ewentualnych przecieków oraz uszczelnienie detali - przejść rur, szczelin., a takŜe rozbiórki warstw podłoŜa do poziomu ław fundamentowych, oczyszczenie i odgrzybienie ścian, odgruzowanie pomieszczeń i rozbiórki ścianek działowych wg rysunku. 2.5.1 DemontaŜ posadzek, fragmentów ścian NaleŜy wykonać zabezpieczenia dotyczące bhp odizolować pomieszczenia w strefie prowadzonych robót pylących, zarówno na zewnątrz budynku, jak i wewnątrz. Osobno ustawić zbiorniki na gruz ceramiczny. NaleŜy równieŜ zabezpieczyć wszystkie instalacje – upewnić się co do wyłączenia ich, zamknięcia zaworów odcinających doprowadzenie mediów w miejscu występowania moŜliwości uszkodzenia przewodów. Wykonawca zabezpieczy teren budowy w niezbędne urządzenia, sprzęt i narzędzia. NaleŜy przeszkolić pracowników w zakresie bhp, wykonać instruktaŜ na stanowisku pracy. NaleŜy równieŜ zabezpieczyć ewentualne nowe okna i drzwi budynku znajdujące się w strefie prowadzenia robót przed uszkodzeniami spowodowanymi robotami oraz zabezpieczyć przed uszkodzeniami biegi i spoczniki klatek schodowych. Przy pracach polegających na rozbiórce istniejących ścian działowych naleŜy zachować szczególną ostroŜność przy likwidacji ścian dochodzących do ścian konstrukcyjnych. W przypadku wystąpienia w ścianach zarysowań naleŜy niezwłocznie przerwać prace i skontaktować się z Zamawiającym. 2.6 KONTROLA JAKOŚCI ROBÓT Kontrola jakości robót rozbiórkowych polega na wizualnej ocenie kompletności wykonanych robót rozbiórkowych. Ogólne zasady kontroli jakości robót przedstawiono w punkcie 1.7 Specyfikacji Technicznej. 12 Kontrola jakości robót rozbiórkowych polega na wizualnej ocenie kompletności wykonanych robót rozbiórkowych oraz sprawdzeniu stopnia uszkodzenia elementów odzyskanych, a w szczególności materiałów przewidzianych do powtórnego wykorzystania. Wszystkie badania i pomiary będą przeprowadzane zgodnie z wymaganiami Norm lub Aprobat Technicznych przez jednostki posiadające odpowiednie uprawnienia i certyfikaty. 2.7 OBMIAR ROBÓT Warunki ogólne dotyczące obmiaru robót zostały zamieszczone w punkcie 1.8 Specyfikacji Technicznej. 2.8 PRZEJĘCIE ROBÓT Ogólne zasady odbioru robót i ich przejęcia podano w punkcie 1.9 Specyfikacji Technicznej. Roboty rozbiórkowe naleŜą do robót tymczasowych i ulegających zakryciu. 2.9 CENA KONTRAKTOWA I PŁATNOŚCI Nie będą realizowane odrębnie jakiekolwiek płatności za roboty rozbiórkowe. Cena wykonania tych robót ma być na zasadach ogólnych wliczona w scaloną pozycję rozliczeniową, której rozliczenie wymaga wykonania i ukończenia robót rozbiórkowych oraz innych Robót związanych z robotami rozbiórkowymi. Płatność za pozycję rozliczeniową naleŜy przyjmować zgodnie z postanowieniami Kontraktu, dokumentacją, oceną jakości uŜytych materiałów i jakości wykonania robót, na podstawie wyników pomiarów i badań. 2.10 PRZEPISY ZWIĄZANE Przepisy związane podano w punkcie 1.10 Specyfikacji Technicznej. 3 ROBOTY BETONOWE I IZOLACYJNE 3.1 WSTĘP 3.1.1 Zakres Robót Zakres prac realizowanych w ramach robót betonowych obejmuje wykonanie nowych posadzek betonowych wraz z izolacją oraz izolacją ścian fundamentowych zgodnie z dokumentacją techniczną. 3.1.2 Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami, postanowieniami Kontraktu oraz definicjami podanymi w punkcie 1.3 Specyfikacji Technicznej. 3.2 MATERIAŁY Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w pkt. 1.3. 13 3.2.1 Cement Rodzaje cementu: Cement stosowany w robotach ogólnobudowlanych powinien odpowiadać normie PN-EN 197 (1 i 2). Zalecane jest stosowanie cementów siarczanoodpornych np. hutniczego z zawartością ŜuŜla co najmniej 65% (CEMIII/B). Odpornymi na działanie siarczanów jest cement portlandzki (CEM l-HS) zawierający nie więcej niŜ 3% lub 5% C3A. Cement powinien być dostarczany w zapieczętowanych workach oznaczonych nazwą producenta lub dostarczany luzem w sposób zatwierdzony przez Inspektora Nadzoru. 3.2.2 Woda Woda stosowana do wszystkich celów w trakcie robót powinna być zdatna do picia, czysta, świeŜa i wolna od mułu, materii organicznych, zasad, soli oraz innych zanieczyszczeń a takŜe powinna spełniać wymagania normy PN-EN 1008 „Woda zarobowa do betonu". Woda uŜywana do mieszania betonu i zaprawy, płukania kruszyw i do wiązania betonu, powinna pochodzić z zatwierdzonego źródła i nie powinna zawierać Ŝadnych szkodliwych substancji, które mogłyby mieć wpływ na zbrojenie, czas wiązania, albo trwałość betonu, albo które mogłyby mieć wpływ na wygląd betonu po związaniu poprzez powodowanie odbarwień albo wykwitów. 3.2.3 Granulacja kruszywa Granulacja kruszywa drobnoziarnistego powinna być w granicach zgodnych z wytycznymi. Granulacja kruszyw gruboziarnistych powinna być w granicach określonych normą PN-EN 12620 i PN-EN 13055-1. 3.3 SPRZĘT Ogólne wymagania dotyczące sprzętu podano w punkcie 1.4. 3.4 TRANSPORT Ogólne wymagania dotyczące transportu podano w punkcie 1.5. 3.5 WYKONANIE ROBÓT Przed przystąpieniem do formowania konstrukcji z betonu Wykonawca zawsze powinien uzyskać pisemne pozwolenie od Inspektora Nadzoru na rozpoczęcie tych robót. Wszystkie urządzenia i materiały do robót powinny znajdować się na terenie budowy a Wykonawca powinien być gotowy do wykonania tych robót. Inspektor Nadzoru pozwoli na wykonywanie robót tylko po takich przygotowaniach, które zgodne będą z niniejszymi Wymaganiami Ogólnymi. Dostawca betonu powinien przedstawić atest zapewniający jakość dostarczanej mieszanki betonowej oraz wyniki badań materiałów uŜytych do produkcji. Projektowane warstwy wg rysunków. Po rozbiórce istniejących podłoŜy i posadzek naleŜy ułoŜyć warstwę piasku i zagęścić, następnie wylać podkład pod izolacje przeciwwodne z siatkobetonu B 20 zbrojonego siatka stalową o oczkach 15 x 15 cm. Izolacje przeciwwodna wykonać z papy zgrzewalnej z wywinięciem na ściany min 15 cm. Przy ściankach wykonać fasety. UłoŜyć warstwę poślizgowa - 2 x folia polietylenowa. Jako warstwę wierzchnia wykonać szlichtę cementową grub. 4 cm. W pomieszczeniu administracyjnym wykonać posadzkę z gresu zmniejszając 14 odpowiednio grubość szlichty dla wyrównania poziomu posadzek w korytarzu i w pomieszczeniu. Uwaga! grubości poszczególnych warstw dostosować do istniejącego poziomu istn. posadzki w pomieszczeniach technicznych i poziomu posadowienia ław fundamentowych. W razie wystąpienia róŜnic w stosunku do zakładanych poziomów w projekcie, zmianę naleŜy skonsultować z inspektorem nadzoru i z projektantem. • Sposób wykonania uszczelnienia fundamentów budynku Prace wstępne obejmują odpowiednie przygotowanie podłoŜa - oczyszczenie, wzmocnienie, wyrównanie, zatamowanie ewentualnych przecieków oraz uszczelnienie detali - przejść rur, szczelin. Projekt zakłada przyjęcie metody wykonanie opaski przeciwwodnej ścian fundamentowych bez konieczności wykonywania wykopów zewnętrznych, ze względu na specyficzne połoŜenie budynku przy ruchliwym ciągu ulicznym oraz istniejące uzbrojenie terenu oraz bezpośrednie sąsiedztwo innych budynków. Przyjęto wykonanie otworów nawiercanych co 20 cm ponad poziomem posadzki w piwnicy. Otwory te posłuŜą do wlania środków hydrofobowych dla wytworzenia przepony poziomej. Wilgotność muru po wykonaniu zabiegu osuszenia nie powinna być większa niŜ 4%. W otwory wtłoczyć pod ciśnieniem środek hydrofobowy - roztwory i emulsje Ŝywic metylosilikonowych (MIKROSIL, IMPRESIL, AHYDROSIL. PROXAN). Prace powinny być wykonane prze wyspecjalizowane przedsiębiorstwo. Przy silnie zawilgoconych murach szczególnie zalecaną metodą jest iniekcja pod ciśnieniem. Dobre efekty daje przy tym wstępne osuszenie muru w miejscu wykonywania przepony i zastosowanie mikroemulsji silikonowych, mających zdolność mieszania się z wodą zawartą w porach. W tej technologii otwory wwierci się poziomo lub pod niewielkim kątem w rozstawie 10÷12,5cm przy zastosowaniu jednego rzędu otworów, lub do 20 cm w przypadku otworów w dwu rzędach przy maksymalnym odstępie między rzędami do 8 cm. Po zakończeniu procesu wysycania muru iniektem, otwory zasklepia się zaprawą zalecaną przez producenta systemu. 3.5.1 brojenie konstrukcji betonowych. Zbrojenie konstrukcji betonowych powinno składać się ze stalowych prętów. Stal zbrojeniowa winna być gładka lub Ŝebrowana zgodnie z normą PN-89/H-84023 i PN-82/H93215 oraz PN-ISO 6935-1 lub PN-ISO 6935-2. 3.6 KONTROLA JAKOŚCI Ogólne zasady kontroli jakości robót podano w punkcie 1.7. 3.6.1 Zgodność z wymaganiami dla betonu Wykonawca powinien wykonać roboty zgodnie z wymaganiami Inspektora Nadzoru tak, aby umoŜliwić sprawdzenie zgodności z wymaganiami receptur. Zgodność z maksymalnymi wartościami stosunku wody do cementu, zatwierdzonymi przez Inspektora Nadzoru dla kaŜdej klasy mieszanki betonowej, powinna być szacowana za pomocą prób konsystencji. 3.6.2 Badania zawartości wody i konsystencji betonu Ilość wody wprowadzana do mieszaniny powinna być dokładnie kontrolowana i powinna być ilością minimalnie niezbędną. Przyrząd dla pomiaru zawartości wody powinien umoŜliwiać 15 dokładny pomiar jej ilości i być tak zaprojektowany, aby umoŜliwiać automatyczne odcinanie dopływu wody podczas jej doprowadzania do mieszaniny. Próby konsystencji powinny być wykonywane na próbkach betonu branego bezpośrednio przed formowaniem, w celu określenia konsystencji betonu. Odbiór zbrojenia przed betonowaniem Całe zbrojenie, po zmontowaniu, powinno być odebrane i zatwierdzona przez Inspektora Nadzoru przed przystąpieniem do betonowania. Niedopuszczalne jest betonowanie przed odbiorem zbrojenia. Podczas kontroli przy odbiorze zbrojenia naleŜy sprawdzić: Zgodność z projektem wymiarów i usytuowania zbrojenia Prawidłowość wykonania połączeń prętów spawanych i zgrzewanych Długość zakotwień prętów łączonych na zakład oraz ich rozmieszczenie Grubość otuliny prętów Sztywność i stabilność zmontowanego zbrojenia Czystość powierzchni prętów Zaświadczenia z badań połączeń zgrzewanych i spawanych. Z dokonanego odbioru zbrojenia naleŜy sporządzić protokół. 3.7 OBMIAR ROBÓT Warunki ogólne dotyczące obmiaru robót zostały zamieszczone w punkcie 1.8 Specyfikacji Technicznej. 3.8 PRZEJĘCIE ROBÓT Ogólne zasady odbioru robót i ich przejęcia podano w punkcie 1.9 Specyfikacji Technicznej. Roboty rozbiórkowe naleŜą do robót tymczasowych i ulegających zakryciu. 3.9 CENA KONTRAKTOWA I PŁATNOŚCI Nie będą realizowane odrębnie jakiekolwiek płatności za roboty betonowe. Płatność za pozycję rozliczeniową naleŜy przyjmować zgodnie z postanowieniami Kontraktu, dokumentacją, oceną jakości uŜytych materiałów i jakości wykonania robót, na podstawie wyników pomiarów i badań. 3.10 PRZEPISY ZWIĄZANE PN-63/B-06251 PN-90/M-47850 PN-B-19701:1997 Roboty betonowe i Ŝelbetowe wymagania techniczne. Deskowania dla budownictwa monolitycznego. Deskowania uniwersalne. Cement. Cement powszechnego uŜytku. Skład, wymagania i ocena zgodności. PN-86/B-06712 Kruszywa mineralne do betonu. PN-88/B-06250 Beton zwykły. PN-82/H-93215 Walcówki i pręty stalowe do zbrojenia betonu. PN-89/H-84023/06 Stal określonego zastosowania. Stal do zbrojenia betonu. Gatunki. PN-89/B-32250 Woda. PN-80/M-47340.02 Betonowanie. Ogólne wymagania i badania. PN-76/M-47361.04 Wibratory do zagęszczania betonów. Wibratory pogrąŜalne. Wymagania. Pozostałe – według pkt. 1.10 części ogólnej specyfikacji 16 4 ROBOTY MURARSKIE 4.1 WSTĘP 4.1.1 Zakres Robót Zakres prac realizowanych w ramach robót murarskich obejmuje wykonanie ścianek z cegły sylikatowej zgodnie z dokumentacja techniczną. 4.1.2 Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami, postanowieniami Kontraktu oraz definicjami podanymi w punkcie 1 Specyfikacji Technicznej. 4.2 MATERIAŁY Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w punkcie 1.3. 4.2.1 Sucha zaprawa cementowo – wapienna Zaprawa powinna odpowiadać Normie PN-65/B-14503, gatunek – I, marka 5,0MPa i 3,0MPa. Konsystencja zaprawy wg stoŜka pomiarowego - 6-8 cm. Do przygotowania zapraw stosować moŜna kaŜdą wodę zdatną do picia, z rzeki lub jeziora. Niedozwolone jest uŜycie wód ściekowych, kanalizacyjnych bagiennych oraz wód zawierających tłuszcze organiczne, oleje i muł. 4.3 SPRZĘT Ogólne wymagania dotyczące sprzętu podano w punkcie 1.4. Roboty moŜna wykonać przy uŜyciu dowolnego sprzętu zaakceptowanego przez Inspektora Nadzoru. 4.4 TRANSPORT Ogólne wymagania dotyczące transportu podano w punkcie 1.5. 4.5 WYKONANIE ROBÓT 4.5.1 Wymagania przy wykonywaniu robót murarskich Projektowane ścianki działowe wymurować z bloczków silikatowych grubości 8 cm. Wykonać wiązanie ze ścianami istniejącymi kotwami stalowymi zabezpieczonymi antykorozyjnie, co 2 warstwę. Ścianki posadowić na fundamencie Ŝelbetowym. Dla zachowania przepływu powietrza pomiędzy poszczególnymi pomieszczeniami, od wysokości 150 cm ścianę wykonać jako aŜurową. 4.6 KONTROLA JAKOŚCI Kontrola jakości robót murarskich dotyczy w szczególności: • odchylenia od pionu powierzchni i krawędzi, 17 • odchylenia wymiarów otworów ościeŜy, • przygotowania podłoŜa pod tynki, • związania tynku z podłoŜem, • grubości tynku, • krawędzi przecięcia płaszczyzn tynku, • odchylenia od pionu powierzchni płaskich i krawędzi zewnętrznych tynku. 4.7 OBMIAR ROBÓT Warunki ogólne dotyczące obmiaru robót zostały zamieszczone w punkcie 1.8 Specyfikacji Technicznej. 4.8 PRZEJĘCIE ROBÓT Ogólne zasady przejęcia Robót określono w punkcie 1.9 Specyfikacji Technicznej. 4.9 CENA KONTRAKTOWA I PŁATNOŚCI Nie będą realizowane odrębnie jakiekolwiek płatności za roboty murarskie. Płatność za pozycję rozliczeniową naleŜy przyjmować zgodnie z postanowieniami Kontraktu, dokumentacją, oceną jakości uŜytych materiałów i jakości wykonania robót, na podstawie wyników pomiarów i badań. 4.10 PRZEPISY ZWIĄZANE Przepisy związane podano w punkcie 1.10 Specyfikacji Technicznej. 5 MONTAś DRZWI 5.1 WSTĘP 5.1.1 Zakres Robót Przewiduje się montaz drzwi piwnicznych typu WD-2 5.1.2 Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami, postanowieniami Kontraktu oraz definicjami podanymi w punkcie 1.2 Specyfikacji Technicznej. 5.2 MATERIAŁY Ogólne wymagania podano w punkcie 1.2 Specyfikacji Technicznej. Zastosowanymi materiałami przy osadzaniu drzwi drewnianych, są: • okucia, • akcesoria. 18 Szczegółowe wymagania dla stolarki drzwiowej z drewna podano w PN/B-10087/ 96. Wilgotność drewna stosowanego do produkcji drzwi powinna wynosić 10-16%. Drzwi impregnowane owado i grzybobójczo. 5.3 SPRZĘT Ogólne wymagania dotyczące sprzętu podano w punkcie 1.4. Roboty moŜna wykonać przy uŜyciu sprzętu zaakceptowanego przez Inspektora Nadzoru. 5.4 TRANSPORT Ogólne wymagania dotyczące transportu podano w punkcie 1.5. 5.5 WYKONANIE ROBÓT Przed zamówieniem upewnić się czy wielkość otworu w murze odpowiadać będzie zamówieniu. Dokładność wykonania ościeŜy powinna odpowiadać wymogom dla robót murowych. OścieŜnicę mocować za pomocą kotew lub haków osadzonych w ościeŜu. OścieŜnice naleŜy zabezpieczyć przed korozją biologiczną od strony muru. Szczeliny między ościeŜnicą a murem wypełnić materiałem izolacyjnym dopuszczonym do tego celu świadectwem ITB. Przed trwałym zamocowaniem naleŜy sprawdzić ustawienie ościeŜnic w pionie i poziomie. Dopuszczalne wymiary luzów w stykach elementów stolarskich zamieszczono w poniŜszej tabeli: Tab. Dopuszczalne wymiary luzów w stykach elementów stolarskich Wartość luzu i odchyłek Miejsca luzów okien drzwi Luzy między +2 +2 skrzydłami Między skrzydłami a ościeŜnicą –1 –1 5.6 KONTROLA JAKOŚCI - - Kontrola jakości powinna obejmować następujące badania: sprawdzenie wymiarów – dopuszczalne odchyłki wymiarów wg PN-78/M-02139 sprawdzenie wykonania skrzydła drzwiowego, na powierzchniach widocznych po zamontowaniu powinien być zapewniony styk krawędzi części połączonych, rama skrzydła drzwiowego powinna być prosta, bez skrzywień, skręceń, wichrowatości i trwałych odkształceń; sprawdzanie działania drzwi – skrzydło drzwiowe pod wpływem siły przyłoŜonej do klamki lub gałki powinno się otwierać i zamykać swobodnie, bez zahamowań, zgodnie z ich przeznaczeniem. Masa obciąŜników zastępujących tę siłę przy dynamicznym zamykaniu skrzydła drzwiowego powinna wynosić więcej niŜ 2,5 kg. 5.7 OBMIAR ROBÓT Warunki ogólne dotyczące obmiaru robót zostały zamieszczone w punkcie 1.8 Specyfikacji Technicznej. 19 5.8 PRZEJĘCIE ROBÓT Ogólne zasady przejęcia Robót określono w punkcie 1.9 Specyfikacji Technicznej. 5.9 CENA KONTRAKTOWA I PŁATNOŚCI Nie będą realizowane odrębnie płatności za roboty związane z montaŜem drzwi. Cena wyko-nania Płatność za pozycję rozliczeniową przyjmować zgodnie z postanowieniami Kontraktu, dokumentacją, oceną jakości uŜytych materiałów i jakości wykonania robót, na podstawie wyników pomiarów i badań. 5.10 PRZEPISY ZWIĄZANE PN-85/B-06070 Drzwi drewniane. Metoda badania niezawodności. PN/B-10087/ 96 Szczegółowe wymagania dla stolarki okiennej i drzwiowej z drewna. Pozostałe – według pkt. 1.10 części ogólnej specyfikacji 6 ROBOTY TYNKARSKIE 6.1 WSTĘP 6.1.1 Zakres Robót Zakres obejmuje wykonanie tynków. 6.1.2 Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami, postanowieniami Kontraktu oraz definicjami podanymi w punkcie 1.2 Specyfikacji Technicznej. 6.2 MATERIAŁY Ogólne wymagania dotyczące materiałów podano w punkcie 1.3. 6.3 SPRZĘT Ogólne wymagania dotyczące sprzętu podano w punkcie 1.4. Roboty moŜna wykonać przy uŜyciu sprzętu zaakceptowanego przez Inspektora Nadzoru. 6.4 TRANSPORT Ogólne wymagania dotyczące transportu podano w punkcie 1.5. 6.5 WYKONANIE ROBÓT Na istniejących ścianach wewnętrznych konstrukcyjnych i na ścianach zewnętrznych wykonać wewnętrzne tynki renowacyjne. 20 Tynki renowacyjne są wykonywane na ścianach zawilgoconych wodą kapilarną z gruntu. Przepuszczają wodę, ale bez wykwitów na powierzchni. Mrozoodporne lub tynk renowacyjny szary KOSTER, lub równowaŜny. Wykonanie tynków renowacyjnych jest jednym z wielu prac renowacyjnych zasolonych i zniszczonych murów. Zwykłe tynki cementowe lub wapienne, zastosowane do prac renowacyjnych po pewnym czasie ulegną odspojeniu wraz z warstwą zniszczonego przez sole muru, dlatego teŜ zalecane jest stosowanie tynków renowacyjnych, posiadających certyfikat WTA (niemieckiego, naukowo-technicznego zespołu do spraw konserwacji budowli i zabytków). Posiadają one specyficzne własności pochłania wilgoci znajdującej się w murze i oddawania jej na zewnątrz do otoczenia w postaci pary wodnej. Magazynują takŜe szkodliwe sole w postaci skrystalizowanej a przesuwając strefę odparowania do wnętrza tynku eliminują zjawisko powstawania wykwitów na powierzchni tynku. Przeciętną trwałość tynku renowacyjnego szacuje się na 30÷50 lat, co w porównaniu z tradycyjnymi tynkami jest okresem nieporównywalnie dłuŜszym. Tynki renowacyjne wykonywane są w postaci gotowych, fabrycznie przygotowanych suchych mieszanek spoiw, wypełniaczy, modyfikatorów i odpowiednio dobranego kruszywa. Tynki renowacyjne róŜnych producentów mogą się róŜnić rodzajem i uziarnieniem wypełniacza jak równieŜ zastosowanym spoiwem dobieranym w zaleŜności od rodzaju podłoŜa. Szczegółowe instrukcje przygotowania mieszanki podane są zawsze przez producenta tynku. Zastosowana grubość tynków renowacyjnych nie powinna być mniejsza niŜ 2cm. Aby uniknąć duŜych wahań grubości tynku, związanych z nierównościami i ubytkami podłoŜa, nakłada się najpierw tynk wyrównawczy (podkładowy), który moŜe równieŜ pełnić funkcję dodatkowej warstwy magazynującej sole. Rolę tynku wyrównawczego moŜe pełnić równieŜ właściwy tynk renowacyjny, pod warunkiem, Ŝe łączna grubość wszystkich jego warstw nie przekroczy 4 cm. Tynki renowacyjne są nakładane na wilgotną i zasoloną ścianę. PoniewaŜ czas wiązania takich tynków jest stosunkowo długi, aby rozpuszczone w wodzie sole nie przeszły z muru do niezwiązanego tynku i nie zniszczyły go, przed połoŜeniem tynku na oczyszczoną ścianę nakłada się najpierw specjalne preparaty zabezpieczające. Uziarnienie kruszywa zastosowane w składzie mieszanki bywa rozmaite, toteŜ nie zawsze udaje się uzyskać Ŝądaną gładkość powierzchni tynku. Uzyskuje się ją stosując specjalne szpachle drobnoziarniste o odpowiednio wysokiej paroprzepuszczalności. Szpachle te stanowią integralną część składową systemu konkretnego producenta. Nie wolno natomiast nakładać na tynki izolacyjne gładzi wykonanej z materiałów o niskiej paroprzepuszczalności na przykład szpachli cementowych. Powierzchnię tynku renowacyjnego moŜna pomalować. Do tego celu nadają się w zasadzie wszelkiego rodzaju dyfuzyjne powłoki malarskie takie jak farby wapienne, dwuskładnikowe farby krzemianowe, zabezpieczone po wykonaniu środkami hydrofobowymi, wysokoparoprzepuszczalne i hydrofobowe dyspersyjne farby krzemianowe oraz farby na bazie mikroemulsji silikonowej. NaleŜy pamiętać, Ŝe tynk renowacyjny nie jest materiałem szczelnym, nie zastąpi skutecznie działającej izolacji poziomej i pionowej, nie moŜe być takŜe stosowany w gruncie ani nie powinien się z nim stykać. Tynku renowacyjnego nie powinno się równieŜ zacierać na gładko, poniewaŜ moŜe to doprowadzić do koncentracji spoiwa na powierzchni tynku i powstawania rys. W piwnicach lub pomieszczeniach o podwyŜszonej wilgotności i słabej wentylacji moŜe dochodzić do powstawania na powierzchni tynku renowacyjnego wykwitów soli. Nie świadczy to bynajmniej o nieskuteczności tynku renowacyjnego, lecz o tym, Ŝe nie wysechł on całkowicie i nie nabrał pełnych własności hydrofobowych. Aby tego uniknąć naleŜy zapewnić odpowiednią wentylację pomieszczenia w celu zapewnienia prawidłowego wysychania tynku. Tynk renowacyjny w okresie wysychania naleŜy chronić przed działaniem zbyt wysokiej temperatury i 21 wysuszającym działaniem wiatru. powierzchniowych pęknięć tynku. Czynniki te prowadzą zwykle do powstawania W miejscach występowania zagrzybienia planuje się oczyszczenie ścian metodą szczotkowania szczotkami metalowymi. Przyjęto, ze powierzchnia ścian do odgrzybiania to ok. 20% ogólnej powierzchni istniejących ścian konstrukcyjnych i zewnętrznych. Po wykonaniu szczotkowania naleŜy zdezynfekować oczyszczone powierzchnię środkiem przeciwgrzybicznym Preparaty przeciw grzybicze. Antimuffa B1- preparat dezynfekujący antygrzybiczny do ścian. B1 to środek przeciw grzybiczy przeznaczony do zwalczania wielu rodzajów pleśni i grzybów występujących w pomieszczeniach i na elewacjach. Stosowanie B1 gwarantuje skuteczna dezynfekcje powierzchni ścian poprzez całkowite unicestwienie obecnych pleśni. Środek ulega biodegradacji i nie pozostawia nieprzyjemnego zapachu. 6.6 KONTROLA JAKOŚCI ROBÓT Kontrola jakości tynków polega na stwierdzeniu zgodności ich wykonania z dokumentacją techniczną. Minimalna wymagana przyczepność tynku do podłoŜa wynosi 0,025 MPa. Dopuszczalne odchylenia dla tynków III kat.: - odchylenie powierzchni tynku od płaszczyzny i krawędzi od linii prostej nie większe niŜ 3 mm i w liczbie nie większej niŜ 3 na długości łaty kontrolnej 2 m - odchylenie powierzchni i krawędzi: - od kierunku pionowego: nie większe niŜ 2 mm/ m i ogółem nie więcej niŜ 4 mm w pomieszczeniach do 3,5 m wysokości i nie więcej niŜ 6 mm w pomieszczeniach wyŜszych; - od kierunku poziomego: nie większe niŜ 3 mm/ m i ogółem nie więcej niŜ 6 mm na całej powierzchni między przegrodami pionowymi; - odchylenie przecinających się płaszczyzn od kąta przewidzianego w dokumentacji: nie większe niŜ 3 mm/ m; - odchylenie promieni krzywizny od promienia projektowanego 7 mm, - miejscowe nierówności o szerokości i głębokości 1 mm i długości do 50 mm w liczbie 3 na 10 m2 tynku, Niedopuszczalne jest występowanie następujących wad: - wypryski i spęcznienia wskutek obecności cząstek wapna niegaszonego, - pęknięcia powierzchni, - wykwity soli w postaci nalotu, - trwałe zacieki na powierzchni, - odparzenia, odstawanie od podłoŜa; 6.7 OBMIAR ROBÓT Warunki ogólne dotyczące obmiaru robót zostały zamieszczone w punkcie 1.8 Specyfikacji Technicznej. 6.8 PRZEJĘCIE ROBÓT Ogólne zasady przejęcia Robót określono w punkcie 1.9 Specyfikacji Technicznej. 6.9 CENA KONTRAKTOWA I PŁATNOŚCI Nie będą realizowane odrębnie jakiekolwiek płatności za roboty tynkarskie. 22 Płatność za pozycję rozliczeniową naleŜy przyjmować zgodnie z postanowieniami Kontraktu, dokumentacją, oceną jakości uŜytych materiałów i jakości wykonania robót, na podstawie wyników pomiarów i badań. 6.10 PRZEPISY ZWIĄZANE Przepisy związane określono w punkcie 1.10 Specyfikacji Technicznej. 7. ROBOTY INSTALACYJNE ELEKTRYCZNE 7.1 WSTĘP 7.1.1 Zakres Robót Remont obejmuje następujące instalacje: • instalacje oświetlenia w piwnicach w ciągach komunikacyjnych • instalacje oświetlenia w komórkach lokatorskich • zasilanie rozdzielnicy TA dla pomieszczenia administracyjnego • instalacja gniazd i oświetlenia w pomieszczeniu administracyjnym • rozbudowa rozdzielnicy głównej o zabezpieczenia w/w obwodów 7.1.2. Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami, postanowieniami Kontraktu oraz definicjami podanymi w punkcie 1.2 Specyfikacji Technicznej. 7.2. MATERIAŁY Ogólne wymagania podano w punkcie 1.2 Specyfikacji Technicznej. Zastosowane materiały : 7.3. SPRZĘT Ogólne wymagania dotyczące sprzętu podano w punkcie 1.4. Roboty moŜna wykonać przy uŜyciu sprzętu zaakceptowanego przez Inspektora Nadzoru. 7.4.TRANSPORT Ogólne wymagania dotyczące transportu podano w punkcie 1.5. 7.5. WYKONANIE ROBÓT 7.5.1. Nazwy i kody robót elektrycznych • • • • • • 45310000-3 Roboty w zakresie instalacji elektrycznych 45310000-1 Roboty w zakresie przewodów instalacji elektrycznych 45310000-2 Roboty w zakresie opraw elektrycznych 45312311-0 Instalowanie oświetlenia 45315100-9 Instalacyjne roboty elektryczne 45315600-4 Instalacje niskiego napięcia 23 • 45317000-2 Inne instalacje elektryczne 7.5.2. Instalacja oświetleniowa. Oświetlenie podstawowe, przyjęto natęŜenie oświetlenia zgodnie z normą EN12464-1:2002(E) -100 lx komunikacja, komórki lokatorskie Jako źródła światła zastosowano oprawy RONDO 60W IP44 firmy LENA LIGHTING. W korytarzu oprawy montować na ścianie a w komórkach lokatorskich na sufitach. Szczegółowe rozmieszczenie opraw na rysunku E1, prospekty lamp załączono do projektu. Sterowanie oświetleniem: komórki lokatorskie i pomieszczenie administracyjne miejscowo w poszczególnych pomieszczeniach korytarze wyłącznikami przy wejściu Instalację wykonać przewodami kabelkowymi YDY 3x1,5mm2 układanymi nad ścianach w rurkach RVS 18 Wyłączniki oświetleniowe natynkowe IP44 instalować na wysokości 1,4m od podłogi. Instalacja gniazd wtykowych. Gniazdka wtyczkowe będą tylko w pomieszczeniu administracyjnym będą słuŜyły dla celów zasilania czajnika elektrycznego i sprzątania. Na rysunku nr E1 pokazano rozmieszczenie gniazd. Instalację wykonać przewodami kabelkowymi YDY 3x2,5 mm2 układanymi na ścianach w rurkach RVS 18. Gniazda stosować natynkowe IP44 i instalować na wysokości 1,2m od podłogi. Instalacja ochrony od poraŜeń Przewody ochronne naleŜy doprowadzić do wszystkich opraw, gniazd i urządzeń elektrycznych. Instalacje odbiorcze wykonać w układzie TN-S. Po wykonaniu instalacji sprawdzić skuteczność ochrony przez dokonanie pomiarów. Przejścia kabli i przewodów przez stropy kondygnacji wykonać w przepustach o odporności ogniowej równej odporności ogniowej ściany oddzielenia poŜarowego niemniejsze niŜ EI120 np. firmy HILTI lub PROMAT. Prace uszczelniające powinna wykonywać specjalistyczna firma, posiadająca stosowne uprawnienia i certyfikaty zgodne z obowiązującą aprobatą techniczną i technologiczną uszczelniania firmy HILTI lub PROMAT. Zasilanie Instalacje elektryczne w piwnicach budynku wielorodzinnego przy ul. Wolskiej 89 w Warszawie będą zasilane z rozdzielni RG budynku. Zasilanie nowoprojektowanej tablicy TA wykonać przewodem YDYŜo 3x2,5mm2 Instalacje oświetlenia komórek i oświetlenia korytarzy wykonać osobnymi przewodami YDYŜo 3x2,5mm2 z rozdzielnicy RG. Rozbudowa rozdzielni głównej RG Rozdzielnia główna RG znajduje się na parterze budynku przy ul. Wolskiej 89 w Warszawie. W rozdzielni naleŜy wymienić dwa stare automaty schodowe AS B200 na dwa nowe 1-polowe 24 firmy F&F AS-212, przez co zyskujemy miejsce na dobudowanie trzech zabezpieczeń nadprądowych dla: obwodu zasilania tablicy TA – RG-TA zabezpieczenie C16/1 obwodu zasilania oświetlenia korytarzy – RG-ok. zabezpieczenie C10/1 obwodu zasilania komórek lokatorskich – RG-op zabezpieczenie C10/1 Ponadto w obwodzie RG-op komórek lokatorskich naleŜy zamontować ogranicznik mocy OM631 firmy F&F z nastawą na 600W. 7.6 KONTROLA JAKOŚCI Kontrola jakości wykonanych robót instalacyjnych powinna być przeprowadzona zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlanych część D: Roboty instalacyjne, zeszyt 2: „Instalacje elektryczne i piorunochronne w budynkach uŜyteczności publicznej” Warszawa 2004 r. 7.7 OBMIAR ROBÓT Warunki ogólne dotyczące obmiaru robót zostały zamieszczone w punkcie 1.8 Specyfikacji Technicznej. RZEJĘCIE ROBÓT Ogólne zasady przejęcia Robót określono w punkcie 1.9 Specyfikacji Technicznej. 7.9 CENA KONTRAKTOWA I PŁATNOŚCI Nie będą realizowane odrębnie płatności za roboty elektryczne. Płatność za pozycję rozliczeniową przyjmować zgodnie z postanowieniami Kontraktu, dokumentacją, oceną jakości uŜytych materiałów i jakości wykonania robót, na podstawie wyników pomiarów i badań. 7.10 PRZEPISY ZWIĄZANE Podane w części ogólnej oraz wymienione poniŜej PN-IEC 60364.01 Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe. PN-IEC 60364.-4-41 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo, Ochrona przeciwporaŜeniowa. PN-IEC 60364.-5-.51 Instalacje elektryczne w obiektach budowlanych. Dobór i montaŜ wyposaŜenia elektrycznego. PN-IEC 60364.-6-.61 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie odbiorcze PN-IEC 60364.-7-704 Instalacje elektryczne w obiektach budowlanych. Warunki Techniczne Wykonania i Odbioru Robót Budowlanych. Instalacje placów budów i robót rozbiórkowych Część D: Roboty instalacyjne. 25
