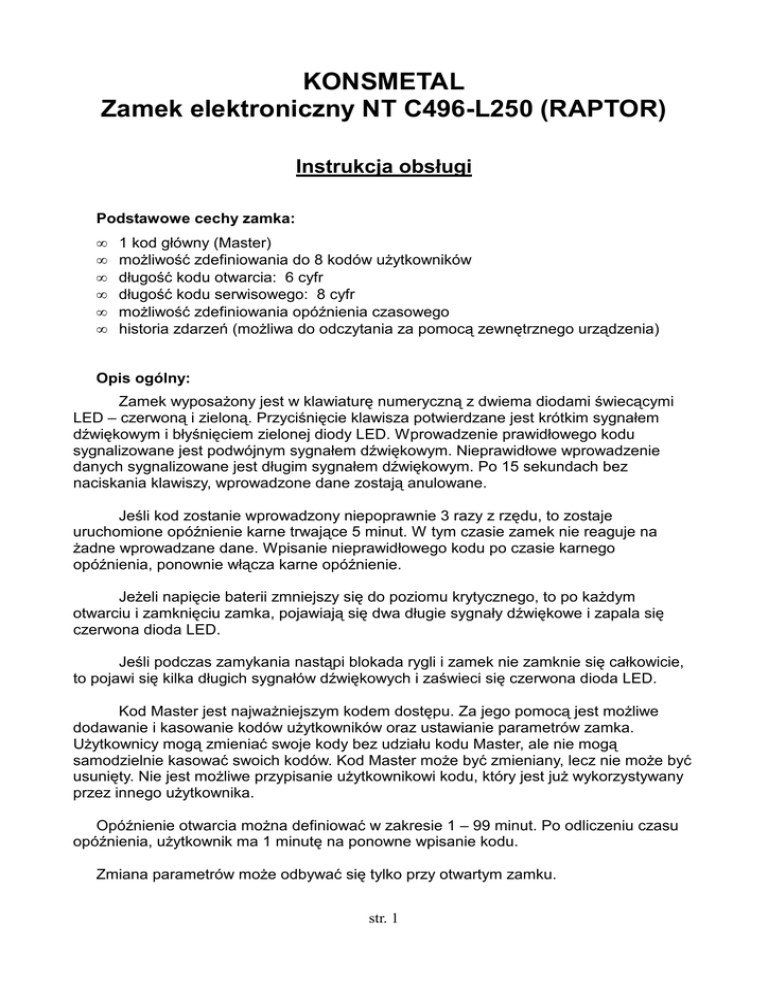

Zamek elektroniczny NT C496-L250 (RAPTOR)
Instrukcja obsługi
Podstawowe cechy zamka:
•
•
•
•
•
•
1 kod główny (Master)
moŜliwość zdefiniowania do 8 kodów uŜytkowników
długość kodu otwarcia: 6 cyfr
długość kodu serwisowego: 8 cyfr
moŜliwość zdefiniowania opóźnienia czasowego
historia zdarzeń (moŜliwa do odczytania za pomocą zewnętrznego urządzenia)
Opis ogólny:
Zamek wyposaŜony jest w klawiaturę numeryczną z dwiema diodami świecącymi
LED – czerwoną i zieloną. Przyciśnięcie klawisza potwierdzane jest krótkim sygnałem
dźwiękowym i błyśnięciem zielonej diody LED. Wprowadzenie prawidłowego kodu
sygnalizowane jest podwójnym sygnałem dźwiękowym. Nieprawidłowe wprowadzenie
danych sygnalizowane jest długim sygnałem dźwiękowym. Po 15 sekundach bez
naciskania klawiszy, wprowadzone dane zostają anulowane.
Jeśli kod zostanie wprowadzony niepoprawnie 3 razy z rzędu, to zostaje
uruchomione opóźnienie karne trwające 5 minut. W tym czasie zamek nie reaguje na
Ŝadne wprowadzane dane. Wpisanie nieprawidłowego kodu po czasie karnego
opóźnienia, ponownie włącza karne opóźnienie.
JeŜeli napięcie baterii zmniejszy się do poziomu krytycznego, to po kaŜdym
otwarciu i zamknięciu zamka, pojawiają się dwa długie sygnały dźwiękowe i zapala się
czerwona dioda LED.
Jeśli podczas zamykania nastąpi blokada rygli i zamek nie zamknie się całkowicie,
to pojawi się kilka długich sygnałów dźwiękowych i zaświeci się czerwona dioda LED.
Kod Master jest najwaŜniejszym kodem dostępu. Za jego pomocą jest moŜliwe
dodawanie i kasowanie kodów uŜytkowników oraz ustawianie parametrów zamka.
UŜytkownicy mogą zmieniać swoje kody bez udziału kodu Master, ale nie mogą
samodzielnie kasować swoich kodów. Kod Master moŜe być zmieniany, lecz nie moŜe być
usunięty. Nie jest moŜliwe przypisanie uŜytkownikowi kodu, który jest juŜ wykorzystywany
przez innego uŜytkownika.
Opóźnienie otwarcia moŜna definiować w zakresie 1 – 99 minut. Po odliczeniu czasu
opóźnienia, uŜytkownik ma 1 minutę na ponowne wpisanie kodu.
Zmiana parametrów moŜe odbywać się tylko przy otwartym zamku.
str. 1
Instrukcja obsługi
Ustawienia początkowe zamka
Zamek wstępnie posiada zaprogramowany kod Master i kod serwisowy. Kody
dodatkowych uŜytkowników są nieaktywne. Tryb opóźnienia jest wyłączony.
Jako kod Master jest ustawiony kod fabryczny: 1 2 3 4 5 6.
Kod serwisowy ma wartość: 1 2 3 4 5 6 7 8.
Na początku uŜytkowania zamka, naleŜy zmienić powyŜsze kody.
MoŜna równieŜ zdefiniować kody dodatkowych uŜytkowników.
Zalecane jest teŜ ustawienie aktualnej daty i godziny w ustawieniach serwisowych.
Zamykanie zamka
Naciśnij klawisz X . Zamknięcie zamka jest sygnalizowane czterema krótkimi dźwiękami i
błyskami zielonej diody LED.
Otwieranie zamka bez opóźnienia
Wprowadź prawidłowy kod 6-cyfrowy i potwierdź klawiszem V .
Jeśli kod jest prawidłowy, pojawi się podwójny sygnał dźwiękowy i zamek otworzy się.
Otwarcie zamka jest sygnalizowane dwoma krótkimi dźwiękami i błyskami zielonej diody
LED.
Otwieranie zamka w trybie opóźnienia otwarcia
1. Wprowadź prawidłowy kod 6-cyfrowy i naciśnij klawisz V .
2. Zamek potwierdzi przyjęcie kodu podwójnym sygnałem dźwiękowym.
3. Rozpocznie się odliczanie czasu opóźnienia otwarcia.
Czerwona dioda LED miga co 5 sekund.
4. Po upływie czasu opóźnienia, następuje odliczanie tzw. czasu okna. UŜytkownik ma 1
minutę na wpisanie kodu. Koniec czasu opóźnienia jest sygnalizowany kilkoma
krótkimi sygnałami dźwiękowymi. Następnie zielona dioda LED miga co 2 sekundy i co
10 sekund pojawia się krótki sygnał dźwiękowy.
5. Ponownie wprowadź kod i naciśnij klawisz V .
6. Jeśli kod jest prawidłowy, zostanie potwierdzony podwójnym sygnałem dźwiękowym i
nastąpi otwarcie zamka.
str. 2
Aktywacja dodatkowego kodu uŜytkownika
1. Wybierz numer uŜytkownika (1..8) i naciśnij klawisz V.
(Podwójny sygnał dźwiękowy)
2. Wprowadź prawidłowy kod Master i naciśnij klawisz V.
(Podwójny sygnał dźwiękowy)
3. Wprowadź kod uŜytkownika i naciśnij klawisz V.
4. Powtórnie wprowadź kod uŜytkownika i naciśnij klawisz V.
(Podwójny sygnał dźwiękowy)
Wprowadzenie nieprawidłowego kodu jest sygnalizowane długim sygnałem dźwiękowym i
świeceniem czerwonej diody LED.
Przy próbie wprowadzenia nowego kodu, który jest juŜ przypisany do innego uŜytkownika,
pojawia się długi sygnał dźwiękowy i świeci czerwona dioda LED.
Zmiana kodu
1. Wybierz numer uŜytkownika do zmiany i naciśnij klawisz V.
0 – kod Master, 1..8 – kod uŜytkownika.
(Podwójny sygnał dźwiękowy)
2. Wprowadź stary kod i naciśnij klawisz V.
(Podwójny sygnał dźwiękowy)
3. Wprowadź nowy kod i naciśnij klawisz V.
4. Powtórnie wprowadź nowy kod i naciśnij klawisz V.
(Podwójny sygnał dźwiękowy)
Wprowadzenie nieprawidłowego kodu jest sygnalizowane długim sygnałem dźwiękowym i
świeceniem czerwonej diody LED.
Przy próbie wprowadzenia nowego kodu, który jest juŜ przypisany do innego uŜytkownika,
pojawia się długi sygnał dźwiękowy i świeci czerwona dioda LED.
Usuwanie kodu uŜytkownika
1. Wybierz numer uŜytkownika (1..8) i naciśnij klawisz V.
(Podwójny sygnał dźwiękowy)
2. Wprowadź prawidłowy kod Master i naciśnij klawisz V.
(Podwójny sygnał dźwiękowy)
3. Naciśnij klawisz 9, a następnie klawisz V.
(Podwójny sygnał dźwiękowy)
Wprowadzenie nieprawidłowych danych jest sygnalizowane długim sygnałem
dźwiękowym i świeceniem czerwonej diody LED.
str. 3
Ustawianie czasu opóźnienia
1. Naciśnij klawisz 9, a następnie klawisz V.
(Podwójny sygnał dźwiękowy)
2. Wprowadź prawidłowy kod Master i naciśnij klawisz V.
(Podwójny sygnał dźwiękowy)
3. Wprowadź 2 cyfry, oznaczające czas opóźnienia, a następnie naciśnij klawisz V.
(Podwójny sygnał dźwiękowy)
Opóźnienie moŜe mieć wartość od 1 do 99 minut.
Np. jeśli opóźnienie ma być równe 7 minut, naleŜy wpisać wartość: „07”.
Wpisanie wartości „00”, wyłącza opóźnienie. Do otwarcia zamka wystarczy
wówczas jednorazowe wpisanie prawidłowego kodu.
Wprowadzenie nieprawidłowych danych jest sygnalizowane długim sygnałem
dźwiękowym i świeceniem czerwonej diody LED.
Funkcje serwisowe
Dla zamka są dostępne następujące funkcje serwisowe:
1. Ustawianie aktualnego czasu
2. Ustawianie aktualnej daty
3. Wysyłanie historii zdarzeń do zewnętrznego urządzenia
4. Zmiana kodu serwisowego
Dostęp do funkcji serwisowych jest moŜliwy przy otwartym zamku i po wpisaniu
prawidłowego kodu serwisowego. Kod ten, w odróŜnieniu od kodu otwarcia zamka, jest 8cyfrowy. Po wpisaniu całego kodu, naleŜy nacisnąć przycisk V. Prawidłowy kod zostanie
potwierdzony podwójnym sygnałem dźwiękowym.
Następnie moŜna wybrać odpowiednią funkcję serwisową za pomocą klawiszy 1..4 i
potwierdzając wybór klawiszem V.
Ustawianie aktualnego czasu
1. Wprowadź 8-cyfrowy kod serwisowy i naciśnij klawisz V.
(Podwójny sygnał dźwiękowy)
2. Naciśnij klawisz 1, a następnie klawisz V.
(Podwójny sygnał dźwiękowy)
3. Wprowadź 4 cyfry oznaczające godzinę i minuty, a następnie naciśnij klawisz V.
(Podwójny sygnał dźwiękowy)
Czas naleŜy wprowadzić w formacie: GGMM, czyli po 2 cyfry oznaczające kolejno:
godzinę i minuty.
Przykład 1. Dla aktualnego czasu: „12:56”, naleŜy wpisać wartość: „1256”.
Przykład 2. Dla aktualnego czasu: „00:01”, naleŜy wpisać wartość: „0001”.
str. 4
Ustawianie aktualnej daty
1. Wprowadź 8-cyfrowy kod serwisowy i naciśnij klawisz V.
(Podwójny sygnał dźwiękowy)
2. Naciśnij klawisz 2, a następnie klawisz V.
(Podwójny sygnał dźwiękowy)
3. Wprowadź 6 cyfr oznaczających aktualną datę, a następnie naciśnij klawisz V.
(Podwójny sygnał dźwiękowy)
Datę naleŜy wprowadzić w formacie: DDMMRR, czyli po 2 cyfry oznaczające
kolejno: dzień, miesiąc i rok.
Np. dla daty: „03.12.2009”, naleŜy wpisać wartość: „031209”.
Wysyłanie historii zdarzeń do zewnętrznego urządzenia
1. Podłącz do zamka zewnętrzne urządzenie do odczytywania historii zdarzeń.
2. Wprowadź 8-cyfrowy kod serwisowy i naciśnij klawisz V.
(Podwójny sygnał dźwiękowy)
3. Naciśnij klawisz 3, a następnie klawisz V.
(Podwójny sygnał dźwiękowy)
4. Trwa transmisja danych.
5. Koniec transmisji danych.
(Podwójny sygnał dźwiękowy)
Nieprawidłowa transmisja jest sygnalizowana długim sygnałem dźwiękowym i świeceniem
czerwonej diody LED.
Zmiana kodu serwisowego
1. Wprowadź 8-cyfrowy kod serwisowy i naciśnij klawisz V.
(Podwójny sygnał dźwiękowy)
2. Naciśnij klawisz 4, a następnie klawisz V.
(Podwójny sygnał dźwiękowy)
3. Wprowadź nowy 8-cyfrowy kod serwisowy i naciśnij klawisz V.
(Podwójny sygnał dźwiękowy)
str. 5
Awaryjne otwarcie zamka
JeŜeli kod Master lub kod serwisowy zostanie zapomniany i nie ma dostępu do
wszystkich funkcji zamka, jest moŜliwość przywrócenia ustawień fabrycznych.
NaleŜy wpisać 9-cyfrowy kod awaryjny i nacisnąć klawisz V.
Podwójny sygnał dźwiękowy oznacza, Ŝe zostały przywrócone kody fabryczne.
Kod Master:
123456
Kod serwisowy:
12345678
Kody uŜytkowników zostają skasowane, a opóźnienie czasowe - wyłączone.
Historia zdarzeń nie zostaje usunięta.
Kod awaryjny jest dostarczany przez producenta razem z zamkiem. Powinien być
przechowywany w bezpiecznym miejscu. KaŜdy zamek posiada swój unikalny kod
awaryjny.
Po wpisaniu kodu awaryjnego moŜna otworzyć zamek fabrycznym kodem Master.
Nr seryjny zamka
…………………………………….
Kod awaryjny
…………………………………….
2009.11.20
ver. instr. 3.5.
ver. prog. 1.25.
