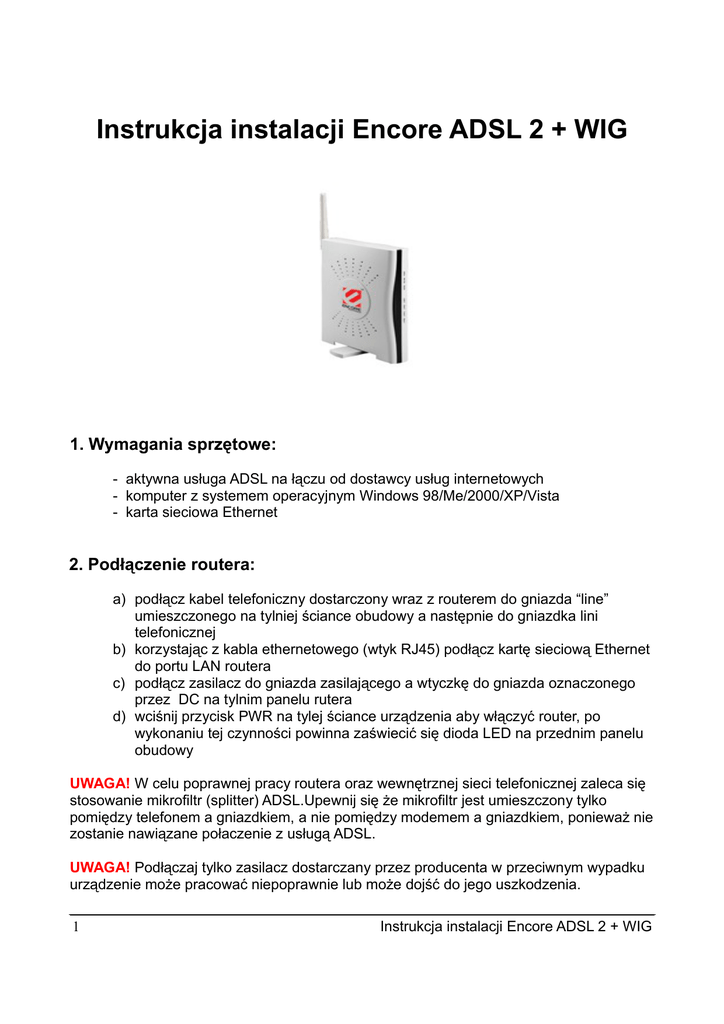

Instrukcja instalacji Encore ADSL 2 + WIG

Instrukcja instalacji Encore ADSL 2 + WIG
1. Wymagania sprzętowe:
- aktywna usługa ADSL na łączu od dostawcy usług internetowych
- komputer z systemem operacyjnym Windows 98/Me/2000/XP/Vista
- karta sieciowa Ethernet
2. Podłączenie routera:
a) podłącz kabel telefoniczny dostarczony wraz z routerem do gniazda “line”
umieszczonego na tylniej ściance obudowy a następnie do gniazdka lini
telefonicznej
b) korzystając z kabla ethernetowego (wtyk RJ45) podłącz kartę sieciową Ethernet
do portu LAN routera
c) podłącz zasilacz do gniazda zasilającego a wtyczkę do gniazda oznaczonego
przez DC na tylnim panelu rutera
d) wciśnij przycisk PWR na tylej ściance urządzenia aby włączyć router, po
wykonaniu tej czynności powinna zaświecić się dioda LED na przednim panelu
obudowy
UWAGA! W celu poprawnej pracy routera oraz wewnętrznej sieci telefonicznej zaleca się
stosowanie mikrofiltr (splitter) ADSL.Upewnij się że mikrofiltr jest umieszczony tylko
pomiędzy telefonem a gniazdkiem, a nie pomiędzy modemem a gniazdkiem, ponieważ nie
zostanie nawiązane połaczenie z usługą ADSL.
UWAGA! Podłączaj tylko zasilacz dostarczany przez producenta w przeciwnym wypadku
urządzenie może pracować niepoprawnie lub może dojść do jego uszkodzenia.
1
Instrukcja instalacji Encore ADSL 2 + WIG
3. Konfiguracja komputera – ustawienia protokołu IP:
Aby była możliwa konfiguracja urządzenia wpierw konieczne jest odpowiednie
skonfigurowanie naszego Systemu Operacyjnego, poniżej znajduje się przykład
konfiguracji dla systemu Windows 2000.
a) Naciśnij Start → Ustawienia → Panel sterownia → Połączenia sieciowe
Kliknij dwukrotnie
ikone połączenia
sieciowe
b) Najedź kursorem na ikone Połączenie lokalne, wciskając prawy klawisz myszy
wybierz Właściwości.
Wybierz
Właściwości
2
Instrukcja instalacji Encore ADSL 2 + WIG
c) Zaznacz Protokół internetowy (TCP/IP) i naciśnij przycisk Właściwości
Zaznaczmy
Protokół
internetowy
Wybierz
Właściwości
d) Wybierz opcje Użyj następującego adresu IP, następnie wpisz
192.168.1.10 oraz Maske podsieci 255.255.255.0
Adres IP:
Wpisz Adres IP: 192.168.1.10
Wpisz Maske podsieci: 255.255.255.0
4. Konfiguracja routera Encore ADSL2 + WIG
a) Uruchom przeglądarke internetową w polu Adres wpisujemy adres naszego routera:
Wpisz adres routera:
http://192.168.1.1
3
Instrukcja instalacji Encore ADSL 2 + WIG
b) Zostanie wyświetlona strona logowania (jak nizej) w którym wpisujemy w polu :
User Name : admin
Password:
trendchip.
c) Pojawi nam się strona umożliwiająca konfiguracje routera Encore A2 + WIG.
Naciśnij zakładke
Interface Setup
d) Przechodzimy do zakładki Interface Setup aby skonfigurować nasze połączenie
z dostawcą internetu. Do konfiguracji połączenie potrzebna nam będzie nazwa
użytkownika oraz hasło przyznane przez operatora.
4
Instrukcja instalacji Encore ADSL 2 + WIG
Zaznaczamy opcje w polu wyboru ISP PPPoA/PPPoE.W polu Username
wpisujemy nazwę użytkownika natomiast w polu Password wpisujemy hasło
przyznane nam przez operatora.
Ustawiamy Encapsulation na wartość: PPPoE LLC dla usługi Neostrada (w
przypadku konfiguracji dla usługi Netii w polu Encapsulation wybieramy PPPoA).
Numery VPI/VCI ustawiamy odpowiednio dla usługi :
Neostrada VPI/VCI → 0 / 35
Net24
VPI/VCI → 8 / 35
Wpisz
odpowiednie
wartości VPI/VCI
Wybierz
PPPoA/PPPoE
Tutaj wpisz nazwę
użytkownika i
hasło otrzymane
od operatora
Zatwierdzamy zmiany przyciskiem SAVE znajdującym się na dole ekranu.
5
Instrukcja instalacji Encore ADSL 2 + WIG
e) Przechodzimy do zakładki Advanced Setup → ADSL, w zależności od
operatora ustawiamy odpowiednie parametry dla interfejsu ADSL. W przypadku
korzystania z usługi Neostrada ADSL Type: Annex A oraz Adsl Mode: G.DMT
f) Router domyślne ma włączoną fukncję serwera DHCP – automatycznego przypisywania
adresów IP, dlatego musimy włączyć w każdym z komputerów podłączonych do routera
funkcję klienta DHCP. Odbywa się to poprzez wybranie we właściwościach protokołu
internetowego (TCP/IP) opcji “Uzyskaj adres IP automatycznie”.
Włączamy automatyczne
pobieranie adresów IP
Teraz urządzenie jest poprawnie skonfigurowane w tym momencie powinniśmy mieć
dostęp do internetu. Aby skonfigurować urządzenie dla dostępu poprzez sieć
bezprzewodową przejdź do następnego punktu.
6
Instrukcja instalacji Encore ADSL 2 + WIG
5. Konfiguracja parametrów sieci bezprzewodowej.
Chcąc udostepnić internet drogą bezprzewodową musimy przejść przez zakładkę Interface Setup
do opcji wireless. W Access Point zaznaczamy Activate natomiast w polu SSID podajemy nazwę
sieci bezprzewodowej (nazwa dowolna np: neostrada).
Jeżeli chcemy by nasza sieć była widoczna dla innych klientów bezprzewodowych zaznaczamy
Broadcast SSID na Yes.
Jeśli chcemy aby tylko nasz komputer mógł podłączyć się bezprzewodowo do routera
wykorzystujemy ustawienia Mac Filtering – ustawiając Activated w polu Active. Odpowienio w
polach Mac Address wpisujemy adresy sprzętowe (MAC) kart sieciowych którym chcemy zezwolić
na podłączenie do routera.
Aby dowiedzieć się jaki jest adres MAC naszej karty sieciowej musimy przejść do trybu wiersza
poleceń (Start->uruchom->command) i wpisać komendę ipconfig /all która pokaże nam wszystkie
karty sieciowe znajdujące się w komputerze a także ich adresy sprzętowe (MAC). Po restarcie
powinniśmy uzyskać bezprzewodowy dostęp do internetu przez nasz router.
Zaznacz Activate
(włącz punkt
dostępowy)
Wpisz
identyfikator sieci
bezprzewodowej
(np. neostrada)
Włącz/Wyłącz
rozgłaszanie
sieci
Aby zatwierdzić
zmiany naciśnij
przycisk SAVE
Po zapisaniu ustawień powinniśmy mieć dostęp do sieci poprzez połączenie radiowe.
