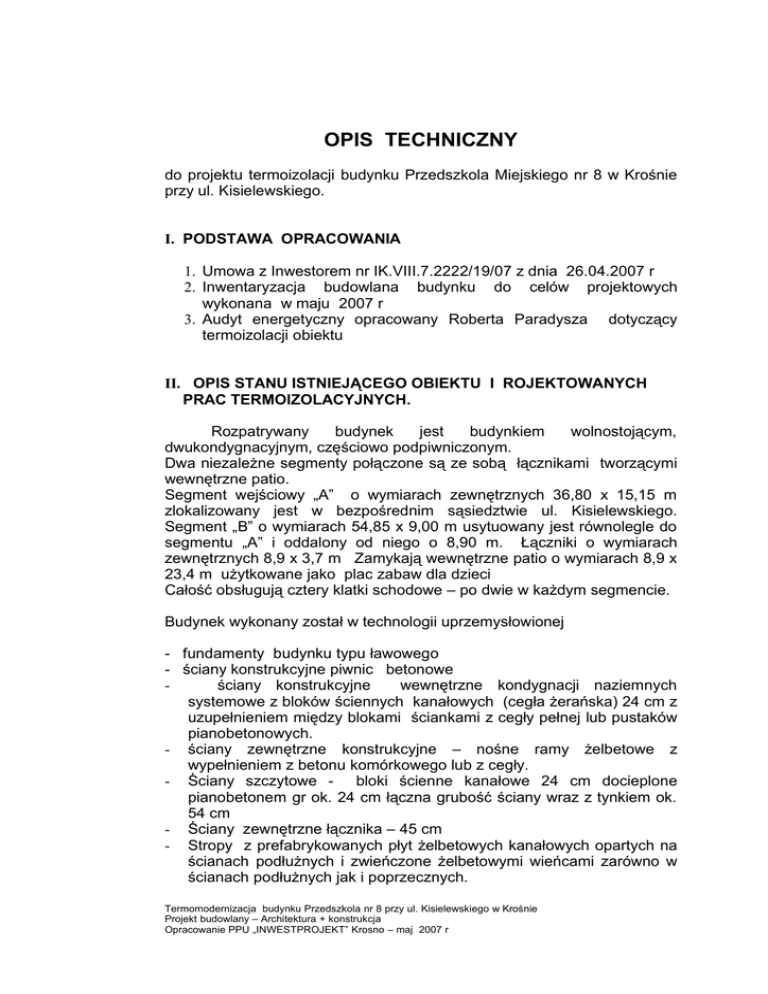

OPIS TECHNICZNY
do projektu termoizolacji budynku Przedszkola Miejskiego nr 8 w Krośnie
przy ul. Kisielewskiego.
I. PODSTAWA OPRACOWANIA
1. Umowa z Inwestorem nr IK.VIII.7.2222/19/07 z dnia 26.04.2007 r
2. Inwentaryzacja budowlana budynku do celów projektowych
wykonana w maju 2007 r
3. Audyt energetyczny opracowany Roberta Paradysza dotyczący
termoizolacji obiektu
II. OPIS STANU ISTNIEJĄCEGO OBIEKTU I ROJEKTOWANYCH
PRAC TERMOIZOLACYJNYCH.
Rozpatrywany
budynek
jest
budynkiem
wolnostojącym,
dwukondygnacyjnym, częściowo podpiwniczonym.
Dwa niezależne segmenty połączone są ze sobą łącznikami tworzącymi
wewnętrzne patio.
Segment wejściowy „A” o wymiarach zewnętrznych 36,80 x 15,15 m
zlokalizowany jest w bezpośrednim sąsiedztwie ul. Kisielewskiego.
Segment „B” o wymiarach 54,85 x 9,00 m usytuowany jest równolegle do
segmentu „A” i oddalony od niego o 8,90 m. Łączniki o wymiarach
zewnętrznych 8,9 x 3,7 m Zamykają wewnętrzne patio o wymiarach 8,9 x
23,4 m użytkowane jako plac zabaw dla dzieci
Całość obsługują cztery klatki schodowe – po dwie w każdym segmencie.
Budynek wykonany został w technologii uprzemysłowionej
- fundamenty budynku typu ławowego
- ściany konstrukcyjne piwnic betonowe
ściany konstrukcyjne
wewnętrzne kondygnacji naziemnych
systemowe z bloków ściennych kanałowych (cegła żerańska) 24 cm z
uzupełnieniem między blokami ściankami z cegły pełnej lub pustaków
pianobetonowych.
- ściany zewnętrzne konstrukcyjne – nośne ramy żelbetowe z
wypełnieniem z betonu komórkowego lub z cegły.
- Ściany szczytowe - bloki ścienne kanałowe 24 cm docieplone
pianobetonem gr ok. 24 cm łączna grubość ściany wraz z tynkiem ok.
54 cm
- Ściany zewnętrzne łącznika – 45 cm
- Stropy z prefabrykowanych płyt żelbetowych kanałowych opartych na
ścianach podłużnych i zwieńczone żelbetowymi wieńcami zarówno w
ścianach podłużnych jak i poprzecznych.
Termomodernizacja budynku Przedszkola nr 8 przy ul. Kisielewskiego w Krośnie
Projekt budowlany – Architektura + konstrukcja
Opracowanie PPU „INWESTPROJEKT” Krosno – maj 2007 r
-
Stropodach wentylowany z płyt korytkowych opartych na ściankach z
cegły ceramicznej. Pokrycie stropodachu papą asfaltową.
Schody wewnętrzne żelbetowe z prefabrykowanych płyt biegowych
opartych na spocznikach i belkach podestowych.
Schody zewnętrzne – żelbetowe płytowe.
Ścianki działowe 12 cm z cegły pełnej
Przewody wentylacyjne - wykorzystane kanały w płytach ściannych
oraz z ceramiczny bloczków wentylacyjnych 19 x 19 cm.
W ramach termomodernizacji zgodnie z Audytem wykonanym przez
mgr inż. Roberta Paradysza należy wykonać następujące prace:
 Ocieplić stropodach z przestrzenią wentylacyjną
 Ocieplić strop nad łącznikami
 Wykonać remont kominów wentylacyjnych ponad dachem
 Ocieplić ściany zewnętrzne parteru i piętra budynku
 Wymienić stare okna części budynku na nowe
 Wymienić drzwi zewnętrzne budynku
 Wykonać modernizację instalacji c.o.. i wymiennikowni
III. DANE TECHNICZNE BUDYNKU
Powierzchnia zabudowy
Powierzchnia całkowita
Powierzchnia użytkowa
Kubatura
IV.
-
1336,00
3304,00
2417,60
10660,00
m2
m2
m2
m3
OPIS TECHNICZNY TERMOMODERNIZACJI BUDYNKU
1. Ocieplenie stropodachu wentylowanego nad segmentami „A” i
„B” warstwą granulatu z wełny mineralnej z zastosowaniem
metody nadmuchowej
Stropodach wentylowany wykonany z płyt dachowych (prawdopodobnie
płyty korytkowe) układanych na ściankach ażurowych z cegły ceramicznej
opartych na płytach stropowych kanałowych
Projektuje się docieplenie istniejącego stropodachu 18 cm warstwą
granulowanej wełny szklanej - współczynnik przenikana ciepła „U” po
dociepleniu = 0,20 W(m2K)
1.1 Sposób wykonania ocieplenia:
Termomodernizacja budynku Przedszkola nr 8 przy ul. Kisielewskiego w Krośnie
Projekt budowlany – Architektura + konstrukcja
Opracowanie PPU „INWESTPROJEKT” Krosno – maj 2007 r
 Wykonanie otworów technologicznych w stropodachu o średnicy
Ø120 mm i rozstawie umożliwiającym równomierne ułożenie izolacji
 Wdmuchnięcie granulowanej wełny szklanej np.”Gulull” za pomocą
specjalnego agregatu z elastycznym wężem zakończonym dyszą
wprowadzoną w wcześniej wykonane otwory. Grubość warstwy
granulatu 18 cm.
 Kontrola grubości i równomierności nanoszonej warstwy izolacji za
pomocą podświetlanego peryskopu lub kamery wprowadzonej w
przestrzeń wentylowaną.
 Zamontowanie w miejscach otworów technologicznych kominków
wentylacyjnych Ø 70-80 mm w ilości 1 kominek na około 25 m2
powierzchni stropodachu. Pozostałe otwory należy zasłonić blachą
przymocowaną do stropodachu i zabezpieczyć dwoma warstwami
papy termozgrzewalnej.
 Ponad warstwą dociepleniową należy wykonać otwory wentylacyjne
zarówno od strony nawietrznej jaki i zawietrznej
o łącznej
powierzchni równej 1/1000 powierzchni stropodachu Rurki
doprowadzające powietrze powinny być osadzone skośnie , ze
spadkiem na zewnątrz budynku.
1.2 Sposób wykonania renowacji pokrycia dachowego z użyciem papy
perforowanej.
Nad całym stropodachem segmentu „A” i „B” należy wykonać nowe
pokrycie z zastosowaniem papy perforowanej
PP-64/1200 lub PP100/1200 - podkład, oraz termozgrzewalnej papy wierzchniego krycia np.
polbit WF 250/4000
Kominy ponad dachem oraz attykę należy
zabezpieczyć poprzez wywinięcie na nie izolacji z papy termozgrzewalnej.
 Stare pokrycie z papy należy wyrównać , oczyścić i podziurawić celem
odprowadzenia wilgoci z istniejącego pokrycia, pęcherze powietrzne
rozciąć i podkleić.
 Impregnacja podłoża na przykład: emulsja anoniowa, izoplast
 Wykonanie wstępnego krycia dachu przy użyciu papy perforowanej
PP-100/1200, PP-64/1200, luźno ułożonej na starym pokryciu z
zakładem
 Wykonanie pokrycia dachu przy użyciu papy zgrzewalnej wierzchniego
krycia np. polbit WF 250/4000
 Wykonanie kominków wentylacyjnych z PCV lub aluminium w ilości 1
szt/ok.50 m2 dachu
 Wykonanie nowych obróbek blacharskich
2. Ocieplenie stropodachu niewentylowanego nad łącznikami
warstwą styropianu gr. 15 cm
Warstwy papy stropodachu nad łącznikami są w złym stanie technicznym.
Pokrycie dachu wykonane z papy asfaltowej wykazuje liczne pęknięcia i
pęcherze.
Projektuje się docieplenie stropodachu i wykonanie nowego pokrycia z
wykorzystaniem materiałów do uszczelniania płaskich dachów.
Termomodernizacja budynku Przedszkola nr 8 przy ul. Kisielewskiego w Krośnie
Projekt budowlany – Architektura + konstrukcja
Opracowanie PPU „INWESTPROJEKT” Krosno – maj 2007 r
Sposób wykonania.
 Stare pokrycie z papy należy wyrównać , oczyścić i podziurawić celem
odprowadzenia wilgoci z istniejącego pokrycia
 Impregnacja podłoża na przykład: emulsja anoniowa, izoplast
 Przymocowanie do istniejącego dachu na jego krawędziach (nad
łącznikami) łat drewnianych o wymiarach 10x15 cm, L= 2x(2 x 8,90 m)
stanowiących ograniczenie dla zakładanego ocieplenia dachu
styropianem i służących do mocowania obróbek blacharskich
 Wykonanie izolacji cieplnej ze styropianu FS-20 gr. 15 cm
laminowanego papą na przykład styropap (płyty styropianowe PS-E
FS M.-20 oklejone jednostronnie papą P/100/1200-20) lub STYROLL.
Technika montażu polega na naniesienie na podłoże kleju np.
VEDATEX-ashesiv w pasmach o szerokości ok. 40 mm, równolegle do
podłużnej osi płyty STYROPAP lub zgodnie z kierunkiem rozwijanego
STYROLL-u w trzech, czterech rzędach. Na początku i końcu podłoża
(rolki) zaleca się
nałożenie kilku pasm poprzecznych. Przed
przystąpieniem do układania kolejnego rzędu płyt z zakładkami
STYROPAP-u lub nowej rolki STYROLL-u należy nanieść warstwę
kleju szerokości 50 mm na uprzednio ułożony odcinek, od tej strony
gdzie będzie przyklejona zakładka. Po zakończeniu układania
następnego odcinka, należy całość dobrze docisnąć do podłoża.
 Wykonanie wstępnego krycia dachu przy użyciu papy perforowanej
PP-100/1200, PP-64/1200,
 Wykonanie pokrycia dachu przy użyciu papy zgrzewalnej wierzchniego
krycia np. AWA PYE PV200 S5.
 Wykonanie kominków wentylacyjnych z PCV lub aluminium w ilości 1
szt/ok.50 m2 dachu
 Wykonanie nowych obróbek blacharskich z zastosowaniem blachy
ocynkowanej 0,7 mm lub blachy powlekanej
3. Ocieplenie ścian zewnętrznych budynku metodą lekką mokrą
Zaprojektowano ocieplenia ścian zewnętrznych szczytowych i
osłonowych, za pomocą metody „lekkiej mokrej" . Metoda ta polega na
przyklejeniu do sprawdzonej pod względem konstrukcyjnym ściany
płyt styropianowych odmiany FS-15 w/g PN/B-020130: 1999 „Wyroby do
izolacji cieplnej w budownictwie. Płyty styropianowe (PS-E,  = 0,040 W/
(mK)).
Płyty styropianowe o grubości 12 cm, zostają pokryte warstwą zaprawy
lub masy klejącej , uzbrojonej siatką z włókna szklanego.
Kolejną warstwą jest wyprawa tynkarska elewacyjna , stanowiąca
warstwę wykończeniową układu ocieplającego.
Do mechanicznego mocowania styropianu do ściany należy
stosować łączniki grzybkowe w ilości - 4-szt. na 1m2 - nie mniej niż 2
szt. na 1 płytę o wymiarach 50 x 100 cm . Przy krawędziach ścian
należy dodatkowo stosować łączniki co 30cm w odległości ok. 15cm
Termomodernizacja budynku Przedszkola nr 8 przy ul. Kisielewskiego w Krośnie
Projekt budowlany – Architektura + konstrukcja
Opracowanie PPU „INWESTPROJEKT” Krosno – maj 2007 r
od krawędzi ściany ocieplanej. Długość kotwienia łącznika w ścianie
min. 10 cm.
Do wykonywania dociepleń stosować wyłącznie systemy
dopuszczone z aktualnie obowiązującymi aprobatami technicznymi ITB.
Podstawą do wykonania ocieplenia ściany osłonowej budynku
jest niniejszy projekt techniczny i powołane w nim obowiązujące
normy , instrukcje , aprobaty techniczne , warunki techniczne
wykonywania robót , zasady bezpieczeństwa i higieny pracy i przepisy
p.poż.
W zakresie instrukcji technicznych , obowiązuje zasady podane
w Instrukcji ITB 334/96 „Ocieplenia ścian zewnętrznych budynków
metodą lekką" , z późniejszymi zmianami , oraz aktualnie obowiązująca
aprobata techniczna dopuszczenia, stosowanego systemu.
W przypadku konieczności konsultowania zagadnień technicznych
, stosowanego systemu docieplenia należy korzystać z nadzoru
autorskiego , oraz doradcy technicznego stosowanego systemu.
3.1. Wymagania materiałowe.
Do ocieplania ścian metodą „lekką" należy stosować materiały
odpowiadające wymogom aktualnych norm , aprobat , lub świadectw
wydanych przez Instytut Techniki Budowlanej. Obowiązkiem wykonawcy
jest stwierdzenie zgodności certyfikatu (atestu) wystawionego przez
producenta materiału z wymogami odpowiednich norm lub aprobat.
Ogólnie obowiązujące zasady podane w rozdziale 3 Instrukcji ITB
334/01 z uwzględnieniem zmian jakie nastąpiły w trakcie jej
obowiązywania.
Poniżej podaje się podstawowe wymogi materiałowe:
 do wykonania warstwy termoizacyjnej należy stosować płyty
styropianowe samogasnące odmiany FS-15 (PS-E) wg. Normy
PN/B-20130. Każda partia styropianu winna odpowiadać
wymaganiom wyżej wymienionej normy.
 tkanina
szklana (siatka szklana) do zbrojenia warstwy
ochronnej na styropianie winna odpowiadać wymaganiom normy
PN-92/P-85010.
Do zbrojenia dolnych części ścian , oraz
wzmocnienia narożników , w miejsce kątowników metalowych ,
można stosować pancerne siatki z włókna szklanego.
 materiały klejone (zaprawy i masy klejące), oraz zaprawy i masy
tynkarskie muszą być dopuszczone do stosowania w budownictwie ,
odpowiednimi aprobatami technicznymi ITB.
 do mocowania mechanicznego styropianu do podłoża , należy
stosować łączniki grzybkowe , dopuszczone do stosowania w
budownictwie aktualnymi świadectwami lub aprobatami technicznym
Termomodernizacja budynku Przedszkola nr 8 przy ul. Kisielewskiego w Krośnie
Projekt budowlany – Architektura + konstrukcja
Opracowanie PPU „INWESTPROJEKT” Krosno – maj 2007 r
w ilości 4 szt. na 1m2 , zaś przy krawędziach ścian stosować łączniki
co 30 cm.
3.2 Wykończenie zewnętrzne i roboty dodatkowe.
3.2.1
Obróbki blacharskie - Wszystkie obróbki blacharskie wykonać z
blachy stalowej ocynkowanej 0,5 mm.
3.2.2
Naprawa kominów
Zakres prac związanych z naprawą kominów
 Oczyszczenie i uzupełnienie ubytków materiałowych
zaprawą cementową,
 Przyklejenie płyt styropianowych gr.3 cm i ich wykończenie
z wykorzystaniem metody lekkiej mokrej
 Malowanie dwukrotne farbą silikatową białą
 Wykonanie obróbek blacharskich czapek kominowych
 Wykonanie zabezpieczeń przeciwwilgociowych kominów
papą termozgrzewalną
3.2.3 Wykonanie nowej instalacji odgromowej
4. Docieplenie stropu nad nieogrzewanymi piwnicami
Zgodnie z audytem energetycznym budynku strop z płyt kanałowych nad
nieogrzewanymi piwnicami należy ocieplić warstwą styropianu grubości 6
cm . Sposób wykonania jak dla ścian zewnętrznych.
5. Wymiana stolarki okiennej i drzwiowej
W ramach termoizolacji budynku należy wymienić w całości stolarkę
zewnętrzną okienną i drzwiową .
Zaleca się :
 Wymienić stare okna ogrzewanej części budynku na nowe o
współczynniku przenikania ciepła U=1,6 W/(m2K).
 Wymienić drzwi zewnętrzne w ogrzewanej części budynku na nowe o
współczynniku przenikania ciepła U=2,0 W/(m2K).
IV. Roboty instalacyjne
W związku z termomodernizacją budynku przedszkola należy
przeprowadzić modernizację istniejącej w budynku wymiennikowi oraz
wykonać modernizację instalacji c.o. obejmującą:
 płukanie,
 montaż przygrzejnikowych zaworów termostatycznych,
 montaż odpowietrzników automatycznych,
 wymianę izolacji przewodów poziomych,
próbę szczelności
na gorąco z regulacją.
Termomodernizacja budynku Przedszkola nr 8 przy ul. Kisielewskiego w Krośnie
Projekt budowlany – Architektura + konstrukcja
Opracowanie PPU „INWESTPROJEKT” Krosno – maj 2007 r
Opracowanie:
Termomodernizacja budynku Przedszkola nr 8 przy ul. Kisielewskiego w Krośnie
Projekt budowlany – Architektura + konstrukcja
Opracowanie PPU „INWESTPROJEKT” Krosno – maj 2007 r
