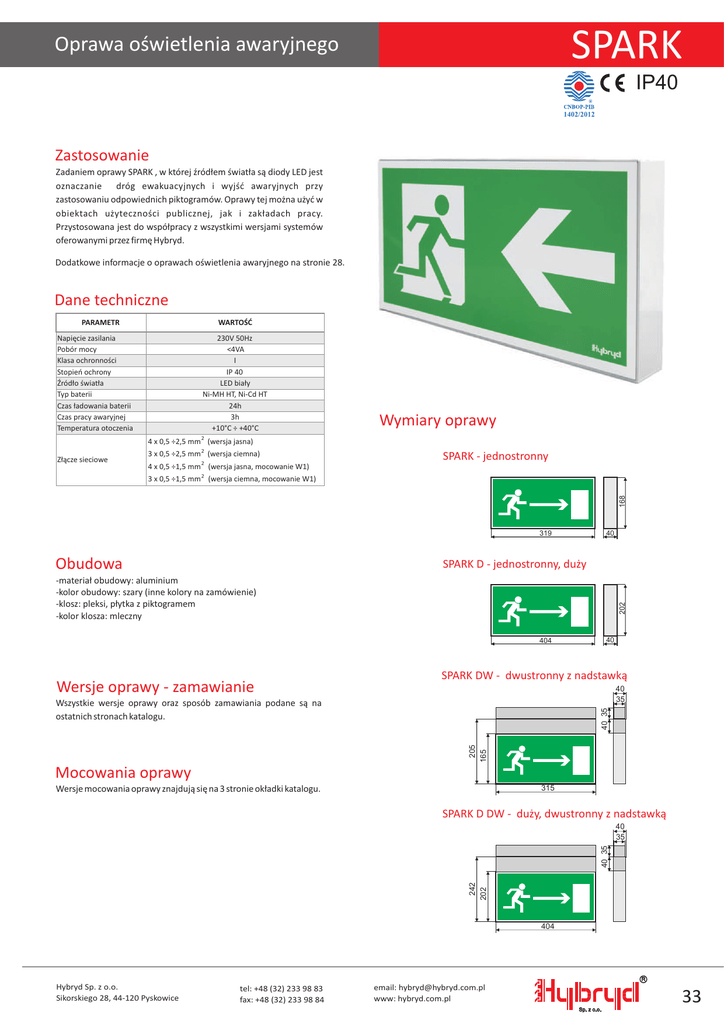

Oprawa oświetlenia awaryjnego

SPARK
Oprawa oświetlenia awaryjnego
IP40
1402/2012
Zastosowanie
Zadaniem oprawy SPARK , w której źródłem światła są diody LED jest
oznaczanie dróg ewakuacyjnych i wyjść awaryjnych przy
zastosowaniu odpowiednich piktogramów. Oprawy tej można użyć w
obiektach użyteczności publicznej, jak i zakładach pracy.
Przystosowana jest do współpracy z wszystkimi wersjami systemów
oferowanymi przez firmę Hybryd.
Dodatkowe informacje o oprawach oświetlenia awaryjnego na stronie 28.
Dane techniczne
PARAMETR
WARTOŚĆ
Napięcie zasilania
Pobór mocy
Klasa ochronności
Stopień ochrony
Źródło światła
Typ baterii
Czas ładowania baterii
Czas pracy awaryjnej
Temperatura otoczenia
230V 50Hz
<4VA
I
IP 40
LED biały
Ni-MH HT, Ni-Cd HT
24h
3h
+10°C ÷ +40°C
Wymiary oprawy
2
4 x 0,5 ÷2,5 mm (wersja jasna)
Złącze sieciowe
3 x 0,5 ÷2,5 mm 2 (wersja ciemna)
4 x 0,5 ÷1,5 mm 2 (wersja jasna, mocowanie W1)
SPARK - jednostronny
168
3 x 0,5 ÷1,5 mm 2 (wersja ciemna, mocowanie W1)
40
319
Obudowa
SPARK D - jednostronny, duży
202
-materiał obudowy: aluminium
-kolor obudowy: szary (inne kolory na zamówienie)
-klosz: pleksi, płytka z piktogramem
-kolor klosza: mleczny
40
404
Wersje oprawy - zamawianie
SPARK DW - dwustronny z nadstawką
40
35
205
165
40 35
Wszystkie wersje oprawy oraz sposób zamawiania podane są na
ostatnich stronach katalogu.
Mocowania oprawy
Wersje mocowania oprawy znajdują się na 3 stronie okładki katalogu.
315
SPARK D DW - duży, dwustronny z nadstawką
242
202
40 35
40
35
404
Hybryd Sp. z o.o.
Sikorskiego 28, 44-120 Pyskowice
tel: +48 (32) 233 98 83
fax: +48 (32) 233 98 84
R
email: [email protected]
www: hybryd.com.pl
Sp. z o.o.
33
Oprawy oświetlenia awaryjnego - dane do zamówienia
Wersja ze świetlówką
CRYSTAL
Kolor obudowy
(Kod RAL)
Piktogram
Oprawa
Wykonanie
Taw [h]
Tryb pracy
Mocowanie
CRYSTAL
ST
1
C
C5
9003
C6
*
…
*
P29
AT
2
CT
J
3
9005
C7
CB
W3
CB-MA
W4
9006
P01
Przykład tworzenia nazwy: CRYSTAL CT 2C C5 9003 P05
Wersja z LED
Oprawa
Wykonanie
Tryb pracy
Źródło
światła
Mocowanie
CRYSTAL
ST
C
LED
C5
9003
C6
*
…
*
P29
AT
J
CT
C7
CB
W3
CB-MA
Przykład tworzenia nazwy: CRYSTAL AT C LED W3 9003 P09
Wersja ze świetlówką
ALU
Oprawa
Wielkość
oprawy
Typ
oprawy
Wykonanie
Taw [h]
1
AT
2
D
DW
CT
3
TS
CB
CB-MA
Przykład tworzenia nazwy: ALU AT 2J W2 9003 P02
ALU
Wersja z LED
Oprawa
Wielkość
oprawy
Typ
oprawy
Wykonanie
Tryb pracy
ALU
AT
C
D
DW
CT
J
TS
CB
CB-MA
Przykład tworzenia nazwy: ALU D CT C LED C2 9003 P12
1)
Mocowanie W1 tylko dla jednostronnej oprawy ALU.
SPARK
Oprawa
Wielkość
oprawy
Typ
oprawy
Wykonanie
SPARK
Tryb pracy
Kolor obudowy
(Kod RAL)
9005
9006
Piktogram
P01
W4
Tryb pracy
Mocowanie
C
J
W1
W2
C1
C2
Źródło
światła
1
Mocowanie
W11
W2
C1
C2
LED
Źródło
światła
Mocowanie
AT
C
LED
D
DW
CT
J
CB
CB-MA
Przykład tworzenia nazwy: SPARK D AT J LED C25 9006 P05
1)
Mocowanie W1 tylko dla jednostronnej oprawy SPARK.
W11
C25
C30
W16
Kolor obudowy
Piktogram
(Kod RAL)
9003
*
9005
9006*
P01
…
P29
Kolor obudowy
Piktogram
(Kod RAL)
9003
9005*
9006*
P01
…
P29
Kolor obudowy
Piktogram
(Kod RAL)
9006
9003*
9005*
P01
…
P29
Legenda - strona 68
R
64
Sp. z o.o.
email: [email protected]
www: hybryd.com.pl
tel: +48 (32) 233 98 83
fax: +48 (32) 233 98 84
Hybryd Sp. z o.o.
Sikorskiego 28, 44-120 Pyskowice
Oprawy oświetlenia awaryjnego - dane do zamówienia
SFERA
Oprawa
Typ obudowy
Wykonanie
Moc
Taw [h]
Tryb pracy
SFERA
N
ST
1x18W
2
J
P
AT
2x18W
CT
1x26W
CB
2x26W
1x32W
Przykład tworzenia nazwy: SFERA N CT 2x18W 2J
SQUARE
Oprawa
Typ obudowy
Wykonanie
Moc
Taw [h]
Tryb pracy
SQUARE
N
ST
4x14W
2
J
P
AT
4x18W
CT
2x36W
CB
Przykład tworzenia nazwy: SQUARE P AT 4x18W 2J
Legenda:
Typ bryły fotometrycznej: patrz indywidualne karty produktów.
Wielkość oprawy:
Puste pole – mała
D – duża.
Typ oprawy lub klosz:
N – natynkowa
P – podtynkowa
DW – oprawa dwustronna bądź klosz dwustronny.
Wykonanie:
ST – standard
AT – autotest
CT – centraltest
TS – testsystem
CB – centralna bateria,
CB-MA – centralna bateria z wbudowanym modułem adresowym,
CB-MP – centralna bateria z wbudowanym modułem przełączającym,
CB-MAP – centralna bateria z wbudowanym modułem adresowo-przełączającym.
Taw [h] - czas pracy awaryjnej: nie definiuje się dla wszystkich wykonań CB.
Tryb pracy:
C – ciemny
J – jasny
N – nocny (tylko dla wykonania CT).
Zdefiniowany dla wykonań ST, AT, CT, TS, CB-MA (oprawy LED) i CB-MAP (oprawy świetlówkowe).
Zakres temperatur:
Puste pole - standardowy zakres temperatur
T – oprawa o rozszerzonym zakresie temperatur (patrz dane techniczne) z wbudowanym
termostatem H-323 (baterią termostatyzowaną).
Kolor obudowy: pola oznaczone * dostępne na specjalne zamówienie – wydłużony czas dostawy.
R
68
Sp. z o.o.
email: [email protected]
www: hybryd.com.pl
tel: +48 (32) 233 98 83
fax: +48 (32) 233 98 84
Hybryd Sp. z o.o.
Sikorskiego 28, 44-120 Pyskowice
Wykonania, funkcje
Oprawy oświetlenia awaryjnego
Wykonania - testowanie, monitoring
ST = Standard - test pracy awaryjnej przy pomocy przycisku TEST , albo poprzez zanik zasilania;
AT = Autotest - automatyczne okresowe wykonywanie testów:
TEST A - test sprawności lampy, raz w miesiącu;
TEST B - pomiar czasu pracy awaryjnej, raz w roku;
CT = Centraltest - współpraca z centralą monitorującą, albo z komputerem PC ( pełna adresacja opraw, wizualizacja opraw na planie obiektu,
raporty o stanie systemu), testy wywoływane z jednostki sterującej H-300 PC lub H-302 C;
TS = Test System - sterowanie z jednostki pilota H-101TS,
testy wywoływane z jednostki pilota, przesyłanie wyników testów do jednostki pilota;
CB = Centralna Bateria - oprawa zasilana z sieci napięciem 230V AC 50Hz, a po zaniku napięcia sieci, napięciem 220V DC pochodzącym z
centralnej baterii, oprawa posiada wbudowany statecznik(wersja oprawy LED ma wbudowany statecznik LED 220V DC oraz moduł LED);
CB-MA – oprawa w wykonaniu CB z wbudowanym modułem adresowym MA-02. Umożliwia wykrywanie stanu konkretnej oprawy na
linii w przypadku opraw świetlówkowych, bądź dodatkowo sterowania pracą grupy opraw LED.
CB-MP – oprawa w wykonaniu CB z wbudowanym modułem przełączającym MP-2. Umożliwia sterowanie pracy podstawowej oprawy
podłączonej do systemu Centralnej Baterii (tylko dla opraw świetlówkowych).
CB-MAP – oprawa w wykonaniu CB z wbudowanym modułem adresowo-przełączającym MAP. Umożliwia zarówno wykrywanie stanu
konkretnej oprawy na linii, jak również sterowania pracą podstawową z systemu centralnej baterii i zewnętrznego łącznika.
BU = Zasilanie Buforowe - oprawa przeznaczona do wykorzystania z buforowymi zasilaczami 12 - 24V DC, posiada wbudowany statecznik LED
12-24V DC oraz moduł LED.
Funkcje opraw
1.Po zaniku napięcia sieci następuje automatycznie przełączenie zasilania źródła światła na awaryjne (z baterii
akumulatorów ( w wykonaniu ST, AT, CT i TS).
2.Sygnalizacja stanu oprawy i akumulatora (dla wykonań ST, AT, CT i TS).
3.Nadzór napięcia sieci i stanu akumulatora (dla wykonań ST, AT, CT i TS).
4.Zabezpieczenie przed głębokim rozładowaniem akumulatora (dla wykonań ST, AT, CT i TS).
5.Automatyczne okresowe wykonywanie testów: (dla wykonań AT, CT oraz TS).
6.Nadzór nad pracą źródła światła.
Sygnalizacja
Zależnie od wykonania oprawa wyposażona jest w diody sygnalizacyjne LED:
zielona - sygnalizacja stanu akumulatora (dla ST, AT, CT, TS;
czerwona - sygnalizacja stanu oprawy (dla AT, CT, TS).
Szczegóły sygnalizacji opisane zostały w Instrukcji Obsługi.
Tryb pracy
J - Jasna - świeci przy zasilaniu z sieci. Przy braku napięcia sieci automatycznie przełącza się w tryb pracy awaryjnej.
C - Ciemna - przy zasilaniu z sieci lampa jest w trybie czuwania, źródło światła nie świeci. Przy braku napięcia automatycznie przełącza się
w tryb pracy awaryjnej.
N - Nocna - tylko dla Centraltest. Lampa świeci jak w trybie jasnym. Czas pracy podstawowej zadawany jest z centrali.
R
28
Sp. z o.o.
email: [email protected]
www: hybryd.com.pl
tel: +48 (32) 233 98 83
fax: +48 (32) 233 98 84
Hybryd Sp. z o.o.
Sikorskiego 28, 44-120 Pyskowice
Mocowania opraw
UWAGA!
Dla mocowań C16, C17 wymagany jest dostęp do przestrzeni nad sufitem.
C21
C20
C19
C22
C13
C14
C15
PRYMAT
C18
PROFIL
h
h
C12
W13
C16
C17
h
h
h
h
W7
W9
W8
W10
h
h
h
h
h
C6
C5
W12
W11
h
h
C7
W3
W4
CRYSTAL
W1
W2
ALU
W16
SPARK
W17
PROFILIGHT
h
C1
C3(DW)
C2
C4(DW)
h
C25
C30
W1
h
C5
C25
C24
C26
C32
W4
W15
h
h
h
C5
C19
W13
C21
PRIMOS LED5
W13
PRIMOS LED
C23
W14
TELESTO
h
C28
C33
W18
h
H-207 SUPERNOVA
Piktogramy
P01
P15
P02
P16
P03
P17
P04
P18
P05
P20
P06
P21
P07
P22
P08
P23
P09
P24
P10
P25
P11
P26
P12
P27
P13
P28
P14
P29
