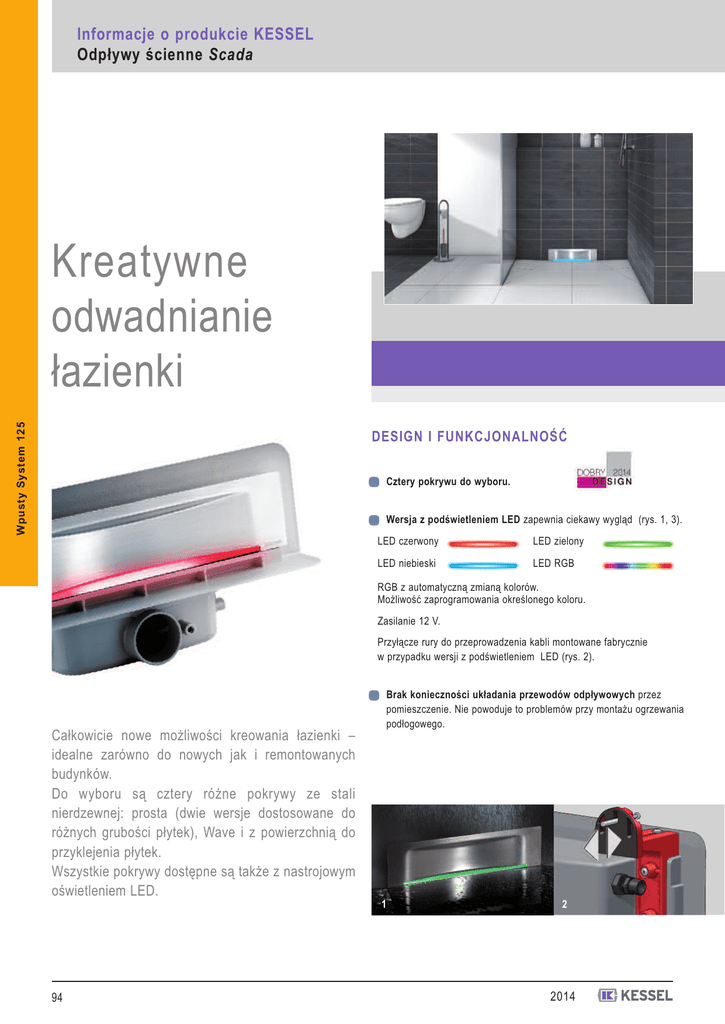

Kreatywne odwadnianie łazienki

Informacje o produkcie KESSEL
Odpływy ścienne Scada
Wpusty System 125
Kreatywne
odwadnianie
łazienki
DESIGN I FUNKCJONALNOŚĆ
Cztery pokrywu do wyboru.
Wersja z podświetleniem LED zapewnia ciekawy wygląd (rys. 1, 3).
LED czerwony
LED niebieski
LED zielony
LED RGB
RGB z automatyczną zmianą kolorów.
Możliwość zaprogramowania określonego koloru.
Zasilanie 12 V.
Przyłącze rury do przeprowadzenia kabli montowane fabrycznie
w przypadku wersji z podświetleniem LED (rys. 2).
Całkowicie nowe możliwości kreowania łazienki –
idealne zarówno do nowych jak i remontowanych
budynków.
Do wyboru są cztery różne pokrywy ze stali
nierdzewnej: prosta (dwie wersje dostosowane do
różnych grubości płytek), Wave i z powierzchnią do
przyklejenia płytek.
Wszystkie pokrywy dostępne są także z nastrojowym
oświetleniem LED.
94
Brak konieczności układania przewodów odpływowych przez
pomieszczenie. Nie powoduje to problemów przy montażu ogrzewania
podłogowego.
1
2
2014
Odpływ ścienny Scada
Odpływ ścienny Scada
WARIANTY ZABUDOWY (lekka i ciężka)
PERFEKCYJNE WYRÓWNANIE
Płynnie regulowane nóżki montażowe z regulacją wysokości
o 55 mm zapewniają komfortowe ustawienie całkowitej
wysokości od 80 mm do 135 mm do górnej krawędzi płytki
oraz indywidualnych odległości od ściany w przypadku
zabudowy lekkiej i ciężkiej (rys. 2).
TYLKO 65 MILIMETRÓW
z płytą do zabudowy
WARIANT ZABUDOWY (płyta ze spadkiem i klin)
A
a
B
b
Wysokość zabudowy kołnierza tylko 65 mm.
DO ZABUDOWY LEKKIEJ
Zabudowa niezależna od stelaża. Opcjonalnie dostępna
jest gipsowa płyta (nr art. 48063) ułatwiająca dokładne
połączenie ze ścianką gipsową (rys. 4).
a
b
3
2014
Moduł do zabudowy ze zintegrowanym i fabrycznie uszczelnionym odpływem ściennym Scada, ze spadkiem z trzech
stron.
Płyta 900 mm: A = 900 mm, B = 200 mm
Płyta 1200 mm: A = 1200 mm, B = 200 mm
Płyta ze spadkiem jako osprzęt (zintegrowany spadek z 3 stron)
900 x 900 mm
1200 x 1200 mm
4
95
Wpusty System 125
do zabudowy lekkiej i ciężkiej
Odpływ ścienny Scada Dane do zamawiania wersji bez podświetlenia LED
Odpływ ścienny
Pokrywy
Odpływ ścienny Scada
bez podświetlenia LED
do odwadniania powierzchni podłogi
w pomieszczeniach
z syfonem, z kołnierzem do
uszczelnień płynnymi masami
izolacyjnymi
Korpus z ABS
zgrzewany
króciec odpływowy DN 50
możliwość przyłączenia odpływu
z przodu, z boku po lewej stronie
lub z boku po prawej stronie
Pokrywa odpływu Scada, Pokrywa odpływu Scada, Pokrywa odpływu Scada,
do wklejenia płytek
Wave
stal nierdzewna V2A
z ramą ze stali nierdzewnej
szerokość x wysokość
296 x 61 mm
Do podłóg z płytkami
do 10 mm,
możliwość wklejenia płytki
ściennej
do 10 mm
szerokość x wysokość
312 x 74 mm
Do podłóg z płytkami
do 10 mm
Pokrywa odpływu
Scada,
stal nierdzewna V2A
szerokość x wysokość szerokość x wysokość
312 x 74 mm
312 x 67 mm
Do podłóg z płytkami
Do podłóg z płytkami
do 10 mm
do 17 mm
Odpływ ścienny Scada z pokrywą. Produkt kompletny (do zabudowy lekkiej lub ciężkiej).
Korpus
nr art. 48 000.01
362
5
H3
- 16
nr art. 48 000.02
nr art. 48 000.03
nr art. 48 000.04
H2
H1
15
115
H1 = górna krawędź kołnierza 65 - 120 mm
H2 = górna krawędź płytki 80 - 135 mm
H3 = wysokość całkowita 218 - 273 mm
Moduł do zabudowy
900 x 200 mm
Odpływ ścienny Scada z pokrywą i modułem do zabudowy (do zabudowy modułowej).
100
900
80
240
Wpusty System 125
30 l/m,
Przepustowość ięcia wodnego 22 mm
kn
m
za
ć
oś
ok
Wys
70
nr art. 48 001.01
nr art. 48 001.02
nr art. 48 001.03
nr art. 48 001.04
20
0
Moduł do zabudowy
1200 x 200 mm
Odpływ ścienny Scada z pokrywą i modułem do zabudowy (do zabudowy modułowej).
nr art. 48 002.01
96
nr art. 48 002.02
nr art. 48 002.03
nr art. 48 002.04
Odpływ ścienny Scada Dane do zamawiania wersji z podświetleniem LED
Odpływ ścienny Scada
z podświetleniem LED
do odwadniania powierzchni
podłogi w pomieszczeniach
z syfonem, z kołnierzem do
uszczelnień płynnymi masami
izolacyjnymi
Korpus z ABS
zgrzewany
króciec odpływowy DN 50
możliwość przyłączenia odpływu
z przodu, z boku po lewej stronie
lub z boku po prawej stronie
30 l/m,
Przepustowość ięcia wodnego 22 mm
kn
m
za
ć
oś
ok
ys
W
Korpus LED
Pokrywy
Pokrywa odpływu Scada, Pokrywa odpływu Scada, Pokrywa odpływu Scada,
Wave
do wklejenia płytek
stal nierdzewna V2A
z ramą ze stali nierdzewnej
szerokość x wysokość
296 x 61 mm
Do podłóg z płytkami
do 10 mm
możliwość wklejenia płytki
ściennej
do 10 mm
szerokość x wysokość
312 x 74 mm
Do podłóg z płytkami
do 10 mm
Pokrywa odpływu
Scada,
stal nierdzewna V2A
szerokość x wysokość szerokość x wysokość
312 x 74 mm
312 x 67 mm
Do podłóg z płytkami
Do podłóg z płytkami
do 10 mm
do17 mm
Odpływ ścienny Scada z pokrywą. Produkt kompletny (do zabudowy lekkiej lub ciężkiej).
LED czerwony
nr art. 48 003.11
nr art. 48 003.12
nr art. 48 003.13
nr art. 48 003.14
LED zielony
nr art. 48 003.21
nr art. 48 003.22
nr art. 48 003.23
nr art. 48 003.24
LED niebieski
nr art. 48 003.31
nr art. 48 003.32
nr art. 48 003.33
nr art. 48 003.34
LED RGB
nr art. 48 003.41
nr art. 48 003.42
nr art. 48 003.43
nr art. 48 003.44
Moduł do zabudowy LED
900 x 200 mm
Odpływ ścienny Scada z pokrywą. Produkt kompletny (do zabudowy modułowej).
LED czerwony
nr art. 48 004.11
nr art. 48 004.12
nr art. 48 004.13
nr art. 48 004.14
LED zielony
nr art. 48 004.21
nr art. 48 004.22
nr art. 48 004.23
nr art. 48 004.24
LED niebieski
nr art. 48 004.31
nr art. 48 004.32
nr art. 48 004.33
nr art. 48 004.34
LED RGB
nr art. 48 004.41
nr art. 48 004.42
nr art. 48 004.43
nr art. 48 004.44
Moduł do zabudowy LED
1200 x 200 mm
Wpusty System 125
Odpływ ścienny
Odpływ ścienny Scada z pokrywą i modułem do zabudowy (do zabudowy modułowej).
LED czerwony
nr art. 48 005.11
nr art. 48 005.12
nr art. 48 005.13
nr art. 48 005.14
LED zielony
nr art. 48 005.21
nr art. 48 005.22
nr art. 48 005.23
nr art. 48 005.24
LED niebieski
nr art. 48 005.31
nr art. 48 005.32
nr art. 48 005.33
nr art. 48 005.34
LED RGB
nr art. 48 005.41
nr art. 48 005.42
nr art. 48 005.43
nr art. 48 005.44
97
Odpływ ścienny Scada Osprzęt
Produkt
Opis
H
L
B
Płyta ze spadkiem*
ze zintegrowanym spadkiem z 3 stron
900 x 900 x 80mm (LxBxH)
1200 x 1200 x 85 mm (LxBxH)
Nr art.
48 051
48 052
*do zabudowy modułowej
Zestaw montażowy*
składający się z kleju i taśmy uszczelniającej
48 062
*do zabudowy modułowej
Płyta gipsowa do stelaża montażowego*
z klejem montażowym
48 063
Wpusty System 125
wysokość 300 mm
szerokość 623 mm
*do zabudowy lekkiej
38
123
48 400
Sitko na zanieczyszczenia
48 800
zabezpieczenie przed nieprzyjemnymi
zapachami, pianą i robactwem
48
116
Multistop
Odpływ ścienny Scada Części zamienne
Pokrywa odpływu Scada, do wklejenia płytek
z ramą ze stali nierdzewnej
szerokość x wysokość 296 x 61 mm
Do podłóg z płytkami do 10 mm, możliwość wklejenia
płytki ściennej do 10 mm
Pokrywa odpływu Scada, stal nierdzewna V2A
szerokość x wysokość 312 x 74 mm
Do podłóg z płytkami do 10 mm
Pokrywa odpływu Scada, Wave
szerokość x wysokość 312 x 74 mm
Do podłóg z płytkami do 10 mm
Pokrywa odpływu Scada, stal nierdzewna V2A
szerokość x wysokość 312 x 67 mm
Do podłóg z płytkami do 17 mm
98
48 011
48 012
48 013
48 014
