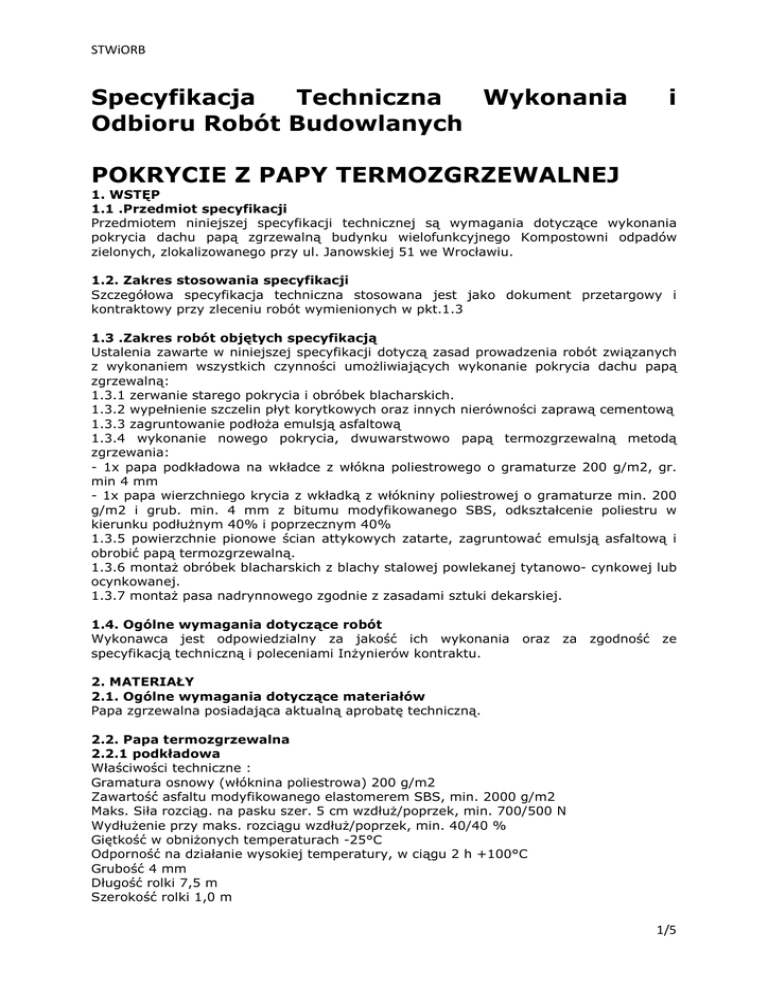

Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych

Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych

STWiORB
Specyfikacja
Techniczna
Wykonania
Odbioru Robót Budowlanych
i
POKRYCIE Z PAPY TERMOZGRZEWALNEJ
1. WSTĘP
1.1 .Przedmiot specyfikacji
Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania
pokrycia dachu papą zgrzewalną budynku wielofunkcyjnego Kompostowni odpadów
zielonych, zlokalizowanego przy ul. Janowskiej 51 we Wrocławiu.
1.2. Zakres stosowania specyfikacji
Szczegółowa specyfikacja techniczna stosowana jest jako dokument przetargowy i
kontraktowy przy zleceniu robót wymienionych w pkt.1.3
1.3 .Zakres robót objętych specyfikacją
Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych
z wykonaniem wszystkich czynności umoŜliwiających wykonanie pokrycia dachu papą
zgrzewalną:
1.3.1 zerwanie starego pokrycia i obróbek blacharskich.
1.3.2 wypełnienie szczelin płyt korytkowych oraz innych nierówności zaprawą cementową
1.3.3 zagruntowanie podłoŜa emulsją asfaltową
1.3.4 wykonanie nowego pokrycia, dwuwarstwowo papą termozgrzewalną metodą
zgrzewania:
- 1x papa podkładowa na wkładce z włókna poliestrowego o gramaturze 200 g/m2, gr.
min 4 mm
- 1x papa wierzchniego krycia z wkładką z włókniny poliestrowej o gramaturze min. 200
g/m2 i grub. min. 4 mm z bitumu modyfikowanego SBS, odkształcenie poliestru w
kierunku podłuŜnym 40% i poprzecznym 40%
1.3.5 powierzchnie pionowe ścian attykowych zatarte, zagruntować emulsją asfaltową i
obrobić papą termozgrzewalną.
1.3.6 montaŜ obróbek blacharskich z blachy stalowej powlekanej tytanowo- cynkowej lub
ocynkowanej.
1.3.7 montaŜ pasa nadrynnowego zgodnie z zasadami sztuki dekarskiej.
1.4. Ogólne wymagania dotyczące robót
Wykonawca jest odpowiedzialny za jakość ich wykonania oraz za zgodność ze
specyfikacją techniczną i poleceniami InŜynierów kontraktu.
2. MATERIAŁY
2.1. Ogólne wymagania dotyczące materiałów
Papa zgrzewalna posiadająca aktualną aprobatę techniczną.
2.2. Papa termozgrzewalna
2.2.1 podkładowa
Właściwości techniczne :
Gramatura osnowy (włóknina poliestrowa) 200 g/m2
Zawartość asfaltu modyfikowanego elastomerem SBS, min. 2000 g/m2
Maks. Siła rozciąg. na pasku szer. 5 cm wzdłuŜ/poprzek, min. 700/500 N
WydłuŜenie przy maks. rozciągu wzdłuŜ/poprzek, min. 40/40 %
Giętkość w obniŜonych temperaturach -25°C
Odporność na działanie wysokiej temperatury, w ciągu 2 h +100°C
Grubość 4 mm
Długość rolki 7,5 m
Szerokość rolki 1,0 m
1/5
STWiORB
Gwarancja 10 lat
Certyfikat na znak bezpieczeństwa
Warunki stosowania:
Wykonywanie prac z zastosowaniem pap powinno odbywać się zgodnie z obowiązującymi
przepisami budowlanymi i szczegółowymi wytycznymi wykonywania izolacji zawartymi w
informacji technicznej wyrobu.
2.2.2 wierzchniego krycia
Właściwości techniczne :
Gramatura osnowy (włóknina poliestrowa) 200 g/m2
Zawartość asfaltu modyfikowanego elastomerem SBS, min. 2500 g/m2
Maks. Siła rozciąg. na pasku szer. 5 cm wzdłuŜ/poprzek, min. 700/500 N
WydłuŜenie przy maks. rozciągu wzdłuŜ/poprzek, min. 40/40 %
Giętkość w obniŜonych temperaturach -25°C
Odporność na działanie wysokiej temperatury, w ciągu 2 h +100°C
Grubość 4 mm
Długość rolki 7,5 m
Szerokość rolki 1,0 m
Gwarancja 10 lat
Certyfikat na znak bezpieczeństwa
2.3. Podstawowe cechy fizyczne papy zgrzewalnej:
- wytrzymałość na rozciąganie
- przesiąkliwość
- zachowanie elastyczności w niskich temperaturze
2.4. Wymagania dotyczące materiału
Wykonawca jest odpowiedzialny za jakość i sprawdzenie materiału na podstawie
dokumentów przedstawionych przez producenta lub dostawcę
Aprobata techniczna
Certyfikat na znak B
Atest Higieniczny
Karta techniczna
Deklaracja zgodności
Wstęga papy powinna być bez dziur, załamań, naderwań , o prostych krawędziach, o
równomiernie rozłoŜonej masie asfaltowej. Z wierzchniej strony papy powinna być
równomiernie rozłoŜona posypka gruboziarnista, wzdłuŜ jednego brzegu wstęgi powinien
być pas masy asfaltowej szerokości min. 8 cm nie pokryty posypka, zabezpieczony folią z
tworzywa sztucznego. Spodnia strona papy powinna być pokryta folia. z tworzywa
sztucznego.
3. SPRZET
3.1. Ogólne wymagania dotyczące sprzętu
Do wykonania pokrycia dachowego w technologii pap zgrzewalnych niezbędne są:
– palnik gazowy jednodyszowy z węŜem,
– mały palnik do obróbek dekarskich,
– palnik gazowy dwudyszowy bądź sześciodyszowy z węŜem (w przypadku zgrzewania
duŜych powierzchni),
– butla z gazem technicznym propan-butan lub propan,
– szpachelka,
– nóŜ do cięcia papy,
– wałek dociskowy z silikonową rolką,
– przyrząd do prowadzenia rolki papy podczas zgrzewania (sztywna i lekka rurka
odpowiednio wygięta).
Wykonawca zapewnia wszystkie niezbędne narzędzia do wykonania prac związanych z
połoŜeniem papy oraz wykonania czynności pomocniczych.
2/5
STWiORB
Podczas wykonywania prac pokryciowych w technologii pap zgrzewalnych na dachu musi
się znajdować sprzęt gaśniczy w postaci gaśnicy, koca gaśniczego, pojemnika z wodą i z
piaskiem oraz apteczka pierwszej pomocy zaopatrzona w środki przeciw oparzeniom.
4. TRANSPORT
4.1. Rolki papy naleŜy przewozić krytymi środkami transportu, układając je w pozycji
stojącej w jednej warstwie zabezpieczając przed moŜliwością przemieszczania się w
czasie transportu.
5. WYKONYWANIE ROBÓT
5.1. Ogólne warunki wykonywania robót.
Wykonawca jest odpowiedzialny za jakość ich wykonania oraz za zgodność ze
specyfikacją techniczną i poleceniami InŜynierów kontraktu.
5.2. Zasady przygotowywania podłoŜy
PodłoŜa przeznaczone pod pokrycia z pap zgrzewalnych muszą spełniać kilka
podstawowych wymogów:
• wymagana jest odpowiednia sztywność i wytrzymałość podłoŜa zapewniająca
przeniesienie występujących obciąŜeń w czasie robót i w czasie eksploatacji dachu,
• wymagana jest równość podłoŜa, co ma istotny wpływ na prawidłowy spływ wody,
przyczepność papy do podłoŜa i estetykę wykonania pokrycia,
• podłoŜa powinny być odpowiednio zdylatowane
5.3. Wykonanie pokrycia z papy
5.3.1 Papę naleŜy układać z zakładka ok.3cm luźno na starym, wyremontowanym,
zagruntowanym podłoŜu z papy asfaltowej, na którym ustawione zostały kominki
wentylacyjne. PodłoŜe powinno być wytrzymałe mechanicznie, bez luźnych
zanieczyszczeń, tłustych plam czy wody.
5.3.2 Przed przystąpieniem do prac naleŜy dokonać pomiarów połaci dachowej,
sprawdzić poziomy osadzenia wpustów dachowych, wielkość spadków dachu oraz ilość
przerw dylatacyjnych i na tej podstawie precyzyjnie rozplanować rozłoŜenie
poszczególnych pasów papy na po-wierzchni dachu. Wskazane jest wykonanie
podręcznego projektu pokrycia z rozplanowaniem pasów papy szczególnie przy bardziej
skomplikowanych kształtach dachu.
Dokładne zaplanowanie prac pozwoli na optymalne wykorzystanie materiałów.
Prace z uŜyciem pap asfaltowych zgrzewalnych moŜna prowadzić w temperaturze nie
niŜszej niŜ: 0°C w przypadku pap modyfikowanych SBS.
Przy małych pochyleniach dachu do 10% papy naleŜy układać pasami równoległymi do
okapu, przy większych spadkach pasami prostopadłymi do okapu (z uwagi na
spowodowaną duŜą masą moŜliwość osuwania się układanych pasów podczas
zgrzewania).
Przed ułoŜeniem papy naleŜy ją rozwinąć w miejscu, w którym będzie zgrzewana, a
następnie po przymiarce (z uwzględnieniem zakładu) i ewentualnym koniecznym
przycięciu zwinąć ją z dwóch końców do środka.
Miejsca zakładów na ułoŜonym wcześniej pasie papy (z którym łączona będzie rozwijana
rolka) naleŜy podgrzać palnikiem i przeciągnąć szpachelką w celu wtopienia posypki na
całej szerokości zakładu (12-15 cm).
Zasadnicza operacja zgrzewania polega na rozgrzaniu palnikiem podłoŜa oraz spodniej
warstwy papy aŜ do momentu zauwaŜalnego wypływu asfaltu z jednoczesnym powolnym
i równomiernym rozwijaniem rolki.
Pracownik wykonuje tę czynność, cofając się przed rozwijaną rolką.
Miarą jakości zgrzewu jest wypływ masy asfaltowej o szerokości 0,5-1,0 cm na całej
długości zgrzewu. W przypadku gdy wypływ nie pojawi się samoistnie wzdłuŜ brzegu
rolki, naleŜy docisnąć zakład, uŜywając wałka dociskowego z silikonową rolką.
Siłę docisku rolki do papy naleŜy tak dobrać, aby pojawił się wypływ masy o Ŝądanej
szerokości. Silny wiatr lub zmienna prędkość przesuwania rolki moŜe powodować zbyt
3/5
STWiORB
duŜy lub niejednakowej szerokości wypływ masy. Brak wypływu masy asfaltowej
świadczy o niefachowym zgrzaniu papy.
Arkusze papy naleŜy łączyć ze sobą na zakłady:
– podłuŜny 8 lub 10 cm,
– poprzeczny 12-15 cm.
Zakłady powinny być wykonywane zgodnie z kierunkiem spływu wody i zgodnie z
kierunkiem najczęściej występujących w okolicy wiatrów. Zakłady naleŜy wykonywać ze
szczególną starannością Po ułoŜeniu kilku rolek i ich wystudzeniu naleŜy sprawdzić
prawidłowość wykonania zgrzewów. Miejsca źle zgrzane naleŜy podgrzać (po uprzednim
odchyleniu papy) i ponownie skleić. Wypływy masy asfaltowej moŜna posypać posypką w
kolorze pokrycia w celu poprawienia estetyki dachu.
W poszczególnych warstwach arkusze papy powinny być przesunięte względem siebie tak
aby zakłady (zarówno podłuŜne, jak i poprzeczne) nie pokrywały się. Aby uniknąć
zgrubień papy na zakładach, zaleca się przycięcie naroŜników układanych pasów papy
leŜących na spodzie zakładu pod kątem 45°.
Podczas układania pokrycia papą zgrzewalną naleŜy bezwzględnie stosować warunki
podane w instrukcji układania pokrycia danego producenta papy termozgrzewalnej.
6. KONTROLA JAKOŚCI ROBÓT
6.1. Kontrola jakości
Wszystkie fazy i procesy technologiczne wykonywanych robót podlegają sprawdzeniu
jakości w trakcie ich prowadzenia. Ze względu na zanikający charakter robót wykonawca
powinien wykazać szczególną dbałość o nadzór i kontrolę robót.
W trakcie i po zakończeniu robót naleŜy dokonywać kontroli, zwracając uwagę na :
— sprawdzenie materiałów co do zgodności ze specyfikacja techniczną i powołanymi
normami oraz świadectwem jakości
— sprawdzenie powierzchni podkładu
— sprawdzenie poprawności układania warstw, kaŜda warstwa izolacji powinna stanowić
czystą i jednolitą powierzchnię przylegającą do powierzchni podkładu lub do juŜ ułoŜonej
warstwy.
6.2. Opis badań
— sprawdzenie zgodności ze specyfikacją za pomocą oględzin zewnętrznych i pomiaru
wymiarów liniowych z dokładnością do 0.5 cm
— sprawdzenie materiałów przeprowadzić na podstawie zaświadczeń jakości i innych
dokumentów stwierdzających zgodność uŜytych materiałów z wymaganiami oraz z normą
— PN-90/B-04615 „Papy asfaltowe. Metody badań”
— sprawdzenie powierzchni podkładu przeprowadzić za pomocą łaty przyłoŜonej do
powierzchni podkładu, lokalne wgłębienia nie powinny przekraczać 2mm a nierówności
3mm
— sprawdzenie przylegania izolacji do podkładu przeprowadzić wzrokowo i za pomocą
młotka drewnianego przez lekkie opukiwanie warstwy izolacji w trzech dowolnie
wybranych miejscach na kaŜde 10-20 m2 powierzchni izolacji.
— sprawdzenie prawidłowości ułoŜenia powłok bitumicznych naleŜy przeprowadzić
wzrokowo w czasie ich wykonywania, kontrolując stosowanie właściwych materiałów i
liczbę warstw.
7. ODBIÓR ROBÓT
7.1. Zgodność robót z dokumentacją ze specyfikacją techniczną
Roboty powinny być wykonane zgodnie ze specyfikacja techniczną oraz pisemnymi
poleceniami InŜyniera kontraktu
7.2. Odbiór naleŜy przeprowadzić dla kaŜdej warstwy pokrycia osobno, sporządzając
jeden protokół odbioru izolacji, odnotowując w nim fakt dokonywania poprawek z
określeniem ich rodzaju i miejsca ich dokonania.
4/5
STWiORB
7.3. Podstawą do odbioru robót izolacyjnych jest spełnienie warunków zawartych w
punkcie 6.2 badania obejmujące
— sprawdzenie zgodności ze specyfikacją
— sprawdzenie materiałów
— sprawdzenie podłoŜa
— sprawdzenie prawidłowości wykonania robót
Do odbioru robót wykonawca przedstawia
— zaświadczenia jakości materiałów
— protokoły odbiorów częściowych
— zapisy w dzienniku budowy
8. Cena jednostkowa
Cena jednostkowa obejmuje całkowity koszt wykonania powierzchni pokrycia dachu papą
termozgrzewalną
9. Przepisy związane
PN-90-/B-04615 „Papy asfaltowe i smołowe Metody badań”
5/5
