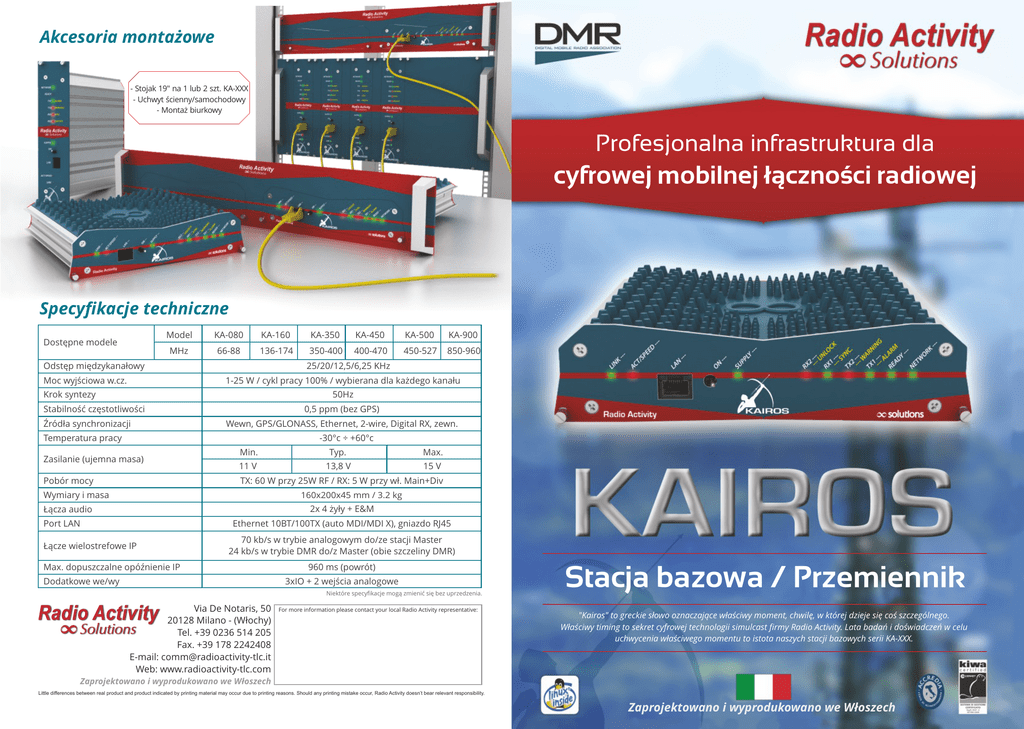

Stacja bazowa / Przemiennik

Akcesoria montażowe
- Stojak 19" na 1 lub 2 szt. KA-XXX
- Uchwyt ścienny/samochodowy
- Montaż biurkowy
Profesjonalna infrastruktura dla
cyfrowej mobilnej łączności radiowej
Specyfikacje techniczne
Dostępne modele
Model
KA-080
KA-160
KA-350
KA-450
KA-500
KA-900
MHz
66-88
136-174
350-400
400-470
450-527
850-960
Odstęp międzykanałowy
Moc wyjściowa w.cz.
25/20/12,5/6,25 KHz
1-25 W / cykl pracy 100% / wybierana dla każdego kanału
Krok syntezy
50Hz
Stabilność częstotliwości
Źródła synchronizacji
0,5 ppm (bez GPS)
Wewn, GPS/GLONASS, Ethernet, 2-wire, Digital RX, zewn.
Temperatura pracy
-30°c ÷ +60°c
Zasilanie (ujemna masa)
Min.
Typ.
Max.
11 V
13,8 V
15 V
TX: 60 W przy 25W RF / RX: 5 W przy wł. Main+Div
Pobór mocy
Wymiary i masa
160x200x45 mm / 3.2 kg
2x 4 żyły + E&M
Łącza audio
Ethernet 10BT/100TX (auto MDI/MDI X), gniazdo RJ45
Port LAN
Łącze wielostrefowe IP
70 kb/s w trybie analogowym do/ze stacji Master
24 kb/s w trybie DMR do/z Master (obie szczeliny DMR)
Max. dopuszczalne opóźnienie IP
Dodatkowe we/wy
960 ms (powrót)
3xIO + 2 wejścia analogowe
Niektóre specyfikacje mogą zmienić się bez uprzedzenia.
Via De Notaris, 50
20128 Milano - (Włochy)
Tel. +39 0236 514 205
Fax. +39 178 2242408
E-mail: [email protected]
Web: www.radioactivity-tlc.com
For more information please contact your local Radio Activity representative:
Stacja bazowa / Przemiennik
"Kairos" to greckie słowo oznaczające właściwy moment, chwilę, w której dzieje się coś szczególnego.
Właściwy timing to sekret cyfrowej technologii simulcast firmy Radio Activity. Lata badań i doświadczeń w celu
uchwycenia właściwego momentu to istota naszych stacji bazowych serii KA-XXX.
Zaprojektowano i wyprodukowano we Włoszech
Little differences between real product and product indicated by printing material may occur due to printing reasons. Should any printing mistake occur, Radio Activity doesn’t bear relevant responsibility.
Zaprojektowano i wyprodukowano we Włoszech
Radio Activity KAIROS
Stacja bazowa/przemiennik
Seria KA-XXX wywodzi się z najlepszych włoskich tradycji,
w których wszystkie szczegóły, nawet te niewidoczne, są
ważne i wymagają należytej troski. Projektowanie
infrastruktury dla mobilnej łączności radiowej jest sztuką,
która wymaga pełnej wiedzy o wszystkich możliwych
aspektach, aby uniknąć niespodziewanych sytuacji. Nasze
wieloletnie doświadczenie w budowaniu infrastruktury
pozwoliło nam stworzyć tę profesjonalną stację radiową:
właściwy element konstrukcyjny dla szeregu zastosowań,
od prostego pojedynczego przemiennika do systemów
ogólnokrajowych. Udało nam się rozwiązać złożone
problemy w celu ułatwienia naszym Klientom kreatywnego
Ogólna charakterystyka
KA-XXX to radiostacja programowalna, w której wszystkie
procesy modulacji/demodulacji i filtrowania są
realizowane przez algorytmy oprogramowania
zaimplementowane w cyfrowych procesorach sygnału
(DSP). Ta technika zapewnia powtarzalność i doskonałe
dopasowanie różnych stacji bazowych. Ponieważ nowy
protokół lub nowy standard wymaga jedynie uaktualnienia
oprogramowania, jest to inwestycja bezpieczna na
przyszłość.
Seria KA-XXX posiada efektywną platformę sprzętową
i programową, tworzącą wydajną stację roboczą. Jej rdzeń,
oparty na systemie Linux, dzięki ciągłemu rozwijaniu przez
tysiące deweloperów z całego świata, w naturalny sposób
łączy urządzenia i sieci oparte na protokole IP. Pozwala on
również na wysoki stopień dostosowania w celu
zaspokojenia potrzeb nawet najbardziej wymagających
klientów, bez problemów i w krótkim czasie.
Parametry pracy są na najwyższym poziomie na rynku,
ponieważ radiostacja została zaprojektowany do
zastosowań, w których zakłócenia częstotliwości
radiowych są dobrze znanym problemem. Doskonała
odporność na zakłócenia sąsiedniokanałowe i blokowanie,
niskoszumowy nadajnik oraz funkcja poprawy odbioru
sygnału(soft diversity) redukują problemy w pracy
w terenie, zapewniając doskonały zasięg i wyraźną
komunikację.
Sieć wielostrefowa
Kluczowe cechy i funkcje
automatyczny wybór trybu pracy (Dual Mode): zapewnia
automatyczne przełączanie między modulacją analogową
a cyfrową w zależności od przychodzącego sygnału.
wielostrefowy tryb IP Multicast i Simulcast: integruje
wszystkie algorytmy niezbędne do realizacji profesjonalnych sieci wielostrefowych: interfejsy IP, odbiór zbiorczy
(voting), automatyczną korekcję, zgodność protokołów,
przywrócenie synchronizacji, zarządzenie siecią, ...
łącza UHF: międzystrefowe połączenia radiowe w miejscach, gdzie sieć szkieletowa IP nie jest jest dostępna. Jest to
mieszana sieć radioliniowa (IP+UHF).
redundancja systemu: system może zostać zbudowany
w konfiguracji 1+1 (główny i rezerwowy) z funkcją Backup
Master (stacja Slave automatycznie zastępuje główną
stację Master w razie jej awarii, przywracając wszystkie
funkcje sieci). Platforma Linux pozwala na rozproszoną
pracę systemu, zwiększając jego elastyczność i niezawodność.
funkcja Soft Diversity: technika odbioru oparta na wektorowym przetwarzaniu dwóch lub więcej odbieranych
sygnałów. Znacząco zwiększa ona zasięg i czystość
mobilnej cyfrowej łączności radiowej, usuwając obszary
zaniku sygnału.
Porty SIP/RTP-IP: szeroka gama aplikacji dla stanowiska
sterowania korzysta z tego bezpośredniego połączenia
z siecią radiową: systemy dyspozytorskie SIP/RTP-IP,
automatyczny roaming między różnymi sieciami i/lub
przemiennikami (mobilność), automatyczne łączenie
radiotelefon-sieć telefoniczna, ...
wydajne zdalne sterowanie: czynności konfiguracyjne i obsługowe sieci są uproszczone i skrócone dzięki temu
narzędziu do szczegółowego monitorowania i konfiguracji.
Poz-wala ono również na bezpiecznie uaktualnienie
oprogra-mowania, diagnostykę sieci szkieletowej IP
i ogólny przegląd całego systemu radiowego. Seria KA-XXX
obsługuje również protokół SNMP, pozwalający na
bezpośrednie przesyłanie raportów do zewnętrznego
systemu nadzoru.
lekki i wytrzymały: urządzenie ma kompaktowe rozmiary
i niewielką wagę. Dzięki swojej wytrzymałości i niskiemu
zużyciu energii jest to "zielone" rozwiązanie, które może
pracować w niedogodnych miejscach, z zasilaniem jedynie
z niewielkiego panelu słonecznego.
niezawodność: wejście zasilania jest zabezpieczone przed
zwarciem, przepięciem, spadkiem napięcia i odwróceniem
polaryzacji oraz stanami nieustalonymi. Urządzenia mocy
w.cz. posiadają zabezpieczenie przed mocą zwrotną,
przegrzaniem, przeciążeniem prądowym, pozwalając na
pracę w cyklu 100%.
Pojedyncze przemienniki
Applications
Wszystkie konfiguracje poniżej są dostępne w technologiach multicast lub simulcast. Obsługują one funkcje
automatycznego wyboru trybu pracy (dual mode), stanowisko dyspozytorskie podłączone konwencjonalnie lub za
pośrednictwem sieci IP, funkcję łączności telefonicznej oraz SIP.
Nieruchoma stacja bazowa z 2 szczelinami czasowymi: KA-XXX
może jednocześnie obsługiwać dwie szczeliny czasowe DMR przy użyciu
pojedynczej anteny. Urządzenie może zostać skonfigurowane w celu
dostępu do sieci radiowej, lub - dzięki prostemu dodaniu dupleksera działać jako przemiennik sterowany przez dyspozytora.
Stacja bazowa z łączem IP: KA-XXX obsługuje połączenia IP pomiędzy
stacjami bazowymi w celu realizacji wielostrefowych systemów
hierarchicznych. Każde z urządzeń może mieć jedną z następujących
ról: Master, Secondary Master, Slave lub Backup Master. Stacja Master
może zarządzać maksymalnie 32 urządzeniami Slave/Secondary
Master.
Stacja bazowa z łączem radiowym: Urządzenie KA-XXX może zostać
skonfigurowane jako "przedłużenie sieci LAN", obsługując
wąskopasmowe połączenie radiowe między różnymi strefami. Jest to
doskonałe rozwiązanie we wszystkich przypadkach, gdy radiolinia nie
ma wymaganej bezpośredniej widoczności w linii wzroku.
Jednostrefowy system trankingowy TIER 3. Dzięki dodaniu
sterownika TIER3 do grupy stacji KA-XXX możliwe jest wydajne
współużytkowanie kanałów przez wszystkich użytkowników zgodnie z
protokołem trankingowym TIER3 wg normy ETSI.
Wielostrefowy system trankingowy TIER 3 w technologii simulcast.
Sterownik TIER3 może zarządzać grupą sieci simulcast połączonych
przez sieć IP, tworząc rozległy system trankingowy.
Sieć wielostrefowa
Wbudowane protokoły i sygnalizacja
Protokoły DMR Tier 2 i Tier 3 (wywołania
Protokoły IP
grupowe/indywidualne, dołączenie do
z optymalizacją
wywołania, wiadomości tekstowe,
przepustowości
przesyłanie pozycji GPS, surowe
w celu połączenia
dane, szyfrowanie,
wszystkich
rejestracja, ...)
przemienników
SIP Mobility
Overview
Zsynchronizowany
koder/dekoder
CTCSS i DCS
Modem
Klawisze
tonowe
FFSK
z programowaniem
co 1 Hz
Protokół SIP/RTP-IP
Wielosystemowy
w celu bezpośredniego
analogowy koder
Blokada
podłączenia do
Protokół SNMP
/dekoder wywołań
szumów
systemu
do zdalnego
selektywnych (ZVEI,
z funkcją
dyspozytorskiego
monitoringu
CCIR, EIA, EEA, DTMF)
"tail cutting"
