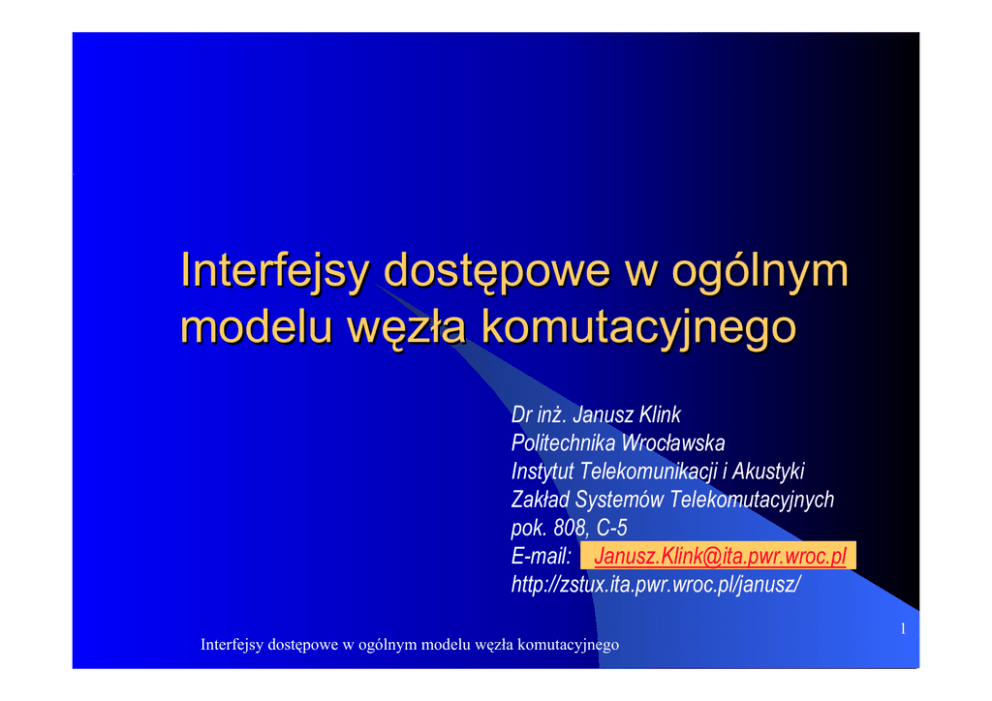

Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Dr inż. Janusz Klink Politechnika Wrocławska Instytut Telekomunikacji i Akustyki Zakład Systemów Telekomutacyjnych pok. 808, C-5 E-mail: [email protected] http://zstux.ita.pwr.wroc.pl/janusz/ Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego 1 Węzeł komutacyjny - wymagania Podstawowym dokumentem zawierającym wymagania dla węzłów komutacyjnych instalowanych w polskiej sieci telekomunikacyjnej użytku publicznego jest Załącznik nr 5 Ministra Łączności z dnia 4.09. 1997 r., pt.”Wymagania techniczne i eksploatacyjne dla cyfrowych systemów komutacyjnych dla polskiej sieci telekomunikacyjnej użytku publicznego” Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego 2 Wymagania dla węzłów komutacyjnych ¾ Realizacja usług telekomunikacyjnych, zgodnie z aktualnymi zaleceniami CCITT oraz standardami CEPT, ETSI i ISO ¾ Cyfrowe pole komutacyjne TDM, umożliwiające komutację synchronicznych kanałów 64 kbit/s ¾ Sterowanie programowe ¾ Architektura modularna ¾ Właściwa współpraca z istniejącymi centralami automatycznymi Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego 3 Wymagania dla węzłów komutacyjnych – c.d. ¾ Współpraca z centralami cyfrowymi za pomocą sygnalizacji SS7 ¾ Synchronizacja central z sieci zewnętrznej ¾ Realizacja usług ISDN ¾ Lokalne i scentralizowane zarządzanie i utrzymanie Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego 4 Podstawowe elementy składowe Model węzła komutacyjnego ¾ Przełącznica Główna ¾ Abonencki Zespół Liniowy ¾ Pole Komutacyjne ¾ Zespół Obsługowy ¾ Zespół Połączeniowy ¾ Urządzenia Sterujące Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego 5 Funkcje podzespołów węzła komutacyjnego Abonencki Zespół Liniowy Realizacja funkcji BORSCHT: ¾ Battery ¾ Overvoltage ¾ Ringing ¾ Supervision ¾ Coding ¾ Hybriding ¾ Testing Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego 6 Funkcje podzespołów węzła komutacyjnego Zespół Obsługowy ¾Pole komutacyjne elektromechaniczne: ¾zasilanie łączy abonenckich ¾dołączanie prądu dzwonienia oraz sygnałów tonowych ¾wykrywanie podniesienia mikrotelefonu przez abonenta wywoływanego ¾wykrywanie rozłączenia ¾Pole komutacyjne elektroniczne: ¾część funkcji ZO zostaje przeniesiona do AZL ¾(pole elektroniczne nie może przenosić dużych napięć i prądów) Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego 7 Funkcje podzespołów węzła komutacyjnego Zespół Połączeniowy ¾ Spełnia taką samą funkcję w stosunku do łączy międzycentralowych jaką ZO dla łączy abonenckich Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego 8 Funkcje podzespołów węzła komutacyjnego Urządzenia sterujące Przetwarzanie odbieranych przez węzeł komutacyjny informacji sygnalizacyjnych ¾ Zestawianie połączenia w polu komutacyjnym ¾ Sterowanie wysyłaniem sygnalizacji na zewnątrz węzła komutacyjnego ¾ 9 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Interfejsy dostępowe węzła komutacyjnego – charakterystyka ogólna Centrala telefoniczna w ogólnym przypadku (centrala miejscowa tranzytowa – CMT) powinna umożliwiać dołączenie takich łączy jak: ¾Analogowe łącza abonenckie ¾Cyfrowe łącza abonenckie (2B+D) ¾Analogowe łącza do central abonenckich ¾Cyfrowe łącza do central abonenckich (30B+D) ¾Analogowe łącza międzycentralowe ¾Cyfrowe łącza międzycentralowe ¾Łącza synchronizacyje ¾Łącza sygnalizacyjne ¾Łącza do systemu zarządzania i utrzymania ¾Łącza do sieci dostępowych 10 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Do cyfrowego pola komutacyjnego Interfejsy dostępowe węzła komutacyjnego (charakterystyka ogólna) Zespoły przyłączeniowe ze stykiem Z Analogowe łącza abonenckie Zespoły przyłączeniowe ze stykiem U, S Cyfrowe łącza abonenckie Zespoły przyłączeniowe ze stykiem C Analogowe łącza międzycentralowe Zespoły przyłączeniowe ze stykiem A lub B Cyfrowe łącza międzycentralowe Zespoły przyłączeniowe ze stykiem A Łącza sygnalizacyjne SS7 Zespoły przyłączeniowe ze stykiem Q3 Łącza systemu administracyjnoutrzymaniowego Zespoły przyłączeniowe ze stykiem A Łącza sygnchronizacyjne Zespoły przyłączeniowe ze stykiem V Łącza do sieci dostępu abonenckiego Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego 11 Analogowe łącza abonenckie Analogowe łącza abonenckie dołączane są do zespołów przyłączeniowych węzła komutacyjnego poprzez interfejs Z (Q.512) – łącze dwuprzewodowe Centrala powinna poprawnie współpracować z łączem abonenckim wyposażonym w odpow. urz. abonenckie, o następujących parametrach: ¾Maks. rezystancja pętli dla prądu stałego: 1800 Ω (wraz z urz abon.) ¾Min. rezystancja izolacji: 25 kΩ ¾Maks. pojemność pętli: 4 µ F (w tym 3 µF w urz. abonenckim) ¾Napięcie zasil. (mierzone na PG): 43-54 V ¾Prąd pętli ab. w stanie niskiej rezystancji: 17-60 mA 12 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Cyfrowe łącza abonenckie ¾ Cyfrowe łącza abonenckie dołączane są do zespołów przyłączeniowych (ET {część komutacyjna} + LT {część transmisyjna}) poprzez interfejs V (pomiędzy ET i LT), odpowiednio: ¾ V1 dla dostępu podstawowego (2B+D) ¾ V3 dla dostępu pierwotnego (30B+D) ¾ Zakończenie liniowe (LT) oferuje od strony sieci interfejs U (nie podlegający międzynarodowej standaryzacji) 13 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Analogowe łącza międzycentralowe ¾ ¾ Analogowe łącza międzycentralowe dołączane są do zespołów przyłączeniowych węzła komutacyjnego poprzez interfejs C Zadania zakończenia centralowego ET w przypadku interfejsu C: ¾ ¾ ¾ ¾ Kodowanie i dekodowanie (konwersja A/C i C/A) Wydzielenie i wprowadzanie części sygnalizacji Konwersja układu jednotorowego na dwutorowy (i odwrotnie) Zwielokrotnianie 14 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Analogowe łącza międzycentralowe c.d. ¾ Zadania zakończenia liniowego LT w przypadku interfejsu C: ¾ ¾ ¾ ¾ ¾ Zasilanie łącza Regeneracja Konwersja kodu (z binarnego na liniowy) Diagnostyka Parametry elektryczne analogowego łącza m/c ¾ Maks. rezystancja łącza: 2 x 750 Ω ¾ Min. rezystancja izolacji: 50kΩ ¾ Maks. pojemność między przewodami łącza: 1µF 15 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Cyfrowe łącza międzycentralowe ¾ ¾ Cyfrowe łącza m/c dołączane są do zespołów przyłączeniowych z interfejsem A Styk A realizowany jest w oparciu o łącza PCM 2048 kbit/s z 32 kanałami w ramce ¾ Kanał 16 do przekazyw. inf. sygnalizacyjnych ¾ Kanał 0 do celów synchronizacji i przekazyw. snf. alarmowych ¾ ITU przewiduje również interfejs B dla systemów cyfrowych o większej krotności (nie przewidziany do zastosowań w RP) 16 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Łącza sygnalizacyjne ¾ ¾ Centrala powinna umożliwiać dołączenie do 120 łączy sygnalizacyjnych SS7 Łącza sygnalizacyjne powinny być dołączane przez styk A (tzn. tak jak trakty PCM 2Mbit/s) 17 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Łącza synchronizacyjne ¾ ¾ Centrala powinna być wyposażona w min. 2 zegary (aktywny + gorąca rezerwa) (Nie-)stabilność zegarów: ¾ 2x10-10/dobę dla central m/n ¾ 5x10-9/dobę dla central strefowych ¾ ¾ Powinna istnieć możliwość synchronizacji zegarów centralowych z krajowej sieci telekomunikacyjnej (3 lub 2 interfejsy do synchronizacji zewn.) Łącza synchronizacyjne powinny być dołączane poprzez styk A (tak jak trakty 2 Mbit/s) 18 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Łącza administracyjno-utrzymaniowe ¾ ¾ Centrala powinna umożliwiać współpracę z lokalnymi terminalami eksploatacyjnymi, centrami eksploatacji i utrzymania, z centrum zarządzania ruchem oraz z systemami zarządzania siecią – styk Q3 (Q.513). Do czasu ustalenia pełnych wymagań na interfejs Q.3, tymczasowo powinny być zastosowane protokoły V.24 i X.25 (dotyczy warstw OSI 1-3). 19 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Interfejs V5 (V5.1, V5.2) ¾ ¾ Zgodnie z wymaganiami technicznymi i eksploatacyjnymi dla interfejsów V5.1 i V5.2 dla polskiej sieci telekomunikacyjnej użytku publicznego, interfejsy te są dedykowane dla dołączania sieci dostępowych (AN) do cyfrowych central końcowych (LE) Dokumenty źródłowe opisujące wymagania na interfejsy V5.1 i V5.2: ¾ ETS 300 324-1 (dla V5.1) ¾ ETS 300 347-1 (dla V5.2) 20 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Interfejs V5.1 – ogólna charakterystyka ¾ Interfejs V5.1 dedykowany jest dla dołączania sieci dostępowych (AN) do cyfrowych central końcowych (LE), którym te sieci są przyporządkowane, gdy nie jest wymagana koncentracja ruchu między AN i LE ¾ Przyjęto tu zasadę statycznego przydziału kanałów użytkowych w trakcie cyfrowym pomiędzy AN i LE – co powoduje ograniczenie maks. liczby abonentów jednostkowej sieci AN, która może być równa maks. liczbie użytkowych kanałów cyfrowych traktu PCM30 (=30 kanałów) 21 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Interfejs V5.1- wymagania ¾ Abonenci dołączeni do centrali poprzez AN powinni mieć możliwość korzystania z pełnego zakresu usług (podstawowych i dodatkowych), zarówno telefonicznych, jak i ISDN (za wyj. usług ISDN związanych z dostępem pierwotnym), tak jak abonenci dołączeni bezpośrednio do LE ¾ Powinien być zapewniony ten sam poziom jakości obsługi dla obu typów abonentów 22 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Interfejs V5.1 - wymagania elektryczne i fizyczne ¾ ¾ Interfejs V5.1 powinien być zrealizowany przy zastosowaniu pojedynczego interfejsu 2048kbit/s (zdefiniowanego w standardach ETS 300 166 i ETS 300 167) Standard ETS 300 166 definiuje dwa typy interfejsu: ¾ Symetryczny ¾ Koncentryczny ¾ Wybór zastosowania danego typu interfejsu pozostawia się do decyzji operatora 23 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Możliwości zastosowania interfejsu V5.1 ¾ Zastosowanie interfejsu V5.1 bez i z wykorzystaniem przezroczystego systemu transmisyjnego Interfejs V5.1 AN LE Ia Ib Przezroczysty cyfrowy system transmisyjny AN Ia Ia – punkt interfejsu po stronie AN Ib – punkt interfejsu po stronie LE Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego LE Ib 24 Wymagania dotyczące usług dla interfejsu V5.1 ¾ Usługi na żądanie ¾ Dla dostępu PSTN ¾ Dla dostępu podstawowego ISDN ¾ ¾ Łącze stałe Półstałe łącze dzierżawione 25 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Wymagania dotyczące usług dla interfejsu V5.1 – c.d. ¾ Usługi na żądanie ¾ Dla dostępu PSTN (dla pojedynczego użytkownika oraz użytkownika PBX) ¾ ¾ Z przekazywaniem informacji wybierczej za pomocą sygnalizacji DTMF lub sygnałów liniowych (zwarć i przerw pętli) Z usługami dodatkowymi lub bez ¾ Dla dostępu podstawowego ISDN ¾ ¾ ¾ Nie powinny istnieć ograniczenia dla realizacji usług bazowych, teleusług i usług dodatkowych Powinna być możliwa realizacja usług w trybie pakietowym w kanale D oraz transmisja pakietów danych w kanale B Usługi realizowane z przepływnością niższą niż 64 kbit/s nie będą dostępne bezpośrednio, mogą być widziane jako aplikacje użytkownika, realizowane wewnątrz kanałów B (64 kbit/s) Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego 26 Wymagania dotyczące usług dla interfejsu V5.1 – c.d. ¾ Łącze stałe ¾ Opcja ta wykorzystuje obydwa lub jeden z kanałów B dostępu podstawowego ISDN (kanał B łącza stałego omija centralę LE) ¾ Półstałe łącze dzierżawione ¾ Łącze wykorzystujące jeden lub dwa kanały B dostępu podstawowego ISDN ¾ Analogowe łącze dzierżawione bez sygnalizacji pozapasmowej ¾ Cyfrowe łącze dzierżawione bez sygnalizacji pozapasmowej 27 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Kontrola natłoku w interfejsie V5.1 ¾ Nie ma potrzeby definiowania dodatkowej procedury kontroli przepływu informacji dla int. V5.1. Zabezpieczenie przed przeciążeniem powinno być zapewnione na etapie projektowania AN z uwzględnieniem wielkości spodziewanego ruchu 28 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego WTE dotyczące interfejsu V5.2 ¾ Interfejs V5.2 przeznaczony jest dla dołączania różnego typu sieci AN do cyfrowych central końcowych LE użytku publicznego, gdy celowe jest stosowanie koncentracji ruchu pomiędzy siecią dostępu a centralą ¾ Interfejs V5.2 umożliwia tworzenie sieci dostępu o większej (niż V5.1) pojemności – ograniczonej stosowaniem do 16 traktów PCM 2048kbit/s między Ani LE ¾ Możliwość obsługi większej liczby abonentów wynika z większej liczby traktów PCM oraz z koncentracji ruchu Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego 29 Podstawowe różnice pomiędzy interfejsami V5.1 i V5.2 ¾ Interfejs V5.1 pozwala na dołączenie jednego, a V5.2 16 traktów PCM 2048kbit/s ¾ Interfejs V5.1 nie pozwala, a interfejs V5.2 pozwala na koncentrację ruchu w sieci dostępowej AN ¾ Interfejs V5.1 nie zapewnia, a interfejs V5.2 zapewnia możliwość obsługi dostępu pierwotnego ISDN 30 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Możliwości zastosowania interfejsu V5.2 Powiązanie traktów cyfrowych 2048 kbit/s z interfejsem V5.2 Grupa traktów interfejsu V5.2 2048 kbit/s - trakt 1 2048 kbit/s - trakt 2 2048 kbit/s - trakt n AN Ia LE Ib n= 1...16 Interfejs V5.2 Ia – punkt interfejsu po stronie AN, ¾ Ib – punkt interfejsu po stronie LE Istnieje możliwość zastosowania interfejsu V5.2 bez i z wykorzystaniem przezroczystego systemu transmisyjnego Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego 31 Wymagania i procedury dotyczące sterowania traktami interfejsu V5.2 ¾ Dla interfejsu V5.2 powinna istnieć możliwość realizacji takich procedur jak: ¾ Weryfikacja identyfikatora ID traktu ¾ (procedura symetryczna – dostępna z obu stron interfejsu) ¾ Blokowanie traktu ¾ (procedura niesymetryczna – dostępna jedynie od strony LE) 32 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Wymagania dotyczące usług dla interfejsu V5.2 ¾ Usługi zapewniane przez interfejs V5.2 powinny obejmować wszystkie usługi zapewniane przez interfejs V5.1 oraz funkcje dostępu pierwotnego ISDN ¾ Usługi na żądanie ¾ Dla dostępu PSTN ¾ Dla dostępu podstawowego ISDN (ISDN-BA) ¾ Dla dostępu pierwotnego ISDN (ISDN-PRA) ¾ ¾ Łącze stałe (AN – AN bez pośrednictwa pola komut. w LE) Stałe i półstałe łącze dzierżawione (do sieci łączy dzierżawionych) Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego 33 ¾ Wymagania dotyczące usług dla interfejsu V5.2 – c.d. Usługi na żądanie ¾ Dla dostępu PSTN (dla pojedynczego użytkownika oraz użytkownika PBX) ¾ ¾ Z przekazywaniem informacji wybierczej za pomocą sygnalizacji DTMF lub sygnałów liniowych (zwarć i przerw pętli) Z usługami dodatkowymi lub bez ¾ Dla dostępu podstawowego ISDN ¾ ¾ ¾ ¾ Nie powinny istnieć ograniczenia dla realizacji usług bazowych, teleusług i usług dodatkowych Powinna być możliwa realizacja usług w trybie pakietowym w kanale D oraz transmisja pakietów danych w kanale B Usługi realizowane z przepływnością niższą niż 64 kbit/s nie będą dostępne bezpośrednio, mogą być widziane jako aplikacje użytkownika, realizowane wewnątrz kanałów B (64 kbit/s) Dodatkowo przewiduje się możliwość świadczenia na interfejsie V5.2 usługi bazowej 2x64 kbit/s Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego 34 Wymagania dotyczące usług dla interfejsu V5.2 – c.d. ¾ Usługi na żądanie c.d. ¾ Dla dostępu pierwotnego ISDN ¾ ¾ ¾ ¾ Dostęp ISDN-PRA powinien być zapewniony albo przez NT1, będące częścią AN, albo przez oddzielne urządzenia, pełniące rolę NT2 (np. ISDN PBX) Przepływności mniejsze niż 64 kbit/s nie powinny być bezpośrednio dostępne – są one widziane jako aplikacja użytkownika wewnątrz kanału B dostępu PRA Kanały B dostępu PRA mogą być opcjonalnie wykorzystywane jako usługa łącza stałego lub dzierżawionego łącza półstałego W przyszłości interfejs V5.2 powinien umożliwiać świadczenie usług wykorzystujących kanały H0 i H12 lub inne o szerszym paśmie 35 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego Wymagania dotyczące usług dla interfejsu V5.2 – c.d. ¾ Łącze stałe ¾ Opcja ta wykorzystuje kanały B dostępu ISDN-BRA i ISDN-PRA (kanał B łącza stałego omija centralę LE) ¾ Półstałe łącze dzierżawione ¾ Łącze wykorzystujące kanały B dostępu ISDN-BRA i ISDN-PRA ¾ Analogowe łącze dzierżawione bez sygnalizacji pozapasmowej ¾ Cyfrowe łącze dzierżawione bez sygnalizacji pozapasmowej 36 Interfejsy dostępowe w ogólnym modelu węzła komutacyjnego
