Sekcja Przygotowania Inwestycji i Remontów
Wojskowa Akademia Techniczna

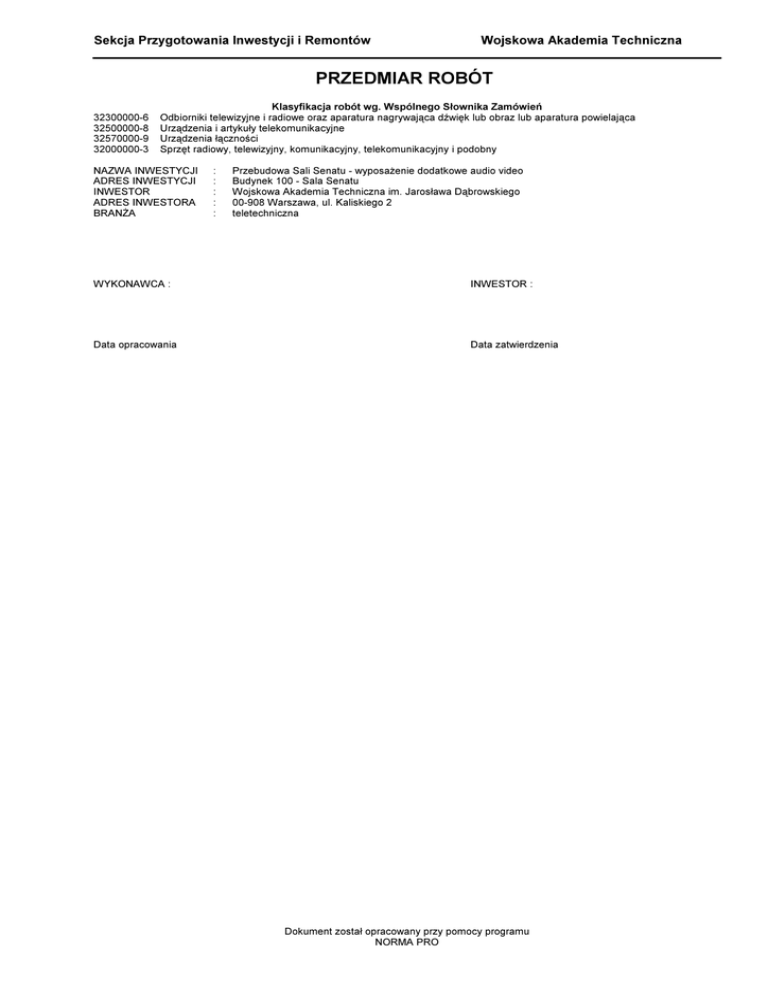

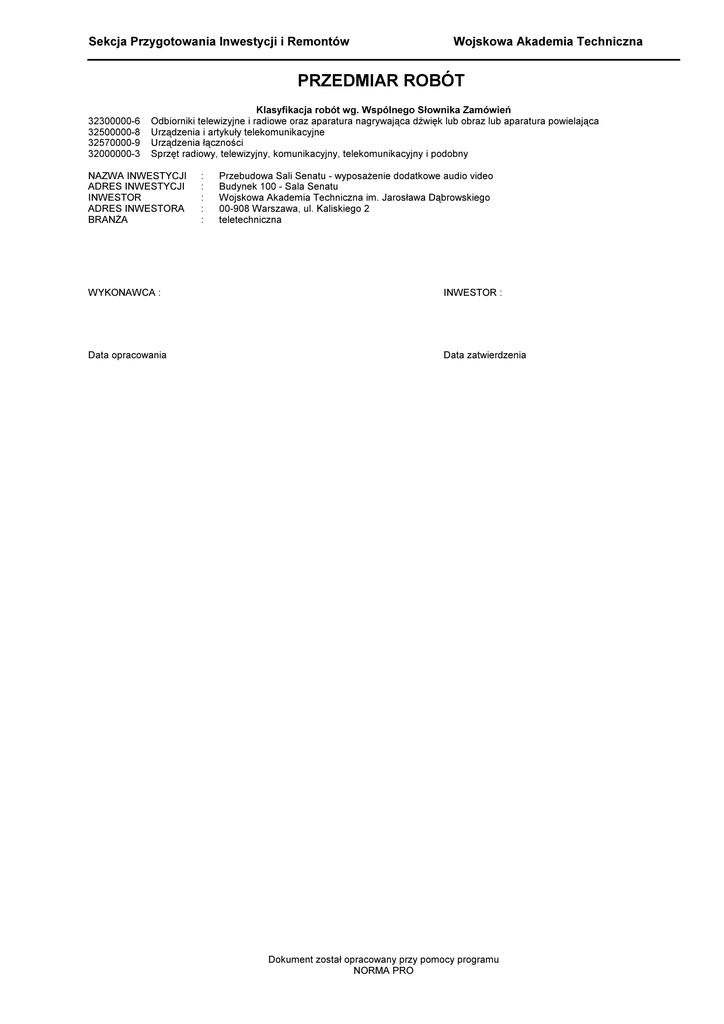

PRZEDMIAR ROBÓT
32300000-6
32500000-8
32570000-9
32000000-3
Klasyfikacja robót wg. Wspólnego Słownika Zamówień
Odbiorniki telewizyjne i radiowe oraz aparatura nagrywająca dźwięk lub obraz lub aparatura powielająca
Urządzenia i artykuły telekomunikacyjne
Urządzenia łączności
Sprzęt radiowy, telewizyjny, komunikacyjny, telekomunikacyjny i podobny
NAZWA INWESTYCJI
ADRES INWESTYCJI
INWESTOR
ADRES INWESTORA
BRANŻA
:
:
:
:
:
Przebudowa Sali Senatu - wyposażenie dodatkowe audio video
Budynek 100 - Sala Senatu
Wojskowa Akademia Techniczna im. Jarosława Dąbrowskiego
00-908 Warszawa, ul. Kaliskiego 2
teletechniczna
WYKONAWCA :
INWESTOR :
Data opracowania
Data zatwierdzenia
Dokument został opracowany przy pomocy programu
NORMA PRO
5_SENAT_AV_2_P
PRZEDMIAR
Lp. Podstawa
Opis i wyliczenia
j.m.
Dodatkowe do Sali Senatu
1
Okablowanie i pomiary
1.1 KNR 5-07
Okablowanie obwodów przewodem koncentrycznym VK 66 lub równoważnym m
0305-01
analogia
150.0
m
1.2 KNR 5-06
0702-04
1.3 KNR 5-06
0710-07
analogia
1.4 KNR 5-07
0504-04
analogia
1.5 KNR 5-07
1303-09
analogia
2
2.1 KNR 5-06
0406-04
analogia
2.2 KNR 5-06
0105-05
analogia
Zarabianie i podłączanie końców kabli i przewodów
końc.
50.0*2
końc.
Montaż złączy na kablach współosiowych o średnicy do 15 mm
- złącza BNC na przewód koncentryczny 5182 BNC lub równoważne
szt.
50.0
szt.
Uruchamianie i pomiary kanałów radiofonicznych stereo
stojak.
1.0
stojak.
Uruchamianie i pomiary łączy obrazu i dźwiku
lacz.
1.0
lacz.
Urządzenia
Obudowa typu Rack 19" 5U - "obudowa typu Rack 19"" 5U obudowa typu
szt.
skrzynia z odsłanianym przodem, tyłem oraz górą. Obudowa powinna pomieścić zamontowane urządzenia z poz.: 1, 2 i 9.
Monitor z poz 9 powinien być zamontowany do transportu w pozycji poziomej,
a do pracy (po zdemontowaniu pokryw) w pozycji pionowej na regulowanym
przegubie. Wysokość obudowy powinna być nie większa niż wymagana do zamontowania ww. sprzętu (wraz z zasilaczami i listwą z gniazdami zasilającymi)
- około 4 RU.
np. skrzynia Case Pack typu ""U"" o wysokości 4U i głębokości 35 cm (mierzona bez pokryw) z mechanizmem kątowym umożliwiający ustawienie monitora
(poz. 9) pod dowolnym kątem (maksymalnie w pionie) lub produkt równoważny"
1.00
szt.
Monitor podglądowy 17" do montażu w uchwytach typu rack 19" - "monitor
urządz.
podglądowy 17"" do montażu w uchwytach typu rack 19""
Dane techniczne:
Złącza: Wejście wideo SDI (HD-SDI), przelotowe wyjście SDI z regeneracją,
USB 2.0, Ethernet - 10/100 z przelotem, Tally 9-pinowe złącze D
Standardy:
Zgodność z SDI - SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M
i SMPTE 425M
Przestrzeń barw SDI - REC 601, REC 709
Automatyczne wybieranie między SD, HD i 3 Gb/s SDI
Próbkowanie wideo - 4:2:2 i 4:4:4
Obsługa formatów SDI - 525i59.94, 625i50, 720p50, 720p59.94, 720p60,
1080i50, 1080i59.94, 1080i60, 1080PsF23.98,1080PsF24, 1080PsF25,
1080PsF29.97, 1080PsF30, 1080p23.98, 1080p24, 1080p25, 1080p29.97,
1080p30, 1080p50, 1080p59.94, 1080p60, 2048x1080p/23.98, 2048x1080p/
24, 2048x1080p/25,2048x1080PsF/23.98, 2048x1080PsF/24, 2048x1080PsF/
25, 2048x1556PsF/23.98, 2048x1556PsF/24,2048x1556PsF/25
Kontrola ustawień - przez USB lub Ethernet
Wysokość - 6 RU
Wielkość ekranu - Przekątna 17.3""
Rodzaj ekranu - TFT Active Matrix LCD
Rozdzielczość ekranu - 1920 x 1080 pikseli
Reakcja - < 12 ms
Kontrast - 650:1
Głębia kolorów - ok 262000 kolorów
Zasilanie - 12V (dołączony zasilacz sieciowy 230V)
Pobór mocy - < 20 W
Zakres napięcia - (12V - 15V)
np. monitor SmartView HD lub produkt równoważny"
1.00
urządz.
-2-
Norma PRO Wersja 4.35 Nr seryjny: 21169
Poszcz
Razem
150.00
RAZEM
150.00
100.00
RAZEM
100.00
50.00
RAZEM
50.00
1.00
RAZEM
1.00
1.00
RAZEM
1.00
1.00
RAZEM
1.00
1.00
RAZEM
1.00
5_SENAT_AV_2_P
PRZEDMIAR
Lp. Podstawa
Opis i wyliczenia
j.m.
2.3
Laptop PC 17" - "laptop PC 17""
szt.
analiza indy- Dane techniczne:
widualna
przekątna ekranu LCD: 17.3 cala
matryca: matowa
procesor: ilość rdzeni - 4 szt. (2.3 GHz do 3.3 GHz Turbo, 6 MB Cache)
pamięci RAM: 8 GB DDR3 (1600 MHz) rozszerzalna do conajmniej 16 GB
dysk twardy: conajmniej 1000 GB
karta graficzna: dedykowana (pamięć własna - conajmniej 2GB GDDR5)
system operacyjny: Windows 8
nominalna rozdzielczość LCD: 1920 x 1080 pikseli
napęd optyczny: combo Blu-ray ROM z nagrywarką DVD+/-RW DL
typ akumulatora: litowo-jonowy
karta dźwiękowa wbudowana: stereo
czytnik kart pamięci: SD, MMC, Memory Stick
komunikacja: WiFi IEEE 802.11b/g/n, 10/100/1000 Mbps Gigabit Ethernet,
Bluetooth
porty komunikacji: 4x USB 3.0, HDMI v1.4, mini Display Port, D-Sub15, RJ-45,
wyjście słuchawkowe, wejście na mikrofon, wejście zasilania (DC-in)
dodatkowe wyposażenie/cechy: wbudowany mikrofon, kamera, wbudowany
głośnik niskotonowy, podświetlana klawiatura
kolor laptopa: czarny
akcesoria w komplecie: zasilacz, bateria, mysz laserowa, torba/plecak
np. laptop G75VW-T1143H lub produkt równoważny"
1.00
szt.
2.4 KNR AL-01
0502-10
analogia
2.5 KNR AL-01
0501-01
Montaż - pulpit sterujący - "pulpit do sterowania kamer z poz. 6
szt.
pulpit powinien kompatybilność i zapewnić pełne sterowanie funkcjami kamer z
pozycji nr 6
Wszechstronne sterowanie
• Kontrola do pięciu kamer pan-tilt
• Kontrola kamer przez menu urządzenia
• 10 zaprogramowanych ustawień dladanej kamery
• Kierunek ruchu dźwigni sterowania może być odwrócone lub zmianie
• 5 wejść i 3 wyjścia
• HD / SD SDI i DVI-D zawiera wejście i wyjście
• wyświetlacz funkcji MultiViewer preinstalowane jako standard
• miernik poziomu dźwięku Funkcja wyświetlania
• Funkcje przejścia magistrali
• synchronizatory ramki na wszystkich wejściach
• zasilanie DC12 V ± 10% (zasilacz sieciowy w zestawie)
np. pulpit AW-RP50 lub produkt równoważny"
1.00
szt.
Montaż - kamera TVU wewnętrzna - obrotowa HD-SDI - "kamery obrotowe
szt.
HD-SDI
parametry techniczne:
Czujniki obrazu: 1/3 typu Full-HD MOS
obiektyw: sterowany silnikiem 18x zoom, 10-krotny zoom cyfrowy, F1.6 do
F2.8, (F = 4,7 mm do 84,6 mm, 35 mm, ekwiwalent: 36,9 mm do 664,5 mm)
Układ synchronizacji: wewnętrzna / zewnętrzna synchronizacja (BBS)
Metoda instalacji: stojący lub zawieszony (odwrócony)
Pan / Tilt Prędkość pracy: Maks. 90 ° / s
Zakres Pan: ± 175 °
Zakres przechyłu: 90 ° do -30 °
Złącza wejścia / wyjścia: RJ-45 (IP) / RD422A (MULTI-IF) BNC (HD-SDI)
obsługiwane formaty HD: 1080/59.94p, 1080/59.94i, 1080/30p, 1080/50i, 720/
59.94p, 720/50p
obsługiwane formaty SD: 480/59.94p, 480/59.94i, 576/50i
R / B gain regulacja kolorów
Serial (RS-422), IP, i pilot IR funkcje kontrolne
Podgląd na żywo po IP
54dB S / N, korekcja gammy i regulacja poziomu nasycenia
możliwość zapamiętania w pamięci ustawień zdalnych
Elektroniczna migawka (1/100 do 1/10, 000 sek)
cyfrowa redukcja szumów, która umożliwia filmowanie nawet w sytuacjach słabo oświetlonych scen
np.kamera AW-HE60SN/SE lub produkt równoważny"
4.00
szt.
-3-
Norma PRO Wersja 4.35 Nr seryjny: 21169
Poszcz
Razem
1.00
RAZEM
1.00
1.00
RAZEM
1.00
4.00
RAZEM
4.00
5_SENAT_AV_2_P
Lp. Podstawa
2.6 KNR AL-01
0502-02
2.7 KNR AL-01
0502-06
analogia
2.8 KNR AL-01
0503-04
analogia
PRZEDMIAR
Opis i wyliczenia
j.m.
Montaż elementów systemu telewizji użytkowej - multipleksowy przełącznik wi- szt.
zji do 4 wejść video - "przełącznik sygnału HDMI 1.3 - 4 wejścia na 1 wyjście
Obsługiwane funkcje HDMI 1.3:
Dolby TrueHD & DTS-HD Master Audio
Deep Color (XV Color)
225 MHz (do 12 bitów YUV 444 @ 1080p)
Konwersji przestrzeni barw
Szerokość pasma wzmacniacza wideo: 225 MHz.
Sygnał wejściowy wideo: 1.2 volts p-p.
Sygnał wejściowy DDC: 5 V p-p (TTL).
Maksymalna rozdzielczość wideo: 1080p@60 Hz, 12-bitowa głębia kol.
Złącze HDMI: typ A, 19 pinów, żeńskie; 4 wejścia i 1 wyjście.
Zasilanie: 5V DC.
Pobór mocy: 10 Watts (max).
Zgodność ze standardami w Europie/USA: HDMI 1.3, HDMI 1.2, HDCP 1.1
Certyfikaty: RoHS, CE i UL.
np. przełącznik GTB-MHDMI1.3-441 lub produkt równoważny
"
1.00
szt.
Montaż konwertera HDMI/HD-SDI - "konwerter HDMI/HD-SDI
parametry techniczne:
Wbudowane złącza:
wejście video SDI - Przełączalne pomiędzy SD, HD I 3Gb/s SDI.
wyjścia video SDI - Automatycznie dostraja się do SD, HD lub 3GB/s SDI
HDMI - Wejście HDMI
audio analogowe - 2 kanały po standardowym złączu jack ?’’
cyfrowe audio AES/EBU - 2 kanały po standardowym złączu jack ?’’
update i konfiguracja - Poprzez USB 2.0 (480Mb/s)
Re-clocking - tak
Obsługiwane standardy:
wspierane formaty SDI - 625/25 PAL, 525/29.97 NTSC, 1080PsF23.98,
1080PsF24, 1080PsF25, 1080i50, 1080i59.94, 1080i60, 720p50, 720p59.94
oraz 720p60
zgodność SDI - SMPTE 259M, SMPTE 292M, SMPTE 296M, ITU-R
BT.656, ITU-R BT.601 i SMPTE 297M dla Optical Fiber SDI
próbkowanie video SDI - 4:2:2
precyzja kolorów SDI - 4:2:2
przestrzeń kolorów SDI - YUV
próbkowanie audio SDI - 48kHz przy 24 bitach
wspierane formaty HDMI - 625/25 PAL, 525/29.97 NTSC, 625/50p PAL,
525/59.94p NTSC, 1080p23.98/24, 1080i50, 1080i59.94/60, 720p50 oraz
720p59.94/60
precyzja kolorów HDMI - 4:2:2 i 4:4:4
przestrzeń kolorów HDMI - YUV i RGB
Dodatkowe:
system operacyjny - Mac OS X™ lub Windows™
zarządzanie - Poprzez USB lub Mini Switch
konwerter - Konwersja HD down
Zasilanie:
uniwersalny zasilacz +12V (dołączony w komplecie)
pobór prądu - 60mA/110V lub 30mA/230V
np. konwerter Design Mini Converter HDMI to SDI lub produkt równoważny"
2.00
Norma PRO Wersja 4.35 Nr seryjny: 21169
Razem
1.00
RAZEM
1.00
2.00
RAZEM
2.00
4.00
RAZEM
4.00
szt.
szt.
Montaż dysku twardego SSD 2,5" o pojemności 521 GB - "dysk twardy SSD 2, szt.
5"" o pojemności 512 GB
parametry techniczne:
rodzaj dysku: SSD (Solid State Disc)
format szerokości: 2,5 cali
pojemność dysku: 512 GB
pojemność pamięci FLASH: 512 GB
pamięć podręczna: 256 MB
interfejs: Serial ATA III (6 Gb/s)
szybkość interfejsu dysku: 6 Gb/s
szybkość odczytu: 415 MB/s
szybkość zapisu: 260 MB/s
maksymalna wartość IOPS (losowa, 4K) (odczyt) 45000
maksymalna wartość IOPS (losowa, 4K) (zapis) 50000
średni czas między uszkodzeniami (MTBF) 1200000 h
dysk powinien zapiwniać pełną zgodność z rejestratorem z pozycji 2
np. dysk SSD M4 512GB 2.5'' SATA 6Gb/s lub równoważny"
4.00
szt.
-4-
Poszcz
5_SENAT_AV_2_P
Lp. Podstawa
2.9 KNR AL-01
0503-04
analogia
2.10 KNR 5-06
0102-08
analogia
2.11 KNR AL-01
0506-01
2.12 KNR AL-01
0506-02
PRZEDMIAR
Opis i wyliczenia
Montaż - rejestrator wizji na dyski SSD - "rejestrator wizji na dyski SSD
parametry techniczne:
Wbudowane złącza:
wejście video SDI - 1x10 bitowe przełączalne SD/HD
wyjście video SDI
- 2x10 bitowe przełączalne SD/HD/3 Gbps SDI
- 1x10 bitowe przełączalne SD/HD/3 Gbps SDI – wyjście loop
- 1x10 bitowe przełączalne SD/HD/3 Gbps SDI – wyjście dla podglądu
wejście video HDMI - 1x HDMI 1.3 – typ złącza A
wyjście video HDMI - 1x HDMI 1.3 – typ złącza A
wejście SDI audio - 16 kanałów zintegrowanych z SD i HD
wyjście SDI audio - 16 kanałów zintegrowanych z SD i HD
wejście HDMI audio - 8 kanałów zintegrowanych z SD i HD
wyjście HDMI audio - 2 kanały zintegrowane z SD i HD
interfejs SSD - 2x 2.5’’ SATA 3Gb/s
sterowanie - Poprzez 12 przycisków i pokrętło na obudowie lub poprzez interfejs USB 2.0, a także Ethernet RJ45
konfiguracja - Poprzez interfejs USB 2.0
interfejs komputerowy - 1x USB 2.0 typu Mini-B do wstępnej konfiguracji,
upgradu firmware’u oraz oprogramowania
kontroler urządzenia - Port RS422 deck control
Obsługiwane standardy:
wsparcie dla SD - 625/25 PAL, poprzez HDMI
wsparcie dla HD - 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94,
1080i60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080p25,
zgodność z SDI - SMPTE 259M, SMPTE 292M
próbkowanie video - 4:2:2
próbkowanie audio - 48kHz oraz 24 bity
precyzja koloru - 4:2:2
przestrzeń koloru - REC 601, REC 709
Dodatkowe:
wyświetlacz - Wbudowany LCD dla monitoringu wideo, audio i timecode
Zasilanie:
Zasilacz sieciowy 230V w komplecie
np. rejestrator Design HyperDeck Studio lub równoważny"
1.00
j.m.
szt.
szt.
Montaż miksera wizji - "mikser wizji
konsol.
parametry techniczne:
Wbudowane złącza:
wejścia video SDI - 12x10 bitowych przełączalnych SD/HD
wejścia video HDMI - 4x10 bitowe HDMI 1.4a przełączalne SD/HD
wejścia video analogowe - 1x10 bitowy komponent/S-Video/kompozyt.
wejścia audio - 2 kanały analogowe zbalansowane,
wyjścia programowe SDI - 2x10 bitowe przełączalne SD/HD
wyjścia programowe HDMI - 1x10 bitowe HDMI 1.4a przełączalne SD/HD
wyjścia programowe analogowe - 1x przełączalny SD/HD komponent
oraz 1x permanentnie konwertowany w dół kompozyt NTSC/PAL
wyjścia aux. SDI - 6x10 bitowych przełączalnych SD/HD
wyjścia audio analogowe - 2 kanały zbalansowane
wyjście komputerowe - 1x USB 3.0
port szeregowy - 1x RS-422
złącze sterujące - Ethernet 10/100/1000
konsola operatorska - Programowy panel kontrolny dla Windows
Obsługiwane standardy:
wsparcie dla HD - 1080i50, 1080i59.94, 720p50, 720p59.94
wsparcie dla SD - 625/25 PAL, 525/29.97 NTSC
zgodność SDI - SMPTE 259M, 292M
próbkowanie video - 4:2:2 10 bitowe
precyzja koloru - 4:2:2 10 bitowe
przestrzeń koloru - 4:2:2 10 YUV
rozdzielczości wejść HDMI - 720 x 480 59.94Hz, 720 x 576 50Hz, 1280 x
720 59.94Hz 50Hz and 1920 x 1080 59.94Hz 50Hz
Zasilanie:
12V/75W (plus zapasowe źródło zasilania)
zasilacz sieciowy 230V w komplecie
np. mikser Design ATEM 2 M/E Production Switcher lub produkt równoważny"
1.00
konsol.
Uruchomienie systemu TVU - linia transmisji wizji
linia
1.00
linia
Poszcz
Razem
1.00
RAZEM
1.00
1.00
RAZEM
1.00
1.00
RAZEM
1.00
1.00
RAZEM
1.00
Uruchomienie systemu TVU - linia transmisji danych i parametrów sterujących linia
1.00
linia
-5-
Norma PRO Wersja 4.35 Nr seryjny: 21169
