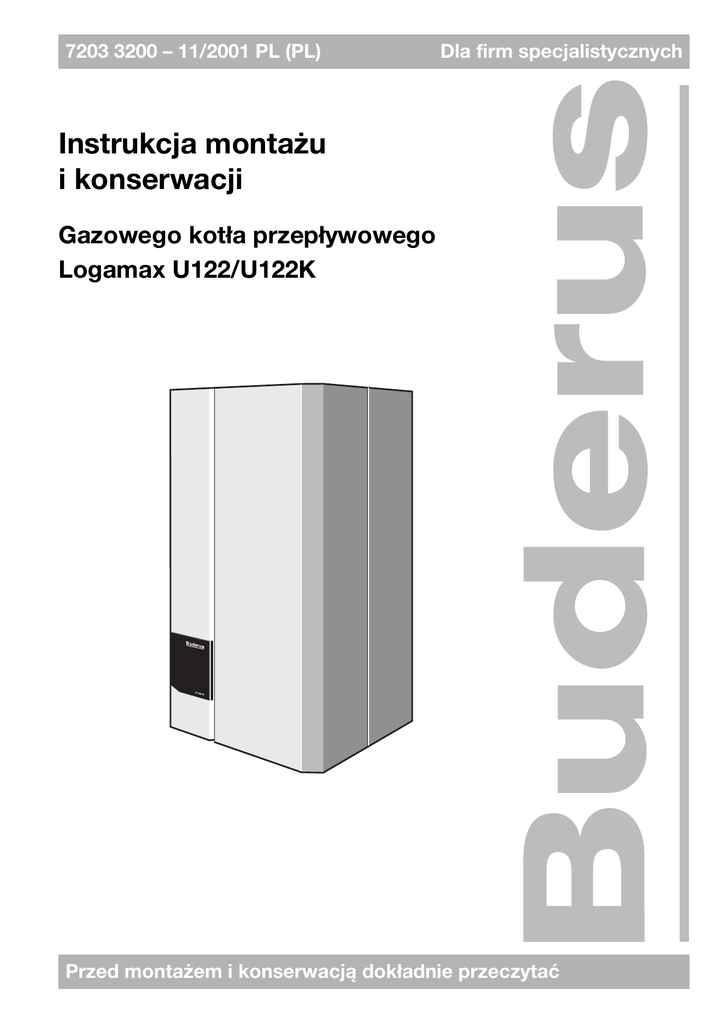

7203 3200 – 11/2001 PL (PL)
Dla firm specjalistycznych
Instrukcja montaýu
i konserwacji
Gazowego kotùa przepùywowego
Logamax U122/U122K
Przed montaýem i konserwacjà dokùadnie przeczytaã
Wstæp
Waýne wskazówki ogólne dotyczàce stosowania
Urzàdzenie naleýy eksploatowaã zawsze zgodnie z jego
przeznaczeniem i zgodnie z instrukcjà obsùugi.
Konserwacja i wszelkie naprawy mogà byã
wykonywane jedynie przez autoryzowany serwis.
Urzàdzenie techniczne moýna eksploatowaã
korzystajàc z wyposaýenia dodatkowego i czæúci
zamiennych, które zostaùy podane w instrukcji obsùugi.
Inne kombinacje, wyposaýenie dodatkowe lub czæúci
zuýywalne moýna stosowaã tylko wówczas, jeýeli ich
przydatnoúã zostaùa wyraênie okreúlona, majà dobrà
jakoúã i nie sà niezgodne z wymogami bezpieczeñstwa.
Moýliwoúã zmian technicznych zastrzeýona!
Z powodu ciàgùych unowoczeúnieñ rysunki,
poszczególne funkcje i dane techniczne mogà siæ
nieznacznie róýniã.
Moýliwoúã zmian zastrzeýona!
2
Buderus Technika Grzewcza Sp. z o.o. • http://www.heiztechnik.buderus.de
Instrukcja montaýu i konserwacji gazowego kotùa przepùywowego Logamax U122/U122K • Wydanie 11/2001
Spis Treúci
1
Przepisy, wytyczne . . . . . . . . . . . . . . 4
2
Wymiary, przyùàcza gazowe i hydrauliczne . 5
3
Montaý . . . . . . . . . . . . . . . . . . . . . 6
3.1 Przyùàcza rurowe . . . . . . . . . . . . . 7
3.2 Montaý gazowego kotùa przepùywowego 8
3.3 Podlàczenie systemu doprowadzania
powietrza do spalania i odprowadzania
spalin . . . . . . . . . . . . . . . . . . . 9
3.4 Przyùàcza elektryczne . . . . . . . . . 10
4
Uruchomienie . . . . . . . . . . . . . . .
4.1 Przygotowanie urzàdzenia do pracy
4.2 Protokóù uruchomienia . . . . . . . .
4.3 Prace zwiàzane z uruchomieniem . .
.
.
.
.
12
12
16
17
5
Konserwacja . . . . . . . . . . . . . . . . . 26
5.1 Protokóù konserwacji . . . . . . . . . . 26
5.2 Prace konserwacyjne. . . . . . . . . . 28
6
Przestawienie na inny rodzaj gazu . . . . . 31
7
Dodatek . . . . . . . . . . . . .
7.1 Sygnalizacja stanów pracy .
7.2 Sygnalizacja zakùóceñ . . .
7.3 Dane techniczne . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
35
35
36
38
Niniejsza instrukcja montaýu i konserwacji obowiàzuje
dla:
Gazowego kotùa przepùywowego
Logamax U122/U122K firmy Buderus.
Rodzaj konstrukcji B11BS
Rodzaje gazu: gaz ziemny GZ50, gaz ziemny GZ41,5,
gaz ziemny GZ35, gaz pùynny P (propan)
Rodzaj pràdu 230 VAC, 50 Hz, IP X4P
Gazowy kocioù naúcienny moýe byã wyposaýony w
nastæpujàce przyrzàdy regulujàce:
z regulator temperatury Wù/Wyù 24 V;
z modulacyjny regulator temperatury pomieszczenia
(cyfrowy) ERC;
z przyrzàd regulujàcy HW 3204;
z przyrzàd regulujàcy HW 4201.
3
1
1
Przepisy, wytyczne
Przepisy, wytyczne
Gazowy kocioù przepùywowy Logamax U122/U122K
firmy Buderus odpowiada pod wzglædem konstrukcji
i warunków eksploatacji "podstawowym wymaganiom
wytycznej 90/ 96/EWG odnoúnie urzàdzeñ gazowych"
z uwzglædnieniem norm EN 625, pr EN 483.
Podczas wykonywania i eksploatacji instalacji
naleýy przestrzegaã zasad techniki oraz przepisów
prawa budowlanego i unormowañ ustawowych.
Podczas prac zwiàzanych z instalacjà
doprowadzajàcà wodæ obudowa uniwersalnego
automatu palnikowego (UBA) musi byã zawsze
zamkniæta.
Montaý, podùàczenie instalacji gazowej
i odprowadzania spalin, pierwsze uruchomienie,
podùàczenie do sieci oraz konserwacja
i utrzymywanie instalacji w ruchu mogà byã
wykonywane jedynie przez firmæ specjalistycznà.
Prace w obræbie instalacji gazowej moýe prowadziã
wyùàcznie koncesjonowana firma specjalistyczna.
Czyszczenie i konserwacjæ kotùa naleýy
przeprowadzaã raz w roku. Poza tym naleýy
sprawdziã prawidùowoúã dziaùania caùej instalacji.
Usterki naleýy niezwùocznie usunàã.
4
Wymiary, przyùàcza gazowe i hydrauliczne
2
2
Wymiary, przyùàcza gazowe i hydrauliczne
VK
= Zasilanie z kotùa R¾
VS
= Zasilanie zasobnika G½ (kocioù jednofunkcyjny)
GAS = Przyùàcze gazowe G1
RS
= Powrót z zasobnika G½ (kocioù jednofunkcyjny)
RK
= Powrót do kotùa R¾
AS
= Wylot z zaworu bezpieczeñstwa Rp¾
AB
= Wlot ciepùej wody R½ (kocioù dwufunkcyjny)
EK
= Wlot zimnej wody R½ (kocioù dwufunkcyjny)
Trójnik koncentryczny w przypadku
wyprowadzenia przez úcianæ zewnætrznà
5
3
3
Montaý
Montaý
Zakres dostawy (rys. 1).
Poz. 1 - Kocioù
Poz. 2 - Uchwyt naúcienny z taúmà plastikowà
Poz. 3 - Dokumentacja techniczna
Poz. 4 - Wyposaýenie dodatkowe:
2 Úruby poùàczeniowe do zamocowania
pùyty noúnej
2 Koùki rozporowe
2 Podkùadki
Uszczelki (1 x 1", 2 x ¾", 2 x ½")
Pierúcieñ redukcyjny
Klucz czworokàtny
Naklejka informacyjna
Druga tabliczka identyfikacyjna
Wymagania odnoúnie pomieszczenia
zainstalowania kotùa
Naleýy przestrzegaã przepisów prawa budowlanego
odnoszàcych siæ do pomieszczeñ, w których
zainstalowane bædà kotùy grzewcze!
Rys. 1
Zakres dostawy
W pobliýu kotùa nie wolno skùadowaã ani uýytkowaã
ùatwopalnych materiaùów lub cieczy.
Celem unikniæcia uszkodzeñ kotùa naleýy wykluczyã
zanieczyszczanie powietrza do spalania
chlorkowcoalkanami (sà one zawarte np. w aerozolach,
rozpuszczalnikach i úrodkach czyszczàcych, w farbach,
klejach) lub intensywne osadzanie siæ pyùu.
Pomieszczenie, w którym zostanie ustawiony kocioù
grzewczy musi byã zabezpieczone przed dziaùaniem
mrozu i dobrze wentylowane.
Przy ustalaniu miejsca ustawienia kotùa naleýy zwracaã
uwagæ na odstæpy konieczne do montaýu systemu
kominowego (patrz "Instrukcja montaýowa systemu
kominowego")!
Przestrzegaã minimalnych odstæpów bocznych 50 mm!
6
Montaý
3.1
3
Przyùàcza rurowe
Podùàczenie obiegu grzewczego
Przepùukaã gruntownie rurociàgi i grzejniki!
Jeýeli kocioù grzewczy nie jest montowany od razu,
przyùàcza naleýy zaúlepiã np. taúmà klejàcà.
z Zamontowaã zestaw podùàczeniowy (Wyposaýenie
dodatkowe) (patrz "Instrukcja montaýu zestawu
podùàczeniowego").
z Poùàczenia rurowe wykonaã bez napræýeñ
(rys. 2 i rys. 3).
W celu ochrony caùej instalacji zaleca siæ zamontowanie
filtra zanieczyszczeñ na przewodzie powrotnym.
Bezpoúrednio przed i za filtrem naleýy zamontowaã
zawór odcinajàcy, umoýliwiajàcy czyszczenie filtra.
Logamax U122 bez zewnætrznego zasobnika
z Przewód recyrkulacyjny U-KS 11 (Wyposaýenie
dodatkowe) naleýy zainstalowaã zgodnie
z "instrukcjà montaýu zestawu podùàczeniowego"
miædzy zasilaniem zasobnika a powrotem
z zasobnika.
Rys. 2
Przyùàcza rurowe. Instalacja natynkowa
Rys. 3
Przyùàcza rurowe Instalacja podtynkowa
Logamax U122 z zasobnikiem zewnætrznym
z W pùytæ ùàczàcà wmontowaã króciec do poùàczenia
z zasobnikiem. Króãce naleýà do wyposaýenia
dodatkowego zasobnika.
Podùàczenie gazu
Prace w obræbie instalacji gazowej moýe prowadziã
jedynie koncesjonowana firma specjalistyczna.
z Wykonaã przyùàcze gazu; na przewodzie gazowym
naleýy zainstalowaã kurek odcinajàcy (Wyposaýenie
dodatkowe) ze úrubunkiem. Poùàczenie wykonaã
bez napræýeñ (rys. 2 i rys. 3).
Zaleca siæ zamontowanie filtra gazu na przewodzie
gazowym.
Okreúlenie przyùàczy rurowych
Podùàczenie c.w.u.
Poz. 1 - VK
Nie stosowaã ocynkowanych rur ani armatury!
Wymiennik ciepùa wykonany jest z miedzi, co w
poùàczeniu z materiaùami ocynkowanymi stanowiùoby
groêbæ wystàpienia korozji elektrolitycznej.
Poz. 2 - VS, AB*
W przypadku stosowania rur z tworzyw sztucznych
naleýy przestrzegaã wskazówek ich producenta,
szczególnie w zakresie techniki poùàczeñ.
z Przed wlotem zimnej wody zainstalowaã
nieodcinany zawór bezpieczeñstwa (max. 8 bar).
Nie jest to jednak konieczne, jeúli domowy reduktor
ciúnienia zapewnia nie przekraczanie
maksymalnego ciúnienia przyùàczeniowego w
wysokoúci 10 bar.
Poz. 3 - Gaz
Poz. 4 - RS, EK*
Poz. 5 - RK
Poz. 6 - Syfon
* tylko Logamax U122K
z Poùàczenia wykonaã bez napræýeñ (rys. 2 i rys. 3).
7
3
3.2
Montaý
Montaý gazowego kotùa
przepùywowego
Prace montaýowe
Zaùoýenia dot. montaýu:
Pùyta przyùàczeniowa zamontowana wg "instrukcji
montaýu zestawu podùàczeniowego", rurociàg uùoýony.
Usunàã opakowanie, poddajàc je recyclingowi. Nie
usuwaã styropianowej podkùadki do ochrony króãców
podùàczeniowych! Podczas prac montaýowych kocioù
i króãce odprowadzania spalin muszà byã chronione
przed zanieczyszczeniem np. za pomocà folii.
z Zaùoýyã uchwyt naúcienny. Plastikowà taúmæ uýyã
do skorygowania dùugoúci. Kwadratowe wyciæcia
w uchwycie úciennym przewidziano dla wymiany
urzàdzeñ ZWR/ZR. Podczas przyporzàdkowania
przyùàczy rurowych przestrzegaã odpowiedniej
"instrukcji montaýu zespoùu przyùàczeniowego".
W przypadku zastosowania zasobnika S 120 lub
HT 75 naleýy zachowaã odstæpy montaýowe
zgodnie z instrukcjà odpowiedniego zestawu
przyùàczeniowego.
Rys. 4
Plastikowa taúma do korygowania dùugoúci
Rys. 5
Zdjæcie obudowy
Rys. 6
Montaý
Zdjàã obudowæ
z Poluzowaã úrubæ ustalajàcà (rys. 5, poz. 1).
z Zdjàã obudowæ.
z Zawiesiã kocioù na uchwycie naúciennym (rys. 6).
z Kocioù poùàczyã úrubami z zestawem
podùàczeniowym (wyposaýenie dodatkowe).
8
Montaý
3.3
3
Podùàczenie systemu
doprowadzania powietrza do
spalania i odprowadzania spalin
Przed rozpoczæciem montaýu naleýy zawiadomiã
mistrza kominiarskiego wùaúciwego okrægu.
Do typów konstrukcyjnych B32, C12, C32, C42, C52, C62
dopuszczone sà do wspóùpracy z kotùem Logamax
U122/U122K zestawy podstawowe systemów
kominowych zgodnie z wytycznà odnoszàcà siæ do
urzàdzeñ gazowych 90/396/EWG, przy uwzglædnieniu
pr EN 438 (certyfikacja systemu). Jest to
udokumentowane poprzez numer identyfikacyjny
produktu podany na tabliczce znamionowej kotùa.
z Przewód doprowadzajàcy powietrze do spalania
i odprowadzajàcy spaliny naleýy zamontowaã
zgodnie z instrukcjà montaýu systemu kominowego.
Uwaga w przypadku wyprowadzania spalin przez
úcianæ zewnætrznà!
W przypadku wyprowadzania spalin przez úcianæ
zewnætrznà (zestaw WH/WS) Logamax U122/U122K
nie moýe byã instalowany w domach mieszkalnych
wielorodzinnych. Natomiast w przypadku domów
jednorodzinnych nie moýe zostaã przekroczona moc
21 kW. Aby ograniczyã moc kotùa gazowego Logamax
U122/U122K do 21 kW, na uniwersalnym automacie
palnikowym naleýy ustawiã moc grzewczà.
Patrz rozdziaù "Uruchomienie - ustawienie mocy".
Pierúcieñ redukcyjny przy L ≤ 2000 mm
W przypadku maksymalnej dùugoúci rury spalinowej
L ≤ 2000 mm trzeba na króciec odprowadzajàcy spaliny
z kotùa naùoýyã pierúcieñ redukcyjny (rys. 7).
z Zaùoýyã pierúcieñ redukcyjny ¨ 41 mm (U122-20)
lub ¨ 44 mm (U122-24K) na króciec spalinowy kotùa.
Rys. 7
Zaùoýenie pierúcienia redukcyjnego na króciec
odprowadzania spalin
9
3
3.4
Montaý
Przyùàcza elektryczne
Podùàczenie do sieci
Instalacjæ elektrycznà moýe wykonaã wyùàcznie
fachowiec z uprawnieniami.
Kocioù gazowy musi zostaã podùàczony przez staùe
przyùàcze i urzàdzenie rozdzielajàce (Zabezpieczenie,
przeùàcznik LS z przynajmniej 3 mm rozwarciem styku).
z Poluzowaã úrubæ z rowkiem krzyýowym
(rys. 8, poz. 1) na obudowie UBA.
z Odchyliã obudowæ UBA.
Rys. 8
Odchylenie obudowy UBA
Rys. 9
Otwarcie obudowy UBA
Otworzyã obudowæ UBA (rys. 9).
z Otworzyã skrzynkæ zasilania sieciowego poprzez
poluzowanie úruby (rys. 9, poz. 1).
z Poluzowaã úruby i zdjàã umocowanie przewodów.
z Przewód sieciowy poprzez umocowanie
wprowadziã do skrzynki zasilania sieciowego
(rys. 10) i podùàczyã do zacisków na listwie
zaciskowej.
z Ponownie przykræciã umocowanie przewodów i
zamknàã skrzynkæ zasilania sieciowego.
1
2
3
4
1
5
6
7
3
8
VAC
9 24- max
6 VA
10 0 VAC
11 0 V
12
Nie wùàczaã jeszcze kotùa!
2
4
5
6
Rys. 10 Podùàczenie do sieci
10
Montaý
3
Podùàczenie sterownika
z Usunàã mostek, a nastæpnie podùàczyã przewody
do sterownika na listwie zaciskowej zgodnie ze
schematem elektrycznym.
z Skrzynkæ z zaciskami zamknàã i przymocowaã.
z Zamknàã UBA.
z Podnieúã obudowæ UBA i mocno przykræciã.
Jeýeli kocioù powinien przejúciowo pracowaã bez
regulacji, to naleýy nieprzewodzàcy mostek
(rys. 11, poz. 1) pomiædzy zaciskami 1-2 zastàpiã
przewodzàcym a temperaturæ na zasilaniu i wymaganà
moc grzewczà nastawiã na UBA.
Ten tryb pracy moýe sùuýyã jedynie w razie
prowizorycznego uruchomienia. Nie odpowiada on
wytycznym dla instalacji grzewczych.
Rys. 11 Podùàczenie sterownika
Okreúlenie przyùàczy.
Poz. 1 - Regulator temperatury Zaù /Wyù
Poz. 2 - Modulacyjny regulator temperatury
pomieszczenia (cyfrowy) ERC
Poz. 3 - I/O-Port/Przyùàcze komunikacyjne
Poz. 4 - Czujnik temperatury zewnætrznej
Poz. 5 - Napiæcie zasilania 24 VAC/max. 6 VA
Poz. 6 - Napiæcie zaùàczania zaworu 3-drog. (9+11)
11
4
Uruchomienie
4
Uruchomienie
4.1
Przygotowanie urzàdzenia do
pracy
W przypadku silnego zapylenia w pomieszczeniu,
np. w wyniku prac budowlanych, kotùa nie wolno
eksploatowaã.
Napeùnianie instalacji grzewczej
Przed napeùnieniem instalacji kotùa nie wolno zaùàczaã.
Stosujàc w obiegu hydraulicznym przewody, które
przez caùy czas wprowadzajà tlen do systemu
(np. przepuszczajàce tlen rury z tworzyw sztucznych),
trzeba zastosowaã rozdziaù systemu przez wymiennik
ciepùa. Do napeùniania instalacji naleýy uýywaã wody
wodociàgowej.
z Przewód wypeùniony wodà naùoýyã na wlot zaworu
do napeùniania i spustu (rys. 12) i otworzyã zawór za
pomocà klucza z gniazdem czworokàtnym
(zaùàczony w opakowaniu).
Rys. 12 Napeùnianie instalacji
z Zawór trójdrogowy (rys. 13) ustawiã w pozycji
úrodkowej. Przeùàcznik na zaworze trójdrogowym
przesunàã w prawo przy pomocy np. úrubokrætu
i wcisnàã.
Rys. 13 Zawór trójdrogowy
z Otworzyã zawory serwisowe (rys. 14) na zasilaniu
i powrocie.
Rys. 14 Zawory serwisowe (tu: Logamax U122-24K,
natynkowe)
12
Uruchomienie
4
z Otworzyã zawór wodny i napeùniã instalacjæ wodà
do ciúnienia 1,0 - 1,2 bar (rys. 15, poz. 1).
Optymalne ciúnienie po napeùnieniu wynosi 1,0 bar.
z Zamknàã zawór wodny i zawór do napeùniania
i spustu.
z Odpowietrzyã instalacjæ za pomocà zaworów
odpowietrzajàcych na grzejnikach.
1
Rys. 15 Wskazanie ciúnienia
Odpowietrzyã obieg wody grzewczej
z Odpiàã zaczepy zaciskowe i zdjàã pokrywæ kotùa.
z Naùoýyã wàý, wykræciã úrubæ odpowietrzajàcà.
z Odpowietrzyã kocioù przez ræczny zawór do
odpowietrzania (rys. 16).
Rys. 16 Odpowietrznik ræczny
z Aby mogùy wylecieã resztki powietrza, odkræciã
kapturek ochronny na automatycznym
odpowietrzniku (rys. 17).
z Jeêeli w wyniku odpowietrzania spadnie ciúnienie
naleýy uzupeùniã wodæ w instalacji.
z Zdjàã wàý z ræcznego zaworu do odpowietrzania
ponownie zamontowaã pokrywæ kotùa.
z Zdjàã wàý z zaworu do napeùniania spustu, odkræciã
tulejæ wæýa i przykræciã pokrywæ ochronnà.
Rys. 17 Odpowietrzanie automatyczne
13
4
Uruchomienie
W przypadku Logamax U122-24K:
Odpowietrzanie wymiennika ciepùa
z Odpowietrzyã wymiennik ciepùa przez úrubæ do
odpowietrzania.
Nie dopuúciã do zamoczenia UBA wylatujàcà wodà.
W przypadku Logamax U122-24K:
Odpowietrzanie obiegu c.w.u.
z Otworzyã zawór serwisowy na wypùywie zimnej
wody.
Otwieraã zawór ciepùej wody, aý do chwili gdy popùynie
peùen strumieñ wody.
Rys. 18 Odpowietrzanie wymiennika ciepùa
Kontrola szczelnoúci
z Wyùàczyã zasilanie elektryczne instalacji.
Przed pierwszym uruchomieniem naleýy sprawdziã
szczelnoúã przewodu gazowego aý do poùàczenia
z armaturà palnika. Naleýy przy tym stosowaã ciúnienie
kontrolne maksymalnie 150 mbar.
Jeýeli podczas tej kontroli zostanie stwierdzona
nieszczelnoúã instalacji gazowej, to naleýy
przeprowadziã poszukiwanie miejsca tej nieszczelnoúci
za pomocà specjalnego úrodka pianotwórczego.
Úrodek ten musi posiadaã odpowiednie dopuszczenia
do tego rodzaju badañ. Nie wolno go nakùadaã na
przewody elektryczne!
Odpowietrzanie przewodu gazowego
z Otworzyã kurek gazowy (rys. 19).
Rys. 19 Kurek gazowy
z Odkræciã úrubæ zamykajàcà króciec do pomiaru
ciúnienia gazu na przyùàczu oraz do odpowietrzania
i naùoýyã wæýyk pomiarowy (rys. 20). Wypùywajàcy
gaz naleýy wypuúciã poprzez wæýyk do otoczenia.
Jeýeli powietrze przestaje siæ wydobywaã, naleýy
zdjàã przewód i ponownie dokræciã úrubæ
zamykajàcà.
z Zamknàã kurek gazowy.
Rys. 20 Odpowietrzanie przewodu gazowego
14
Uruchomienie
4.2
4
Protokóù uruchomienia
z Odnotowaã przeprowadzone prace uruchomieniowe i wpisaã pomierzone wartoúci. Naleýy równieý zwróciã uwagæ
na wskazówki podane na kolejnych stronach.
Prace zwiàzane z uruchomieniem
1.)
Odnotowanie parametrów gazu:
Adnotacje lub wartoúci pomiarów
wspóùczynnik Wobbe'go
______________ kWh/m³
Eksploatacyjna wartoúã opaùowa
______________ kWh/m³
2.)
Czy zostaùa przeprowadzona kontrola szczelnoúci?
3.)
Kontrola systemu kominowego
4.)
Sprawdzenie wyposaýenia kotùa
(w razie potrzeby przestawiã na inny rodzaj gazu)
5.)
Dokonanie nastaw
6.)
Pomiar ciúnienia gazu na przyùàczu (ciúnienie przepùywu)
______________ mbar
7.)
Kontrola ciúnienia w palniku
______________ mbar
8.)
Kontrola szczelnoúci podczas pracy
9.)
Pomiary
Temperatura spalin brutto tA
______________ °C
Temperatura powietrza tL
______________ °C
Temperatura spalin netto tA - tL
______________ °C
Zawartoúã dwutlenku wægla (CO2) lub zawartoúã tlenu (O2)
______________ %
Strata kominowa qA
______________ %
Zawartoúã tlenku wægla (CO), bez powietrza
______________ ppm
10.) Sprawdzenie dziaùania
______________ µA
Pomiar pràdu jonizacji
11.) Zaùoýenie obudowy
12.) Poinformowanie uýytkownika, przekazanie dokumentacji
13.) Potwierdzenie przeprowadzenia uruchomienia
15
4
4.3
Uruchomienie
Prace zwiàzane z uruchomieniem
ad 1.) Odnotowanie parametrów gazu
z Parametry gazu sprawdziã we wùaúciwej gazowni
i wpisaã je do protokoùu.
Rodzaj gazu
Gaz ziemny GZ50
Palnik dostarczany gotowy
do pracy nastawiony na
wskaênik Wobbe'go
14,9 kWh/m3 (w odniesieniu
do 15 °C, 1013 mbar),
moýliwoúã zastosowania
w zakresie wspóùczynnika
Wobbe'go 12,5 do
15,0 kWh/m3.
Gaz ziemny GZ41,5
po przestawieniu (patrz
rozdziaù "Przestawianie na
inny rodzaj gazu") gotowy
do pracy z nastawà
wskaênika Wobbe'go
do 15 °C, 1013 mbar),
w zakresie liczby Wobbe'go
10,0 do 12,0 kWh/m3.
Gaz ziemny GZ35
rozdziaù "Przestawianie na
do pracy z nastawà
wskaênika Wobbe'go
do 15 °C, 1013 mbar),
w zakresie liczby Wobbe'go
8,5 do 9,9 kWh/m3.
Gaz pùynny P
(Propan)
rozdziaù "przestawianie na
do pracy na propan.
ad 2.) Przeprowadzenie kontroli szczelnoúci
z Potwierdziã przeprowadzonà kontrolæ szczelnoúci.
ad 3.) Sprawdzenie systemu kominowego
z Czy zastosowano odpowiedni system
doprowadzania powietrza do spalania
i odprowadzania spalin? Patrz rozdziaù:
"Podùàczenie systemu doprowadzania powietrza do
spalania i odprowadzania spalin".
z Czy zachowano zawarte w odpowiedniej instrukcji
montaýu systemu kominowego warunki wykonania?
Przekrój rury odprowadzajàcej spaliny musi mieã
úrednicæ co najmniej odpowiadajàcà úrednicy króãca
spalinowego w kotle. Naleýy wybieraã jak najkrótszà
drogæ przepùywu spalin.
Tab. 1
16
Fabryczne nastawy
wstæpne palnika
Rodzaje gazu
Uruchomienie
4
ad 4.) Sprawdzenie wyposaýenia kotùa
Rodzaj gazu
Palnik moýe byã uruchamiany tylko z prawidùowymi
dyszami.
W razie potrzeby przestawiã na inny rodzaj gazu (patrz
rozdziaù "Przestawienie na inny rodzaj gazu").
úrednica dyszy
gazowej [mm]
Gaz ziemny GZ50
0,87
Gaz ziemny GZ41,5
1,02
Gaz ziemny GZ35
1,35
Gaz pùynny P Propan
0,55
Tab. 2
Úrednica dyszy gazowej
ad 5.) Dokonanie nastaw
Nastawienie temperatury na zasilaniu
z Otworzyã osùonæ 2 pùaszczyzny obsùugi
(rys. 21, poz. 1)
z Ustawiã regulator (rys. 21, poz. 5) na ýàdan
maksymalnà wartoúã temperatury na zasilani
zgodnie z zaùoýeniami projektowymi instalacji.
0
1
1
2
Nastawa fabryczna = Pozycja "7" na regulatorze
(ok. 75 °C).
10
10
Rys. 21 Druga pùaszczyzna obsùugi
Nastawienie regulatora
Temperatura na
zasilaniu [°C]
1
40
2
45
3
50
4
56
5
62
6
68
7
75
8
80
9
85
10
90
Tab. 3
Temperatura na zasilaniu
17
4
Uruchomienie
Nastawienie temperatury ciepùej wody
z Za pomocà regulatora temperatury ciepùej wody
(rys. 21, poz. 3) nastawiã temperaturæ c.w.u.
zgodnie z nastawami w tab. 4.
Nastawa
Temperatura
utrzymywana
c.w.u. [°C]
Temperatura
c.w.u. na
wypùywie [°C]
W przypadku bardzo twardej wody regulator nastawiã
w pozycji "1", "3" lub "4", aby uniknàã osadzania siæ
kamienia.
1
–
60
3
40
40
Aby uniknàã strat energii ustawiã regulator (rys. 21,
poz. 3) w pozycji zimnego rozruchu "1". Zdjàã blokadæ
(rys. 21, poz. 6) i po nastawieniu wcisnàã ponownie.
4
43
43
5
46
46
6
49
49
7
52
52
8
55
55
9
58
58
10
60
60
Nastawa fabryczna = Pozycja "10" regulatora.
Tab. 4
Temperatura ciepùej wody
Nastawianie ogranicznika przepùywu c.w.u. (rys. 22)
Nastawiã ýàdane pozycjà na ograniczniku przepùywu
c.w.u.:
z Zwiækszenie przepùywu ciepùej wody:
Zawór przekræciã w kierunku "+".
z Zmniejszenie przepùywu ciepùej wody:
Zawór przekræciã w kierunku "–".
Nastawa fabryczna przy 20 kW:
Nastawa fabryczna przy 24 kW:
6 I/min
8 I/min
Rys. 22 Ogranicznik przepùywu c.w.u.
18
Uruchomienie
4
Nastawienie mocy grzewczej
z Nastawiã moc grzewczà na regulatorze zgodnie
z zapotrzebowaniem na ciepùo (rys. 21, poz. 2).
Obliczyã niezbædne zapotrzebowanie na ciepùo.
Nastawienie
regulatora
(±5%)
Logamax
U122-20
Logamax
U122-24(K)
1
9,8
10,9
2
11,1
11,1
3
12,6
13,9
4
14,3
16,1
5
15,9
18,6
6
17,5
20,4
7
19,0
22,0
8
19,7
23,2
9
20,0
24,0
10
20,0
24,0
Nastawa fabryczna = Pozycja "6" regulatora
Tab. 5
Moc grzewcza [kW]
Moc grzewcza
Nastawienie wybiegu pompy
Przeùàcznik
(rys. 23) naleýy ustawiã w pozycji "1":
Czas wybiegu pompy 4 min.
Przeùàcznik
ustawiã w pozycji "2", gdy instalacja jest
regulowana wg temperatury pomieszczenia i wystæpuje
zagroýenie mrozem czæúci instalacji, która znajduje siæ
poza obszarem oddziaùywania regulatora temperatury
pomieszczenia, np. grzejników w garaýu.
Czas wybiegu pompy wynosi 24 h.
Rys. 23 Przeùàcznik do ustawiania wybiegu pompy
19
4
Uruchomienie
ad 6.) Pomiar ciúnienia gazu na przyùàczu (ciúnienie
przepùywu)
11
KW
z Otworzyã co najmniej jeden grzejnikowy zawór
termostatyczny.
Kocioù powinien byã wyùàczony!
z Ustawiã przeùàcznik "kominiarza" (rys. 24)
w pozycji "1".
0
1
1
2
Rys. 24 Wùàcznik "kominiarza" (testu spalin)
z Odkræciã o dwa obroty úrubæ zamykajàcà króciec
pomiarowy ciúnienia gazu na przyùàczu (rys. 25).
z Naùoýyã wæýyk pomiarowy aparatu mierzàcego
ciúnienie na króciec kontrolny.
z Powoli otworzyã kurek gazowy.
z Wùàcznik zasilania ustawiã w pozycji "I" (rys. 26).
Po czasie oczekiwania ok. 30 s powinien nastàpiã
zapùon palnika.
Rys. 25 Pomiar ciúnienia gazu na przyùàczu
z Zmierzyã ciúnienie gazu na przyùàczu i wpisaã
odczytanà wartoúã do protokoùu.
W przypadku gazu ziemnego GZ50 i GZ41,5:
ciúnienie gazu na przyùàczu musi wynosiã
min. 16 mbar, max. 23 mbar (ciúnienie nominalne
20 mbar).
W przypadku gazu ziemnego GZ35: ciúnienie gazu
na przyùàczu musi wynosiã min. 10 mbar,
max. 16 mbar (ciúnienie nominalne 13 mbar).
W przypadku gazu pùynnego: ciúnienie gazu na
przyùàczu musi wynosiã min. 29 mbar, max. 44 mbar
(ciúnienie nominalne 36 mbar).
z Ponownie zdjàã wæýyk pomiarowy i dokræciã úrubæ
zamykajàcà w króãcu kontrolnym.
Jeýeli zmierzone ciúnienie gazu na przyùàczu nie
odpowiada wymaganiom, to naleýy zwróciã siæ do
odpowiedniej gazowni!
W przypadku za wysokiego ciúnienia gazu przed
armaturà gazowà, musi zostaã zamontowany regulator
ciúnienia gazu.
20
Rys. 26 Zaùàczenie palnika
Uruchomienie
4
ad 7.) Sprawdzenie maksymalnego ciúnienia w
palniku
z Wùàcznik zasilania ustawiã w pozycji "0".
z Odkræciã o dwa obroty úrubæ zamykajàcà w króãcu
kontrolnym (rys. 27, poz. 1).
1
z Naùoýyã wæýyk pomiarowy aparatu mierzàcego
ciúnienie na króciec kontrolny.
2
z Odkræciã o dwa obroty úrubæ zamykajàcà w króãcu
kontrolnym do pomiaru ciúnienia w palniku
(rys. 27, poz. 2).
z Naùoýyã drugi wæýyk pomiarowy aparatu
mierzàcego ciúnienie na króciec kontrolny do
pomiaru ciúnienia w palniku.
z Wùàcznik zasilania ustawiã w pozycji "1" (rys. 26).
Po czasie oczekiwania ok. 30 s powiniennastàpiã
zapùon palnika.
z Ustawiã przeùàcznik "kominiarza" (rys. 24)
w pozycji "1".
Rys. 27 Sprawdzenie ciúnienia w palniku
z Porównaã maksymalne ciúnienie palnika (tab. 6).
Ustawiã ciúnienie palnika przy odchyleniu poniýej 1
mbar. Patrz rozdziaù “Przestawienie na inny rodzaj
gazu” na stronie 30.
3
Sprawdzenie minimalnego ciúnienia w palniku
10
z Nacisnàã przycisk serwisowy (rys. 28, poz. 3)
i przytrzymaã ok. 10 s (wyúwietlacz: "-/Y").
z Nastawiã regulator dla wody uýytkowej
(rys. 28, poz. 2) na "1".
z Porównaã ciúnienie w palniku z wartoúciami przy
maùym obciàýeniu w tab. 6. Przy odchyleniu
dokonaã prawidùowego ustawienia. Patrz rozdziaù
“Przestawienie na inny rodzaj gazu” na stronie 30.
z Ustawiã przeùàcznik "kominiarza" w pozycji "0".
z Ustawiã regulator dla wody uýytkowej
(rys. 28, poz. 2) w poprzednim poùoýeniu.
2
1
Rys. 28 Nastawa wstæpna dla "Sprawdzenia ciúnienia
w palniku"
Rodzaj gazu
z Zdjàã wæýyki pomiarowe aparatu mierzàcego
ciúnienie.
Ciúnienie w palniku w mbar dla
nominalnej mocy cieplnej
Logamax
U122-20
z Na powrót mocno przykræciã úruby zamykajàce.
Logamax
U122-24K
Maùe
obciàýenie
Peùne
obciàýenie
Maùe
obciàýenie
Peùne
obciàýenie
Gaz ziemny
GZ 50
2,6
10,5
3,4
15,0
Gaz ziemny
GZ 41,5
2,3
9,3
2,9
13,3
Gaz ziemny
GZ 35
1,5
4,4
1,5
6,6
Gaz pùynny P
(G31)
8,0
34,0
9,2
34,0
Wartoúci ciúnienia w palniku w odniesieniu do
15 °C, 1013 mbar i suchego gazu
Tab. 6
Wartoúci ciúnienia w palniku
21
4
Uruchomienie
ad 8.) Kontrola szczelnoúci podczas pracy
Sprawdziã podczas pracy palnika wszystkie
uszczelnione miejsca na caùej úcieýce gazowej za
pomocà úrodka pianotwórczego. Úrodek ten musi
posiadaã odpowiednie dopuszczenie jako úrodek do
sprawdzania szczelnoúci gazowej.
Nie wolno nakùadaã tego úrodka na przewody
elektryczne.
ad 9.) Wykonanie pomiarów
z Odkræciã odpowiednià úrubæ zamykajàcà (rys. 29)
na króãcu systemu powietrzno-spalinowego i po
przeprowadzonych pomiarach na nowo przykræciã.
poz. 1 - Temperatura spalin, CO2, CO, NO
poz. 2 - Temperatura powietrza do spalania
1
2
Strata kominowa
Strata kominowa musi byã mniejsza niý 11 %.
Zawartoúã tlenku wægla
Wartoúci CO w spalinach bez powietrza muszà wynosiã
poniýej 400 ppm lub 0,04 obj.%. Wartoúci w okolicach
lub ponad 400 ppm wskazujà na niewùaúciwe
ustawienie palnika, zanieczyszczenie palnika gazowego
lub wymiennika ciepùa lub na usterki palnika.
Rys. 29 Punkt pomiaru parametrów spalin
Wówczas naleýy koniecznie wykryã usterkæ,
a nastæpnie jà usunàã.
22
Uruchomienie
4
ad 10.) Sprawdzenie dziaùania
Podczas uruchomienia i corocznej konserwacji naleýy
sprawdziã dziaùanie wszystkich urzàdzeñ
regulacyjnych, sterujàcych i zabezpieczajàcych oraz
o ile to moýliwe, dokonaã weryfikacji i ew. zmiany
ustawieñ.
Pomiar pràdu jonizacji (rys. 30)
z Instalacjæ odùàczyã od pràdu.
z Rozùàczyã poùàczenie wtykowe przewodu
kontrolnego i podùàczyã w szereg przyrzàd
pomiarowy. Nastawiã na przyrzàdzie pomiarowym
zakres natæýenia pràdu staùego µA. Przyrzàd musi
dysponowaã rozdzielczoúcià co najmniej 1 µA.
z Instalacjæ ponownie podùàczyã do pràdu a
przeùàcznik funkcji kominiarza ustawiã w pozycji "1".
z Zmierzyã pràd jonizacji. Pràd jonizacji musi wynosiã
>2 µA.
z Wynik pomiaru wpisaã do protokoùu. Zmierzyã pràd.
z Instalacjæ odùàczyã od pràdu.
z Odùàczyã przyrzàd pomiarowy i ponownie poùàczyã
poùàczenie wtykowe.
z Przeùàcznik funkcji kominiarza ustawiã w pozycji "0".
z Zaùoýyã osùonæ drugiej pùaszczyzny obsùugi.
Rys. 30 Pomiar pràdu jonizacji
z Instalacjæ podùàczyã do pràdu.
Przy wskazaniu "7" i po naciúniæciu przycisku
serwisowego pojawi siæ wskazanie "c". Nacisnàã
przycisk "reset". Na wyúwietlaczu pojawi siæ
wskazanie "r".
ad 11.) Zaùoýenie obudowy
z Zawiesiã obudowæ i wkræciã úrubæ mocujàcà
(rys. 31, poz. 1).
ad 12.) Poinformowanie uýytkownika, przekazanie
dokumentacji
z Naleýy wyczerpujàco poinformowaã uýytkownika
o sposobie obsùugi i dziaùania instalacji grzewczej.
z Naleýy równieý przekazaã uýytkownikowi wszystkie
wymagane dokumenty.
ad 13.) Potwierdzenie uruchomienia
z Wypeùniã zaùàcznik do niniejszej instrukcji. W ten
sposób zostanie poúwiadczone fachowe wykonanie
instalacji oraz jej rozruch a takýe przekazanie
uýytkownikowi.
Rys. 31 Zaùoýenie obudowy
23
5
Konserwacja
5
Konserwacja
5.1
Protokóù konserwacji
Odnotowaã wykonane czynnoúci konserwacyjne i wpisaã wartoúci pomiarów. Zwróciã uwagæ na wskazówki zawarte
na kolejnych stronach. W przypadku wymiany czæúci uýywaã tylko oryginalnych czæúci zamiennych firmy Buderus.
Prace konserwacyjne
Data:
Data:
Data:
1.)
Czyszczenie wymiennika ciepùa i palnika
2.)
Wewnætrzna kontrola szczelnoúci
3.)
Pomiar ciúnienia gazu na przyùàczu [mbar]
____________
____________
____________
4.)
Kontrola ciúnienia w palniku [mbar]
____________
____________
____________
5.)
Sprawdzenie szczelnoúci podczas pracy
6.)
Wykonanie pomiarów
Ciúnienie tùoczenia [Pa] (ciàg kominowy)
____________
____________
____________
Temperatura spalin brutto tA [°C]
____________
____________
____________
Temperatura powietrza tL [°C]
____________
____________
____________
Temperatura spalin netto tA - tL [°C]
____________
____________
____________
Zawartoúã dwutlenku wægla (CO2)
Lub zawartoúã tlenu (O2) [%]
____________
____________
____________
Strata kominowa qA [%]
____________
____________
____________
Zawartoúã tlenku wægla (CO), w spalinach
bez powietrza [ppm]
____________
____________
____________
____________
____________
____________
7.)
Sprawdzenie dziaùania
Sprawdzenie czujnika zaniku ciàgu
kominowego
Pomiar pràdu jonizacji [µA]
8.)
Pùukanie wymiennika ciepùa
9.)
Potwierdzenie wykonania konserwacji
Potwierdzenie wykonania specjalistycznej
konserwacji
(Pieczàtka firmy, podpis)
24
Konserwacja
Data:
5
Data:
Data:
Data:
Data:
_____________
____________
____________
____________
_____________
_____________
____________
____________
____________
_____________
_____________
____________
____________
____________
_____________
_____________
____________
____________
____________
_____________
_____________
____________
____________
____________
_____________
_____________
____________
____________
____________
_____________
_____________
____________
____________
____________
_____________
_____________
____________
____________
____________
_____________
_____________
____________
____________
____________
_____________
_______________
_____________
____________
____________
____________
_____________
25
5
5.2
Konserwacja
Prace konserwacyjne
Opisane tu czyszczenie palnika i wymiennika ciepùa na
mokro winno siæ przeprowadzaã, kiedy kocioù gazowy
jest silnie zabrudzony. Podczas corocznej konserwacji
wystarcza przeczyúciã palnik i wymiennik ciepùa miækkà
szczotkà. Wówczas trzeba zdjàã osùony palnika, pùytæ
dyszy, elektrody, ruræ odprowadzajàcà spaliny i
przerywacz ciàgu.
Prace przygotowawcze
z Wyùàczyã zasilanie elektryczne instalacji.
z Zamknàã kurek gazowy.
z Odkræciã úrubæ mocujàcà i zdjàã obudowæ.
z Odùàczyã dopùyw do instalacji ciepùej i zimnej wody
po czym wypuúciã wodæ z urzàdzenia poprzez kurek
spustowy. Po zakoñczonych pracach
konserwacyjnych otworzyã zawory zamykajàce
dopùyw wody, napeùniã wodæ i odpowietrzyã
instalacjæ.
Rys. 32 Zdjæcie osùony palnika
ad 1.) Czyszczenie wymiennika ciepùa i palnika
z Odpiàã klamry mocujàce i zdjàã pokrywæ palnika
(rys. 32, poz. 1).
z Wykræciã úruby mocujàce osùonæ promiennikowà
(rys. 33, poz. 1)i zdjàã tà osùonæ.
z Zdjàã osùonæ komory palnikowej (rys. 33, poz. 2).
Odkræciã úruby mocujàce pùytæ dysz z lewej i prawej
strony (rys. 33, poz. 3).
z Odkræciã nakrætkæ nasadowà pùyty dyszy poniýej
pùyty podstawowej komory palnikowej
(rys. 33, poz. 4).
Rys. 33 Zdjæcie pùyty dyszy
z Odkræciã o dwa obroty úruby przytrzymujàce
elektrody (rys. 34).
z Wyjàã elektrody zapùonowà i jonizacyjnà.
Rys. 34 Elektroda zapùonowa i jonizacyjna
26
Konserwacja
5
z Rozkræciã úrubunek palnika po stronie wodnej
(rys. 35, poz. 1)
z Odkræciã úruby mocujàce palnik na úciance tylnej
i wyjàã palnik. (rys. 35, poz. 2)
1
2
Rys. 35 Zdjæcie palnika
z Wyjàã kabel ogranicznika temperatury
bezpieczeñstwa.
z Rozkræciã úrubunek wymiennika ciepùa na powrocie
(rys. 36, poz. 1).
z Wyjàã wymiennik ciepùa.
z Czyúciã na mokro palnik i wymiennik ciepùa.
Czyúciã za pomocà miækkiej szczotki, ciepùej wody
i domowych úrodków czyszczàcych, pùukaã
w czystej wodzie.
z Wszystkie czæúci ponownie zamontowaã
w odwrotnej kolejnoúci. Przy okazji zaùoýyã nowe
uszczelki.
Rys. 36 Zdjæcie wymiennika ciepùa
27
5
Konserwacja
ad 2.) Wewnætrzna kontrola szczelnoúci
z Naleýy upewniã siæ, czy kurek gazowy zostaù
zakræcony i czy instalacja zostaùa odùàczona od
sieci.
z Sprawdziã szczelnoúã armatury po stronie
wejúciowej za pomocà ciúnienia min. 100 mbar
i max. 150 mbar.
Spadek ciúnienia po jednej minucie moýe wynosiã
max. 10 mbar. W przypadku wyýszych wartoúci
spadku ciúnienia naleýy przeprowadziã
poszukiwania miejsca wycieku we wszystkich
punktach uszczelnionych úcieýki gazowej przed
armaturà. W tym celu naleýy stosowaã úrodek
pianotwórczy. Jeýeli nie da siæ stwierdziã miejsca
nieszczelnoúci, to kontrolæ szczelnoúci naleýy
powtórzyã. W razie ponownego stwierdzenia
spadku ciúnienia gazu powyýej 10 mbar na minutæ,
armaturæ naleýy wymieniã.
ad 3.) Pomiar ciúnienia gazu na przyùàczu (ciúnienie
przepùywu)
ad 4.) Sprawdzenie ciúnienia w palniku
ad 5.} Kontrola szczelnoúci podczas pracy
ad 6.) Wykonanie pomiarów
ad 7.) Sprawdzenie dziaùania
z Patrz rozdziaù "Prace zwiàzane z uruchomieniem".
z Ponownie zaùoýyã obudowæ.
28
Konserwacja
5
ad 8.) Pùukanie wymiennika ciepùa
z Wùàcznik sieciowy ustawiã w pozycji "0".
z Zamknàã zawór zimnej wody (wyposaýenie
dodatkowe).
z Zamknàã i otworzyã zawór ciepùej wody (np. przy
umywalce) aby zlikwidowaã ciúnienie w przewodzie
wodnym.
z Zdjàã kabel z czujnika Stand-by.
z Poluzowaã zacisk z tworzywa sztucznego dolnej
izolacji wymiennika ciepùa i zdjàã dolnà izolacjæ.
z Podùàczyã urzàdzenie do usuwania kamienia.
z Uwaga na wylewajàcà siæ wodæ!
Zdjàã czujnik temperatury c.w.u. i czujnik Stand-by
i na jego miejsce zamontowaã przyùàcza do
pùukania.
z Po wypùukaniu wszystkie czæúci zmontowaã
w odwrotnej kolejnoúci.
z Otworzyã zawór zimnej wody (wyposaýenie
dodatkowe).
Rys. 37 Pùukanie wymiennika ciepùa
z Otworzyã zawór ciepùej wody (np. przy zlewie)
a nastæpnie odpowietrzyã przewód odprowadzajàcy
wodæ i dokùadnie przepùukaã.
z Wùàcznik zasilania ustawiã w pozycji "I".
ad 9.) Potwierdzenie wykonania konserwacji
z Podpisaã protokóù konserwacji znajdujàcy siæ
w niniejszej instrukcji.
29
6
6
Przestawienie na inny rodzaj gazu
Prace w obræbie instalacji gazowej mogà
wykonywaã jedynie pracownicy koncesjonowanej
firmy serwisowej.
System kominowy z przyùàczem na úcianie zewnætrznej:
Anulowaã ograniczenie mocy grzewczej do 11 kW
przez uýycie mostka.
Po wykonaniu wszystkich czynnoúci zwiàzanych
z przestawieniem na inny rodzaj gazu usunàã mostek.
Wyùàczenie kotùa
z Zamknàã zawór gazowy.
z Wùàcznik zasilania ustawiã w pozycji "0".
z Zdjàã obudowæ.
Wymiana pùyty dysz
z Otworzyã zapinki zatrzaskowe i zdjàã osùonæ komory
spalania (rys. 38).
Rys. 38 Zdjæcie pokrywy komory spalania
z Przesunàã w góræ uszczelkæ gumowà znajdujàcà siæ
na otworze prowadzàcym do komory spalania.
z Rozkræciã úrubunek na armaturze palnika gazowego
(rys. 39, poz. 1).
z Odkræciã úruby na pùycie dysz (rys. 39, poz. 2)
i wyjàã pùytæ dysz.
z Sprawdziã dysze na podstawie oznaczenia tab. 7.
Rodzaj gazu
Úrednica dyszy
gazowej w mm
Gaz ziemny GZ50
0,87
Gaz ziemny GZ41,5
1,02
Gaz ziemny GZ35
1,35
Gaz pùynny P (G31)
0,55
Tab. 7
Rys. 39 Demontaý pùyty dysz
Úrednica dyszy gazowej
z Zamontowaã nowà pùytæ dysz (rys. 40).
z Wszystkie czæúci ponownie zamontowaã
w odwrotnej kolejnoúci.
Rys. 40 Pùyta dysz
30
6
Wymiana zaworu modulacyjnego
Przy przestawianiu z gazu ziemnego na gaz pùynny
naleýy wymieniã oprócz pùyty dysz równieý zawór
modulacyjny.
Napis na zaworze modulacyjnym:
w przypadku gazu ziemnego:
zakres 1,5 - 20 mbar
w przypadku gazu pùynnego:
zakres 8 - 50 mbar
z Wszystkie ùàcza kabli zdjàã z cewki zaworu
modulacyjnego i zanotowaã przyporzàdkowanie
kabli.
z Odkræciã obie úruby na koùnierzu i wyjàã zawór
modulacyjny.
z Zamontowaã i przykræciã nowy zawór modulacyjny.
Uwaýaã na uszczelkæ! Przyùàczyã ùàcza kabli.
Rys. 41 Wymiana zaworu modulacyjnego
z Ponownie zamontowaã dolnà pokrywæ kotùa.
Pomiar ciúnienia w palniku
z Odkræciã o dwa obroty úrubæ zamykajàcà króãca
kontrolnego.
z Naùoêyã wæýyk pomiarowy aparatu pomiarowego na
króciec kontrolny.
z Odkræciã o dwa obroty úrubæ zamykajàcà punkt
pomiaru ciúnienia w palniku.
z Drugi wæýyk pomiarowy naùoýyã na punkt pomiaru
ciúnienia w palniku.
z Otworzyã zawór gazowy.
Rys. 42 Pomiar ciúnienia w palniku
z Wùàcznik sieciowy ustawiã w pozycji "I".
2
z Zdjàã osùonæ drugiej pùaszczyzny obsùugi.
1
z Przeùàcznik funkcji kominiarza ustawiã w pozycji "1"
(rys. 43, poz. 1) (Wyúwietlacz: "-/A").
z Nacisnàã przycisk serwisowy (rys. 43, poz. 2)
i przytrzymaã ok. 10 s (Wyúwietlacz: "-/Y").
10
Rys. 43 Sposób postæpowania podczas pomiaru
"mierzeniu ciúnienia w palniku"
31
6
Ustawienie minimalnego ciúnienia w palniku
z Regulator ustawiã na moc grzewczà "1".
z Porównaã ciúnienie w palniku z wartoúcià
odpowiadajàcà maùej mocy w tab. 8.
z W razie odchyleñ zdjàã kapturek z cewki zaworu
modulacyjnego (rys. 44, poz. 1) i przy pomocy
klucza maszynowego pùaskiego SW9
(rys. 44, poz. 3) ustawiã ciúnienie.
Ustawienie minimalnego ciúnienia w palniku
z Regulator temperatury mocy grzewczej ustawiã
na 10.
z Zmierzyã ciúnienie w palniku i porównaã z wartoúcià
odpowiadajàcà peùnej mocy w tab. 8.
z W razie odchyleñ zdjàã kapturek (rys. 44, poz. 1) ze
zwoju modulacyjnego i przy pomocy úruby
szeúciokàtnej SW7 (rys. 44, poz. 2) ustawiã
odpowiednie ciúnienie.
z Zdjàã wæýyki pomiarowe aparatu mierzàcego
ciúnienie i przykræciã úruby zamykajàce.
Rys. 44 Ustawienie minimalnego/maksymalnego
ciúnienia w palniku
Rodzaj gazu
z Ponownie zaùoýyã kapturek, przeùàcznik funkcji
kominiarza ustawiã na "0", regulator mocy
grzewczej ustawiã w poprzednim poùoýeniu
i zamknàã osùonæ drugiej pùaszczyzny obsùugi.
z Na dotychczasowà naklejkæ "Nastawiona kategoria"
(rys. 45, poz. 1) nakleiã nowà.
Ciúnienie w palniku w mbar dla
nominalnej mocy cieplnej
Logamax
U122-20
Logamax
U122-24(K)
Maùe
obciàýenie
Peùne
obciàýenie
Maùe
obciàýenie
Peùne
obciàýenie
Gaz ziemny
GZ 50
2,6
10,5
3,4
15,0
Gaz ziemny
GZ 41,5
2,3
9,3
2,9
13,3
Gaz ziemny
GZ 35
1,5
4,4
1,5
6,6
Gaz pùynny P
(G31)
8,0
34,0
9,2
34,0
Tab. 8
Wartoúci ciúnienia w palniku
Rys. 45 Nalepka "Nastawiona kategoria"
32
6
Uruchomienie
z Naleýy wykonaã wszystkie prace zwiàzane
z uruchamianiem urzàdzenia opisane w instrukcji
uruchomienia. Poza tym trzeba ponownie wypeùniã
protokóù.
z Dodatkowo w ramach przeprowadzania kontroli
szczelnoúci podczas pracy naleýy uwzglædniã
wszystkie naruszone w czasie montaýu miejsca
uszczelnione.
33
7
Dodatek
7
Dodatek
7.1
Sygnalizacja stanów pracy
Wskazanie
Wskazanie po
naciúniæciu
przycisku
serwisowego
0
Logamax U122 jest gotowy do pracy
A
Zaùàczanie cykliczne palnika, 10 min po starcie palnika
C
Oczekiwanie na zaùàczenie zaworu trójdrogowego lub pompy
H
Gotowoúã do pracy
L
Pierwszy czas bezpieczeñstwa
P; U
y
-.
Czas bezpieczeñstwa
Osiàgniæcie zadanej temperatury na zasilaniu
Logamax U122 zaùàczyù siæ do pracy grzewczej
A
Tryb pracy dla testu spalin
H
Normalny tryb pracy grzewczej
y
Tryb pracy serwisowej
=.
Logamax U122 zaùàczyù siæ do trybu podgrzewania wody
H
34
Znaczenie
Normalna eksploatacja ciepùej wody
Dodatek
7.2
7
Sygnalizacja zakùóceñ
Wskazanie
Wskazanie po
naciúniæciu
przycisku
serwisowego
1
Spaliny
C
3
Bùàd w okablowaniu
Strumieñ wodny
A
Wùàcznik róýnicy ciúnieñ wyùàczyù siæ w trakcie fazy grzewczej
C
Wùàcznik róýnicy ciúnieñ nie zadziaùaù w zaprogramowanym czasie
4
Temperatury
A
Czujnik temperatury wody grzewczej rejestruje temp. powyýej max.
poziomu
C
Usterka bezpiecznika F2 lub nie zadziaùaù ogranicznik temperatury
bezpieczeñstwa
H
Kocioù wciàý siæ nagrzewa; z powodu cieknàcego kranu
U
Zwarcie czujnika temperatury wody grzewczej
y
Uszkodzenie czujnika temperatury wody grzewczej lub luýny styk
5
Komunikacja zewnætrzna
A
6
Blokada kotùa, konieczny "reset"
Kontrola pùomienia
A
Brak sygnaùu jonizacji po zapùonie lub uszkodzony bezpiecznik F1
C
Sygnaù jonizacji pomimo braku pùomienia
L
Zanik pùomienia podczas fazy pracy grzewczej
7
Znaczenie
Napiæcie sieciowe
A
Spadek napiæcia lub przepiæcie na UBA
C
Zanik napiæcia po zgùoszeniu usterki
F
Uszkodzenie bezpiecznika F3 lub bùàd systemowy UBA
35
7
Dodatek
H
Szczyty napiæciowe w UBA
L
Bùàd czasu w UBA
8
Ogólne usterkil/Ciúnienie gazu
A
Uszkodzenie cewki zaworu modulacyjnego
C
Za wysoki pràd w cewce zaworu modulacyjnego
F
Bùædne poùàczenie przewodów na cewce zaworu modulacyjnego
L,y
9
Zadziaùaù zewnætrzny styk zaùàczajàcy, np. czujnik temperatury w instalacji
ogrzewania podùogowego
Bùàd systemowy
C
Uszkodzenie KIM lub przewodu ùàczàcego KIM
U
Uszkodzenie KIM
A, F, H, P
L
E
Bùàd systemowy (uszkodzenie UBA)
Nieprawidùowe podùàczenie przewodów do armatury palnika gazowego
lub bùàd systemowy UBA
Bùàd systemowy UBA
Dokùadne wskazówki i moýliwoúci usuniæcia usterek znajdujà siæ w instrukcji serwisowej.
36
Dodatek
7.3
7
Dane techniczne
Dane techniczne
JedU 122-20
nostka
U122-24
Gaz ziemny GZ50
Gaz ziemny GZ41,5
Gaz ziemny GZ35
Gaz pùynny P (Propan)
Rodzaj gazu Polska
Nominalny zakres mocy
U122-24K
kW
9,8 - 20,0
10,9 - 24,0
*)
10,9 - 24,0
11,9 - 26,1*)
Nominalne obciàýenie cieplne
kW
10,7 - 22,0
11,9 - 26,1
Sprawnoúã normatywna
Ukùad temperatur 75/60 °C
%
92,5
92,5
92,5
Temperatura wody grzewczej
°C
40 - 90
40 - 90
40 - 90
Max. strumieñ objætoúciowy wody grzewczej
l/h
1200
1200
1200
Strumieñ objætoúciowy wody grzewczej przy
200 mbar ciúnienia resztowego
l/h
1000
1000
1000
Max. temperatura wody grzewczej
°C
95
95
95
Pojemnoúã wymiennika ciepùa obiegu
l
0,7
0,7
0,7
Pojemnoúã
l
12
12
12
Ciúnienie wstæpne
bar
0,75
0,75
0,75
mm
60/100
60/100
60/100
Obieg wody grzewczej
Naczynie wzbiorcze
Przyùàcze do odprowadzania spalin
Úrednica
Rodzaj przyùàcza kominowego (typ)
B32, C12, C32, C42, C52, C62
Obieg c.w.u.
Wydajnoúã ciepùej wody uýytkowej
kW
Zawartoúã wody ciepùej
w wymienniku ciepùa C.W.U.
l
Pobór przy 45 °C
10,9 - 24,0
--
--
0,95
l/min
--
--
9,7
Temperatura ciepùej wody uýytkowej
°C
--
--
40 - 60
Minimalne ciúnienie w zasobniku
bar
--
--
0,75
Maksymalne ciúnienie w zasobniku
bar
--
--
10,0
*)
Propan G31 (37mbar): ca 10% mniej
37
7
Dodatek
Dane techniczne
Jednostka
U122-20
U122-24
U122-24K
Przyùàcza
Gaz
G1 (Urzàdzenie), R½ (Wyposaýenie dodatkowe)
Woda grzewcza
G¾ (Urzàdzenie), R¾ (Wyposaýenie dodatkowe)
Ciepùa woda/przyùàcza zasobnika
G½ (Urzàdzenie), R½ (Wyposaýenie dodatkowe)
Parametry spalin
Strumieñ masowy spalin przy
peùnej mocy
kg/s
0,0131
0,0168
0,0168
Strumieñ masowy spalin przy
czæúciowej mocy
kg/s
0,0135
0,0177
0,0177
Temperatura spalin przy peùnej mocy
°C
128
135
135
Temperatura spalin przy czæúciowej mocy
°C
99
95
95
Normatywny poziom emisji CO
mg/kWh
<60
<60
<60
Normatywny poziom emisji NOx
mg/kWh
<60
<60
<60
CO2 przy peùnej mocy,
gaz ziemny G20
%
6,8
6,3
6,3
CO2 przy czæúciowej mocy,
gaz ziemny G20
%
3,0
2,6
2,6
CO2 przy peùnej mocy,
gaz pùynny G31
%
8,6
7,4
7,4
CO2 przy czæúciowej mocy,
gaz pùynny G31
%
3,4
3,3
3,3
Spræý wentylatora
Pa
120 (60 z pierúcieniem redukcyjnym)
Wymiary i waga kotùa
Wysokoúã x szerokoúã x gùæbokoúã
mm
Waga
kg
850 x 480 x 370
850 x 480 x 370
850 x 480 x 370
43
43
47
230 ~/50
230 ~/50
230 ~/50
145
145
145
IP X4D
IP X4D
IP X4D
Dane elektryczne
Napiæcie zasilajàce
V/Hz
Pobór mocy elektrycznej
W
Rodzaj zabezpieczenia elektrycznego
38
Parametry i przekazanie instalacji
Typ kotùa
____________________________
Uýytkownik
____________________________
Nr fabryczny
____________________________
Lokalizacja
____________________________
Wykonawca instalacji (firma)____________________
Wyýej wymieniona instalacja zostaùa wykonana
i uruchomiona zgodnie z zasadami techniki oraz
obowiàzujàcymi przepisami prawnymi i dozoru
budowlanego.
Dokumentacja techniczna zostaùa przekazana
uýytkownikowi. Zostaù on zapoznany ze wskazówkami
bezpieczeñstwa pracy, obsùugi i konserwacji wyýej
wymienionej instalacji.
Data, podpis (wykonawcy urzàdzenia)
Data, podpis (uýytkownika)
tu odciàã
Dla wykonawcy instalacji
Typ kotùa
____________________________
Uýytkownik
____________________________
Nr fabryczny
____________________________
Lokalizacja
____________________________
Dokumentacja techniczna zostaùa przekazana
uýytkownikowi. Zostaù on zapoznany ze wskazówkami
bezpieczeñstwa pracy, obsùugi i konserwacji wyýej
wymienionej instalacji.
Data, podpis (uýytkownika)
Tu znajdà Pañstwo firmæ Buderus.
Zaawansowana technologia grzewcza wymaga profesjonalnej instalacji i konserwacji. Z tego wzglædu firma Buderus
dostarcza caùoúã swojego programu wyùàcznie przez specjalistyczne firmy zajmujàce siæ technikà grzewczà.
Prosimy poinformowaã siæ tam o firmie Buderus i jej ofercie.
Mogà siæ Pañstwo równieý zwróciã do jednego z naszych 16 Oddziaùów na terenie Polski.
Oddziaù
Miejscowoúã
Ulica
Telefon
Telefax
62-080 Tarnowo Podgórne
Krucza 6
(061) 814 73 93
(061) 814 74 25
41-253 Czeladê
Wiejska 46
(032) 269 71 90
(032) 269 72 20
80-299 Gdañsk
Galaktyczna 32
(058) 340 15 00
(058) 340 15 15
02-230 Warszawa
Jutrzenki 102/104
(022) 863 27 66
(022) 863 27 78
55-070 Nowa Wieú Wrocùawska
J.Wymysùowskiego 3
(071) 364 79 00
(071) 364 79 00
35-206 Rzeszów
Broniewskiego 1
(017) 863 51 50
(017) 863 51 50
72-005 Przecùaw
Przecùaw 6c
(091) 432 51 14
(091) 432 51 14
10-409 Olsztyn
Towarowa 20
(089) 533 96 39
(089) 539 10 55
30-716 Przewóz
Przewóz 38
(012) 653 07 65
(012) 653 07 65
86-031 Osielsko
Niwy 64
(052) 328 25 44
(052) 328 25 44
20-447 Lublin
Diamentowa 5
(081) 441 59 40
(081) 441 59 40
15-102 Biaùystok
I Armii Woj.Pol. 5
(085) 653 90 99
(085) 653 90 99
26-052 Sitówka Nowiny
Zgórsko 71
(041) 346 54 52
(041) 346 54 52
45-131 Opole
Cygana 4
(077) 454 98 88
(077) 454 98 88
92-617 Ùódê
Szaniewskiego 5
(042) 648 89 09
(042) 648 89 09
66-400 Gorzów Wlkp.
Podmiejska 17A
(095) 732 59 45
(095) 725 75 17
Buderus Poznañ
Buderus Czeladê
Buderus Gdañsk
Buderus Warszawa
Buderus Wrocùaw
Buderus Rzeszów
Buderus Szczecin
Buderus Olsztyn
Buderus Kraków
Buderus Bydgoszcz
Buderus Lublin
Buderus Biaùystok
Buderus Kielce
Buderus Opole
Buderus Ùódê
Buderus Gorzów Wlkp.
Buderus Technika Grzewcza Sp. zo. o.
ul. Krucza 6
PL-62-080 Tamowo Podgórne k/Poznania
http://www.heiztechnik.buderus.de
e-mail: [email protected]
720.332A - 3457 - 11/2001 PL
Zakùad specjalistyczny techniki grzewczej:

Instrukcja montażu i konserwacji

Transkrypt

Podobne dokumenty

Uszczelnienie statyczne X-RING/QUAD-RING

Ciepła woda – natychmiast w dużej ilości

Alternatywne układy chromatografu preparatywnego/procesowego

CO POWINNO ZANIEPOKOIĆ RODZICÓW?

Instrukcja instalacji iFK w sieci lokalnej
