Aprobata Techniczna IBDiM Nr AT/2010-03-2600

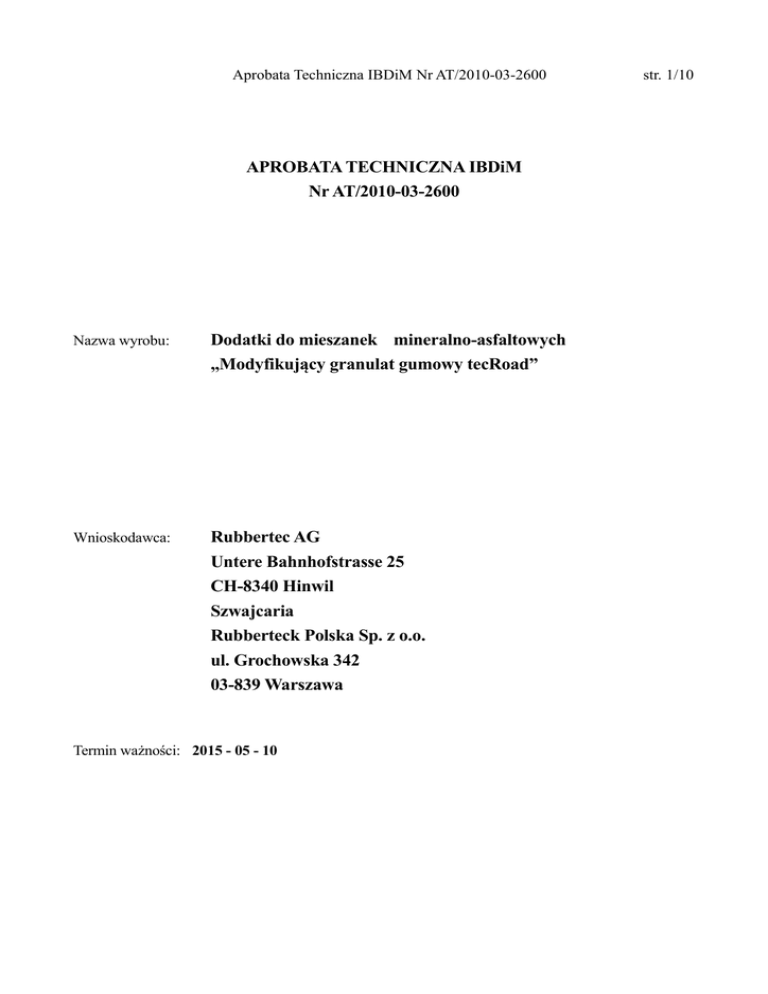

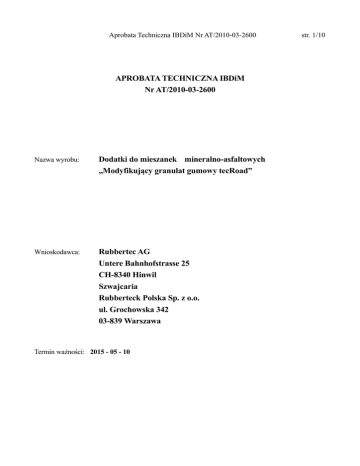

APROBATA TECHNICZNA IBDiM
Nr AT/2010-03-2600
Nazwa wyrobu:
Dodatki do mieszanek mineralno-asfaltowych
„Modyfikujący granulat gumowy tecRoad”
Wnioskodawca:
Rubbertec AG
Untere Bahnhofstrasse 25
CH-8340 Hinwil
Szwajcaria
Rubberteck Polska Sp. z o.o.
ul. Grochowska 342
03-839 Warszawa
Termin ważności: 2015 - 05 - 10
str. 1/10
Aprobata Techniczna IBDiM Nr AT/2010-03-2600
str. 2/10
A. POSTANOWIENIA OGÓLNE I TECHNICZNE
PRZEDMIOT APROBATY TECHNICZNEJ
Identyfikacja techniczna wyrobu budowlanego
Przedmiotem Aprobaty Technicznej jest modyfikujący granulat gumowy tecRoad - dodatek do
mieszanek mineralno-asfaltowych, o nazwie handlowej tecRoad, zwana dalej dodatkiem tecRoad.
Produkowane są dwa rodzaje dodatku tecRoad: tecRoad Standard i tecRoad Premium.
Dodatek tecRoad jest ciałem stałym w postaci granulatu. Składa się głównie z asfaltu drogowego
50/70 lub 70/100 raz zwulkanizowanej gumy a także z odpowiednich wypełniaczy i olei. Jego
temperatura mięknienia mieści się w zakresie od 40 do 90ºC. Barwa dodatku tecRoad mieści się w
przedziale od ciemnobrązowej do czarnej.
Mieszanka z dodatkiem tecRoad charakteryzuje się zwiększoną trwałością, zwiększona odpornością
na koleinowanie oraz spękania niskotemperaturowe w porównaniu do mieszanek z asfaltem
zwykłym oraz porównywalnymi cechami do mieszanek z asfaltem modyfikowanym. Dzięki
wypełniaczom zawartym w dodatku tecRoad mieszanka zawierająca ten dodatek nie wymaga
stosowania dodatków stabilizujących bądź modyfikujących.
W tablicy 1 przedstawiono przykładowe parametry lepiszcza, które powstaje z lepiszcza 70/100 po
dodaniu dodatku tecRoad.
Tablica 1
Rodzaj asfaltu,
nr próbki
Właściwość
Penetracja w 25° C,
mm
Temperatura mięknienia PiK,
Temperatura łamliwości wg
Fraassa,
Nawrót sprężysty w 25° C
0,1
% m/m
%
Zmiana temperatury mięknienia
(incTPiK), wzrost,
(decTPiK), spadek,
°C
°C
D70/100
tecRoad
Standard
+
Badanie wg normy
40-80
40-88
PN-EN 1426
55
52
PN-EN 1427
≤ -15
≤ -13
PN-EN 12593
≥50
1,000-1,100
PN-EN 13398
1,0001,100
≥55
1,0001,100
≤0,5
0
≤0,5
≥50
≤0,5
≥45
PN-EN 12607-1
8
5
8
5
8
5
PN-EN 1427
PN-EN 12607-1
wg wzoru (2)
50-70
46-54
°C
°
≤ -10
C
%
0
Gęstość w temperaturze 25°C, g/cm3
Po starzeniu RTFOT
Zmiana masy,
Nawrót sprężysty w 25° C
D70/1
00
D70/10
0+
tecRoa
d
Premi
um
PN-EN ISO 3838
PN-EN 1427
Dodatek tecRoad jest przeznaczony do wykonywania wszystkich warstw nawierzchni drogowych o
grubości od 1,0 cm do 14,0 cm w technologii „na gorąco” z mieszanki typu SMA, AC, AP, MA lub
BBTM. Dodatek tecRoad może być również wykorzystywany do wykonywania warstwy SAMI.
Aprobata Techniczna IBDiM Nr AT/2010-03-2600
str. 3/10
Dodatek tecRoad Premium zawiera od 40% do 45%granulatu gumowego natomiast tecRoad
standard od 35% do 43% granulatu gumowego
Klasyfikacja wyrobu
PKWiU:
PCN:
22.19.73.00
4016 99 57 00
PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA
Przeznaczenie i zakres stosowania
Wyrób budowlany, który stanowi przedmiot Aprobaty Technicznej może być stosowany w
inżynierii komunikacyjnej w zakresie dróg publicznych wszystkich klas w rozumieniu i zgodnie z
warunkami określonymi w rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia 2
marca 1999r. w sprawie warunków technicznych jakim powinny odpowiadać drogi publiczne i ich
usytuowanie. (Dz. U. Nr 43, poz. 430).
Dodatek tecRoad jest przeznaczony do stosowania w inżynierii komunikacyjnej do wykonywania
wszystkich warstw bitumicznych nawierzchni drogowych w technologii „na gorąco” z mieszankę
typu AC, SMA oraz AP.
Dodatek tecRoad może być również wykorzystywany do wykonywania warstwy SAMI.
Dodatek tecRoad może być stosowana do budowy nowych i utrzymania istniejących warstw
ścieralnych nawierzchni asfaltowych o kategorii ruchu od KR1 do KR6. Nadaje się również do
wykonywania: ciągów pieszych, ścieżek rowerowych, parkingów, placów zabaw itp.
Warunki stosowania
Dodatek tecRoad należy dozować do mieszanek mineralno asfaltowych w ilości:
- przy zastosowaniu dodatku tecRoad Premium - 2% (m/m) w stosunku do masy całej mieszanki
mineralno-asfaltowej,
- przy zastosowaniu dodatku tecRoad Standard - od 1,5% (m/m) do 2% (m/m) w stosunku do masy
całej mieszanki mineralno-asfaltowej.
Ze względu na to, że dodatek tecRoad zastępuje lepiszcze, jego zawartość w mieszance mineralnoasfaltowej należy zmniejszyć o ilość (procent) wprowadzonego dodatku tecRoad.
Dozowanie dodatku tecRoad powinno odbywać się na wytwórni. Dodatek tecRoad należy dodawać
w następnej kolejności po kruszywie i wstępnie mieszać około 20 s. Temperatura produkcji
mieszanki mineralno-asfaltowej z dodatkiem tecRoad powinna wynosić 170ºC ± 10ºC.
Warunki stosowania mieszanki z dodatkiem tecRoad są identyczne z warunkami stosowania danego
typu mieszanki mineralno-asfaltowej bez dodatku.
Podczas pracy z dodatkiem tecRoad należy przestrzegać zasad bezpieczeństwa i higieny pracy
zgodnie z zasadami BHP zawartymi w karcie charakterystyki.
Aprobata Techniczna IBDiM Nr AT/2010-03-2600
WŁAŚCIWOŚCI TECHNICZNO – UŻYTKOWE, WYMAGANIA
str. 4/10
Materiały, surowce
Skład i warunki wytwarzania dodatku tecRoad są znane, kontrolowane przez producenta i stanowią
jego niepublikowaną wiedzę technologiczną.
Dodatek tecRoad
- Dodatek tecRoad powinien spełniać wymagania przedstawione w tablicy 2.
Tablica 2
Wymagania wobec dodatku tecRoad
Lp.
Właściwości
Jednostka
1
2
1
Temperatura mięknienia
Wymagania
Metoda badań wg
tecRoad standard
tecRoad premium
3
4
5
6
ºC
od 40 do 90
od 40 do 90
PN-EN 1427
-
granulat
granulat
wizualna
-
ciemno brązowa do
czarnej,
ciemno brązowa do
czarnej,
wizualna
2
Postać
3
Barwa
4
Zawartość granulatu
gumowego w dodatku
tecRoad:
Premium
standard
%
%
5
Temperatura zapłonu
ºC
> 200
> 200
PN-EN ISO 2592:2008
7
Gęstość w temperaturze
20 ºC
g/cm3
od 1,1 do 1,1
od 1,1 do 1,1
PN-EN ISO 3838
PN-EN 12697-2
40-45
35-43
.
WYTYCZNE DOTYCZĄCE TECHNOLOGII WYTWARZANIA, TRANSPORTU I
WBUDOWANIA ORAZ SPOSÓB OZNAKOWANIA WYROBU BUDOWLANEGO
Wytwarzanie
Dodatek tecRoad produkuje się mieszając granulat gumowy z lepiszczem asfaltowym oraz olejami.
Następnie, po zmodyfikowaniu asfaltu, dodawany jest wypełniacz mineralny ułatwiający granulacje
produktu. Dodatek tecRoad w stanie sypkim pakowany jest w plastykowe worki w porcjach od 10
do 20kg lub w duże opakowanie typu „Bog-Bag” po 500 kg, 600 kg lub 1000 kg.
Przechowywanie
Dodatek tecRoad należy przechowywać w zadaszonym pomieszczeniu, bez możliwości kontaktu z
otwartym ogniem, w miejscu nie narażonym na bezpośrednie działanie promieni słonecznych.
Transport
Dodatek tecRoad może być transportowany dowolnym środkiem transportu.
Aprobata Techniczna IBDiM Nr AT/2010-03-2600
Sposób oznakowania wyrobu budowlanego
str. 5/10
Wyrób należy oznakować znakiem budowlanym zgodnie z rozporządzeniem Ministra Infrastruktury
z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych
oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198, poz. 2041).
Do każdej partii dodatku tecRoad producent powinien załączyć informację zawierającą, co najmniej
następujące dane:
- nazwę wyrobu,
- nazwę i adres producenta,
- datę produkcji,
- zalecenia BHP
- warunki stosowania i transportu,
- informację, że wyrób uzyskał Aprobatę Techniczną IBDiM Nr AT/2010-03-2600
- numer i datę wystawienia krajowej deklaracji zgodności.
OCENA ZGODNOŚCI WYROBU BUDOWLANEGO
Obowiązujący system oceny zgodności
Zgodnie z art. 4, art. 5 ust. 1, pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach
budowlanych (Dz. U. Nr 92, poz. 881) wyrób, którego dotyczy niniejsza Aprobata Techniczna,
może być wprowadzony do obrotu i stosowania przy wykonywaniu robót budowlanych w zakresie
odpowiadającym jego właściwościom użytkowym i przeznaczeniu, jeżeli Producent dokonał oceny
zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną IBDiM
Nr AT/2010-03-2600 i oznakował wyrób znakiem budowlanym, zgodnie z obowiązującymi
przepisami.
Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów
deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem
budowlanym (Dz. U. Nr 198, poz. 2041) oceny zgodności wyrobu z Aprobatą Techniczną IBDiM
Nr
AT/2010-03-2600 dokonuje Producent stosując system 4.
W przypadku systemu 4 oceny zgodności Producent może wystawić krajową deklarację zgodności
z Aprobatą Techniczną IBDiM Nr AT/2010-03-2600 na podstawie:
a) zadania producenta:
wstępnego badania typu,
zakładowej kontroli produkcji,
Wstępne badanie typu
Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości technicznoużytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu i stosowania.
Wstępne badanie typu obejmuje sprawdzenie następujących właściwości:
- temperatury mięknienia,
- postaci,
- barwy,
- zawartości granulatu gumowego,
- temperatura zapłonu,
- gęstości w temperaturze 20 ºC.
Aprobata Techniczna IBDiM Nr AT/2010-03-2600
str. 6/10
Badania, które w procedurze probacyjnej były podstawą do ustalenia właściwości technicznoużytkowych mogą stanowi
wstępne badanie typu w ocenie zgodności.
Wymagania dla zakładowej kontroli produkcji
Zakładowa kontrola produkcji powinna obejmować:
- specyfikację i sprawdzenie materiałów poprzez skontrolowanie dokumentów przedstawionych
przez producenta tych materiałów i porównanie ich właściwości z wymaganiami p. 3,
- kontrolę i badania w procesie wytwarzania, prowadzone przez producenta według zasad i procedur
określonych w dokumentacji zakładowej kontroli produkcji i porównanie wyników badań z
wymaganiami p. 3.2.
Badania gotowych wyrobów
1.1.1 Program badań
Wykonywane są:
- badania bieżące,
- badania uzupełniające.
1.1.2 Badania bieżące
W odniesieniu do składników badania bieżące obejmują sprawdzenie uziarnienia (ciągły dozór).
Badania bieżące dodatku tecRoad obejmują sprawdzenie: temperatura mięknienia, postaci, barwy,
zawartości granulatu gumowego.
1.1.3 Badania uzupełniające
Badania uzupełniające obejmują sprawdzenie gęstości.
Częstotliwość badań
Badania bieżące powinny być wykonywane zgodnie z ustalonym planem badań. Badania bieżące
należy przeprowadzać dla każdej partii dodatku tecRoad. Wielkość partii powinna być określona w
dokumentacji zakładowej kontroli produkcji.
Badania uzupełniające należy wykonywać w celu okresowej kontroli jakości produkcji, co najmniej
raz na 500 Mg produkcji (nie rzadziej niż raz na kwartał).
Metody badań
Badania powinny być wykonywane według metod podanych w p. 3.2.
Pobieranie próbek do badań
Próbki do badań należy pobierać losowo, zgodnie odpowiednimi wymaganiami norm
PN-EN 932-1:1999 i PN-EN 932-2:2001.
Ocena wyników badań
Wyprodukowany wyrób należy uznać za zgodny z wymaganiami niniejszej Aprobaty Technicznej
IBDiM Nr AT/2010-03-2600, jeżeli wszystkie wyniki badań są pozytywne.
Aprobata Techniczna IBDiM Nr AT/2010-03-2600
USTALENIA FORMALNOPRAWNE
str. 7/10
6.1
Aprobata Techniczna IBDiM Nr AT/2010-03-2600 nie narusza uprawnień wynikających
z ustawy Prawo własności przemysłowej z dnia 30 czerwca 2000 r. (Dz. U. Nr 49 z dnia 21 maja
2001 r., poz. 508). Zapewnienie tych uprawnień należy do obowiązków producentów składających
wniosek o wydanie Aprobaty Technicznej IBDiM.
6.2
Aprobata Techniczna IBDiM Nr AT/2010-03-2600 jest dokumentem stwierdzającym
przydatność w inżynierii komunikacyjnej modyfikującego granulatu gumowego tecRoad,
w zakresie wynikającym z postanowień Aprobaty Technicznej.
6.3
Aprobata Techniczna IBDiM Nr AT/2010-03-2600 nie jest dokumentem dopuszczającym
wyrów do obrotu i stosowania w budownictwie.
6.4
Zgodnie z art. 10, ustawy Prawo Budowlane z dnia 21 listopada 2003 r. (Dz. U. Nr 207,
poz. 2016) wyrób, którego dotyczy niniejsza Aprobata Techniczna IBDiM Nr AT/2010-03-2600
można stosować przy wykonywaniu robót budowlanych wyłącznie, jeżeli wyrób ten został
wprowadzony do obrotu zgodnie z odrębnymi przepisami.
6.5
Aprobata Techniczna IBDiM Nr AT/2010-03-2600 nie jest dokumentem upoważniającym
do oznakowania wyrobu znakiem budowlanym przed wprowadzeniem do obrotu.
6.6
Zgodnie z art. 5.1, pkt 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach
budowlanych (Dz. U. Nr 92, poz. 881) wyrób nadaje się do stosowania przy wykonywaniu robót
budowlanych, jeżeli jest oznakowany znakiem budowlanym. Oznakowanie wyrobu budowlanego
znakiem budowlanym jest dopuszczalne, jeżeli producent dokonał oceny zgodności i wydał, na
swoją wyłączną odpowiedzialność, krajową deklarację zgodności z Aprobatą Techniczną.
6.7
Instytut Badawczy Dróg i Mostów w Warszawie wydając Aprobatę Techniczną nie bierze
odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych.
6.8
Wszelkie odstępstwa od postanowień Aprobaty Technicznej IBDiM wymagają pisemnej
zgody Instytutu Badawczego Dróg i Mostów w Warszawie.
6.9
Aprobata Techniczna IBDiM nie zwalnia producenta od odpowiedzialności za właściwą
jakość modyfikującego granulatu gumowego tecRoad oraz wykonawców robót drogowych od
odpowiedzialności za właściwe jej zastosowanie.
6.10 Instytut Badawczy Dróg i Mostów w Warszawie może uchylić Aprobatę Techniczną
z uzasadnionych przyczyn.
6.11 Aprobata Techniczna nie zastępuje pozwoleń władz budowlanych niezbędnych do
prowadzenia robót w zakresie inżynierii komunikacyjnej.
6.12 Wnioskodawca niniejszej Aprobaty Technicznej IBDiM jest zobowiązany do przekazywania
odbiorcom modyfikującego granulatu gumowego tecRoad firmowej instrukcji w języku polskim,
określającej warunki stosowania, składowania i transportu.
7 TERMIN WAŻNOŚCI
Aprobata Techniczna IBDiM Nr AT/2010-03-2600 jest ważna do dnia 10 maja 2015 r.
Ważność Aprobaty Technicznej IBDiM Nr AT/2010-03-2600 może być przedłużona na kolejne
okresy, jeżeli jej Wnioskodawca lub formalny następca wystąpi w tej sprawie do Instytutu
Badawczego Dróg i Mostów z odpowiednim wnioskiem, nie później niż 3 miesiące przed upływem
terminu ważności tego dokumentu.
Aprobata Techniczna IBDiM Nr AT/2010-03-2600
str. 8/10
B. AKCEPTACJA
Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat
technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania
(Dz. U. Nr 249, poz. 2497), w wyniku postępowania aprobacyjnego przeprowadzonego na wniosek
firmy:
Rubbertec AG
Untere Bahnhofsrtasse 25
CH-8340 Hinwil
Szwajcaria
Rubberteck Polska Sp. z o.o.
ul. Grochowska 342
03-839 Warszawa
Instytut Badawczy Dróg i Mostów w Warszawie
pozytywnie ocenia technicznie i stwierdza przydatność wyrobu budowlanego:
Dodatki do mieszanek mineralno-asfaltowych
„Modyfikujący granulat gumowy tecRoad”
do stosowania w inżynierii komunikacyjnej
w zakresie określonym w p. 2 niniejszej Aprobaty Technicznej.
DYREKTOR
Prof. dr hab. inż. Leszek Rafalski
Warszawa,
10 maja 2010 r.
Aprobata Techniczna IBDiM Nr AT/2010-03-2600
Koniec
str. 9/10
C. INFORMACJE DODATKOWE
1 Słowa kluczowe: DODATEK DO MIESZANKE MINERALNO-ASFALTOWYCH (MMA), GRANULAT
GUMOWY, NAWIERZCHNIA DROGOWA.
3 NORMY I DOKUMENTY POWOŁANE
PN-EN 932-1:1999 Badania podstawowych właściwości kruszyw -- Metody pobierania próbek
PN-EN 932-2:2001 Badania podstawowych właściwości kruszyw -- Metody pomniejszania próbek
laboratoryjnych
PN-EN 1426:2009 Asfalty i lepiszcza asfaltowe -- Oznaczanie penetracji igłą
PN-EN 1427:2009 Asfalty i lepiszcza asfaltowe -- Oznaczanie temperatury mięknienia -- Metoda
Pierścień i Kula
PN-EN 12697-2:2008 Mieszanki mineralno-asfaltowe -- Metody badań mieszanek mineralnoasfaltowych na gorąco -- Część 2: Oznaczanie składu ziarnowego
PN-EN 12593:2009 Asfalty i lepiszcza asfaltowe -- Oznaczanie temperatury łamliwości metodą
Fraassa
PN-EN 13398:2009 Asfalty i lepiszcza asfaltowe -- Oznaczanie nawrotu sprężystego asfaltów
modyfikowanych
PN-EN ISO 2592:2008 Oznaczenie temperatury zapłonu i palenia – Metoda otwartego tygla
Clevelanda
PN-EN ISO 3838:2008 Ropa naftowa i ciekłe lub stałe przetwory naftowe -- Oznaczanie gęstości
lub gęstości względnej -- Metody z użyciem piknometru z korkiem kapilarnym i piknometru
dwukapilarnego z podziałką
PN-EN 12607-1:2009 Asfalty i lepiszcza asfaltowe -- Oznaczanie odporności na starzenie pod
wpływem ciepła i powietrza -- Część 1: Metoda RTFOT
PN-EN 13108-20:2008 Mieszanki mineralno-asfaltowe - Wymagania - Część 20: Badanie typu
PN-EN ISO 9001:2009 Systemy zarządzania jakością - Wymagania
Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów
deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem
budowlanym (Dz. U. Nr 198, poz. 2041)
Ustawa z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (Dz. U. Nr 49 z dnia 21 maja
2001 r., poz. 508)
Ustawa z dnia 21 listopada 2003 r. Prawo budowlane (Dz. U. Nr 207, poz. 2016)
Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92, poz. 881)
Rozporządzenie Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych
oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. Nr 249, poz. 2497)
4 DOKUMENTY WYKORZYSTANE W POSTĘPOWANIU APROBACYJNYM
- Wyniki badań IBDiM, Warszawa 2010.
- Dostarczone przez wnioskodawcę: karty charakterystyki produktu, opis produktu.
5 WNIOSKODAWCA
Rubbertec Technchnologie Engineering AG
Untere Bahnhofsrtasse 25
Aprobata Techniczna IBDiM Nr AT/2010-03-2600
10/10
CH-8340 Hinwil
Szwajcaria
Rubberteck Polska Sp. z o.o.
ul. Grochowska 342
03-839 Warszawa
6 PRODUCENT
Rubbertec Gummiverwertungs GmbH
Werkstrasse 5
8940 Liezen
Austria
7 MIEJSCE PRODUKCJI WYROBU
Rubbertec Gummiverwertungs GmbH
Werkstrasse 5
8940 Liezen
Austria
8 ZESPÓŁ APROBAT TECHNICZNYCH IBDIM
Instytut Badawczy Dróg i Mostów
03-301 Warszawa
ul. Jagiellońska 80
tel.: (0-22) 614 56 59, 811 32 31 wew. 278
fax: (0-22) 675 41 27, 811 17 92
www.ibdim.edu.pl
str.
