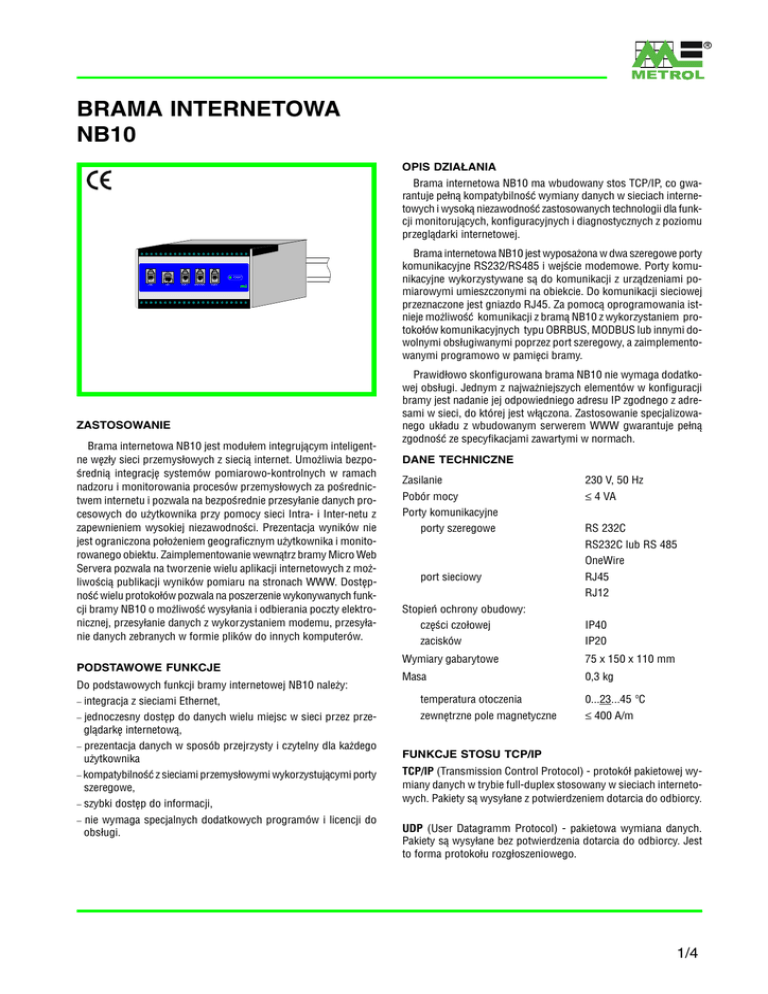

BRAMA INTERNETOWA
NB10
OPIS DZIA£ANIA
Brama internetowa NB10 ma wbudowany stos TCP/IP, co gwarantuje pe³n¹ kompatybilnoœæ wymiany danych w sieciach internetowych i wysok¹ niezawodnoœæ zastosowanych technologii dla funkcji monitoruj¹cych, konfiguracyjnych i diagnostycznych z poziomu
przegl¹darki internetowej.
POWER
LINE
NET
COM 1
ONE WIRE
COM 2
ZASTOSOWANIE
Brama internetowa NB10 jest modu³em integruj¹cym inteligentne wêz³y sieci przemys³owych z sieci¹ internet. Umo¿liwia bezpoœredni¹ integracjê systemów pomiarowo-kontrolnych w ramach
nadzoru i monitorowania procesów przemys³owych za poœrednictwem internetu i pozwala na bezpoœrednie przesy³anie danych procesowych do u¿ytkownika przy pomocy sieci Intra- i Inter-netu z
zapewnieniem wysokiej niezawodnoœci. Prezentacja wyników nie
jest ograniczona po³o¿eniem geograficznym u¿ytkownika i monitorowanego obiektu. Zaimplementowanie wewn¹trz bramy Micro Web
Servera pozwala na tworzenie wielu aplikacji internetowych z mo¿liwoœci¹ publikacji wyników pomiaru na stronach WWW. Dostêpnoœæ wielu protoko³ów pozwala na poszerzenie wykonywanych funkcji bramy NB10 o mo¿liwoœæ wysy³ania i odbierania poczty elektronicznej, przesy³anie danych z wykorzystaniem modemu, przesy³anie danych zebranych w formie plików do innych komputerów.
PODSTAWOWE FUNKCJE
Do podstawowych funkcji bramy internetowej NB10 nale¿y:
− integracja
z sieciami Ethernet,
− jednoczesny
dostêp do danych wielu miejsc w sieci przez przegl¹darkê internetow¹,
− prezentacja
danych w sposób przejrzysty i czytelny dla ka¿dego
u¿ytkownika
− kompatybilnoœæ z sieciami przemys³owymi wykorzystuj¹cymi porty
szeregowe,
− szybki
−
dostêp do informacji,
nie wymaga specjalnych dodatkowych programów i licencji do
obs³ugi.
Brama internetowa NB10 jest wyposa¿ona w dwa szeregowe porty
komunikacyjne RS232/RS485 i wejœcie modemowe. Porty komunikacyjne wykorzystywane s¹ do komunikacji z urz¹dzeniami pomiarowymi umieszczonymi na obiekcie. Do komunikacji sieciowej
przeznaczone jest gniazdo RJ45. Za pomoc¹ oprogramowania istnieje mo¿liwoœæ komunikacji z bram¹ NB10 z wykorzystaniem protoko³ów komunikacyjnych typu OBRBUS, MODBUS lub innymi dowolnymi obs³ugiwanymi poprzez port szeregowy, a zaimplementowanymi programowo w pamiêci bramy.
Prawid³owo skonfigurowana brama NB10 nie wymaga dodatkowej obs³ugi. Jednym z najwa¿niejszych elementów w konfiguracji
bramy jest nadanie jej odpowiedniego adresu IP zgodnego z adresami w sieci, do której jest w³¹czona. Zastosowanie specjalizowanego uk³adu z wbudowanym serwerem WWW gwarantuje pe³n¹
zgodnoϾ ze specyfikacjami zawartymi w normach.
DANE TECHNICZNE
Zasilanie
Pobór mocy
Porty komunikacyjne
porty szeregowe
port sieciowy
Stopieñ ochrony obudowy:
czêœci czo³owej
zacisków
Wymiary gabarytowe
Masa
temperatura otoczenia
zewnêtrzne pole magnetyczne
230 V, 50 Hz
≤ 4 VA
RS 232C
RS232C lub RS 485
OneWire
RJ45
RJ12
IP40
IP20
75 x 150 x 110 mm
0,3 kg
0...23...45 oC
≤ 400 A/m
FUNKCJE STOSU TCP/IP
TCP/IP (Transmission Control Protocol) - protokó³ pakietowej wymiany danych w trybie full-duplex stosowany w sieciach internetowych. Pakiety s¹ wysy³ane z potwierdzeniem dotarcia do odbiorcy.
UDP (User Datagramm Protocol) - pakietowa wymiana danych.
Pakiety s¹ wysy³ane bez potwierdzenia dotarcia do odbiorcy. Jest
to forma protoko³u rozg³oszeniowego.
1/4
HTTP (Hypertext Transfer Protocol) - protokó³ wykorzystywany przy
przegl¹dniu zawartoœci stron WWW. Pozwala na transfer zawartoœci graficznej i tekstowej stron z wykorzystaniem przegl¹darki internetowej.
SMTP (Simple Mail Transfer Protocol) - protokó³ wykorzystywany
podczas wymiany infomacji z zastosowaniem poczty elektronicznej.
POP3 (Post Office Protocol) - protokó³ do odbierania poczty elektronicznej.
FTP (File Transfer Protocol) - protokó³ wykorzystywany do wymiany plików pomiêdzy dwoma komputerami w sieci.
PPP (Point To Point Protocol) - protokó³ wykorzystywany do po³¹czenia i wymiany danych pomiêdzy dwoma komputerami. Wykorzystywany jest podczas komunikacji dwóch komputerów z zastosowaniem modemu.
Brama internetowa NB10 mo¿e byæ stosowana jako:
•
•
•
•
•
konwerter RS232/RS485 do sieci Ethernet za po œrednictwem
protoko³u TCP/IP,
serwer plików z danymi zapisanymi w pamiêci bramy za poœrednictwem FTP (File Transport Protocol),
serwer stron WWW z mo¿liwoœci¹ sterowania i odczytu informacji o pomiarach dostêpnej z dowolnego miejsca przez internet za
poœrednictwem protoko³u HTTP,
urz¹dzenie do odbierania i wysy³ania poczty elektronicznej zawieraj¹cej komunikaty lub informacje procesowe za poœrednictwem
protoko³ów POP3 i SMTP,
urz¹dzenie do przesy³ania informacji po po³¹czeniu z modemem
za poœrednictwem protoko³u PPP.
PING - protokó³ werfikacji po³¹czenia z innym komputerem.
DHCP (Dynamic Host Configuration Protocol) - protokó³ dynamicznego definiowania stacji. Realizuje funkcje konfiguracyjne sieci i
przepisuje dynamicznie nadane adresy sieciowe odbiorcy.
Protoko³y po stronie sieci przemys³owej
OBRBUS, MODBUS lub inny protokó³ uzgodniony z zamawiaj¹cym
TCP/IP, HTTP, UDP, FTP, POP3, DHCP, PPP,
Protoko³y po stronie sieci Ethernet
9600 bit/s
Prêdkoœæ transmisji dla protoko³u OBRBUS
10 Mbit/s
Prêdkoœæ transmisji dla protoko³u sieci Ethernet
OpóŸnienie
20 ms
Topologia magistralowa
Po³¹czenie urz¹dzeñ w sieci przemys³owej
Maksymalna liczba urz¹dzeñ pod³¹czonych po stronie sieci
przemys³owej
32 - dla RS 485
1 - dla RS 232
SPOSÓB ZAMAWIANIA
BRAMA INTERNETOWA NB10
POWER
LINE
NET
COM 1
ONE WIRE
COM 2
Wejœcie komunikacyjne do sieci przemys³owej
RS 485
RS 232C
Wejœcie komunikacyjne do sieci Ethernet
Opis gniazd po³¹czeniowych od strony frontowej
RJ 45
MODEM
Protokó³ komunikacyjny do sieci przemys³owej
INNY
MODBUS
OBRBUS
2/4
2
1
2
1
9
2
1
75
110
150
Wymiary gabarytowe bramy internetowej NB10
+
6
-
5
7
DL1 DL2
8
9
11
13
COM 2
DL7 DL8 DL9
14
15
18
19
20
21
N
22
L
23
RxD
RS232
RS485
176...265 V
17
TxD
ONE WIRE
16
GND
INTOW
GND
RS232
12
RxD
RJ45
ONE WIRE
DL3 DL4 DL5 DL6
10
TxD
Line
Modem
4
COM 1
GND
3
NET
Line
2
PE
1
LINE
Zasilanie 230 V
Opis pod³¹czeñ od strony zacisków
3/4
U¿ytkownik 3
INTERNET
U¿ytkownik 1
TCP/IP, UDP, SMTP, POP, FTP,
HTTP, PPP,
RJ45
U¿ytkownik 4
U¿ytkownik 2
POW ER
LINE
NET
COM 1
ONE W IRE
COM 2
BRAMA INTERNETOW A NB10
OBRBUS, MODBUS ...
l = 1200 m
RS485
SIEÆ PRZEMYS£OW A
S
T
O
P
I1
I6
I10
MPS 7
MPS
R
U
N
PO
WE
INP R
I2 UTS
I3
I4
I7
I8
I9
I5
ANALOG
INPUTS IA
C
O
M
1
C
O
M
2
ANALOG
INPUTS IT
Sa
SA100
100
OBIEKT,
PROCES
TECHNOLOGICZNY, ŒRODOWISKO
OBIEKT
, PROCES
TEChNOLOGICZNY,
ŒRODOWISKO
STRUKTURA SYSTEMU DO ZDALNEGO MONITOROWANIA Z WYKORZYSTANIEM BRAMY INTERNETOWEJ NB10
