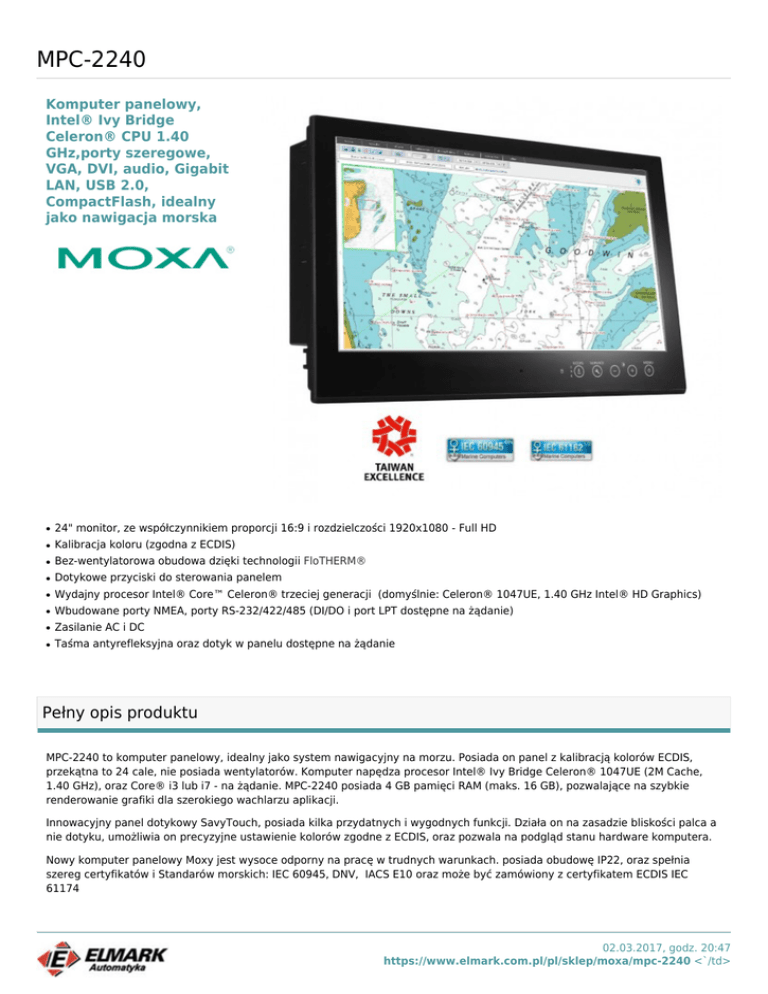

MPC-2240

MPC-2240
Komputer panelowy,
Intel® Ivy Bridge
Celeron® CPU 1.40
GHz,porty szeregowe,
VGA, DVI, audio, Gigabit
LAN, USB 2.0,
CompactFlash, idealny
jako nawigacja morska
●
24" monitor, ze współczynnikiem proporcji 16:9 i rozdzielczości 1920x1080 - Full HD
●
Kalibracja koloru (zgodna z ECDIS)
●
Bez-wentylatorowa obudowa dzięki technologii FloTHERM®
●
Dotykowe przyciski do sterowania panelem
●
Wydajny procesor Intel® Core™ Celeron® trzeciej generacji (domyślnie: Celeron® 1047UE, 1.40 GHz Intel® HD Graphics)
●
Wbudowane porty NMEA, porty RS-232/422/485 (DI/DO i port LPT dostępne na żądanie)
●
Zasilanie AC i DC
●
Taśma antyrefleksyjna oraz dotyk w panelu dostępne na żądanie
Pełny opis produktu
MPC-2240 to komputer panelowy, idealny jako system nawigacyjny na morzu. Posiada on panel z kalibracją kolorów ECDIS,
przekątna to 24 cale, nie posiada wentylatorów. Komputer napędza procesor Intel® Ivy Bridge Celeron® 1047UE (2M Cache,
1.40 GHz), oraz Core® i3 lub i7 - na żądanie. MPC-2240 posiada 4 GB pamięci RAM (maks. 16 GB), pozwalające na szybkie
renderowanie grafiki dla szerokiego wachlarzu aplikacji.
Innowacyjny panel dotykowy SavyTouch, posiada kilka przydatnych i wygodnych funkcji. Działa on na zasadzie bliskości palca a
nie dotyku, umożliwia on precyzyjne ustawienie kolorów zgodne z ECDIS, oraz pozwala na podgląd stanu hardware komputera.
Nowy komputer panelowy Moxy jest wysoce odporny na pracę w trudnych warunkach. posiada obudowę IP22, oraz spełnia
szereg certyfikatów i Standarów morskich: IEC 60945, DNV, IACS E10 oraz może być zamówiony z certyfikatem ECDIS IEC
61174
02.03.2017, godz. 20:47
https://www.elmark.com.pl/pl/sklep/moxa/mpc-2240 <`/td>
Klip opisujący najważniejsze cechy MPC-2240:
Specyfikacja techniczna
• Komputer
CPU
lntel Celeron® Processor 1047UE (2M Cache, 1.40GHz), TDP 17
watts (standard)
OS
Windows 7 Professional, Windows XP Embedded, Windows
Embedded Standard 7, Windows XP SP3, Linux Debian 7 (models
with OS pre-installed available on request)
Chipset
Intel HM65
Pamięć RAM
8 GB capacity, 4 GB pre-installed: 1 slot of 4 GB DDR3-1600 204
pin SO-DIMM SDRAM
Pamięć systemowa
2 SATA III interfaces: 6 Gbps, 2.5" removable storage trays
USB
4 bootable USB 2.0 hosts, type A connectors
BIOS
64 Mbit Flash BIOS with SPI, ACPI
Kontroler grafiki
Intel HM65 Express chipset built-in
Wyjście wideo
2 outputs: 1 DVI-D, 1 VGA (female)
• inne
Audio
line in/out, 3.5 mm mini jack
klawiatura/mysz
2 PS/2 interfaces supporting standard PS/2 keyboard and mouse
• Wyświetlacz
Przekątna
24" viewable image size
Współczynnik proporcji
16:9
rozdzielczość
1920 x 1080 (WSXGA+)
Wielkość piksela(RGB)
0.276 (H) x 0.276 (V) mm
Czas odpowiedzi
25 ms (gray to gray)
Kontrast
5000:1
Jasność
300 cd/m2
Kąty widzenia
178º/178º
02.03.2017, godz. 20:47
https://www.elmark.com.pl/pl/sklep/moxa/mpc-2240 <`/td>
Aktywny obszar wyświetlania
531.36 (H) x 298.89 (V) mm
Maks. ilość kolorów
16.7M (8 bit color)
rozdzielczości
• VGA: 640 x 480
• SVGA: 800 x 600
• XGA: 1024 x 768
• SXGA: 1280 x 1024
• WSXGA+: 1920 x 1080 (benchmarked setting)
Typ panelu
MVA
• Ethernet
LAN
2 auto-sensing 10/100/1000 Mbps ports (RJ45)
Izolacja galwaniczna
1.5 kV built-in
• Interfejs szeregowy
Standardy szeregowe
2 RS-232/422/485 ports, software-selectable (DB9 male)
• Parametry komunikacji szeregowej
Bity danych
5, 6, 7, 8
Bity stopu
1, 1.5, 2
Pażystość
None, Even, Odd, Space, Mark
Kontrola przepływu
RTS/CTS, XON/XOFF, ADDC® (automatic data direction control)
for RS-485
Baudrate
50 bps to 921.6 Kbps (supports non-standard baudrates; see
user's manual for details)
• Sygnały szeregowe
RS-232
TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND
RS-422
TxD+, TxD-, RxD+, RxD-, GND
RS-485-4w
TxD+, TxD-, RxD+, RxD-, GND
RS-485-2w
Data+, Data-, GND
• Interfejs NMEA
Standard szeregowy
8 NMEA 0183 ports
Bazujący na
RS-422
opto-izolacja
±6 kV contact discharge, ±8 kV air discharge
Napięcie różnicowe
-15 V to + 15 V
Baudrate
4800 bps
Bity danych
8
Bity stopu
1, 1.5, 2
Pazystość
None
02.03.2017, godz. 20:47
https://www.elmark.com.pl/pl/sklep/moxa/mpc-2240 <`/td>
Handshake
None
• LEDy
System
Storage, Power
LAN
100M/Link x 2, 1000M/Link x 2 (on connector)
• Front Panel
LED
Storage
SavvyTouch Display Control Buttons
ECDIS, INFO, Brightness (+, -), Power
• Charakterystyka mechaniczna
Obudowa
Aluminum sheet metal
Waga
12.4 kg
Wymiary
595 x 393 x 75 mm (23.44 x 15.48 x 2.95 in)
Montaż
Flush mounting
• Limity środowiska pracy
Temp. pracy
-15 to 55°C (5 to 131°F)
Temp. przechowywania
-20 to 60°C (-4 to 140°F)
Wilgotność względna
5 to 95% (non-condensing)
Klasa szczelności IP
IP22 (IP65 models available on request)
Wytrzymałość na wibracje
• 0.7 g @ DNV2.4 (Class A), sine wave, 2-100 Hz, 1 Oct./min., 1.5
hr per axis
• 1 Grms @ DNV2.4, random wave, 3-100 Hz, 2.5 hr per axis
• 2.1 g @ DNV2.4 (Class C), sine wave, 2-50 Hz, 1 Oct./min., 1.5
hr per axis
• Wymagania dla zasilania
Napięcie zasilające
• 24 VDC (18 to 36 VDC), screw-type terminal block
• 100 to 240 VAC, AC power inlet
Zużycie energii
40 to 75 W
• Standardy i certyfikaty
Bezpieczeństwo
UL/cUL, CCC
EMC
EN 55022 Class B, EN 55024-4-2, EN 55024-4-3, EN 55024-4-4,
FCC Part 15 Subpart B Class A
Standardy morskie
IEC 60945 4th (pending), IEC 61174 (pending), IEC 61162
(pending), DNV2.4 (pending), IACS E10 (pending)
Green Product
RoHS, cRoHS, WEEE
• Niezawodność
02.03.2017, godz. 20:47
https://www.elmark.com.pl/pl/sklep/moxa/mpc-2240 <`/td>
Built-in watchdog timer (WDT), configurable for resets following
1-255 second hang intervals; software programmable
Automatyczne resetowanie
• Gwarancja
Okres
1 rok
Details
See www.moxa.com/warranty
Modele
Symbol
Opis
MPC-2240X
Komputer panelowy, Intel Celeron 1047UE 1.4 GHz, 24 cale, full-dimming, tape bonding glass
MPC-2240Z
Komputer panelowy, Intel Celeron 1047UE 1.4 GHz, 24 cale, full-dimming,tape bonding glass,
ekran dotykowy-pojemnościowy, taśma antyrefleksyjna
MPC-2247X
Komputer panelowy, Intel Core i7 2610UE 1.50GHz, 24 cale, 24 cale, full-dimming, tape bonding
glass
Zawartość zestawu
●
●
●
●
●
●
●
1x komputer panelowy MPC-2240
2 kluczyki do kieszeni dyskowych
1x terminal śrubowy dla wejścia zasilającego DC
8 x 5-pinowy terminal dla NMEA0183 x2
Płyta CD ze sterownikami i dokumentacją
Karta gwarancyjna
Quick Instalation Guide
