instrukcja obsługi programu2

INSTRUKCJA OBSŁUGI PROGRAMU
Program doboru urządzeń jest programem komputerowym służącym do doboru kotłów
grzewczych, zasobników ciepłej wody użytkowej oraz osprzętu hydraulicznego marki
Vaillant. Program umożliwia tworzenie ofert automatycznych z możliwością edycji oraz ofert
indywidualnych przy wykorzystaniu aktualnego cennika Vaillant. Specjalny moduł do
tworzenia ofert indywidualnych umożliwia przygotowywanie zestawień materiałów z pełnym
asortymentem produktów Vaillant tj. pompami ciepła, kolektorami słonecznymi, centralami
wentylacyjnymi, zbiornikami buforowymi.
1. Podstawowe wymagania systemowe
Do prawidłowej pracy programu, niezbędny jest:
- PC z zainstalowanym systemem operacyjnym Windows XP SP 2 lub nowszym
- 2 GB RAM
- Pozostałe komponenty systemowe niezbędne do korzystania z programu,
tj.: Microsoft .NET Framework 4 są w razie potrzeby instalowane w ramach procesu
instalacji programu.
- Do otwierania plików PDF z raportami potrzebny jest program Acrobat Reader, do
otwierania plików XLS i DOC program Microsoft Office.

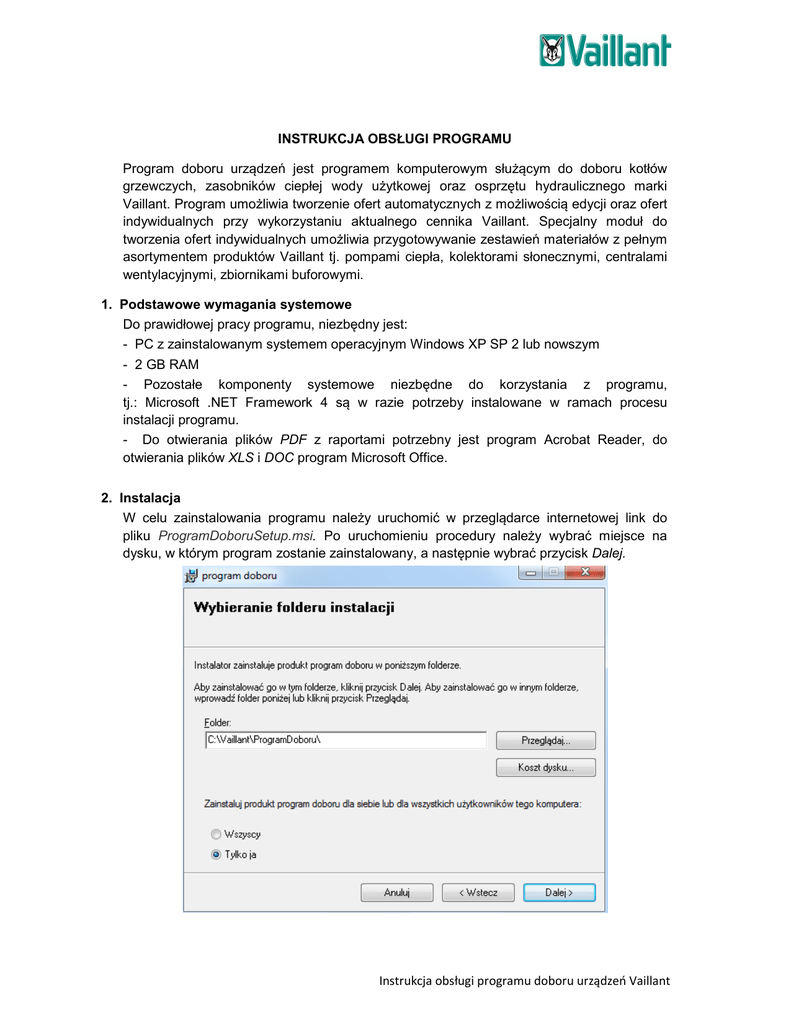

2. Instalacja
W celu zainstalowania programu należy uruchomić w przeglądarce internetowej link do
pliku ProgramDoboruSetup.msi. Po uruchomieniu procedury należy wybrać miejsce na
dysku, w którym program zostanie zainstalowany, a następnie wybrać przycisk Dalej.
Instrukcja obsługi programu doboru urządzeń Vaillant
Program instalacyjny sprawdzi, czy na komputerze zainstalowane są wszystkie komponenty
niezbędne do działania programu i w razie potrzeby zainstaluje je.
Po udanej instalacji program można uruchomić z menu start oraz przy pomocy ikonki
Program doboru na pulpicie.
3. Aktualizacja programu
Aktualizacje programu mogą wynikać z wprowadzenia nowego cennika Vaillant,
aktualizowania katalogu z ofertami wzorcowymi, dodania dodatkowych elementów oraz
własności funkcjonalnych lub rozwiązania ewentualnych problemów.
W celu aktualizacji programu należy wejść w zakładkę Administracja i za pomocą przycisku
Aktualizacja lub Oferty wzorcowe wczytać dostępne, zaktualizowane pliki.
4. Wprowadzanie danych autora oferty
W celu automatycznego pojawiania się autora oferty w ofertach wynikowych generowanych
z programu, należy wejść w zakładkę Administracja i w wierszu autorOferty w kolumnie
Wartość wpisać dane osoby opracowującej ofertę, a następnie zapisać ustawienie za
pomocą przycisku ZAPISZ. Dane te będą pojawiać się w ofercie wynikowej jako
Opracował/a.
Funkcja Backup umożliwia utworzenie kopii zapasowej na dysku z zapisanymi w programie
danymi (lista zapisanych klientów, lista zapisanych ofert), a funkcja Odzyskanie służy do
odtworzenia zachowanych danych w przypadku ich utraty lub uszkodzenia.
Instrukcja obsługi programu doboru urządzeń Vaillant
5. Podstawy obsługi
5.1. Zakładka OFERTY – KRYTERIA DOBORU
W zakładce KRYTERIA DOBORU wprowadzamy podstawowe dane dotyczące instalacji
grzewczej i budynku.
Parametry do wprowadzenia:
- KLIENT – możliwość wyboru klienta z listy rozwijanej lub wpisania nowego klienta wraz z
danymi adresowymi, uwagami za pomocą przycisku Dodaj klienta.
Lista wprowadzonych i zapisanych klientów znajduje się w zakładce KLIENCI.
Instrukcja obsługi programu doboru urządzeń Vaillant
Okno do wprowadzania nowego klienta:
- PALIWO - wybór z listy rozwijanej rodzaju paliwa, którym ma być zasilany kocioł
(E (GZ 50), LW (GZ 41,5), LW (GZ 35), propan, olej opałowy)
- RODZAJ OGRZEWANIA – możliwość wyboru rodzaju obiegów grzewczych oraz ich ilości
w przypadku wyboru rodzaju ogrzewania różne.
Rodzaje obiegów grzewczych:
- bezpośredni - obieg grzejnikowy pracujący w zakresie temperatur zasilania kotła
(np. grzejnikowy)
- ze zmieszaniem - obieg grzewczy z zaworem mieszającym, który zapewnia płynną
regulację mocy oraz temperatury zasilania
- różne – możliwość ustawienia do 15 obiegów grzewczych
- MOC PROJEKTOWA C.O. – zapotrzebowanie na moc grzewczą na centralne ogrzewanie
[kW] (pole wymagane)
Instrukcja obsługi programu doboru urządzeń Vaillant
- OBLICZ NA PODSTAWIE POWIERZCHNI DO OGRZANIA – alternatywnie do mocy
projektowej na c.o. można wpisać powierzchnię budynku do ogrzania [m2], a następnie
wybrać typ budynku w zależności od izolacyjności, rodzaju okien, rodzaju wentylacji.
- RODZAJ INSTALACJI:
- tylko CO – dobór kotła pracującego tylko na potrzeby centralnego ogrzewania
- CO i CWU przepływowy – dobór kotła dwufunkcyjnego pracującego na potrzeby
centralnego ogrzewania i ciepłej wody użytkowej w systemie przepływowym (ciepła woda
użytkowa przygotowywana jest w priorytecie za pomocą płytowego wymiennika ciepła) w
zależności od różnicy temperatur między ciepłą a zimną wodą użytkową [K] oraz przepływu
ciepłej wody [l/min]
- CO i CWU zasobnik – dobór kotła pracującego na potrzeby centralnego
ogrzewania i ciepłej wody użytkowej w systemie zasobnikowym.
W celu wprowadzenia parametrów niezbędnych do doboru pojemności zasobnika ciepłej
wody użytkowej należy wybrać przycisk Pokaż okno doboru zasobnika.
Instrukcja obsługi programu doboru urządzeń Vaillant
W oknie doboru zasobnika należy obowiązkowo wypełnić pola:
- ilość mieszkań
- ilość osób
- ilość i rodzaj punktów czerpalnych
Po wypełnieniu pól należy użyć przycisku Enter.
Na podstawie wpisanych danych obliczana jest znamionowa liczba N niezbędna do doboru
pojemności zasobnika.
Parametry dodatkowe w oknie doboru zasobnika:
- Rodzaj i ilość zasobników:
- z wężownicą – możliwość wyboru ilości od 1 do 4 zasobników
- warstwowy – możliwość wyboru maksymalnie 1 zasobnika
- Możliwość uwzględnienia dodatku mocy na podgrzewanie wody użytkowej.
W przypadku dużego zapotrzebowanie na ciepło dla potrzeb ciepłej wody użytkowej zaleca
się uwzględnić wymagany dodatek mocy, zapewniając komfort cieplny użytkowników.
Po zaznaczeniu opcji Uwzględnij dodatek mocy [kW] moc kotła grzewczego zostanie
powiększona o obliczony dodatek mocy na przygotowanie ciepłej wody użytkowej.
- Opcja Więcej grup mieszkań
Po zaznaczeniu opcji Więcej grup mieszkań pojawia się okno doboru zasobnika dla
większej ilości mieszkań różnego typu – poszczególne grupy mieszkań mogą różnić się
ilością osób oraz ilością i rodzajem punktów czerpalnych.
Instrukcja obsługi programu doboru urządzeń Vaillant
Po wpisaniu kryteriów doboru zasobnika należy użyć przycisku Zatwierdź zmiany i zamknij.
- kaskada kotłów - wybór ilości kotłów w kaskadzie za pomocą suwaka, program w
zależności od wpisanej mocy projektowej na centralne ogrzewanie oraz wybranej ilości
kotłów w kaskadzie dobiera zadeklarowaną ilość kotłów o odpowiedniej mocy grzewczej.
- Dodatkowe parametry – za pomocą przycisku Pokaż dodatkowe parametry mamy
możliwość wprowadzenia dodatkowych kryteriów doboru kotłów.
Możliwości wyboru:
- GRUPA KOTŁÓW – wybór konkretnej grupy kotłów (kondensacyjne, atmosferyczne, turbo)
- SPOSÓB MONTAŻU (stojące, wiszące)
- TYP BUDOWY KOMPLETU (rozdzielony, pakiet)
- rozdzielony – kompletacja poszczególnych elementów oddzielnie (kocioł, zasobnik,
sterownik, osprzęt, system powietrzno – spalinowy)
- pakiet – dobór pakietów cennikowych Vaillant spełniających zadane kryteria
- PREFEROWANY MODEL – możliwość wyboru konkretnego modelu kotła
Po wprowadzeniu wszystkich danych należy użyć przycisku Dobierz urządzenia. Wyniki
doboru urządzeń pojawią się w zakładce OFERTA.
UWAGA! Wstępne zestawienie materiałów nie stanowi oferty handlowej. Jest to
przykładowa kompletacja instalacji. Szczegółowego doboru urządzeń dokonuje
projektant lub instalator po zapoznaniu się z dokumentacją budynku.
Zaproponowane ilości elementów systemu powietrzno-spalinowego należy
skorygować w zależności od wymaganej długości poszczególnych odcinków.
Instrukcja obsługi programu doboru urządzeń Vaillant
5.2. Zakładka OFERTA
W zakładce OFERTA znajduje się kompletacja dobranego systemu. W przypadku, gdy
wybraliśmy rodzaj ogrzewania c.o. i c.w.u. zasobnik pojawia się okno z 3 przykładowymi
rozwiązaniami doboru zasobnika spełniającymi zadeklarowane kryteria. Wybieramy jedną z
3 proponowanych opcji i dodajemy ją do oferty za pomocą przycisku Wybierz. Wybrany
zasobnik zostaje dodany do oferty.
Dodany zasobnik można usunąć z oferty za pomocą klawiatury i klawisza Delete lub
klikające prawym przyciskiem myszy.
Przycisk Dodaj zasobnik pozwala ponownie wybrać zasobnik z proponowanych trzech
przykładowych rozwiązań.
Instrukcja obsługi programu doboru urządzeń Vaillant
5.3. Edycja oferty wynikowej
Ofertę wynikową z dobranymi urządzeniami można edytować.
Do powstałej oferty można dodawać produkty z cennika za pomocą przycisku DODAJ Z
KATALOGU lub wchodząc w zakładkę KATALOGI. W celu dodania produktu do oferty
należy zaznaczyć pozycję do dodania, a następnie użyć przycisku DODAJ DO OFERTY.
Produkt można wyszukać w katalogu za pomocą filtra, wpisując numer katalogowy
szukanej pozycji w pole filtr numeru katalogowego.
5.4. Zakładka LISTA OFERT ZAPISANYCH
Każdą ofertę można zapisać – za pomocą przycisku ZAPISZ. Zapisane oferty
przechowywane są w zakładce LISTA OFERT ZAPISANYCH. Zapisaną ofertę można
wczytać za pomocą przycisku WCZYTAJ.
Instrukcja obsługi programu doboru urządzeń Vaillant
6. ZAKŁADKA KLIENCI
W zakładce KLIENCI znajduje się lista zapisanych klientów, którą możemy edytować
poprzez dodawanie nowych pozycji oraz edycję zapisanych. Po wpisaniu danych klienta
należy użyć przycisku ZAPISZ.
7. ZAKŁADKA KATALOGI
7.1. KATALOG PODSTAWOWY
W katalogu znajduję się aktualny cennik Vaillant. Produkty z cennika można dodawać do
oferty za pomocą przycisku DODAJ DO OFERTY.
7.2. KATALOG UŻYTKOWNIKA
W katalogu istnieje możliwość tworzenia własnej listy produktów poprzez wpisanie numeru
katalogowego, opisu produktu i ceny. Pozycje z Katalogu Użytkownika można dodawać do
oferty za pomocą przycisku DODAJ DO OFERTY.
7.3. KATALOG OFERT WZORCOWYCH
W katalogu znajdują się oferty typowe zawierające pełną kompletację (kotły, zasobnik,
osprzęt hydrauliczny, automatykę), które można dodawać do oferty.
Kliknięcie określonej oferty wzorcowej powoduje pojawienie się okna ze szczegółami oferty.
Instrukcja obsługi programu doboru urządzeń Vaillant
Ofertę wzorcową można dodać do oferty poprzez zaznaczenie wybranej pozycji i użycie
przycisku DODAJ DO OFERTY.
8. EKSPORT OFERTY
Ofertę można eksportować do trzech formatów: doc, xls, pdf za pomocą przycisku
DOKUMENT.
Pojawia się okno przejściowe, w którym można wybrać format zapisu oferty lub
bezpośrednio wydrukować ofertę.
Instrukcja obsługi programu doboru urządzeń Vaillant
Po wyborze formatu pliku należy wskazać miejsce zapisu oferty.
9. Dystrybucja
Program doboru urządzeń Vaillant jest dostępny do pobrania na stronie internetowej
www.vaillant.pl w serwisie kodowanym w zakładce SOFTWARE.
