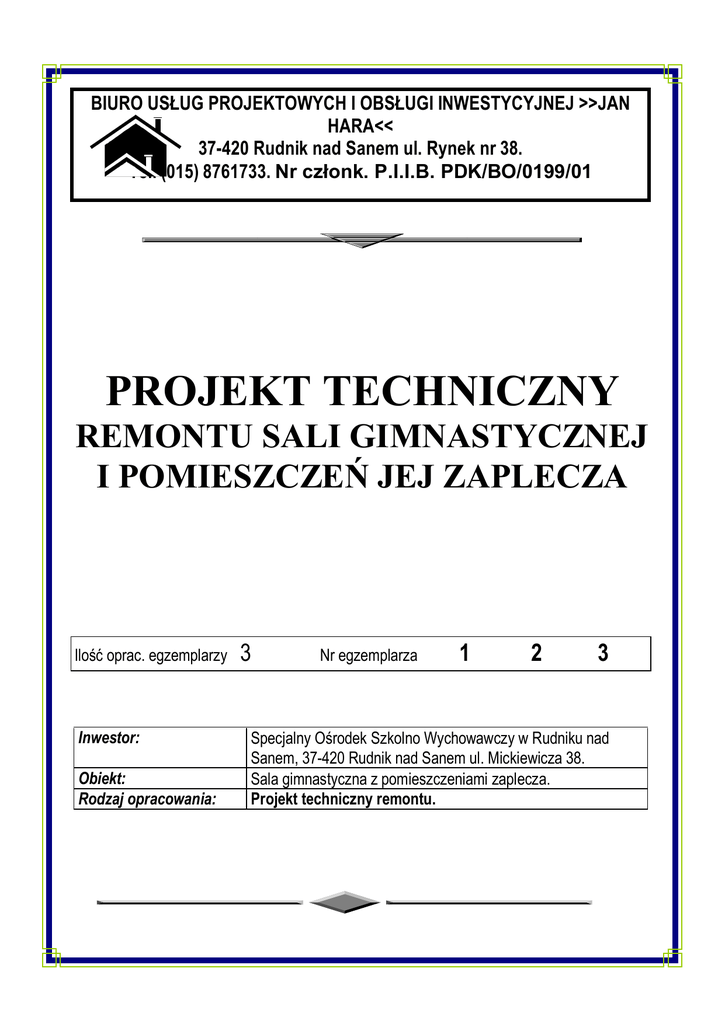

BIURO US UG PROJEKTOWYCH I OBS UGI INWESTYCYJNEJ >>JAN
HARA<<
37-420 Rudnik nad Sanem ul. Rynek nr 38.
Tel. (015) 8761733. Nr cz onk. P.I.I.B. PDK/BO/0199/01
PROJEKT TECHNICZNY
REMONTU SALI GIMNASTYCZNEJ
I POMIESZCZE JEJ ZAPLECZA
Ilo
oprac. egzemplarzy
Inwestor:
Obiekt:
Rodzaj opracowania:
3
Nr egzemplarza
1
2
3
Specjalny O rodek Szkolno Wychowawczy w Rudniku nad
Sanem, 37-420 Rudnik nad Sanem ul. Mickiewicza 38.
Sala gimnastyczna z pomieszczeniami zaplecza.
Projekt techniczny remontu.
PROJEKT REMONTU
Obiekt:
Sala gimnastyczna z pomieszczeniami jej zaplecza.
Rudnik nad Sanem ul. Pi sudskiego.
Adres
budowy:
2497/1
Dzia ka nr
Powierzchnia
ewiden. gruntów
dzia ki:
Specjalny O rodek Szkolno Wychowawczy w Rudniku
Inwestor:
Sanem, 37-420 Rudnik nad Sanem ul. Mickiewicza 38.
Rodzaj
opracowania:
nad
Projekt techniczny remontu.
SPIS ZAWARTO CI:
Ok adka projektu
Strona tytu owa opracowania
Opis techniczny remontu sali gimnastycznej i pomieszcze
Rzut parteru – poziom I
Rzut parteru – poziom II
Przekrój pionowy Sali gimnastycznej
Rysunek konstrukcji pod ogi Sali gimnastycznej
Rudnik,
luty
zaplecza
2016 r.
Projektant - imi i nazwisko
Numer uprawnie
Jan Hara
71/Tbg/88
Zakres posiadanych uprawnie
Do projektowania w specjalno ci
konstrukcyjno budowlanej.
Podpis
OPIS TECHNICZNY
Projektowanych robót remontowo – budowlanych w obr bie sali gimnastycznej i
pomieszcze jej zaplecza.
I. Dane ogólne projektowanego remontu:
1.1 Budynek sali gimnastycznej konstrukcji szkieletowo murowej ze
stropem z p yt
elbetowych na d wigarach
elbetowych, z dachem
konstrukcji drewnianej krytym blachodachówk . Sala gimnastyczna i
pomieszczenia zaplecza sali wyposa one w instalacj elektryczn ,
instalacj grzewcz i w instalacj wodno – kanalizacyjn .
Remont pomieszcze b dzie si odbywa w obr bie sali gimnastycznej
i przyleg ych pomieszcze zaplecza sali.
2.1. Zakres projektowanego remontu:
Wymian
elastycznej
pod ogi
sportowej
w
obr bie
sali
gimnastycznej
Wykonanie
podpod ogowej
wentylacji
w
obr bie
sali
gimnastycznej
Wymiana stolarki drzwiowej w obr bie pomieszcze zaplecza i
wymian
cianki szklanej na profilach aluminiowych z drzwiami
dwuskrzyd owymi
Wymiana parkietu i pod óg z p ytek PCW w pomieszczeniach
zaplecza
sali
gimnastycznej
na
posadzki
z
p ytek
ceramicznych
Monta
wentylatorów mechanicznych dachowych w obr bie sali
gimnastycznej
Reperacje tynków wewn trznych i wykonanie g adzi gipsowych
Malowanie cian i sufitów pomieszcze obj tych remontem.
2.3. Zakres zaprojektowanych robót remontowo – budowlanych nie ma
wp ywu na zmian
kszta tu budynku jak
i jego parametrów
technicznych.
II. Wykaz pomieszcze
L.p.
Nazwa pomieszczenia
obj tych remontem:
Powierzchnia
w m2
397,70
Rodzaj posadzki
Parkiet d bowy
1.
Sala gimnastyczna
2.
Magazyn sprz tu sportowego
17,40
ytki ceramiczne
3.
Przebieralnia
21,82
ytki ceramiczne
4.
Pokój nauczyciela W F
13,19
ytki ceramiczne
5.
Magazyn
15,92
ytki ceramiczne
III. Opis projektowanych robót remontowo
3.1.
budowlanych:
ciany i zamurowania Uzupe nienia
ciany istniej cej w
miejscu likwidowanego otworu drzwiowego nale y wykona ceg
pe
na zaprawie cementowo – wapiennej o wytrzyma
ci 8 MPa.
3.2. Posadzki w pomieszczeniach zaplecza sali:
Warstwa wyrównawcza – po zerwaniu p ytek PCV
i parkietu,
celem wyrównania powierzchni i poziomów wykona
nale y
warstw
wyrównawcz
grubo ci
1
–
1,5
cm
z
zaprawy
samopoziomuj cej.
Posadzki – w remontowanych pomieszczeniach zaplecza sali
gimnastycznej
przewidziane
zosta y
posadzki
z
p ytek
ceramicznych uk adanych na zaprawie klejowej, z cokolikami
wysoko ci 15 cm równie z p ytek ceramicznych.
3.3. Pod oga Sali gimnastycznej: W obr bie sali gimnastycznej w
miejsce istniej cej pod ogi sportowej wykona
nale y now
pod og
sportow
elastyczn
wyko czon
parkietem d bowym
przybijanym do spr ystej
lepej pod ogi k adzionej na
legarach krzy owych. W pod odze w trakcie jej wykonania
osadzi nale y tuleje dla s upków do siatkówki. Parkiet po
zagruntowaniu
malowany
trzykrotnie
lakierem
bezbarwnym
chemoutwardzalnym, odtworzy nale y równie linie boiskowe.
3.4. Stolarka drzwiowa: drzwi istniej ce wewn trzne nale y
wymieni na drzwi o wymiarach i kszta cie drzwi demontowanych.
Istniej
drewnian
witryn
z drzwiami wymieni
nale y na
witryn aluminiow szklon szk em bezpiecznym. Drzwi i witryna
fabrycznie wyko czone.
3.5. Tynki i ok adziny wewn trzne:
Tynki - na cianach remontowanych
pomieszcze wykona
nale y
reperacje
tynków
przez
uzupe nienie
ubytków
i
po
eniu g adzi gipsowych
3.6. Malowanie:
W obr bie Sali gimnastycznej
ciany do wysoko ci 3,00 m
malowane farb
olejn , powy ej i sufit gruntowane
rodkiem
wzmacniaj cym i trzykrotnie malowane farb emulsyjn .
W pomieszczeniach zaplecza sali tynki
cian i sufitów
niepokryte
adnymi ok adzinami po zagruntowaniu
rodkiem
wzmacniaj cym i wykonaniu g adzi gipsowych pomalowa nale y
dwukrotnie farb .
IV. Wentylacja sali gimnastycznej:
W obr bie sali gimnastycznej przewidziana zosta a wentylacja
mechaniczna wywiewna poprzez zamontowanie dwóch wentylatorów
mechanicznych dachowych Das-250 na podstawach dachowych.
W obr bie sali gimnastycznej przewidziana zosta a równie
wentylacja warstwy pod ogowej poprzez wykonanie w
cianach
zewn trznych pod
nych kana ów typu „Z” o przekroju 12 x 25
cm z otwarciem na zewn trz budynku i pod pod og na jednej
cianie pod
nej, oraz wewn trz nad pod og i pod pod og na
drugiej cianie pod
nej. Na wylotach kana ów na zewn trznym
licu ciany oraz wewn trz sali nad pod og zamontowa nale y
kratki wentylacyjne 12x25 cm.
Projektant:
