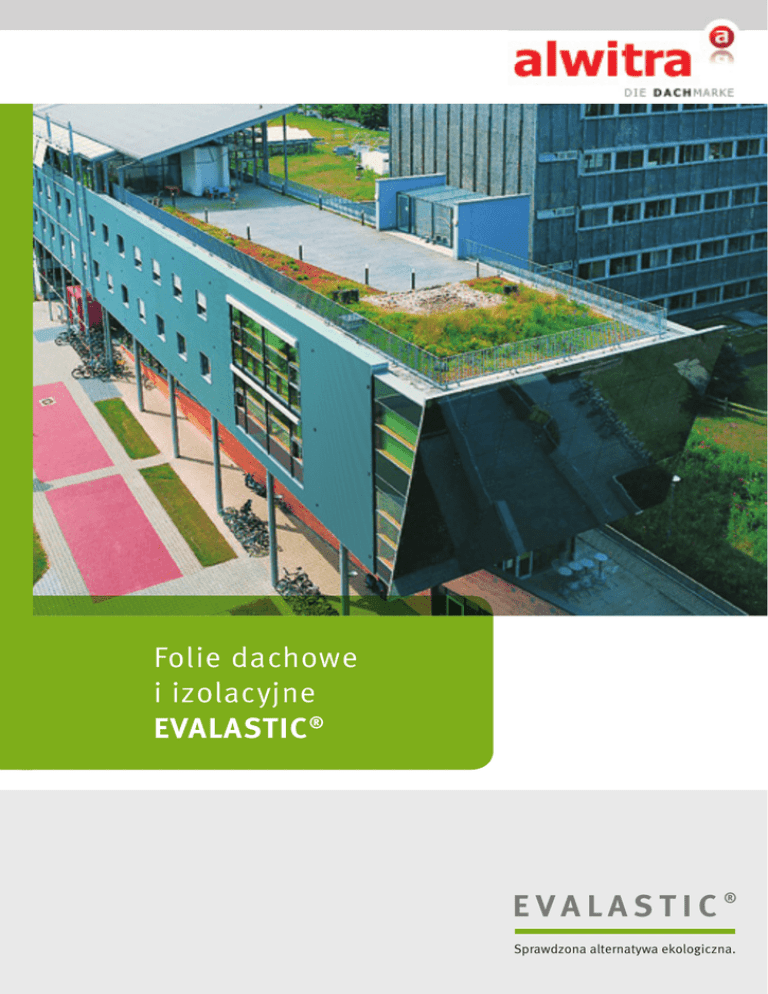

Folie dachowe
i izolacyjne
EVALASTIC ®
E VALASTIC®
Sprawdzona alternatywa ekologiczna.
Aktualne teksty przetargowe
W różnych formatach wydruku (GAEB DA 81 + D83 / P81 + P83 / MF-Dach / RTF) znajdą
Państwo na naszej stronie Internetowej www.alwitra.de w linkach Service i Downloads.
▴
Uniwersytet, Giessen
▴
„Szklana Manufaktura”, Drezno
▴
„Samochodowe Miasto”, Wolfsburg
▴
Budynek Opery, Belfast
Folie dachowe alwitra-EVALASTIC® są
częścią sprawdzonych w praktyce
systemów produktów firmy alwitra. Oprócz
nich do systemów należą:
Folie dachowe i izolacyjne (folie z tworzywa sztucznego i elastomerów)
– profile zamykające obrzeży dachowych – nakrycia attyki – profile
przyścienne – powłoki z tworzywa sztucznego – blachy łączące – świetliki
z funkcją oddymiania grawitacyjnego oraz wyciągowe-wpusty dachowe
– wywiewki do dachów płaskich – regulowane podkładki tarasowe.
Jakość na najwyższym poziomie
▴
Hala Expo 2000, Hanower
▴
Hala Expo 2000, Hanower
▴
Dom dla słoni, ZOO w Wuppertalu
▴
„Samochodowe Miasto”, Wolfsburg
Światowe referencje EVALASTIC® (wyciąg)
Projekt
Centrum Logistyki DaimlerChrysler
Thomas Phillips GmbH, Centrum Logistyki
Kober AL-KO GmbH
DaimlerChrysler AG
Expo 2000, Hala 13
National Portrait Gallery, New Picture Store
Euroforum, budynek biurowy i hotel
Lotnisko Hamburg, budynek 135 i 136
Mercedes Benz
Komdragmet, budynek administracyjno-biurowy
Dresdner Druck- und Verlaghaus
Volkswagen AG, Tłocznia
„Samochodowe Miasto” Volkswagen AG
Uniwersytet Europejski
Elektrownia ENEL
TARKETT - Sommer SA
Narodowe Centrum Audiowizualne CNA
TROPICANA (Pepsi - Cola )
27 domów mieszkalnych
Rösjö Skolan - szkoła
JM AB Företagshuset
Dr. Oetker - Fabryka
TBS - domy mieszkalne
Miejsce
Wielkość
Reutlingen
Ok. 30.000
Melle-Westerhausen
Ok. 50.000
Kötz
Ok. 38.200
Wörth
Ok. 33.000
Hanower
Ok. 25.000
Londyn, Wlk. Brytania Ok.
700
Luksemburg
Ok. 7.000
Hamburg
Ok. 1.800
Bielefeld
Ok. 8.500
Rosja
Ok. 4.300
Drezno
Ok. 7.500
Emden
Ok. 26.000
Wolfsburg
Ok. 25.000
Bressanone Włochy
Ok. 10.000
Mediolan - Turbigo Włochy Ok. 4.500
Wiltz Luxemburg
Ok. 11.000
Dudelange Luxemburg Ok. 4.000
Zeebrugge Belgia
Ok. 4.200
Lelystad Holandia
Ok. 2.500
Sollentuna Szwecja
Ok. 1.800
Gustavsberg Szwecja
Ok. 3.800
Łebcz Polska
Ok. 9.000
Jastrzębie Zdrój Polska Ok. 1. 000
m2
m2
m2
m2
m2
m2
m2
m2
m2
m2
m2
m2
m2
m2
m2
m2
m2
m2
m2
m2
m2
m2
m2
Wrażliwość na środowisko naturalne zaczyna się na samej górze
Oznakowanie symbolem CE 1343 – BPR – 06-1431
Folie dachowe i izolacyjne EVALASTIC®
są wyrobami wykonanymi z EPDM
zgodnie z DIN 18531-2 i DIN 18195-2, do
jednowarstwowego uszczelnienia dachów
płaskich o dowolnej konstrukcji oraz do
stosowania w różnych zakresach izolacji
budynków. Badania produktów i systemów
wykonywane są zgodnie z wymaganiami europejskich norm DIN EN 13956 i DIN
EN 13967, dając podstawę i uprawnienie
do oznakowania symbolem CE. Coraz
mocniej zaangażowani w sprawę ekologii
inwestorzy i architekci są bardziej
bezkompromisowi w dziedzinach nowego
budownictwa i remontów budynków.
Wymagają oni uszczelnienia wysokiej
jakości, które z ekologicznej perspektywy
reprezentuje aktualny poziom technologii
tworzyw sztucznych i kauczuku. Firma
alwitra ma takie, dostosowane do
potrzeb ochrony środowiska naturalnego
▴
Thomas Phillips, Melle
uszczelnienie
dachowe:
EVALASTIC®.
®
EVALASTIC jest doskonale wypróbowaną
w praktyce (od ponad 20 lat) folią
dachową. Polimer bazowy EPDM folii
EVALASTIC® wyróżnia się w budownictwie
już od dziesiątków lat dzięki dużej
odporności na chemikalia, wzorcowej
elastyczności w niskich temperaturach
i nadzwyczajnej odporności na czynniki
atmosferyczne. Te doskonałe właściwości
na wiele lat, również w ekstremalnych
warunkach
pogodowych
gwarantuje
zawartość
termoplastycznych
elastomerów. Oprócz przyjaznej dla środowiska
produkcji i wieloletniej wytrzymałości,
również profesjonalna obróbka przemawiają
za tą przyjazną dla środowiska alternatywą.
Folie dachowe i izolacyjne EVALASTIC®
można zgrzewać goracym powietrzem w
jednorodny materiał – łatwo, w każdych
warunkach na budowie. Można je
uniwersalnie stosować w dziedzinie
uszczelnień. Ze względu na swoje
▴
Essent, Maasbracht, Holandia
• Folia z EPDM wysokiej jakości
• Gwarancja braku bitumów,
plastyfikatorów oraz PVC, chloru itp.
Wybierając EVALASTIC®
• Toleruje się z bitumami
decydują się Państwo już
• Neutralna dla materiałów
dziś na folię, której zalety
jeszcze jutro wyznaczać
będą postęp!
termoizolacyjnych
• Przyjazne dla warunków budowy i
jednorodne materiałowo połączenie
zgrzewane, łatwe do wykonania
gorącym powietrzem i przyjazne dla
środowiska
• Doskonała odporność na działanie
chemikaliów i czynników pogodowych
właściwości elastyczne materiał EPDM
wytrzymuje
bez
uszkodzeń,
także
ekstremalne wahania temperatur. Dzięki
temu zastosowanie folii jest możliwe w
zakresie temperatur od -30oC do +100oC.
Czy to nowe budownictwo, czy remont
budynku, wentylowana czy niewentylowana konstrukcja dachowa, nasadzenie
roślin na dachu, czy dach przemysłowy:
folia EVALASTIC® w aspekcie ekologicznym jest numerem jeden we wszystkich
technikach układania i wariantach dachu.
Jakość uszczelnienia foliami dachowymi
i izolacyjnymi EVALASTIC® nie jest
pogarszana poprzez wkładki innych
materiałów lub różnorodne warstwy.
Warstwa uszczelniająca wysokiej jakości
gwarantuje
jednorodne
materiałowo
spoiny i długą trwałość. W zależności od
konstrukcji i rodzaju użytkowania dachu
można zastosować wzmocnioną odmianę z
laminowaną od spodu warstwą z włókniny
poliestrowej: EVALASTIC® V.
▴
Monsanto, Louvain La Neuve
• Nadzwyczaj wysoka odporność na niskie
temperatury
• Uniwersalne zastosowanie we wszystkich
strefach klimatycznych
• Wzorcowy Bilans ekologiczny: trwała i
chroniąca zasoby naturalne
• Nadaje się do recyklingu
• Produkt wysokiej, kontrolowanej jakości,
również zgodnie z DIN ISO 9001
• Jakość produktu certyfikowana zgodnie
z rozporządzeniem w sprawie audytów
ekologicznych DIN ISO 14001
Folie dachowe i izolacyjne EVALASTIC®
Dojrzały technicznie produkt z EPDM, oznaczony symbolem CE
Ograniczona dostępność zasobów naturalnych wymusza również w dziedzinie budowlanej zmianę sposobu myślenia przy doborze
i zastosowaniu materiałów. Innowacyjne produkty, takie jak np. folie dachowe i izolacyjne EVALASTIC® udowadniają, że za pomocą
nowoczesnych materiałów budowlanych możliwe jest optymalne połączenie wymogów ekologii i ekonomii.
EVALASTIC®
EVALASTIC® V
▴
Klinika, Baden-Baden
▴
Przedszkole, Kappel
Najwyższa jakość dzięki krajowym i międzynarodowym badaniom oraz wewnętrznemu i zewnętrznemu nadzorowi.
•
Państwowy Urząd Badania Materiałów (MPA), Darmstadt
- Nadzór zewnętrzny - Certyfikat zgodności z przepisami według
DIN EN 13959 i DIN EN 13967
•
TÜV Rheinland Group, Kolonia
Kompletny nadzór zewnętrzny systemu produktów
•
Instytut Badań i Materiałów (FMPA) Badenii-Wirtembergii,
Stuttgart
Spółka Badań Materiałów i Instytut Badawczy
Budownictwa (MFPA), Lipsk
Urząd Badań Materiałów Północnej Nadrenii-Westfalii
(MPA NRW), Dortmund
Warringtofiregent NV, Instytut Badawczy Uniwersytetu w
Gent, Belgia
Badania wraz z ogólnym świadectwem kontrolnym nadzoru
budowlanego (AbP) zgodnie z DIN 4102-7 (Odporność na
działanie ognia zewnętrznego oraz promieniowanie cieplne) oraz
DIN EN V 1187-1 (Obciążenie ogniowe z zewnątrz) z klasyfikacją
zgodnie z DIN EN ISO 13501-5
Badania zgodnie z DIN 4102-2 (klasa materiałów budowlanych
B2) i DIN EN ISO 11925-2 z klasyfikacją zgodnie z
DIN EN 13501-1 (klasa E)
•
Instytut Badawczy, Dziedzina Krajobrazów, Geisenheim
Badanie zgodnie z FLL 99
(odporność na przebijanie przez korzenie roślin i kłącza)
•
Union Belge pour l’agrement technique dans la
construction (UBAtc), Bruksela, Belgia
Aprobata ATC zgodnie z UBAtc-Technical Guide for waterproofing
systems made of EPDM
•
IKON-BKB BV, Houten, Holandia
KOMO atest met PRODUCT-certificaat zgodnie z BRL 1511 deel 1
•
•
•
Folie dachowe i izolacyjne
EVALASTIC® V
Program dostawy
Grubość warstwy szczelnej,
bez laminowania (mm)
Folie dachowe i
izolacyjne
EVALASTIC®
Folie dachowe i
izolacyjne
EVALASTIC® V
Jednorodna warstwa
uszczelniająca,
nielaminowana
Jednorodna warstwa
uszczelniająca,
laminowana od
spodu włókniną
poliestrową
1,2/1,5
1,2/1,5
o nadzwyczajnych parametrach :
• doskonale przystosowane do układania w
technologii mocowania mechanicznego,
• idealne do klejenia do podłoża klejami
alwitra,
• mają wbudowaną warstwę wyrównawczą
(laminowana od spodu włóknina
poliestrowa), szczególnie zalecane do
remontów dachów.
Układ warstw dachu, w technologii
klejenia
Folia dachowa EVALASTIC® V
Szerokości rolek (m)
1,05/1,55
1,05/1,091/1,55
Specjalne szerokości na
zamówienie (cm)
10/16/20/25/33/
50/66/75
54/79
Długości standardowe (m)
25
25
Inne długości
Na zapytanie
Na zapytanie
Kolor standardowy
Jasnoszary
Jasnoszary
Izolacja cieplna,
laminowana
Paroizolacja
Układ warstw dachu, w technologii
mocowania mechanicznego
Folia dachowa EVALASTIC®
Izolacja cieplna,
laminowana
Paroizolacja
Kolory specjalne 2
Na zapytanie
Na zapytanie
Kształtki EVALASTIC®
• Narożniki wewnętrzne
• Narożniki zewnętrzne
• Kołnierze łączące 3
• Talerzyk 4
•
•
•
•
•
•
•
Wstęga łącząca
EVALASTIC® SKA, z warstwą
samoprzylepną od spodu
• Długość (m)
• Szerokości (m)
Blacha łącząca EVALASTIC®,
jasnoszara
• Grubość znamionowa (mm)
• Długość/Szerokość (m)
25
751, 42/33
25
751, 42/33
Folie dachowe i izolacyjne
EVALASTIC®, nielaminowane
to ekonomiczne rozwiązanie w technologii
luźnego ułożenia pod obciążeniem.
• Uszczelnienie i jednoczesne zabezpieczenie
przed przebijaniem przez korzenie roślin
przy nasadzeniach roślin
• Racjonalne ułożenie i zgrzewanie
• Pewna i bezpieczna technika połączeń
Układ warstw dachu, z nasadzeniem
roślin
1,2
1,00/2,00
1,2
1,00/2,00
Warstwa wegetacyjna/
podłoże/drenaż
KLEJE
• alwitra-PUR D
• alwitra-L 40
•
•
Z obustronnym obrzeżem zgrzewanym. 2 Np. czarny
3
Do wpustów dachowych i wywiewek dachów płaskich alwitra.
4
Do uszczelnienia elementów mocujących znajdujących się poza spoiną.
1
Folia dachowa EVALASTIC®
Izolacja cieplna,
laminowana
Paroizolacja
Łączenie spoin EVALASTIC®
Nasz wkład w dobry klimat na budowie
Specjaliści chętnie pracują z foliami EVALASTIC®. Nic
dziwnego,
bowiem
dzięki
zgrzewanym
spoinom
EVALASTIC® układanie jest tak łatwe i nieskomplikowane,
jak w przypadku wielu rodzajów folii z tworzyw
sztucznych. Właściwości materiałowe tego termoplastycznego elastomeru umożliwiają całkowicie jednorodne
zgrzewanie. A więc nie tylko w obszarze przygotowanej
fabrycznie krawędzi zgrzewalnej, lecz w każdym dowolnym miejscu folii dachowej. Zgrzewy
można wykonywać łatwo i bez komplikacji, za pomocą typowych zgrzewarek na gorące
powietrze. Również uszczelnienie różnych detali wykonuje się jednorodnie i pewnie, tak jak
byłby to jeden odlew. Przejścia przez dach, narożniki i skomplikowane detale połączeń dają
się indywidualnie dopasowywać i uszczelnić – szybko i precyzyjnie, nawet bez kształtek!
W tym celu należy po prostu ukształtować gorącym powietrzem pasy folii EVALASTIC® i zgrzać
z tymi elementami uzyskując w ten sposób jednorodne uszczelnienie dachu.
▴
Świetliki alwitra
▴
Profile systemowe alwitra
Wstęgi folii dachowej EVALASTIC® można profesjonalnie łączyć ze wszystkimi częściami
dachu systemowego alwitra, takimi jak np. wpusty dachowe, świetliki lub wywiewki.
Efektowne zakończenie krawędzi dachu możliwe jest dzięki sprawdzonym na całym świecie
profilom systemowym alwitra. Dopełnieniem tego systemu są specjalne blachy łączące
EVALASTIC®, samoprzylepne wstęgi łączące EVALASTIC® SKA, kształtki narożne oraz kleje.
Profile systemowe alwitra
– atrakcyjne uformowanie
obrzeża dachu i
najwyższa jakość na długi
czas
Wszystko jak jeden odlew:
perfekcyjnie dopasowane
elementy dachu systemowego
alwitra.
Dane techniczne
Wyciąg
Badania zgodnie z DIN EN 13956 i DIN EN 13967
Jednostka
EVALASTIC®
nielamino-wany
EVALASTIC® V
laminowany od spodu
włókniną poliestrową
Wartość a
Wartość a
Właściwości
Metoda badań
Widoczne usterki
EN 1850-2
Grubość efektywna (eeff) warstwy szczelnej
EN 1849-2
mm
1,2/1,5
Wodoszczelność
EN 1928
metoda B
kPa
≥ 400
Zachowanie przy działaniu
ognia z zewnątrz
(dla Niemiec: DIN 4102-7)
ENV 1187
lub
DIN 4102-7
Zachowanie w przypadku pożaru
EN 13501-1:
2002
Odporność spoiny na odrywanie
EN 12316-2
N/50mm
≥ 80
Odporność spoiny na ścinanie
EN 12317-2
N/50mm
≥ 200 b
Wytrzymałość na rozrywanie
Maks. siła rozciągająca
EN 12311-2
N/mm²
N/50mm
Wydłużenie przy zrywaniu
Wydłużenie dla maks. siły rozciągającej
EN 12311-2
%
%
≥ 300
Odporność na obciążenie uderzeniowe
EN 12691
metoda B
mm
≥ 300
≥ 300
Odporność na obciążenie statyczne
EN 12730
metoda B
kg
≥ 20
≥ 20
Odporność na dalsze rozrywanie
(trzpień gwoździa)
EN 12310-1
EN 12310-2
N
N
≥ 80
≥ 35
≥ 80
≥ 80
Odporność na przebijanie przez
korzenie roślin
prEN 13948
Pozytywna
Pozytywna
Zachowanie wymiarów
EN 1107-2
%
≤2
≤ 0,5
Zaginanie w niskich temperaturach
EN 495-5
°C
Trwałość (promieniowanie UV,
podwyższona temperatura i woda)
EN 1297
Ocena
wzrokowa
Trwałość wodoszczelności pod
wpływem sztucznego starzenia
EN 1296
EN 1928
kPa
≥ 60
Trwałość wodoszczelności pod
działaniem chemikaliów włącznie z wodą
EN 1847
EN 1928
kPa
≥ 60
Odporność na gradobicie
EN 16583
m/s
Paroprzepuszczalność
EN 1931
µ
Odporność na ozon
EN 1844
odporna
Reakcja na działanie bituminów
prEN 1548
odporna
wynik prawidłowy
Klasa BROOF (t1)
Odporna na działanie ognia zewnętrznego i
promieniowanie cieplne zgodnie z Ogólnymi Atestami
Kontrolnymi Nadzoru Budowlanego
Klasa E
≥5
≥ 500
≥ 50
≤ - 35
Pozytywna
KLF
≥ 17
60.000
Wymagania minimalne bez podania dopuszczalnych tolerancji.
lub oderwanie poza zgrzewem.
Warstwa szczelna i technika wykonania zgrzewu identyczne jak w przypadku EVALASTIC® nielaminowanego.
B.d. = nie ustalono, folię układa się tylko pod obciążeniem, np. warstwa żwiru, płyty, nasadzenie roślin.
a
b
c
01/07
Dane techniczne wynikają z badań i są zgodne z aktualnym stanem (01/07).
Możliwe są odstępstwa w granicach tolerancji.
alwitra GmbH & Co. · Postfach 3950 · D-54229 Trewir
Telefon +49/651/9102-0 · Telefaks +49/651/9102-500
[email protected] · www.alwitra.de
Zmiany techniczne zastrzeżone.
