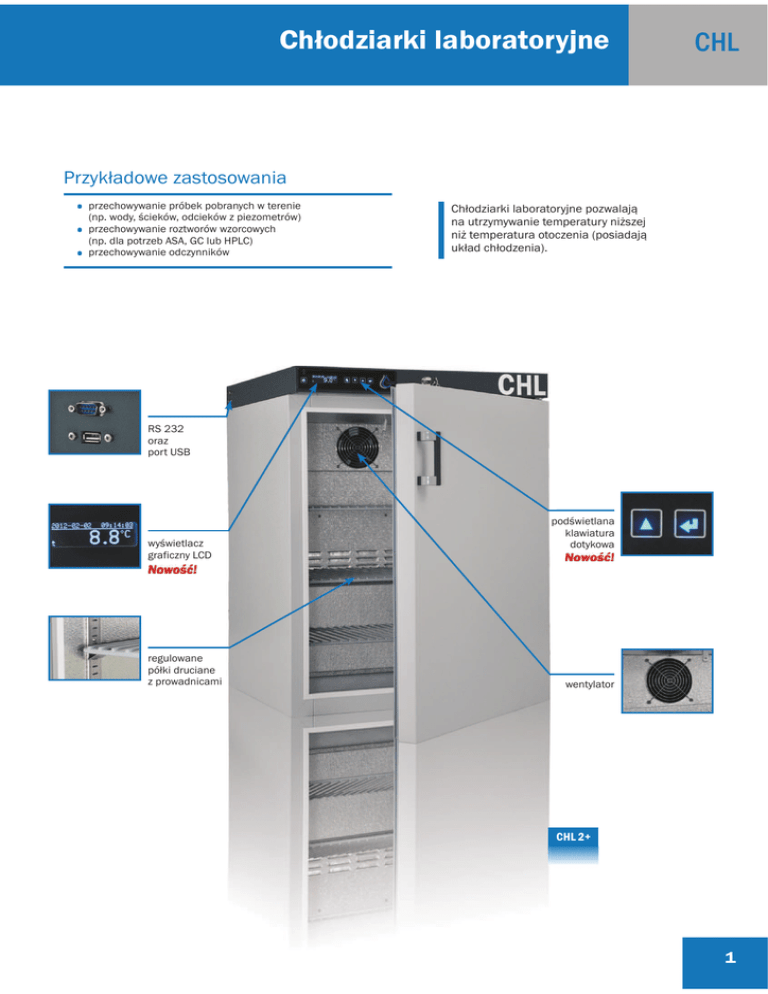

Chłodziarki laboratoryjne
CHL
Przykładowe zastosowania
przechowywanie próbek pobranych w terenie
(np. wody, ścieków, odcieków z piezometrów)
przechowywanie roztworów wzorcowych
(np. dla potrzeb ASA, GC lub HPLC)
przechowywanie odczynników
Chłodziarki laboratoryjne pozwalają
na utrzymywanie temperatury niższej
niż temperatura otoczenia (posiadają
układ chłodzenia).
RS 232
oraz
port USB
wyświetlacz
graficzny LCD
regulowane
półki druciane
z prowadnicami
podświetlana
klawiatura
dotykowa
wentylator
CHL 2+
1
CHL
Chłodziarki laboratoryjne
Zalety
dostępne w dwóch wersjach - podstawowej i TOP+
wersje jedno- i dwukomorowe (możliwość łączenia
komór ST/CHL 2+, 3+, 4+, 5+, ZLN 85+)
pojemność komory od 68 do 1460 litrów
wnętrze ze stali nierdzewnej lub aluminium
obudowa do wyboru: z blachy malowanej proszkowo,
stali nierdzewnej strukturalnej (INOX/G)
lub szlifowanej (INOX/S)
izolacja termiczna - pianka poliuretanowa
modele z drzwiami pełnymi, szklanymi (opcja CHL*/A)
lub podwójne (opcja CHL*/C)
wymuszony obieg powietrza (opcjonalnie sterowanie wentylatorem)
system chłodzenia
kółka jezdne w standardzie dla modeli CHL 1200 i 1450
funkcja rozmrażania
dostępne zakresy temperatur:
0…+10°C
-10…+10°C (opcja CHL*/T) dla CHL 500-1450
graficzny wyświetlacz LCD
podświetlana klawiatura dotykowa
mikroprocesorowy sterownik temperatury
sygnalizacja uszkodzenia czujnika temperatury
kontrola zaniku napięcia
zegar czasu rzeczywistego
alarm dźwiękowy
funkcja self-check (autokontrola)
pamięć wyników pomiarowych
Możliwości programowania urządzenia w wersji podstawowej
jednosegmentowy profil czasowo-temperaturowy
możliwość zapamiętania jednego dowolnego
programu Użytkownika
praca z priorytetem temperatury
nastawianie opóźnienia startu pracy urządzenia
(1 min...99:59 h)
regulacja czasu utrzymywania zadanej temperatury
w zakresie 1 min...31 dni / 1 min...99:59 h lub praca ciągła
Możliwość programowania urządzeń w wersji TOP+
Temp. [°C]
20°C
rejestracja średniej, min i max wartości
temperatury
możliwość podglądu zadanych i bieżących
parametrów podczas pracy urządzenia
sygnalizacja dźwiękowa przekroczenia zadanej
temperatury
off
D
11
TIME 11
CZAS
T1 9°C
- parametr ustawiany przez Użytkownika:
D - opóźnienie startu pracy urządzenia (1 min...99:59 h)
T1 - temperatura
9°C
0,5h
5h
CZAS 1 - czas
Czas [h]
Wzorcowanie i kwalifikacje
Wszystkie urządzenia termostatyczne POL-EKO-APARATURA mogą być dostarczone ze świadectwem wzorcowania,
wydanym przez akredytowane Laboratorium Pomiarowe. Szczegółowe informacje dotyczące zakresu akredytacji
POL-EKO Laboratorium Pomiarowego dostępne są na stronie www.polekolab.pl.
2
CHL
Chłodziarki laboratoryjne
Chłodziarki laboratoryjne CHL
Wszystkie chłodziarki, szafy termostatyczne i inkubatory dostępne są opcjonalnie z funkcją automatycznego odszraniania (opcja
PLUS). Pozwala ona na ciągłą pracę urządzenia bez konieczności rozmrażania i bez obawy o stabilność temperatury wewnątrz
komory.
Wyposażenie standardowe
pełne drzwi
zakres temperatury 0…+10°C
interfejs RS 232 oraz port USB
; kabel RS 232 lub USB musi być zamówiony oddzielnie (RSK lub USBK)
półki druciane z prowadnicami dla wersji z wnętrzem z aluminium oraz
półki druciane INOX ze stali nierdzewnej dla wersji z wnętrzem ze stali nierdzewnej INOX
protokół sprawdzenia urządzenia względem geometrycznego środka komory, w temperaturze +4°C
instrukcja obsługi oraz menu w języku polskim
zabezpieczenie klasy 1.0 zgodnie z DIN 12880
zamknięcie na klucz
sygnalizacja otwartych drzwi
otwór do wprowadzenia zewnętrznego czujnika (średnica 30 mm)
wyposażenie standardowe wersji TOP+
Opcje i akcesoria
INOX
DIN
3.2
50...100%
KAFKA
SMS
IQ
OQ
PQ
RS 422
RS 485
tylko dla wersji podstawowej
RS 232
RS 422
RS 485
9
5
USBK
dla wersji podstawowej i TOP+
tylko dla wersji TOP+
3
CHL
Chłodziarki laboratoryjne jednokomorowe
Przykładowe dostępne opcje:
CHL*/T - rozszerzenie zakresu temperatury do -10°C
CHL*/A - zewnętrzne drzwi szklane
PLUS - funkcja automatycznego odszraniania
podczas pracy urządzenia
Mini chłodziarka (boks
termostatyczny) TB 35 INOX
z dodatkowym zasilaniem
akumulatorowym gwarantuje
ciągłość pracy nawet w przypadku
awarii zasilania.
TB 35 INOX
Typ
CHL 1+
CHL 2+
CHL 3+
CHL4+
68
150
200
250
CHL 5+
CHL 500
CHL 700
493
625
CHL 1200 CHL 1450
Parametr
obieg powietrza
wymuszony
pojemność komory1 [l]
1365
1460
pełne / szklane lub podwójne (opcja)
zakres temperatury pracy [°C]
0...+10 / -10...+10 (opcja)
0...+10
mikroprocesorowy z graficznym wyświetlaczem LCD
sterownik
materiał komory
aluminium / stal nierdzewna
materiał obudowy
wymiary
zewnętrzne [mm]**
wymiary
3
komory [mm]
blacha malowana proszkowo / stal nierdzewna strukturalna INOX/G lub szlifowana INOX/S
szerokość
570
620
620
620
620
645
735
1440
1450
wysokość
600
860
1060
1260
1460
2025
2025
2045
1970
głębokość
670
640
640
640
640
820
870
860
950
szerokość
470
520
520
520
520
510
600
1310
1340
wysokość
430
660
860
1060
1260
1510
1510
1510
1460
głębokość
300
420
420
420
420
640
690
690
750
10
10
10
10
10
20
30
30
30
100
100
100
100
100
150
300
300
maksymalne obciążenie
półki [kg]*
-
maksymalne obciążenie
urządzenia [kg]
-
na zapytanie
wersja PW
20
30
40
50
60
na zapytanie
wersja W
moc znamionowa urządzenia [W]
160
170
170
330
330
400
400
550
550
waga urządzenia [kg]
30
48
52
61
66
105
115
195
200
±0,5
±0,5
±0,5
±0,5
±0,5
±0,5
±0,5
±0,5
regulacja temperatury [°C]
4
stabilność temperatury [°C] w +4°C
co 0,1
zasilanie 50 Hz [V]
ilość półek w komorze standard/max6
±0,5
klasy 1.0 zgodnie z DIN 12880 / klasy 3.2 (opcja) / klasy 3.2 w wersji TOP+
zabezpieczenie
230
2/2
3/4
3/4
4/6
4/7
3/11
gwarancja
24 miesiące
producent
POL-EKO-APARATURA
* - przy równomiernym obciążeniu całej powierzchni
** - CHL 1-5 w wersji TOP+ są wyższe o 60 mm
głębokość nie obejmuje przyłącza kabla zasilającego - 50 mm
1 - pojemność użytkowa komory jest zawsze mniejsza
2 - dodatkowe wewnętrzne drzwi szklane
4
300
2
drzwi
3/11
2 x 3/115
3 - wymiary w wersji z drzwiami podwójnymi są zawsze mniejsze
4 - stabilność mierzona w geometrycznym środku komory
5 - dwie kolumny po 3 półki każda
6 - "standard" ilość półek uwzględniona w cenie urządzenia,
6 - "max" maksymalna ilość półek jaką można umieścić w urządzeniu
5
2 x 3/11
CHL
Chłodziarki laboratoryjne dwukomorowe
Przykładowe dostępne opcje:
Przykłady konfiguracji:
CHL*/T - rozszerzenie zakresu temperatury do -10°C
CHL*/A - zewnętrzne drzwi szklane
PLUS - funkcja automatycznego odszraniania
podczas pracy urządzenia
Przykładowa konfiguracja chłodziarki
dwukomorowej:
- górna komora z drzwiami pełnymi oraz
zakresem temperatury do 0...+10°C
- dolna komora z drzwiami pełnymi oraz
zakresem temperatury do -10...+10°C,
jest następująca:
Istnieje możliwość łączenia komór ST z CHL
oraz ZLN (dotyczy modeli ST/CHL+ 2-5 oraz
ZLN 85+, np. ST 2/CHL 3+; CHL 2/ZLN 85+)
dla CHL 350/350: CHL 350/350 z opcją
CHL 350/T dla dolnej komory
CHL 2 / ZLN 85+
Typ
CHL 1/1+
CHL 1/1/1+
68/68
68/68/68
CHL 2/2+
CHL 2/3+
CHL 2/4+
CHL 3/3+
CHL 350/350
150/250
200/200
294/294
Parametr
wymuszony
obieg powietrza
1
pojemność komory górnej/dolnej [l]
150/150
150/200
pełne / szklane lub podwójne2 (opcja)
drzwi
zakres temperatury pracy [°C]
0...+10 / -10...+10 (opcja tylko dla CHL 350/350)
sterownik
mikroprocesorowy z graficznym wyświetlaczem LCD
materiał komory
aluminium / stal nierdzewna
materiał obudowy
blacha malowana proszkowo / stal nierdzewna strukturalna INOX/G lub szlifowana INOX/S
wymiary zewnętrzne
urządzenia [mm]**
szerokość
570
570
620
620
620
620
720
wysokość
1170
1740
1680
1875
2080
2080
2045
głębokość
670
670
640
640
640
640
860
szerokość
470
470
520
520
520
520
600
wysokość
430
430
660
660/860
660/1060
860
700
głębokość
300
300
420
420
420
420
700
maksymalne obciążenie
półki [kg]*
-
10
10
10
10
10
10
30
maksymalne obciążenie
komory [kg]
-
wymiary każdej
3
z komór [mm]
na zapytanie
wersja PW
20/20
20/20/20
30/30
wersja W
30/40
30/50
40/40
75/75
na zapytanie
moc znamionowa urządzenia [W]
320
480
350
350
350
350
800
waga urządzenia [kg]
65
100
100
105
110
115
162
±0,5
±0,5
±0,5
±0,5
±0,5
±0,5
regulacja temperatury [°C]
co 0,1
stabilność4 temperatury [°C] w +4°C
±0,5
klasy 1.0 zgodnie z DIN 12880 / klasy 3.2 (opcja) / klasy 3.2 w wersji TOP+
zabezpieczenie
zasilanie 50 Hz [V]
230
5
ilość półek w komorze standard/max
2/2/2/2
gwarancja
producent
* - przy równomiernym obciążeniu całej powierzchni
** - głębokość nie obejmuje przyłącza kabla zasilającego - 50 mm
1 - pojemność użytkowa komory jest zawsze mniejsza
2 - dodatkowe wewnętrzne drzwi szklane
3 - wymiary w wersji z drzwiami podwójnymi są zawsze mniejsze
2/2/2/2/2/2
3/4/3/4
3/4/3/4
3/4/4/6
3/4/3/4
2/6/2/6
24 miesiące
POL-EKO-APARATURA
4 - stabilność mierzona w geometrycznym środku komory
5 - "standard" ilość półek uwzględniona w cenie urządzenia,
6 - "max" maksymalna ilość półek jaką można umieścić w urządzeniu
5
CHL
Paremetry
Funkcje
z tworzywa sztucznego (ZLN 75, 145, 180)
1.
z aluminium
2.
ze stali nierdzewnej (ST/CHL INOX; ZLN 85+, ZLN-T)
3.
z blachy malowanej proszkowo
4.
ze stali nierdzewnej (ST/CHL INOX; ZLN 85+, ZLN-T INOX)
5.
naturalny
6.
wnętrze komory
obudowa
obieg powietrza
regulacja obrotów wentylatora
wymuszony
7.
0...100% (CL/SL 15-240 i SR 53-240)
8.
10...100% (CL/SL/SR 400-1000)
automatyczne wyłączenie wentylatora po zakończeniu programu
programowanie stopnia otwarcia kominka wentylacyjnego
11.
układ
grzewczy
12.
chłodzący
13.
funkcja rozmrażania
14.
funkcja automatycznego odszraniania podczas pracy urządzenia
15.
graficzny wyświetlacz
LCD
dotykowy, graficzny 5.7” LCD
mikroprocesorowy sterownik temperatury (i wilgotności w KK; i światła w urządzeniach z opcją FIT i FOT)
możliwość ustawienia priorytetu
16.
17.
18.
jednosegmentowy
19.
sześciosegmentowy
20.
wielosegmentowy (maksymalnie 10 000)
21.
temperatury
22.
czasu (ST i IL w STD z opcją FOT/FIT)
23.
jednego
25.
trzech
26.
profil czasowo-temperaturowy (wilgotności w KK, światła w urządzeniach z opcją FIT i FOT)
możliwość cyklicznego powtarzania nastawionego programu
możliwość zapamiętywania dowolnych programów Użytkownika
nastawienie opóźnienia startu pracy urządzenia
24.
dwudziestu
27.
1 min...99:59 h
28.
data/czas
29.
nastawienie czasu osiągania zadanej temperatury
1 min...99:59 h
30.
regulacja czasu utrzymania każdej z zadanych temperatur
(wilgotności w KK, światła w urządzeniach z opcją FIT i FOT)
1 min...99:59 h
31.
1 min...999:59 h
32.
możliwość przeglądu zadanych i bieżących parametrów podczas pracy urządzenia
33.
rejestracja średniej, min i max wartości temperatury (i wilgotności w KK) dla każdego segmentu (niedostępne dla ZLN 75, 145, 180)
34.
sygnalizacja dźwiękowa przekroczenia zadanej temperatury (i wilgotności w KK)
zabezpieczenie temperaturowe zgodne z DIN 12880
35.
klasa:
36.
sygnalizacja uszkodzenia czujnika temperatury (i wilgotności w KK)
37.
kontrola zaniku napięcia
38.
zegar czasu rzeczywistego
39.
alarm dźwiękowy
40.
pamięć wyników pomiarowych
41.
otwór do wprowadzenia zewnętrznego czujnika (średnica: 30 mm) (opcja dla ZLN 75, 145, 180)
42.
zamknięcie na klucz (opcja dla ZLN 75, 145, 180)
43.
sygnalizacja otwartych drzwi
44.
interfejs umożliwiający podłączenia do komputera
6
9.
10.
RS 232
45.
USB
46.
możliwość podłączenia do sieci Ethernet oraz zdalny dostęp przez internet
47.
funkcja self-check (autokontrola)
48.
funkcja Administratora
49.
kontrola dostępu poprzez logowanie
50.
e-mail info
51.
protokół sprawdzenia urządzenia względem geometrycznego środka komory
(dla: ZL w -10°C; CHL w +4°C; KK w +25°C i 60% rH; ST, CL, IL w +37°C; SL w +105°C; SR w +170°C)
52.
24 miesiące gwarancji
53.
oznaczenie CE
54.
producent posiada certyfikat zg. z PN-EN ISO 9001
55.
Parametry
ST
P*
CHL
TOP+
P*
TOP+
ZL
SL
IL
CL
STD
TOP+
STD
TOP+
o
o
STD
TOP+
SR
STD
KK
TOP+
CHL
1.
2.
3.
4.
5.
6.
7.
8.
9.
o
o
10.
11.
12.
13.
14.
15.
o
o
o
o
1.0
3.3
1.0
3.2
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
2.0
3.1
2.0
3.3
2.0
3.1
2.0
3.3
o
o
o
o
o
o
o
o
37.
39.
40.
41.
42.
43.
44.
45.
46.
47.
48.
49.
52.
53.
54.
55.
o - opcja
51.
- jest w standardzie
50.
* - wersja podstawowa szaf termostatycznych i chłodziarek laboratoryjnych
38.
7
CHL
Opcje i akcesoria
ST
Opcje i akcesoria
P
6
CHL
TOP+
P
6
TOP+
ZL
CL
STD
IL
TOP+
STD
SL
TOP+
STD
TOP+
SR
KK
STD
TOP+
s
wewnętrzne drzwi szklane1, 5
zewnętrzne drzwi szklane
drzwi z oknem wizyjnym
Numer
zam.
*/C
*/A
1, 8
*/A
4, 7
wewnętrzne gniazdo sieciowe1, 5
GNZ
OWW
oświetlenie wewnętrzne1, 4, 5
s
1, 12
zamknięcie na klucz
s
s
s
s
ZKL
*/P
1
półka druciana
*/P INOX
półka druciana ze stali nierdzewnej1, 9
*/PP
półka perforowana1
półka szklana
*/PS
półka wzmocniona
*/PW
3
ST/70
1
rozszerzenie temperatury do +70°C
wersja wzmocniona
12
*/W
wersja niskotemperaturowa1, 10
*/T
fotoperiod - FOT1
*/FOT
*/FIT
11
fitotron - FIT
s
funkcja automatycznego odszraniania
zabezpieczenie temperaturowe
1
zg. z DIN 12880
3.3
s
(3.3)
3.2
s
(3.2)
3.1
s
(3.1)
3.3
s
(3.3)
3.1
s
(3.1)
3.1
s
(3.3)
*PLUS
*/**
kuwety ze stali nierdzewnej
KUW GN */*
szuflady ze stali nierdzewnej
*/SW
PHR
5
pomiar wilgotności
LOD
licznik otwartych dni1
s
sterowanie wentylatorem
s
s
s
s
s
s
s
s
s
ST/CHL WENT
PT100
dodatkowy czujnik temperatury Pt 100
filtr świeżego powietrza (HEPA)
HEPA
1
RS422
1
RS485
interfejs RS 422 (zamiast RS 232)
interfejs RS 485 (zamiast RS 232)
QLK*
kółka jezdne
*/S, */INOX
2
stolik z kołkami jezdnymi
kabel RS 2321
RSK
1
RSK/422
1
RSK/485
kabel RS 422
kabel RS 485
1
USBK
kabel USB
EasyLab-T PLUS
oprogramowanie EasyLab-T PLUS
EPSON
drukarka igłowa
KAFKA
drukarka termiczna “Kafka”
BRT/9/L
1
wzorcowanie komory w 9 punktach
BRT/5/L
wzorcowanie komory w 5 punktach na półce1
kwalifikacje IQ, OQ, PQ
IQ/OQ/PQ
zdalne powiadamianie przez SMS 1, 12
SMS INFO
1
zbiornik na wodę dejonizowaną
KK/Z
kuweta na wodę zużytą
KK/K
czujnik poziomu wody
KK/CP
niezależne sterowanie dla półek FIT11
FIT/R3
* - model (np.: ST 1+, IL 53, ZL 75)
** - rodzaj zabezpieczenia temperaturowego (np. 3.1)
1 - w przypadku urządzeń dwukomorowych opcja dostępna dla każdej komory oddzielnie
2 - niedostępne dla: 400, 500, 700, 750, 1200, 1000 i 350/350, ST/CHL 4+ i 5+
3 - tylko dla ZL 75, 145, 180
4 - w przypadku urządzeń SL, temperatura maksymalna obniżona jest do +250ºC,
opcja niedostępna dla CL/SL 15/32
5 - w przypadku urządzeń CL/IL w wersji TOP+, temperatura maksymalna jest obniżona do +70ºC
6 - wersja podstawowa szaf termostatycznych
8
7 - dla komór KK 115, 240, 400, 750
8 - dla komór KK 500, 700, 1200
9 - dla ZLN 85+
10 - dla CHL 500, 700, 1200, 1450 i 350/350
11 - szafy ST 500, 700, 1200, 1450
12 - z wyjątkiem ZL 75, 145, 180
s - jest w standardzie
- opcja dostępna
