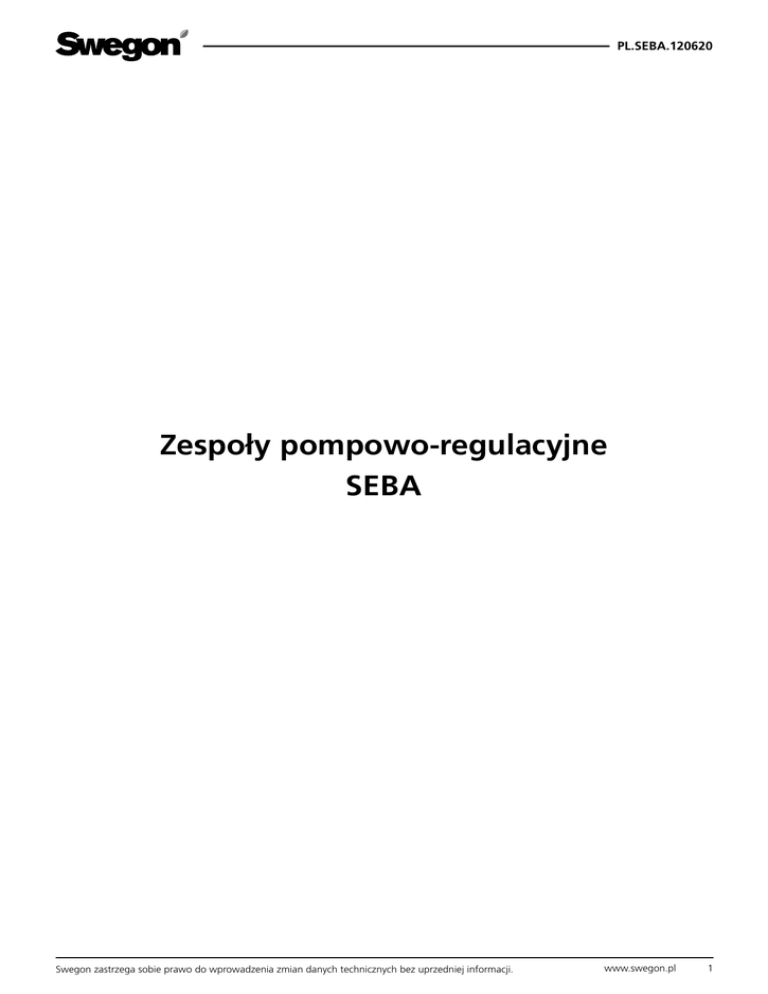

Zespoły pompowo-regulacyjne SEBA

Transkrypt

PL.SEBA.120620
Zespoły pompowo-regulacyjne
SEBA
Swegon zastrzega sobie prawo do wprowadzenia zmian danych technicznych bez uprzedniej informacji.
www.swegon.pl
1
PL.SEBA.120620
Informacje ogólne
Montaż
SEBA to kompletny zespół pompowo-regulacyjny, służący
do regulacji wydajności nagrzewnic lub chłodnic wodnych.
Zespół ten stosowany jest w układach hydraulicznych,
w których opory przepływu przez zawór regulacyjny pokrywa pompa obiegu wtórnego.
Uwaga! Zespół regulacyjno-pompowy powinien być zamontowany w pomieszczeniu suchym i mrozoodpornym.
W skład zespołu wchodzą: pompa wodna obiegu wtórnego z regulacją wydajności, 3-drogowy zawór regulacyjny
(siłownik zaworu opcja dodatkowa dla central innych niż
GOLD lub central bez układu automatyki ELQA), zawory
odcinające, zawór z nastawą wstępną i wyjściami pomiarowymi po stronie wtórnej, zawór zwrotny, zawór spustowy
oraz komplet termometrów.
Zespół SEBA oferowany jest w 5 wielkościach. Króćce podłączeniowe zespołu są średnicy od 25 do 80 mm.
Do średnicy 65 mm króćce posiadają połączenia gwintowane, a powyżej tej średnicy połączenia kołnierzowe.
Zespoły wyposażone są standardowo w metalową obudowę malowaną proszkowo i posiadającą izolację termiczną.
Pokrywę obudowy można w prosty sposób zdemontować
w razie konieczności przeprowadzenia przeglądu lub serwisu.
Aby zapewnić bezusterkową pracę pompy zespołu pompowo-regulacyjnego należy przed zespołem po stronie zasilania zainstalować filtr siatkowy o min. ilości oczek 200/cm2.
Jest to również warunek gwarancji pompy.
Pompa może pracować wyłącznie pod warunkiem
napełnionego i odpowietrzonego układu czynnikiem wodnym (wirnik pompy jest łożyskowany wodą, jej brak powoduje zatarcie).
Podłączenia przewodów wodnych do zespołu powinno być
dokonywane zgodnie z obowiązującymi zasadami podłączeń przewodów wodnych oraz powinno być wykonywane przez wykwalifikowany personel.
Podłączenie elektryczne pompy wodnej oraz siłownika
zaworu regulacyjnego zespołu powinno być zgodne z wytycznymi zamieszczonymi przy danych technicznych tych
urządzeń.
Podłączenia elektryczne oraz sterowania powinny być wykonane przez wykwalifikowany personel.
Dostawa
Zespoły SEBA dostarczane są na specjalnie przygotowanej
palecie, zabezpieczone folią techniczną.
Zespoły pompowe wyposażone są przy dostawie w metalowe konsole i profile pozwalające na montaż ich na ścianie
lub podłodze.
Zespół powinien być montowany w pozycji z siłownikami
w górę lub w bok. Nie wolno montować zespołu w pozycji
z siłownikami w dół.
2
www.swegon.pl
PL.SEBA.120620
Dobór zespołu pompowo-
regulacyjnego
Strona pierwotna (obieg pompy głównej)
W celu zapewnienia poprawnej regulacji, dyspozycyjna
różnica ciśnień przed zespołem powinna wynosić od 8
do 15 kPa. W wypadku jeśli jest ona większa, należy
ją zdławić zaworem równoważącym do wymaganej
wartości (zawór równoważący po stronie pierwotnej
jako wyposażenie dodatkowe). Dyspozycyjna różnica
ciśnień powinna być równa lub większa od spadku
ciśnienia przy przepływie przez stronę pierwotną
zespołu SEBA. Dyspozycyjną różnicę ciśnień można
odczytać z wykresu nr 1 i 2 na następnej stronie tego
katalogu.
Strona wtórna (obieg nagrzewnicy lub chłodnicy)
Wysokość podnoszenia pompy zespołu powinna być
równa oporom przepływu przez nagrzewnicę lub
chłodnicę, oporom rurociągów oraz oporom strony
wtórnej zespołu SEBA. Opory przepływu przez stronę
wtórną zespołu SEBA w zależności od średnicy króćców, określa się z wykresu nr 3 na stronie trzeciej.
W wypadku, gdy wysokość podnoszenia pompy jest
zbyt duża, nadwyżkę ciśnienia można zdławić zaworem z nastawą wstępną zamontowanym na króćcu
po stronie wtórnej (wyposażenie dodatkowe).
Wyposażenie dodatkowe
- zawór równoważący zamontowany po stronie wtórnej
- wykonanie zewnętrzne
- siłownik zaworu trójdrogowego dla central innych niż GOLD lub central bez układu automatyki ELQA nie jest w dostawie
Specyfikacja
Zespół pompowo-regulacyjny SEBA-3-aa-b-cc-ddd-e-f-g-h-i
Średnice króćców podłączeniowych
25
=11
32
=12
50
=13
65
=14
80
=15
Strona wyjścia króćców
prawa
=3
lewa
=4
Wartość kvs zaworu regulacyjnego
0,63 =21
1,0
=22
1,6
=23
2,5
=24
4,0 =25
6,3 =26
10
=27
16
=28
25
=29
40
=30
49
=31
78 =32
Typ pompy
MAGNA 25-60 =301
MAGNA 25-80 =302
MAGNA 3 32-120F =303
MAGNA 3 50-60F =304
MAGNA 3 50-120F =305
MAGNA 3 80-60F =306
Zawór regulacyjny
bez
z
=0
=1
Izolacja chłodnicza
bez
z
=0
=1
Siłownik zaworu regulacyjnego
bez
z
=0
=1
Termiczne
zabezpieczenie
pompy
bez
z
=0
=1
Wykonanie
zawnętrzne
bez
z
=0
=1
www.swegon.pl
Schemat zespołu, rodzaje wykonań
Kod b: 3
Kod b: 4
Zespół można montować obrócony o 90°.
3
PL.SEBA.120620
Wykres doboru zespołu SEBA - strona pierwotna
Wykres nr 1
DN 25, 32
Spadek ciśnienia
Średnica króćca
Przepływ wody
Wykres nr 2
DN 50, 65, 80
Średnica króćca
49
78
Spadek ciśnienia
10
0.3
Przepływ wody
Przykład doboru - strona pierwotna
Dane: dyspozycyjna różnica ciśnień pompy po stronie pierwotnej = 15 kPa; przepływ wody = 2.5 l/s.
Spadek ciśnienia przy przepływie przez stronę pierwotną zespołu powinien być równy dyspozycyjnej różnicy ciśnień.
Charakterystyki hydrauliczne strony pierwotnej zespołu dla danej wartości kvs zaworu i średnicy króćców naniesione są na
wykres w p
ostaci pochyłych prostych.
Na wykresie nr 2 poprowadzić poziomą linię od wartości dyspozycyjnej różnicy ciśnień 15 kPa oraz pionową linią prowadzoną od wartości zadanego przepływu 2.5 l/s. W miejscu przecięć się tych dwóch linii wybrać najbliższą prostą kvs, w tym przypadku prostą odpowiadającą wartości kvs 25 i średnicy króćców DN 50.
Zespół powinien być wyposażony w zawór z nastawą wstępną po stronie pierwotnej.
4
www.swegon.pl
PL.SEBA.120620
Wykres doboru zespołu SEBA - strona wtórna
Wykres nr 3
DN 25-80
Średnica króćców DN
kPa
32
25
100
80
50
80
65
Spadek ciśnienia/ Wysokość podnoszenia
60
40
30
20
15
10
6
4
3
2
1
0.1
0.2
0.3
0.4
0.5
1
2
3
4
5
20 l/s
10
Przepływ wody
Przykład cd. - strona wtórna
Przepływ wody: 2.5 l/s
Opory przepływu przez nagrzewnicę i rurociągi: 10 kPa
Zespół SEBA o średnicy króćców DN 50 (dobrany na poprzedniej stronie)
1.Poprowadzić pionową linię na wykresie pompy od wartości zadanego przepływu Q czynnika do przecięcia
z prostą odpowiadającą zespołowi SEBA o średnicy króćców DN 50. Na lewej osi odczytać spadek ciśnienia przy przepływie przez stronę wtórną zespołu, w tym przypadku 13 kPa. Odczytaną wartość dodać do oporów przepływu przez nagrzewnicę i rurociągi (10 + 13 = 23 kPa).
2.Dobór pompy. Na charakterystyce wyznaczyć punk przeciącia linii zadanego przepływu czynnika oraz wyliczoną w punktcie 1. sumę oporów układu. Wyznaczony punkt powinien znajdować się w środkowej części zakresu pracy pompy.
Dobór zespołów pompowo regulacyjnych SEBA na przepływy większe niż 10 l/s odbywa się na oddzielne zapytanie.
W tym celu prosimy każdorazowo kontaktować się z biurami techniczno-handlowymi Swegon Sp. z o.o.
www.swegon.pl
5
Nazwa firmy:
Autor:
Telefon:
Fax:
Dane:
Opis
Wartość
Nazwa produktu:
Nr katalogowy:
Numer EAN:
MAGNA 25-60
96281022
5700830268889
Techniczne:
H max:
Klasa TF:
Dopuszczenia na tabliczce znamionowej:
60 dm
110
CE,TSE,PCT
Materiały:
Korpus pompy:
MAGNA 25-60, 50Hz
Ciecz tłoczona = Woda
Temperatura cieczy = 2 °C
Gęstość = 999.9 kg/m3
7,0
6,0
5,5
Wirnik:
Żeliwo szare
EN-JL1040
ASTM 35 B - 40 B
Kompozyt, PES
Instalacja:
Zakres temperatury otoczenia:
Maksymalne ciśnienie pracy:
Przyłącze rurowe:
Długość montażowa:
0 .. 40 °C
10 bar
G 1 1/2
180 mm
Ciecz:
Zakres temperatury cieczy:
Temperatura cieczy:
Gęstość:
2 .. 95 °C
2 °C
999.9 kg/m3
Dane elektryczne:
Moc wejściowa-P1:
Max. zużycie prądu:
Częstotliwość podstawowa:
Napięcie nominalne:
Rodzaj ochrony (IEC 34-5):
Klasa izolacji (IEC 85):
10 .. 85 W
0.09 .. 0.6 A
50 Hz
1 x 230-240 V
X4D
F
5,0
4,5
4,0
3,5
3,0
2,5
2,0
1,5
Układy sterowania:
Położenie skrzynki zaciskowej:
3H
Inne:
Masa netto:
Masa:
Klasa energetyczna:
4.22 kg
5.4 kg
A
www.swegon.pl
H
[m]
6,5 100 %
Wydrukowane z Grundfos CAPS [2012.05.065]
6
PL.SEBA.120620
-
40 %
1,0
0,5
0
0
1
2
3
4
5
6
7
Q [m3/h]
1/1
Nazwa firmy:
Autor:
Telefon:
Fax:
Dane:
Opis
Nazwa produktu:
Nr katalogowy:
Numer EAN:
Techniczne:
H max:
Klasa TF:
Materiały:
Korpus pompy:
Wartość
MAGNA 25-80
97691265
5710621613675
H
[m]
MAGNA 25-80, 50Hz
10
9
80 dm
110
CE,TSE,PCT
PL.SEBA.120620
-
100 %
8
7
Wirnik:
Żeliwo szare
EN-JL1040
ASTM 35 B - 40 B
Kompozyt, PES
Instalacja:
Przyłącze rurowe:
0 .. 40 °C
10 bar
G 1 1/2
180 mm
5
Ciecz:
Temperatura cieczy:
Gęstość:
2 .. 95 °C
2 °C
999.9 kg/m3
Dane elektryczne:
Moc wejściowa-P1:
10 .. 140 W
0.1 .. 0.98 A
50 Hz
1 x 230-240 V
X4D
F
6
4
3
2
Układy sterowania:
Położenie skrzynki zaciskowej:
3H
Inne:
Masa:
Objętość wysyłkowa:
Klasa energetyczna:
5.3 kg
0.012 m3
A
34 %
1
0
0
1
2
3
4
5
6
7
8
9
Q [m3/h]
1/1
www.swegon.pl
7
Nazwa firmy:
Autor:
Telefon:
Fax:
Dane:
Opis
Wartość
MAGNA3 32-120 F
97924259
5710626493340
14
Techniczne:
H max:
Klasa TF:
Model:
120 dm
110
CE,VDE,PCT
A
12
Wirnik:
Żeliwo szare
EN-GJL-250
ASTM A48-250B
PES 30%GF
Instalacja:
Kołnierz standardowy:
Przyłącze rurowe:
Ciśnienie:
0 .. 40 °C
10 bar
DIN
DN 32
PN6/10
220 mm
13
11
9
8
7
6
5
4
Ciecz:
Temperatura cieczy:
Gęstość:
-10 .. 110 °C
2 °C
999.9 kg/m3
Dane elektryczne:
Moc wejściowa-P1:
15 .. 336 W
0.18 .. 1.5 A
50 Hz
1 x 230 V
X4D
F
Inne:
Label:
Energy (EEI):
Masa netto:
Masa:
Grundfos Blueflux
0.18
15.3 kg
17.1 kg
0.04 m3
www.swegon.pl
MAGNA3 32-120 F, 50Hz
10
8
H
[m]
Nazwa produktu:
Nr katalogowy:
Numer EAN:
Materiały:
Korpus pompy:
PL.SEBA.120620
-
3
2
1
0
0
2
4
6
8
10
12
14
16
18 Q [m3/h]
1/1
Nazwa firmy:
Autor:
Telefon:
Fax:
Dane:
Opis
Wartość
Nazwa produktu:
Nr katalogowy:
Numer EAN:
MAGNA3 50-80 F
97924282
5710626493579
Techniczne:
H max:
Klasa TF:
Model:
80 dm
110
CE,VDE,PCT
A
Materiały:
Korpus pompy:
PL.SEBA.120620
-
H
[m]
MAGNA3 50-80 F, 50Hz
9,0
8,5
8,0
7,5
7,0
6,5
Wirnik:
Żeliwo szare
EN-GJL-250
ASTM A48-250B
PES 30%GF
Instalacja:
Przyłącze rurowe:
Ciśnienie:
0 .. 40 °C
10 bar
DIN
DN 50
PN6/10
240 mm
6,0
5,5
5,0
4,5
4,0
3,5
3,0
2,5
Ciecz:
Temperatura cieczy:
Gęstość:
-10 .. 110 °C
2 °C
999.9 kg/m3
Dane elektryczne:
Moc wejściowa-P1:
21 .. 325 W
0.22 .. 1.46 A
50 Hz
1 x 230 V
X4D
F
Inne:
Label:
Energy (EEI):
Masa netto:
Masa:
Grundfos Blueflux
0.18
17.7 kg
19.7 kg
0.046 m3
2,0
1,5
1,0
0,5
0
0
5
10
15
20
25
Q [m3/h]
1/1
www.swegon.pl
9
Nazwa firmy:
Autor:
Telefon:
Fax:
Dane:
Opis
Wartość
Nazwa produktu:
Nr katalogowy:
Numer EAN:
MAGNA3 50-120 F
97924291
5710626493661
Techniczne:
H max:
Klasa TF:
Model:
120 dm
110
CE,VDE,PCT
A
Materiały:
Korpus pompy:
Wirnik:
Żeliwo szare
EN-GJL-250
ASTM A48-250B
PES 30%GF
Instalacja:
Przyłącze rurowe:
Ciśnienie:
0 .. 40 °C
16 bar
DIN
DN 50
PN16
280 mm
Ciecz:
Temperatura cieczy:
Gęstość:
-10 .. 110 °C
2 °C
999.9 kg/m3
Dane elektryczne:
Moc wejściowa-P1:
20 .. 536 W
0.22 .. 2.37 A
50 Hz
1 x 230 V
X4D
F
Inne:
Label:
Energy (EEI):
Masa netto:
Masa:
Grundfos Blueflux
0.18
18.2 kg
20.3 kg
0.046 m3
www.swegon.pl
H
[m]
MAGNA3 50-120 F, 50Hz
13
12
11
10
9
8
7
10
PL.SEBA.120620
-
6
5
4
3
2
1
0
0
5
10
15
20
25
30
Q [m3/h]
1/1
Nazwa firmy:
Autor:
Telefon:
Fax:
Dane:
Opis
Wartość
Nazwa produktu:
Nr katalogowy:
Numer EAN:
MAGNA3 80-60 F
97924307
5710626493821
Techniczne:
H max:
Klasa TF:
Model:
60 dm
110
CE,VDE,PCT
A
Materiały:
Korpus pompy:
PL.SEBA.120620
-
H
[m]
MAGNA3 80-60 F, 50Hz
6,5
6,0
Wirnik:
Żeliwo szare
EN-GJL-250
ASTM A48-250B
PES 30%GF
Instalacja:
Przyłącze rurowe:
Ciśnienie:
0 .. 40 °C
6 bar
DIN
DN 80
PN6
360 mm
Ciecz:
Temperatura cieczy:
Gęstość:
-10 .. 110 °C
2 °C
999.9 kg/m3
Dane elektryczne:
Moc wejściowa-P1:
24 .. 530 W
0.26 .. 2.35 A
50 Hz
1 x 230 V
X4D
F
Inne:
Label:
Energy (EEI):
Masa netto:
Masa:
Grundfos Blueflux
0.17
26.7 kg
29.1 kg
0.072 m3
5,5
5,0
4,5
4,0
3,5
3,0
2,5
2,0
1,5
1,0
0,5
0
0
5
10
15
20
25
30
35
40
45 Q [m3/h]
1/1
www.swegon.pl
11
PL.SEBA.120620
Wymiary
F
E
B
D
C
A
Schemat zespołu
Nagrzewnica/
chłodnica
Zasilanie
wody
z zewnątrz
12
SEBA
DN
Króćce
A
B
C
D
E
F
Waga, kg
11
25
480
370
110
200
130
130
30
12
32
480
370
110
200
130
130
35
13
50
675
600
175
300
200
200
55
14
65
675
600
190
300
200
200
120
15
80
1035
1045
245
400
500
300
200
www.swegon.pl
PL.SEBA.120620
Gwarancje
Swegon Sp. z o.o. udziela gwarancji prawidłowej pracy zespołu pompowo-regulacyjnego. Aby zachować warunki gwarancji zespół powinien być zainstalowany oraz serwisowany wg wskazówek zawartych w tej instrukcji.
Ponadto przy montażu oraz serwisie zespołu pompowo-regulacyjnego należy również uwzględnić zalecenia producentów pomp Willo oraz siłowników i zaworów wodnych.
Informacje o serwisie
W przypadku urządzeń chłodniczych, o klasie urządzenia w równym stopniu decyduje jakość samego produktu, jak i usługa serwisowa związana z jego uruchomieniem i eksploatacją. Szybko działająca ekipa serwisowa, potrafiąca
sprawnie doradzać klientowi w zakresie konserwacji urządzeń i ich prawidłowej eksploatacji, tworzy rzeczywisty obraz marki na rynku.
Serwis Swegon posiada ponad 20-letnie doświadczenie w obsłudze systemów wentylacji i klimatyzacji. Wraz z rozbudowaniem zakresu sprzedaży o dział chłodniczy, utworzony został dodatkowy pion, specjalizujący się w serwisowaniu agregatów i urządzeń chłodniczych. Również w tym przypadku oparliśmy się o fachowców działających
w branży od wielu lat. Dodatkowo mamy możliwość skorzystania z wiedzy i doświadczenia specjalistów zatrudnionych
bezpośrednio w działach produkcyjnych i serwisowych zakładów macierzystych Swegon.
Ciągły i dynamiczny rozwój naszej firmy idzie w parze z zagwarantowaniem najwyższej jakości usług serwisowych. Optymalizacja pracy urządzeń, stanowiąca o faktycznej energooszczędności w trakcie ich użytkowania, w dużej mierze decyduje o końcowej ocenie i zadowoleniu klienta.
Działamy na terenie całej Polski
Zapewnienie szybkiej i efektywnej obsługi serwisowej jest naszym
najwyższym priorytetem. Dlatego stworzyliśmy liczne punkty serwisowe
na terenie całego kraju, co pozwala na niemal natychmiastową reakcję w przypadku zgłoszenia awarii.
Gdynia
Gorzów
Wlkp. Tarnowo Podg.
Najkorzystniejszą formą współpracy z naszym serwisem jest podpisanie
długoterminowej umowy serwisowej. Odpowiedzialność za niezawodną
pracę oraz terminowe przeglądy spoczywa wówczas na naszych
pracownikach. Na bieżąco korygowane są również nastawy pracy urządzeń w zależności od aktualnych potrzeb.
Warszawa
Łódź
Wrocław
Siedzibą główną Swegon Sp. z o.o. jest Tarnowo Podgórne koło Poznania, tam również znajduje się magazyn części i główna baza serwisu.
Lublin
Katowice
Kraków
Swegon Sp. z o.o.
62-080 TARNOWO PODGÓRNE k. POZNANIA
ul. Owocowa 23
tel. (61) 816 87 00; fax (61) 814 63 54
http://www.swegon.pl
e-mail: [email protected]
ODDZIAŁY:
GDYNIA
GORZÓW Wlkp.
KATOWICE
KRAKÓW
LUBLIN
ŁÓDŹ
WARSZAWA
WROCŁAW
tel. (58) 624 80 51;
tel. (95) 735 07 01;
tel. 608 075 144;
tel. (12) 260 12 90;
tel. (81) 448 20 05;
tel. (42) 632 64 07;
tel. (22) 531 66 77;
tel. (71) 310 05 90;
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
www.swegon.pl
13

Zespoły pompowo-regulacyjne SEBA

Transkrypt

Podobne dokumenty

Defensor ABS3

Data dodania: 22.12.2011 29 września w hotelu Gromada w

akustik - Swegon

Hotel Solution

Prezentacja firmy

Rozwiązania klimatyzacyjne w budownictwie ekologicznym
