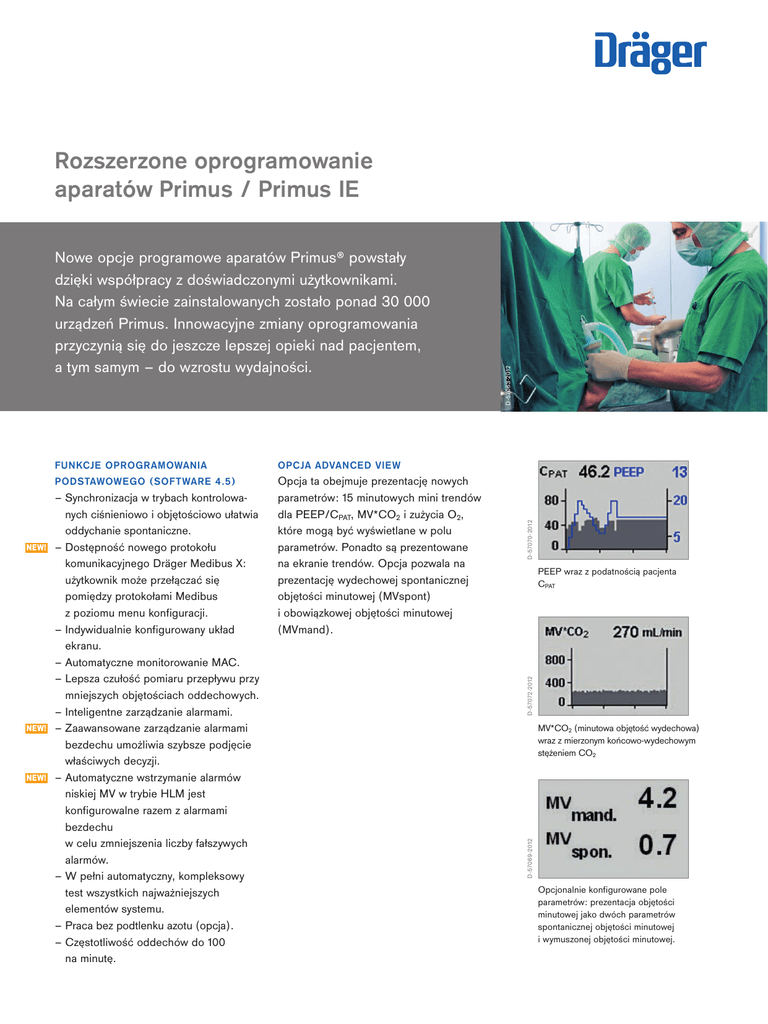

Rozszerzone oprogramowanie aparatów Primus / Primus IE

NEW!
NEW!
PODSTAWOWEGO (SOFTWARE 4.5)
Opcja ta obejmuje prezentację nowych
parametrów: 15 minutowych mini trendów
dla PEEP/CPAT, MV*CO2 i zużycia O2,
które mogą być wyświetlane w polu
parametrów. Ponadto są prezentowane
na ekranie trendów. Opcja pozwala na
prezentację wydechowej spontanicznej
objętości minutowej (MVspont)
i obowiązkowej objętości minutowej
(MVmand).
– Synchronizacja w trybach kontrolowanych ciśnieniowo i objętościowo ułatwia
oddychanie spontaniczne.
– Dostępność nowego protokołu
komunikacyjnego Dräger Medibus X:
użytkownik może przełączać się
pomiędzy protokołami Medibus
z poziomu menu konfiguracji.
– Indywidualnie konfigurowany układ
ekranu.
– Automatyczne monitorowanie MAC.
– Lepsza czułość pomiaru przepływu przy
mniejszych objętościach oddechowych.
– Inteligentne zarządzanie alarmami.
– Zaawansowane zarządzanie alarmami
bezdechu umożliwia szybsze podjęcie
właściwych decyzji.
– Automatyczne wstrzymanie alarmów
niskiej MV w trybie HLM jest
konfigurowalne razem z alarmami
bezdechu
w celu zmniejszenia liczby fałszywych
alarmów.
– W pełni automatyczny, kompleksowy
test wszystkich najważniejszych
elementów systemu.
– Praca bez podtlenku azotu (opcja).
– Częstotliwość oddechów do 100
na minutę.
D-57070-2012
OPCJA ADVANCED VIEW
PEEP wraz z podatnością pacjenta
CPAT
D-57072-2012
NEW!
FUNKCJE OPROGRAMOWANIA
MV*CO2 (minutowa objętość wydechowa)
wraz z mierzonym końcowo-wydechowym
stężeniem CO2
D-57069-2012
Nowe opcje programowe aparatów Primus® powstały
dzięki współpracy z doświadczonymi użytkownikami.
Na całym świecie zainstalowanych zostało ponad 30 000
urządzeń Primus. Innowacyjne zmiany oprogramowania
przyczynią się do jeszcze lepszej opieki nad pacjentem,
a tym samym – do wzrostu wydajności.
D-57063-2012
Rozszerzone oprogramowanie
aparatów Primus / Primus IE
Opcjonalnie konfigurowane pole
parametrów: prezentacja objętości
minutowej jako dwóch parametrów
spontanicznej objętości minutowej
i wymuszonej objętości minutowej.
02 |
ROZSZERZONE OPROGRAMOWANIE APARATÓW PRIMUS / PRIMUS IE
OPCJA ADVANCED MONITORING
nadwyżka
optymalnie przepływ ŚG
Rejestr konsumpcji świeżych gazów
i gazów anestetycznych
Zintegrowany elektroniczny ekonometr
– Kalkulacja konsumpcji i zużycia
anestetyków wziewnych przez pacjenta.
– Prezentacja w dzienniku zdarzeń
konsumpcji świeżych gazów na
przypadek.
– Elektroniczny ekonometr prezentuje
efektywność zużycia świeżych gazów.
Zintegrowany “trener niskiego
przepływu” pomaga w zmniejszeniu
kosztów.
– Automatyczne, wstępne ustawienie
początkowych parametrów wentylacji
pacjenta na podstawie wprowadzonej
idealnej masy ciała.
D-57073-2012
D-57071-2012
D-57067-2012
deficyt
Prezentacja pętli: ciśnienie/objętość
i objętość/przepływ
– Pętle ciśnienie/objętość i objętość/
przepływ: szybka analiza zmian
mechaniki płuc dzięki jednoczesnej
prezentacji pętli aktualnej i referencyjnej. Dodatkowo, wyświetlane są
odpowiednie parametry obu pętli.
OPCJA ADVANCED VENTILATION
D-57068-2012
– Tryb wspomagania ciśnieniowego (PS)
jest głównym elementem tej opcji.
– PS może być używane jako samodzielny
tryb wentylacji, jak i w połączeniu z
synchronizowanymi trybami wentylacji
kontrolowanej objętościowo i
ciśnieniowo.
– Wszystkie parametry wentylacji
mechanicznej przy PS, takie jak: ΔPPS, PEEP, CzęstMIN i Wyzwalacz,
mogą być bezpośrednio wybrane i dostosowane.
– Opcja PS obejmuje wentylację
bezdechu, która może być uruchomiona poprzez ustawienie minimalnej
częstotliwości oddychania.
– Objętość oddechowa od 5 ml w trybie
wentylacji kontrolowanej objętościowo.
– W trybie ciągłego dodatniego ciśnienia
w drogach oddechowych CPAP można
utrzymywać stały poziom dodatniego
ciśnienia końcowo-wydechowego
PEEP.
OPCJA AUTOFLOW
D-9391-2009
Tryb Volume AutoFlow (AF) łączy zalety
wentylacji kontrolowanej objętościowo
i ciśnieniowo. Ten tryb zmniejsza
przepływ wdechowy w celu zapewnienia
możliwie najniższego ciśnienia bez
skoków ciśnienia.
– Gwarantowana objętość oddechowa.
– Automatyczna adaptacja ciśnienia
wdechowego do zmieniających się
warunków w płucach.
– Wentylacja chroniąca płuca – nawet
trybie kontrolowanym objętościowo.
– Tryb AutoFlow może być używany
z synchronizacją i opcjonalnym
wspomaganiem ciśnieniowym.
ROZSZERZONE OPROGRAMOWANIE APARATÓW PRIMUS / PRIMUS IE
DANE TECHNICZNE – PRIMUS® / PRIMUS® IE (SOFTWARE 4.5)
JEDNOSTKA POSTAWOWA
Masa (bez parowników i butli)
Wymiary (W x S x G)
147 kg
138 x 80 x 80 cm
Zasilanie sieciowe i akumulatorowe
Pobór mocy
Zasilanie sieciowe
Zintegrowane zasilanie awaryjne
Typowo 200 W
100–240 V~, 50–60 Hz
Co najmniej 30 minut, do 90 minut w warunkach standardowych
MODUŁ DOSTARCZANIA GAZÓW
Przepływ świeżego gazu
Przepłukiwanie O2 Przepływ bezpieczeństwa O2 Zewnętrzne wyjście świeżych gazów
Parownik
0 oraz 0,2–18 l/min
> 35 l/min
0–12 l/min
Opcja
Uchwyt Dräger lub Selectatec®; uchwyt do zawieszenia dodatkowego parownika (opcja)
RESPIRATOR – PARAMETRY PRACY
Respirator E-vent®
Tryby wentylacji
Sterowany elektronicznie, napędzany elektrycznie
Ręczny, spontaniczny
Kontrolowany objętościowo (IPPV)
Kontrolowany ciśnieniowo (PCV)
Wspomagany ciśnieniowo (PS) (opcja)
AutoFlow (AF) (opcja)
Synchronizowany, kontrolowany objętościowo (SIMV), opcjonalnie z PS
Synchronizowany z gwarantowaną objętością, opcjonalnie z PS
Zakresy parametrów wentylacji
Ograniczenie ciśnienia PMAX (tryb objętościowy)
Ciśnienie wdechowe PINSP (tryb ciśnieniowy)
PEEP (tryb objętościowy)
PEEP (tryb ciśnieniowy)
Objętość oddechowa
Czułość wyzwalania
Częstotliwość oddechowa
Minimalna częstotliwość oddechowa przy wentylacji bezdechu (tryb PS)
Stosunek wdech/wydech I:E
Czas wdechu (TINSP)
Pauza wdechowa (TIP:TINSP)
Przepływ wdechowy
Czas narastania TSLOPE Całkowita nieszczelność systemu
Zintegrowane systemy bezpieczeństwa
(PEEP+10) do 70 hPa
(PEEP+5) do 70 hPa
0 do 20 hPa (maks. PMAX -10 hPa)
0 do 20 hPa (maks. PINSP -5 hPa)
20 do 1400 ml
5 do 1400 ml (opcja)
0,3 do 15 l/min
3 do 100 odd/min
WYŁ, 3 do 20 odd/min
Maks. 5:1
0,2 do 6,7 s
0 do 60 %
Maks. 150 l/min
0 do 2 s (tryb ciśnieniowy i wspomagany ciśnieniowo)
< 150 ml/min przy 30 hPa (automatyczny test szczelności)
Układ kontroli podaży S-ORC: zapewnia co najmniej 25 % obj. O2 w mieszaninie z N2O
Monitorowanie wentylacji
Monitorowanie
Objętość minutowa (MV), objętość oddechowa (VT); częstotliwość oddechowa; wartość szczytowa
ciśnienia, ciśnienie plateau, ciśnienie średnie, ciśnienie PEEP; podatność pacjenta CPAT.
Następujące parametry mogą być wyświetlane w formie krzywych: ciśnienie w drogach oddechowych,
przepływ wdechowy i wydechowy, bargraf dla wydechowej objętości minutowej i objętości oddechowej,
trendy graficzne oraz wartości parametrów mierzonych; automatyczne ustawianie granic alarmowych.
Monitorowanie gazu
Monitorowanie
Ekran respiratora
Wdechowe i wydechowe stężenie O2, N2O, CO2 oraz anestetyków wziewnych (halotan, enfluran,
izofluran, sewofluran, desfluran). Następujące parametry mogą być prezentowane graficznie:
stężenie CO2, O2 oraz anestetyków wziewnych, wirtualne przepływomierze.
Przekątna 12,1 cala, TTF, kolorowy
| 03
ROZSZERZONE OPROGRAMOWANIE APARATÓW PRIMUS / PRIMUS IE
UKŁAD ODDECHOWY
Podgrzewanie systemu oddechowego
Objętość zbiornika pochłaniacza CO2
Tak
Wielorazowy zbiornik 1,5 l
Jednorazowy zbiornik 1,3 l CLIC Absorber Drägersorb 800+
Jednorazowy zbiornik 1,2 l CLIC Absorber Drägersorb Free
ZASILANIE GAZAMI
Zasilanie gazami z sieci centralnej
Zasilanie gazami z butli rezerwowych
O2, N2O, Powietrze / O2, Powietrze (opcja)
O2, N2O
INNE
Interfejsy
Protokoły
Eksport danych
Blat do pisania
Akcesoria dodatkowe
2 x RS-232
Medibus, Medibus X
Wszystkie alarmy, ciśnienie, O2, CO2, dane dotyczące objętości i przepływu świeżych gazów,
parametry wentylacji, krzywa przepływu i krzywa ciśnienia, gazy anestetyczne
Wysuwany
System odprowadzania gazów poanestetycznych (AGSS), ssak do odsysania wydzieliny z dróg
oddechowych, blat do pisania
