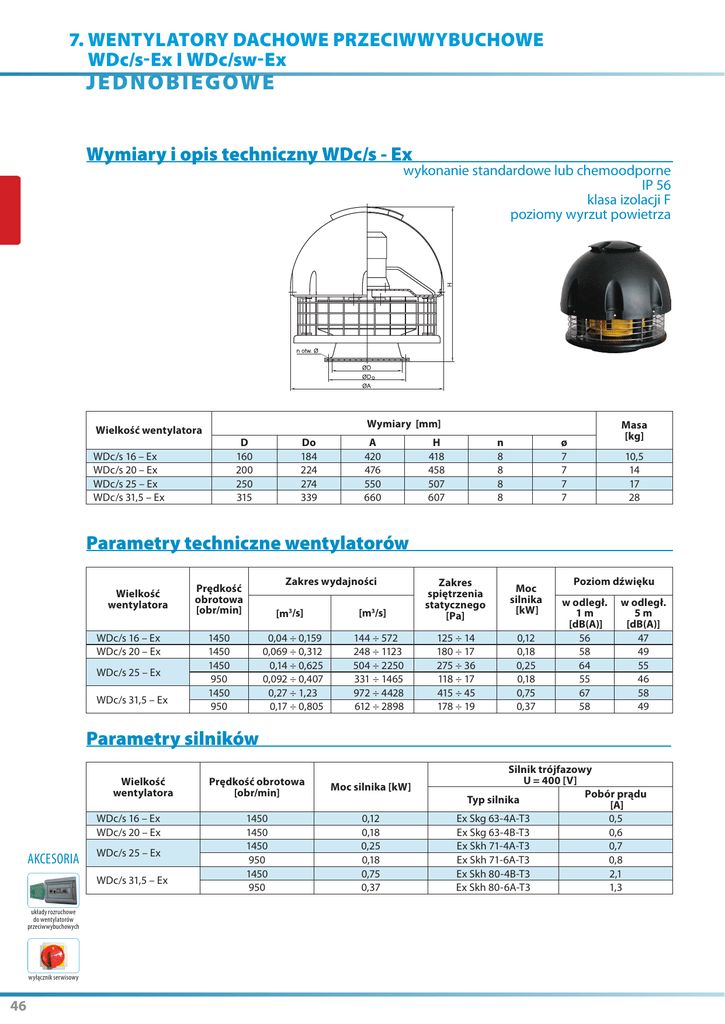

7. Wentylatory dachowe przeciwwybuchowe
WDc/s-Ex i WDc/sw-Ex
J E DNO B I EGOWE
Wymiary i opis techniczny WDc/s - Ex
wykonanie standardowe lub chemoodporne
IP 56
klasa izolacji F
poziomy wyrzut powietrza
Wymiary [mm]
Wielkość wentylatora
D
160
200
250
315
WDc/s 16 – Ex
WDc/s 20 – Ex
WDc/s 25 – Ex
WDc/s 31,5 – Ex
Do
184
224
274
339
A
420
476
550
660
H
418
458
507
607
n
8
8
8
8
Masa
[kg]
ø
7
7
7
7
10,5
14
17
28
Parametry techniczne wentylatorów
Wielkość
wentylatora
WDc/s 16 – Ex
WDc/s 20 – Ex
WDc/s 25 – Ex
WDc/s 31,5 – Ex
Zakres wydajności
Prędkość
obrotowa
[obr/min]
[m3/s]
1450
1450
1450
950
1450
950
0,04 ÷ 0,159
0,069 ÷ 0,312
0,14 ÷ 0,625
0,092 ÷ 0,407
0,27 ÷ 1,23
0,17 ÷ 0,805
[m3/s]
144 ÷ 572
248 ÷ 1123
504 ÷ 2250
331 ÷ 1465
972 ÷ 4428
612 ÷ 2898
Zakres
spiętrzenia
statycznego
[Pa]
Moc
silnika
[kW]
125 ÷ 14
180 ÷ 17
275 ÷ 36
118 ÷ 17
415 ÷ 45
178 ÷ 19
0,12
0,18
0,25
0,18
0,75
0,37
Poziom dźwięku
w odległ.
1m
[dB(A)]
56
58
64
55
67
58
w odległ.
5m
[dB(A)]
47
49
55
46
58
49
Parametry silników
Wielkość
wentylatora
WDc/s 16 – Ex
WDc/s 20 – Ex
AKCESORIA
WDc/s 25 – Ex
WDc/s 31,5 – Ex
układy rozruchowe
do wentylatorów
przeciwwybuchowych
wyłącznik serwisowy
46
Prędkość obrotowa
[obr/min]
Moc silnika [kW]
1450
1450
1450
950
1450
950
0,12
0,18
0,25
0,18
0,75
0,37
Silnik trójfazowy
U = 400 [V]
Pobór prądu
Typ silnika
[A]
Ex Skg 63-4A-T3
0,5
Ex Skg 63-4B-T3
0,6
Ex Skh 71-4A-T3
0,7
Ex Skh 71-6A-T3
0,8
Ex Skh 80-4B-T3
2,1
Ex Skh 80-6A-T3
1,3
