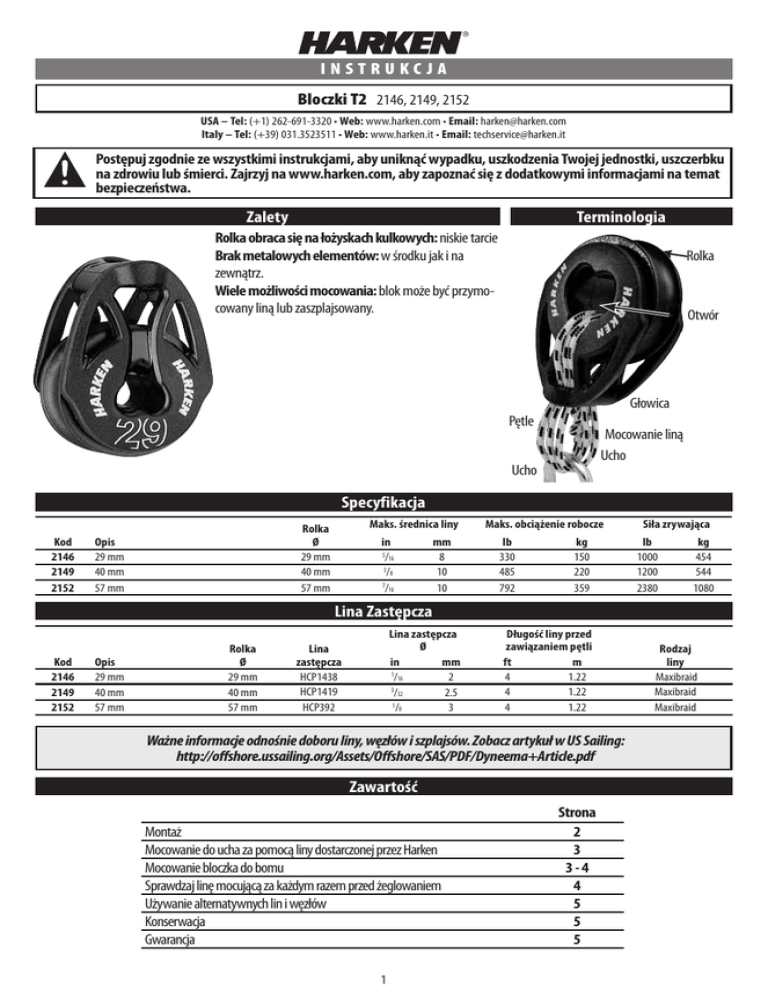

Bloczki T2 2146, 2149, 2152
USA – Tel: (+1) 262-691-3320 • Web: www.harken.com • Email: [email protected] Italy – Tel: (+39) 031.3523511 • Web: www.harken.it • Email: [email protected]
Postępuj zgodnie ze wszystkimi instrukcjami, aby uniknąć wypadku, uszkodzenia Twojej jednostki, uszczerbku
na zdrowiu lub śmierci. Zajrzyj na www.harken.com, aby zapoznać się z dodatkowymi informacjami na temat
bezpieczeństwa.
Zalety
Terminologia
Rolka obraca się na łożyskach kulkowych: niskie tarcie
Brak metalowych elementów: w środku jak i na
zewnątrz.
Wiele możliwości mocowania: blok może być przymocowany liną lub zaszplajsowany.
Rolka
Otwór
Głowica
Pętle
Mocowanie liną
Ucho
Ucho
Specyfikacja
Kod
2146
2149
2152
Maks. średnica liny
Rolka
Ø
29 mm
40 mm
57 mm
Opis
29 mm
40 mm
57 mm
in
5/16
3
/8
7/16
mm
8
10
10
Maks. obciążenie robocze
lb
330
485
792
kg
150
220
359
Siła zrywająca
lb
1000
1200
2380
kg
454
544
1080
Lina Zastępcza
Kod
2146
2149
2152
Opis
29 mm
40 mm
57 mm
Rolka
Ø
29 mm
40 mm
57 mm
Lina zastępcza
Ø
in
mm
1/16
2
3/32
2.5
1/8
3
Lina
zastępcza
HCP1438
HCP1419
HCP392
Długość liny przed
zawiązaniem pętli
ft
m
4
1.22
4
1.22
4
1.22
Ważne informacje odnośnie doboru liny, węzłów i szplajsów. Zobacz artykuł w US Sailing:
http://offshore.ussailing.org/Assets/Offshore/SAS/PDF/Dyneema+Article.pdf
Zawartość
Montaż
Mocowanie do ucha za pomocą liny dostarczonej przez Harken
Mocowanie bloczka do bomu
Sprawdzaj linę mocującą za każdym razem przed żeglowaniem
Używanie alternatywnych lin i węzłów
Konserwacja
Gwarancja
1
Strona
2
3
3-4
4
5
5
5
Rodzaj
liny
Maxibraid
Maxibraid
Maxibraid
Montaż
Mocuj tylko do obiektów o zaokrąglonych krawędziach. Unikaj
ostrych krawędzi.
POPRAWNIE
NIEPOPRAWNIE
OSTRZEŻENIE! Mocuj wyłącznie do obiektów
o zaokrąglonych krawędziach. Nie mocuj
bloczka do przelotek tłoczonych. Może to
doprowadzić do przecierania się liny
i niespodziewanego jej zerwania, powodując
uszkodzenie jachtu, uszczerbek na zdrowiu
lub śmierć. Zajrzyj na www.harken.com po
Ostre
Zaokrąglone
dodatkowe informacje o bezpieczeństwie.
Zawsze prowadź linę do otworu w bloku. Głowica nie jest wystarczająco wytrzymała by bezpiecznie wiązać linę.
OSTRZEŻENIE! Prowadź linę do otworu w bloczka zgodnie z instrukcją. Nie wiąż mocowania do głowicy
bloczka Może to doprowadzić do przecierania się liny i nieoczekiwanego jej zerwania, a to może spowodować
uszkodzenie jachtu, uszczerbek na zdrowiu lub śmierć.
POPRAWNIE
NIEPOPRAWNIE
NIEPOPRAWNIE
NIEPOPRAWNIE
Otwór
Głowica
Głowica
2
pętle
Ważne: Zrób trzy pętle (sześć odcinków),
używając dostarczonej liny.
Nie mocuj liny do głowicy bloku.
Nie mocuj liny do głowicy bloku.
Ten bloczek ma jedynie dwie pętle (cztery
odcinki). Trzy pętle (sześć odcinków), jest
wymagane do uzyskania odpowiedniej
wytrzymałości.
OSTRZEŻENIE! Rób trzy pętle korzystając z dostarczonej liny. Zrobienie mniejszej liczby pętli osłabia blok, może
doprowadzić do nieoczekiwanej awarii, uszkodzenia jachtu, uszczerbku na zdrowiu lub śmierci.
Mocowanie przez
otwór nie może być
regulowane.
Ważne: Węglowa
powłoka będzie się
wycierać lub niszczyć linę
gdy zostanie użyta do
regulacji 2:1 pracującej
pod obciążeniem.
Blok T2 z zaczepem. Upewnij
się, że zaszplajsowane ucho jest
wystarczająco długie by zapobiec
zaciskaniu i zakleszczaniu rolki.
Zrób zaczep dłuższy niż średnica
rolki.
NIEPOPRAWNIE
Upewnij się, że “X”
jest dłuższe niż “Y”.
2
X
Y
Mocowanie do ucha za pomocą liny dostarczonej przez Harken
Zrób trzy pętle, tak by powstało sześć odcinków liny mocującej. Zawiąż węzeł płaski tak, aby zostało dość liny do zawiązania jej zabezpieczenia. Na obu końcach zawiąż supełki zostawiając krótkie końcówki. Utnij końce liny korzystając z elektrycznego palnika. Inne rozwiązanie to
zaklejenie końców liny mocującej taśmą izolacyjną, wtedy końcówki liny utnij ostrym nożem lub nożyczkami.
Węzeł
Płaski
Supeł
Zabezpieczający
Supeł
Zabezpieczający
Wskazówka: jeżeli nie masz palnika elektrycznego, rozgrzej nóż za pomocą palnika gazowego.
POPRAWNIE
POPRAWNIE
NIEPOPRAWNIE
POPRAWNIE
jący
cza
zpie
abe
eł Z
Sup
Nie używaj
płomienia
bezpośrednio
pod blokiem
Użyj palnika elektrycznego lub rozgrzej nóż,
aby łatwiej przeciąć końce liny.
Uważaj, aby sie nie poparzyć.
Stop końcówki liny lub zaklej węzły klejem,
aby je odpowiednio zabezpieczyć.
Aby zamontować blok bliżej bomu lub pokładu, skróć mocowanie, tak aby
węzeł liny mocującej znalazł się w otworze bloka. Upewnij się, że końcówki
liny mocującej zabezpieczone są przez ich stopienie lub zaklejenie klejem.
Mocowanie do bomu
Podczas mocowania bloku do dużego obiektu takiego jak bom, upewnij się, że lina mocująca poprowadzona jest naprzemiennie, tak aby
zapobiec wypychaniu głowicy bloku w jedną ze stron. Zobacz następną stronę.
NIEPOPRAWNIE
POPRAWNIE
3
Mocowanie do bomu (ciąg dalszy)
Pod
Pod
Pod
Na
d
Nad
Nad
Jeżeli masz łatwy dostęp do noku bomu,
obróć każdą z pętli. Upewnij się, że pętle
zewnętrzne obrócone są w odwrotną stronę
niż pętla centralna. Pamiętaj o użyciu węzła
płaskiego i supłów zabezpieczających.
Patrz “Mocowanie do ucha przy użyciu liny
dostarczonej przez Harken" na stronie 3.
Sprawdzaj linę mocującą przed każdym żeglowaniem
Sprawdź linę mocującą bloku pod kątem przetarć lub uszkodzeń spowodowanych
promieniami UV przed każdym żeglowaniem. Natychmiast wymień uszkodzoną
linę. Wymieniaj linę mocującą co 2 lata, nawet gdy nie nosi znamion uszkodzenia.
Użyj liny zastępczej Harken. Gdy używasz własnej liny, patrz “Stosowanie
alternatywnych lin i węzłów” a także sprawdź w tabeli na ostatniej stronie informacje
ułatwiające dobranie prawidłowej liny mocującej.
OSTRZEŻENIE! Nieprzeprowadzenie inspekcji sprzętu oraz niewymienienie zniszczonej przez promienie UV,
przetartej lub strzępiącej się liny mocującej może doprowadzić do nieoczekiwanego jej zerwania, a to może
doprowadzić do wypadku, uszkodzenia jachtu, uszczerbku na zdrowiu lub śmierci.
Sprawdzaj węzły i supły zabezpieczające przed każdym żeglowaniem. Węzeł prosty musi być zaciśnięty, jak poniżej.
POPRAWNIE
NIEPOPRAWNIE
jący
cza
zpie
abe
eł Z
Sup
OSTRZEŻENIE! Zaniechanie sprawdzenia i poprawienia węzłów zabezpieczających linę mocującą może
spowodować, że lina ta rozwiążę się niespodziewanie, a to może doprowadzić do wypadku, uszkodzenia jachtu,
uszczerbku na zdrowiu lub śmierci.
Lina Zastępcza
Kod
2146
2149
2152
Opis
29 mm
40 mm
57 mm
Rolka
Ø
29 mm
40 mm
57 mm
Lina zastępcza
Ø
in
mm
1/16
2
3/32
2.5
1/8
3
Lina
zastępcza
HCP1438
HCP1419
HCP392
4
Długość liny przed
zawiązaniem pętli
ft
m
4
1.22
4
1.22
4
1.22
Rodzaj
liny
Maxibraid
Maxibraid
Maxibraid
Stosowanie alternatywnych lin i węzłów
Harken nie ponosi odpowiedzialności za sposób używania liny mocującej blok. Zobacz zasady ogólnoświatowej ograniczonej gwarancji Harken na www.
harken.pl by zapoznać sie ze szczegółami. Poniższe wskazówki mają ułatwić wybór odpowiedniej liny. Odpowiedzialność za wybór odpowiedniej liny
zabezpieczającej do bloku spoczywa na tobie. Dobierając linę zabezpieczającą, wybierz taką, której siła zrywająca jest co najmniej dwukrotnie wyższa od siły zrywającej bloku, mając na uwadze utratę wytrzymałości wynikającą z:
1. Rozwiązania lub zerwania się węzłów następującego przy obciążeniach znacznie niższych niż siła zrywająca liny. Liny Spectra® lub Dyneema® wymagają specjalnych węzłów.
2. Przerwania się zaszplajsowanych lin na skutek z błędnego zastosowania.
3. Niszczenia liny pod wpływem promieniowania UV.
4. Przetarcia znacznie obniżającego wytrzymałość liny.
Jeżeli masz wątpliwości przy wyborze liny mocującej, poradź się wykwalifikowanego takielatora. Aby dowiedzieć się więcej patrz
www.harken.com/manuals.
Min. siła zrywająca liny mocującej
Kod
Sześć (6)
Odcinków
Odcinki
1
2
3
4
5
6
7
8
9
10
2146 (29 mm)
lbs
2000
1000
667
500
400
333
286
250
222
200
kg
907
454
302
227
181
151
130
113
101
91
2149 (40mm)
lbs
2400
1200
800
600
480
400
343
300
267
240
kg
1088
544
363
272
218
181
155
136
121
109
2152 (57mm)
lbs
4760
2380
1587
1190
952
793
680
595
529
476
kg
2159
1079
720
540
432
360
308
270
240
216
Ważne informacje odnośnie doboru liny, węzłów i splotów. Zobacz artykuł w US Sailing:
http://offshore.ussailing.org/Assets/Offshore/SAS/PDF/Dyneema+Article.pdf
OSTRZEŻENIE! Nieodpowiednie węzły lub sploty mogą osłabić mocowanie bloka, co w konsekwencji, pod wysokim
obciążeniem, może spowodować niespodziewaną awarię, a to może doprowadzić do wypadku, uszkodzenia jachtu,
uszczerbku na zdrowiu lub śmierci.
OSTRZEŻENIE! Nie wzięcie pod uwagę strat wytrzymałości związanych z przetarciami lub zniszczeniem
spowodowanym promieniowaniem UV może spowodować niespodziewaną awarię, a to może doprowadzić
do wypadku, uszkodzenia jachtu, uszczerbku na zdrowiu lub śmierci.
Konserwacja
Osprzęt firmy Harken® jest zaprojektowany tak, aby niezbędna konserwacja była minimalna. Jednakże niewielkie prace są niezbędne
aby osprzęt funkcjonował poprawnie i by spełniał wymogi gwarancji Harken®.
Utrzymuj swój osprzęt w czystości i unikaj jego zacinania spłukując go często słodką wodą. Czasami czyść osprzęt delikatnym
detergentami z wodą. W trakcie mycia obracaj rolką tak, by mydło rozprowadzone było równomiernie. Spłucz słodką wodą.
Ważne: Stosowanie produktów do czyszczenia teku i innych żrących substancji może doprowadzić do przebarwień. Nie jest to objęte
gwarancją firmy Harken.
Gwarancja
By sprawdzić dodatkowe informacje o bezpieczeństwie, konserwacji i gwarancji zajrzyj na www.harken.com lub do katalogu
Harken®.
Printed in USA 4370 02-18-11
