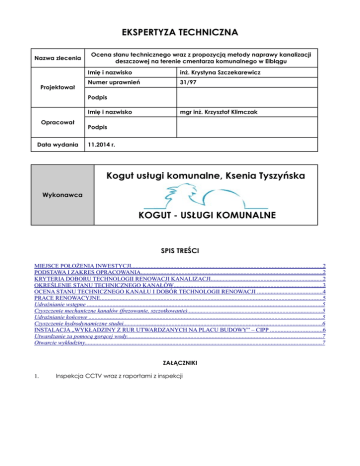

EKSPERTYZA TECHNICZNA
Nazwa zlecenia
Projektował
Ocena stanu technicznego wraz z propozycją metody naprawy kanalizacji
deszczowej na terenie cmentarza komunalnego w Elblągu
Imię i nazwisko
inż. Krystyna Szczekarewicz
Numer uprawnień
31/97
Podpis
Imię i nazwisko
Opracował
Data wydania
mgr inż. Krzysztof Klimczak
Podpis
11.2014 r.
Kogut usługi komunalne, Ksenia Tyszyńska
Wykonawca
KOGUT - USŁUGI KOMUNALNE
SPIS TREŚCI
MIEJSCE POŁOŻENIA INWESTYCJI..............................................................................................................................2
PODSTAWA I ZAKRES OPRACOWANIA........................................................................................................................2
KRYTERIA DOBORU TECHNOLOGII RENOWACJI KANALIZACJI..........................................................................2
OKREŚLENIE STANU TECHNICZNEGO KANAŁÓW..................................................................................................3
OCENA STANU TECHNICZNEGO KANAŁU I DOBÓR TECHNOLOGII RENOWACJI ...........................................4
PRACE RENOWACYJNE...................................................................................................................................................5
Udrażnianie wstępne ...........................................................................................................................................................5
Czyszczenie mechaniczne kanałów (frezowanie, szczotkowanie).........................................................................................5
Udrażnianie końcowe ..........................................................................................................................................................5
Czyszczenie hydrodynamiczne studni...................................................................................................................................6
INSTALACJA „WYKŁADZINY Z RUR UTWARDZANYCH NA PLACU BUDOWY” – CIPP ..................................6
Utwardzanie za pomocą gorącej wody................................................................................................................................7
Otwarcie wykładziny............................................................................................................................................................7
ZAŁĄCZNIKI
1.
Inspekcja CCTV wraz z raportami z inspekcji
MIEJSCE POŁOŻENIA INWESTYCJI
Inwestycja zlokalizowana jest w mieście Elblągu na terenie cmentarza komunalnego. Przedmiotem
niniejszego opracowania jest renowacja kanalizacji deszczowej.
PODSTAWA I ZAKRES OPRACOWANIA
Opracowanie zostało wykonane w ramach zlecenia czyszczenia, inspekcji oraz oceny stanu
technicznego kanalizacji deszczowej na terenie cmentarza komunalnego w mieście Elblągu za
pomocą:
- renowacji z wykorzystaniem technologii wykładziny CIPP,
- wymiany w wykopie otwartym,
- napraw punktowych w technologii tzw. "pakera".
Podstawę dla niniejszego opracowania stanowiły następujące materiały:

zlecenie i wytyczne Inwestora,

wizja lokalna,

inspekcja CCTV kanalizacji.
KRYTERIA DOBORU TECHNOLOGII RENOWACJI KANALIZACJI
Optymalna technologia wykonania renowacji została wybrana w oparciu o następujące
kryteria:
•
podstawowe informacje o istniejącym kanale - rodzaj kanału, średnica,
materiał, z którego jest wykonany,
•
stan techniczny kanału wpływający na właściwości funkcjonalne,
•
przebieg kanału w terenie,
•
wymagana wytrzymałość na obciążenia zewnętrzne i wewnętrzne,
•
przemieszczenia promieniowe (uskoki w połączeniach),
•
przemieszczenia osiowe,
•
pęknięcia, zawały, zużycie ścierne, korozja,
•
długość poszczególnych odcinków.
•
analiza istniejących spadków kanału
OKREŚLENIE STANU TECHNICZNEGO KANAŁÓW
Stan techniczny istniejących kanałów jest określany na podstawie ATV-DVWK-M127P-część 2
na podstawie wykonanych inspekcji CCTV.
I stan techniczny – istniejący przewód zachował swoją nośność. Dopuszczalne są drobne
uszkodzenia np. w postaci nieszczelnych złączy lub włosowatych rys w ściance
II stan techniczny - układ istniejący przewód – ośrodek gruntowy, zachował zdolność do
przenoszenia obciążeń. Dopuszczalne uszkodzenia to: rysy podłużne przy niewielkich
deformacjach przekroju.
III stan techniczny - układ istniejący przewód – ośrodek gruntowy, utracił zdolność do
samodzielnego przenoszenia obciążeń. Główne uszkodzenia to: szerokie rysy pierścieniowe,
szerokie rysy podłużne w kluczu, wyszczerbienia i dziury, przesunięcia w złączu itp. W tym
przypadku liner bierze udział w przenoszeniu obciążeń.
Do przeprowadzenia obliczeń statyczno-wytrzymałościowych oprócz oceny stanu kanału
należy również określić:
•
rodzaj materiału konstrukcyjnego,
•
warunki gruntowo-wodne, wysokość wody gruntowej powyżej dna kanału hW,So [m],
•
promień zewnętrzny wykładziny CIPP - raL [mm],
•
grubość ścianki wykładziny CIPP - sL [mm],
•
materiał wykładziny CIPP.
Dla przewodu w I i II stanie technicznym możliwe są następujące przypadki obciążeń:
•
zewnętrzne ciśnienie wody działające na wykładzinę CIPP
W przypadku przewodów zarysowanych podłużnie i dodatkowego udziału otaczającego
gruntu
w przenoszeniu
obciążeń
(III
stan
techniczny) można wyróżnić następujące
oddziaływania:
•
obciążenia wywołane ciężarem gruntu
•
ciśnienie wody gruntowej działające na powierzchnię zewnętrzną wykładziny CIPP
•
ciężar własny
OCENA STANU TECHNICZNEGO KANAŁU I DOBÓR TECHNOLOGII RENOWACJI
Lp.
DN
[mm]
Odcinek
Uszkodzenia
Długość
Stan
ubytki
w
z CCTV Materiał
ATV korzenie ścianach korozja zasyfonowanie przesunięcia
[m]
na złączach
kanału
1.
D
1
- D
2
300
1,0
beton
III
x
x
2.
D
3
- D
4
300
31,9
beton
II
x
x
3.
D
3
- D
5
200
7,5
beton
II
x
x
4.
D
5
- D
6
300
30,0
beton
III
x
5.
D
6
- D
7
300
29,0
beton
III
x
x
Metoda
naprawy
wymiana
w
wykopie
CIPP
x
CIPP
x
x
x
CIPP
x
CIPP
CIPP +
naprawa
punktowa
w
wykopie
6.
D
8
- D
9
300
33,8
beton
III
x
7.
D
9
- D 10
300
37,0
beton
II
x
x
CIPP
8.
D
10 - D 11
300
32,3
beton
II
x
x
CIPP
9.
D
10 - D 12
300
42,7
beton
II
x
x
CIPP
10.
D
12 - D 14
300
29,0
beton
II
x
x
CIPP
11.
D
14 - D 15
300
30,0
beton
III
x
x
CIPP
12.
D
15 - D 16
300
29,1
beton
II
x
x
x
x
x
x
CIPP
wymiana
w
wykopie
wymiana
w
wykopie
13. Wp
1
- D
1
200
-
beton
III
x
x
14. Wp
2
- D
1
200
-
beton
III
x
x
15. Wp
3
- D
2
200
2,2
beton
II
x
x
CIPP
16. Wp
4
- D
2
200
1,6
beton
II
x
x
CIPP
17. Wp
5
- D
3
200
7,5
beton
II
x
x
18. Wp
6
- D
4
200
0,5
beton
II
x
x
CIPP
(paker)
19. Wp
7
- D 10
200
3,5
beton
II
x
x
CIPP
20. Wp
8
- D 11
200
2,0
beton
II
x
x
CIPP
21. Wp
9
- D
6
200
1,5
beton
II
x
x
CIPP
22. Wp 10 - D 13
200
11,0
beton
III
x
x
CIPP
x
CIPP
23. Wp 11 - D 12
150
-
beton
III
x
x
wymiana
w
wykopie
24. Wp 12 - D 16
200
2,0
beton
II
x
x
CIPP
25. Wp 13 - D 16
200
3,5
beton
II
x
x
CIPP
Wnioski:
Wykonawca na podstawie inspekcji CCTV zaleca na większości odcinków
wykonanie renowacji w technologii rur utwardzanych na placu budowy (wykładzina
poliestrowa o strukturze filcowej nasączana na placu budowy żywicami
epoksydowymi). Naprawa ww. technologii ze względu na ciągłość na całym
odcinku wewnętrznej powłoki renowacyjnej (brak złączy) pozwala na uniknięcie w
przyszłości najczęstszych uszkodzeń w postaci przerastania złączy korzeniami,
rozsunięć złączy, zasyfonowań, infiltracji wód gruntowych. Sugerowana metoda
naprawy kanalizacji deszczowej pozwala na przywrócenie stanu pierwotnego sieci
bez wykonywania kłopotliwych wykopów przy minimalizacji utrudnień. odcinków
przez istniejącą studzienkę rewizyjną Na czterech odcinkach wykonawca sugeruje
wymianę metodą tradycyjną w wykopie otwartym ze względu na ich zawalenie.
PRACE RENOWACYJNE
PRACE PRZYGOTOWAWCZE
W ramach prac przygotowawczych poprzedzających proces bezwykopowej renowacji
kanalizacji należy wykonać następujące roboty:
Udrażnianie wstępne
Udrażnianie wstępne polega na spłukiwaniu kanałów strumieniem wody o wysokim ciśnieniu.
Wykonuje się to przy pomocy gumowego węża, na którego końcu zamontowana jest
specjalna dysza kierująca strumień wody do tyłu. W ten sposób powstaje siła wciągająca wąż
w głąb kanału. Ze względu na powstający układ sił, wąż wprowadzany jest „pod prąd” w
stosunku do płynących ścieków tak, aby po osiągnięciu docelowej studzienki wciągany był
zgodnie ze spadkiem kanału. Wypłukane osady przemieszczają się do studzienki, z której
wprowadzany był wąż, wraz z wodą użytą do czyszczenia. Tam wypłukane osady usuwane są
podciśnieniowo z kanału. Udrażnianie wstępne ma na celu wstępne odspojenie i rozdrobnienie
zanieczyszczeń. Usunięty osad zostanie zagospodarowany zgodnie z opracowanym planem
gospodarki odpadami.
Czyszczenie mechaniczne kanałów (frezowanie, szczotkowanie)
Nagromadzone osady oraz inne zanieczyszczenia stałe, należy mechanicznie usunąć, a
następnie sfrezować „ostre” elementy kanałów powstałych na skutek przesunięcia względem
siebie segmentów rur kamionkowych mogących uszkodzić rękaw podczas wciągania.
Ponadto wystające do środka kanału elementy przykanalików należy sfrezować na równo ze
ścianą kanału.
Mechaniczne czyszczenie oraz frezowanie kanałów wykonywane jest za
pomocą urządzeń samojezdnych wyposażonych w odpowiednie głowice frezujące lub
czyszczące albo przy pomocy skrobaków przeciąganych przez odcinek od studni do studni
wciągarkami
mechanicznymi.
Usunięty
osad
zostanie
zagospodarowany
zgodnie
z
opracowanym planem gospodarki odpadami.
Udrażnianie końcowe
Udrażnianie końcowe odbywa się w taki sam sposób jak udrażnianie wstępne. Dla udrażniania
końcowego stosowane są metody płukania i odsysanie, czyli: Kombi, Tandem i Sam Truck.
Udrażnianie końcowe ma na celu usunięcie pozostałości po czyszczeniu mechanicznym.
Usunięty osad zostanie zagospodarowany zgodnie z opracowanym planem gospodarki
odpadami.
INSPEKCJA PRZED INSTALACJĄ WYKŁADZINY
Po wykonaniu udrożnienia końcowego należy przedmiotowy odcinek poddać inspekcji
telewizyjnej
ostatecznie
potwierdzającej
renowacyjnych tzn. instalacji wykładziny CIPP.
możliwość
rozpoczęcia
właściwych
prac
Czyszczenie hydrodynamiczne studni
Przed przystąpieniem do wykonywania napraw należy oczyścić podłoże z wszelkich luźnych i
skorodowanych warstw batonu/cegły. Należy usunąć wszelkie naloty i zabrudzenia, tłuszcze
także stare powłoki. Do wykonania przygotowania według powyższych zasad należy stosować
wodę pod wysokim ciśnieniem (ciśnienie robocze urządzenia > 600 bar) lub wodę pod
wysokim ciśnieniem z użyciem granulatu (ciśnienie robocze urządzenia > 300 bar). Nie
dopuszcza się stosowania urządzeń do czyszczenia wodą niezapewniających podanych
ciśnień roboczych.
INSTALACJA „WYKŁADZINY Z RUR UTWARDZANYCH NA PLACU BUDOWY” –
CIPP
W celu prawidłowego wprowadzenia wykładziny do kanału należy:
•
umieścić wykładzinę na rusztowaniu inwersyjnym ustawionym nad studzienką kanalizacyjną
bezpośrednio z samochodu,
•
zamontować na rusztowaniu inwersyjnym przewód z filcu, pełniący rolę słupa wody
i zapewniający odpowiednie ciśnienie (słup ciśnienia wody), następnie dolać środek
smarujący i poddać wykładzinę procesowi inwersji.
•
wprowadzić wykładzinę do studzienki i kanału przy użyciu ciśnienia wody; inwersja
przeprowadzona zostaje przy zastosowaniu słupa ciśnienia wody 5 m, tzn. hydrostatycznego
ciśnienia wody wielkości wody 0,5 bar,
•
zakończyć wykładzinę od strony studni startowej poprzez zrolowanie końcówki i mocne
sklejenie specjalną taśmą,
•
umocować pętlę liny na wierzchu wykładziny za pomocą taśm metalowych; taśmy mają
równocześnie zadanie uszczelnienia końcówki rękawa,
•
przymocować na końcu wykładziny przy użyciu karabinka mocowanego śrubą, linkę
bezpieczeństwa oraz wąż dogrzewający,
•
wprowadzić wykładzinę wraz z wężem dogrzewającym, za pomocą linki bezpieczeństwa,
do komina filcowego (słupa) umocowanego na rusztowaniu,
•
podczas przejścia przez studzienki pośrednie, jeden z operatorów musi znajdować się w
wejściu do studzienki, aby w razie potrzeby zapewnić sprawne przesuwanie nowej
wykładziny.
•
poinformować operatora stojącego przy studzience końcowej, trzymającego linkę
bezpieczeństwa o osiągnięciu przez wykładzinę punktu docelowego; linka umocowana
zostaje następnie do rusztowania inwersyjnego.
Utwardzanie za pomocą gorącej wody
Po zakończeniu procesu inwersji należy:
•
podłączyć wąż dogrzewający do urządzenia grzewczego,
•
podłączyć rury doprowadzające wodę z hydrantem,
•
odpowietrzyć system grzewczy, a następnie uruchomić cyrkulację wody,
•
dokonać kontroli słupa wody pod kątem procesu inwersji – czy poziom jest stabilny,
•
wypełnić protokół dotyczący rozmieszczenia punktów pomiarowych,
•
uruchomić ogrzewanie, dokonać wpisu godzin do dokumentacji,
•
kontynuować rozgrzewanie dopóki temperatura obiegu wstecznego osiągnie temperaturę
80˚C,
•
utrzymywać temperaturę rzędu 80˚C przez ok. 5 h,
•
od rozpoczęcia fazy rozgrzewania w odstępach czasowych rzędu 25 – 30 minut dokonywać
pomiarów temperatury cyrkulacji wody podczas rozgrzewania i powrotu, jak również
laminatu we wszystkich studzienkach pośrednich,
•
schłodzić wykładzinę po zakończeniu utwardzania przy bieżącej cyrkulacji
wody aż
temperatura laminatu wyniesie 25˚C,
•
po zakończonym procesie schładzania zaprzestać dokonywania pomiarów temperatury.
Otwarcie wykładziny
Po zakończeniu procesu utwardzania w celu otwarcia wykładziny należy:
•
dokonać nacięć w wykładzinie i umożliwić odpływ wody,
•
zakończenia wykładziny oddzielić narzędziami pneumatycznymi,
•
po dokonaniu kontroli szczelności otworzyć boczne dopływy za pomocą robota,
•
zdemontować pompy,
•
uporządkować teren budowy,
•
dokonać rekultywacji terenu i utylizacji pozostawionych resztek.
Inspekcja TV po renowacji.
Kanał po montażu wykładziny poddany jest powykonawczej inspekcji CCTV.
