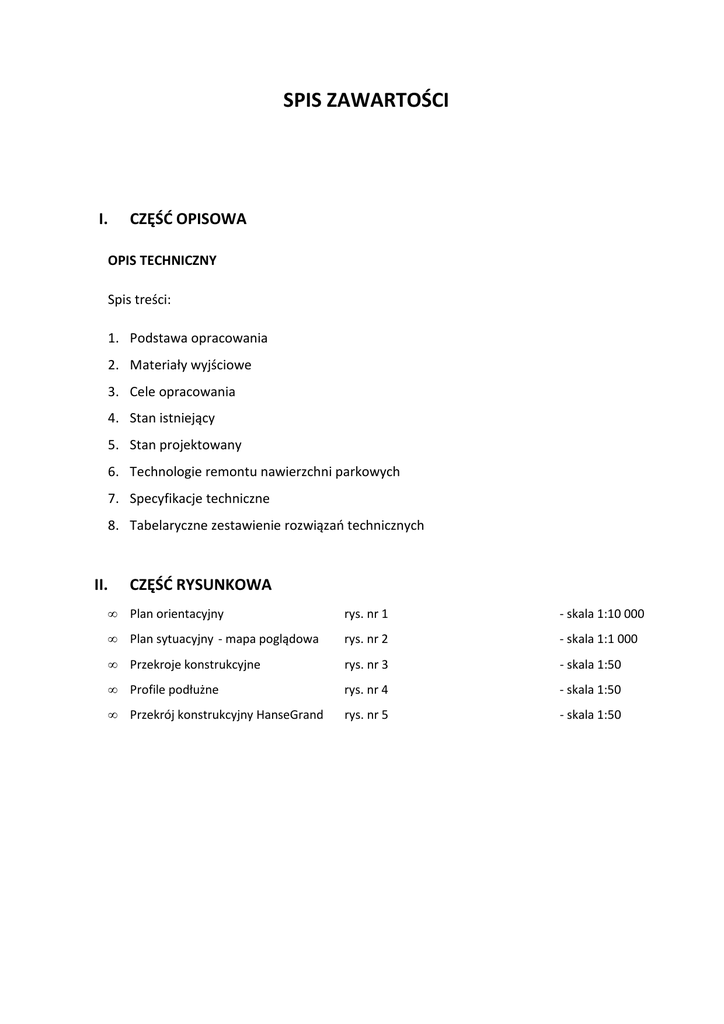

SPIS ZAWARTOŚCI
I.
CZĘŚĆ OPISOWA
OPIS TECHNICZNY
Spis treści:
1. Podstawa opracowania
2. Materiały wyjściowe
3. Cele opracowania
4. Stan istniejący
5. Stan projektowany
6. Technologie remontu nawierzchni parkowych
7. Specyfikacje techniczne
8. Tabelaryczne zestawienie rozwiązań technicznych
II.
CZĘŚĆ RYSUNKOWA
•
Plan orientacyjny
rys. nr 1
- skala 1:10 000
•
Plan sytuacyjny - mapa poglądowa
rys. nr 2
- skala 1:1 000
•
Przekroje konstrukcyjne
rys. nr 3
- skala 1:50
•
Profile podłużne
rys. nr 4
- skala 1:50
•
Przekrój konstrukcyjny HanseGrand
rys. nr 5
- skala 1:50
I. CZĘŚĆ OPISOWA
OPIS TECHNICZNY
1. Podstawa opracowania
Projekt opracowany na zlecenie Dzielnicy Ochota m. st. Warszawy, ul. Grójecka 17a
02-021 Warszawa, zgodnie z Rozporządzeniem Ministra w sprawie warunków
technicznych jakim powinny odpowiadać drogi publiczne i ich usytuowanie.
2. Materiały wyjściowe
•
mapa sytuacyjna w skali 1:500
•
wizja lokalna przeprowadzona z Zamawiającym w lipcu 2012
•
umowa nr UD-V-WOŚ-032-33-2012
•
Rozporządzeniem Ministra w sprawie warunków technicznych jakim powinny
odpowiadać drogi publiczne i ich usytuowanie.
•
projekt koncepcyjny ścieżki rowerowej
3. Cele opracowania
Opracowanie ma na celu polepszenie warunków i bezpieczeństwa poruszania się
pieszych w obrębie Parku Szczęśliwickiego w Warszawie. Likwidację istniejących
przedeptów, budowę pochylni dla wózków dziecięcych, przełożenia nawierzchni
w miejscach deformacji.
4. Stan istniejący
Park Szczęśliwicki od północy ograniczony jest ulicą Drawską z rondem Bohdana
Pniewskiego na skrzyżowaniu z ul. Szczęśliwicką, za którą leżą osiedla mieszkaniowe
Szczęśliwic. Na wschodzie sąsiaduje z pętlą autobusową Szczęśliwice i zabudowaniami
ulic Dickensa, Urbanistów i Korotyńskiego. Od południa ograniczony jest ul.
Włodarzewską, przy czym w południowo-wschodniej części sąsiaduje bezpośrednio z
zabudową ulic Bielskiej, Usypiskowej, Lirowej i Nowosolipsowskiej, a w południowozachodniej części obszarem zabudowań parafii św. Grzegorza Wielkiego. Od zachodu
ograniczony jest ul. Przy Parku i przedłużeniem ul. Drawskiej. Od północnego zachodu
styka się z obszarem Fortu Szczęśliwice, obecnie w większości zajętym przez ogródki
działkowe.
Antropogeniczne pochodzenie podłoża sprawia, że pokrywające go gleby (podobnie jak
niektórych innych obszarów warszawskiej zieleni miejskiej) są uznane za silnie
zdegradowane.
5. Stan projektowany
Projektuje się zastąpienie istniejących przedeptów alejkami z nawierzchni utwardzonej
kostką betonową oraz nawierzchnią HanseGrand. Pochylnie dla wózków dziecięcych
z ocynkowanych ramp stalowych na istniejących schodach. W miejscach deformacji
alejek projektuje się przełożenie istniejącej nawierzchni wykorzystując stabilizację
gruntu cementem na miejscu oraz likwidację alejek stale zatapianych przez wodę.
ROZWIĄZANIA WYSOKOŚCIOWE
Rozwiązania wysokościowe opracowano przy zachowaniu istniejących rzędnych
chodników oraz rzędnych schodów i sąsiednich terenów. Na chodnikach zastosowano
spadki poprzeczne od 1.0% do2.0%. Minimalny spadek podłużny przyjęto 0.5%.
Niweletę nowoprojektowanych odcinków należy poprowadzić po istniejącym terenie.
PRZEKROJE NORMALNE
• obrzeża 8x25x100 na podsypce cementowo-piaskowej 1:4
• chodniki na skarpach i podmokłych terenach:
− betonowa kostka brukowa
gr. 6cm
− podsypka cementowo piaskowa
gr. 3cm
− pospółka
gr. 10cm
− stabilizacja gruntu cementem
gr. 10cm
• chodniki poza skarpami i podmokłymi terenami:
− betonowa kostka brukowa
gr. 6cm
− podsypka cementowo piaskowa
gr. 3cm
− pospółka
gr. 15cm
• schody do przełożenia:
− istniejąca kostka kamienna
− podsypka cementowo piaskowa
gr. 3cm
− pospółka
gr. 10cm
• nawierzchnie HanseGrand
− HanseGrand nawierzchnia 0/8mm
gr. 3cm
− HanseMineral warstwa dynamiczna 0/16mm
gr. 5cm
− podbudowa z kruszywa łamanego 0/31,5mm
gr. 12cm
Szczegółowy wykaz projektowanych rozwiązań znajduje się w pkt. 7 niniejszej
dokumentacji (tabelaryczne zestawienie rozwiązań technicznych).
6. Technologie remontu nawierzchni parkowych
Nawierzchnia HanseGrand – ruch pieszy
Nawierzchnia gruntowa:
Wierzchnia warstwa mieszanki nawierzchni gruntowej jest zbudowana z
kruszyw o frakcji 0/8mm, jej skład nie powinna zawierać więcej niż 50% ziaren o frakcji
0,5mm, około 15% ziaren o frakcji 0,25mm i około 20% części o frakcji 0,075mm.
Warstwa wewnętrzna to kruszywa o frakcji 0/16mm i powinna zawierać pomiędzy 50 a
60% części o frakcji 0,5mm, około 20% ziaren frakcji 0,25mm i pomiędzy 10 a 15%
ziaren frakcji 0,065mm.
Wilgotność optymalna nawierzchni gruntowej zbudowanej z wyżej opisanych
materiałów powinna wynosić około 9,5%.
Wykonanie nawierzchni:
zebrać i usunąć wierzchnią warstwę gruntu 30cm
utworzyć warstwę wiążącą z piasku do poziomu powierzchni podłoża z profilem
poprzecznym 10cm
położyć betonowe krawężniki obramowujące trawnik o wymiarach 6x20x100cm;
wytworzyć betonowy wspornik grzbietu C12/15 (B15) do 10cm pod krawędzią górną
krawężnika, o szerokości 10cm, wytworzyć podkład betonowy C12/15 (B15) o grubości
10cm.
położyć i zagęścić warstwę nośną tłuczniową 0/32 mm d= 12cm
położyć na grubość 5cm zgodnie z profilem pierwszą warstwę nawierzchni gruntowej
typu pieszego, powierzchnię zagęścić dynamicznie przy pomocy wibratora lub walca
wibrującego zachowując spadek 2-3%
położyć na grubość 3cm zgodnie z profilem drugą warstwę kolorystyczną nawierzchni
gruntowej typu pieszego.
zwalcować powierzchnię przy pomocy odpowiedniego urządzenia (bez wibracji).
obszar przy krawędzi napełnić wierzchnią warstwę gruntu, opracować, obsiać i
zwalcować.
UWAGA:
Nawierzchni HanseGrand® nie wykonywać podczas mrozów ani w temperaturze
zbliżonej do temperatury zamarzania.
Aleje z nawierzchni gruntowych należy każdej wiosny poddać zabiegom
pielęgnacyjnym, zruszyć wierzchnią warstwę nawierzchni za pomocą np. grabi. W razie
potrzebny uzupełnić ubytki w materiale i wielokrotnie przewalcować, na koniec
wyrównać.
Szczegółowy opis technologii wykonania trawników:
Odtworzenie trawników przy wykonywanych alejkach
W miejscach wymagających odtworzenia zieleni po wykonaniu alejek na
przedeptach, należy usunąć zbitą wierzchnią warstwę wraz z gruntem rodzimym do
głębokości 30cm i uzupełnić warstwą ziemi urodzajnej oraz przeprowadzić zabiegi
uprawne, bronowanie za pomocą np. brony talerzowej. Po zabronowaniu należy
oczyścić glebę z zanieczyszczeń oraz wykonać trawnik z siewu. Należy zastosować
nawożenie analogiczne do nawożenia przy odtwarzaniu trawnika przy remontowanych
nawierzchniach gruntowych.
Następnie, wzdłuż remontowanych alejek gruntowych, rozłożyć warstwę 5cm
ziemi
urodzajnej
i
zastosować
nawożenie:
solą
potasową(38-42%),
superfosfatem(11,5%) oraz saletrzakiem(20,5%). Nawozy zmieszać z wierzchnia
warstwą nawiezionej ziemi urodzajnej. Na tak przygotowane podłoże należy wysiać
nasiona traw i przysypać je cienką warstwą ziemi i podlać.
Odtwarzany pas trawników przy remontowanych nawierzchniach powinien
mieć 0,5m szerokości, natomiast przy nowoprojektowanych alejkach na przedeptach
pas trawnika powinien być równy 1m.
7. Specyfikacje techniczne
Specyfikacje techniczne stanowią odrębne opracowanie będące załącznikiem niniejszej
dokumentacji.
8. Tabelaryczne zestawienie rozwiązań technicznych
II. CZĘŚĆ RYSUNKOWA
PLAN ORIENTACYJNY
Park Szczęśliwicki, Warszawa
Dzielnica Ochota
działka o nr ew. 59/9 z obrębu 2-03-12
skala 1:10 000
Rys. nr 1
