opis techniczny osłon typy H1/2

Ogólnie o
WAREMA
Markizy kasetowe
Markizy z
ramieniem
przegubowym
Opis
Markiza pozioma typ H1 i H2
Wewnętrzna osłona przeciwsłoneczna
1
Akcesoria/
wyposażenie/
markizy tarasowe
3
2
5
1 System wałków
Prowadzenie
2
3
4
5
6
Typ H1: Linka nośna ze stali szlachetnej Ø 6 mm z przezroczystą
powłoką z tworzywa sztucznego, średnica łącznie Ø 8 mm.
Typ H2: Prowadnice z tłoczonego pasmowo aluminium.
Pojedyncza prowadnica szynowa ma wymiary 30x25 mm lub
20x40 mm.
Linka pociągowa
Prowadzenie boczne – linka nośna Ø8 mm
Prowadzenie boczne – prowadnica szynowa 30x25 mm lub 20x40 mm
Poszycie (płótno)
Pręt pociągowy 75x45 mm
Zakres stosowania
Markizy poziome są stosowane jako wewnętrzna osłona
przeciwsłoneczna do osłaniania dużych powierzchni
konstrukcji szklanych lub atriów.
System wałków
Ocynkowana stalowa rurka rowkowa o śr.86x1,5 mm jako
wałek nawojowy. W zależności od szerokości i wysięgu
stosowany jest wałek nawojowy o śr.120x3 mm.
Nasadka
Opcjonalnie dostępna jest wygięta nasadka. Wersja w
zależności od sytuacji budowlanej
Napęd
Silnik rurowy, 230 V, 50 Hz, zabezpieczenie IP 44. Silnik
wyłącza się automatycznie w górnym i dolnym położeniu
krańcowym. Gniazdko: do podłączania do sieci budynku, wł.
z obudową gniazdka wtyczki.
Poszycie – trudno zapalne
Materiał Soltis 92 (strona 274)
Do szwów poprzecznych co ok. 1700 mm wkładane są
drążki usztywniające z włókna szklanego.
Użycie materiałów specjalnych jest możliwe po uprzedniej
konsultacji z działem technicznym.
Drążek pociągowy
Wykonany z aluminium tłoczonego pasmowo 75x45 mm, z
kanałem na wkładkę do mocowania poszycia.
Rurka prowadząca
Możliwe tylko w połączeniu z prowadnicą szynową. Ilość i
wersja zależne od konstrukcji.
Elementy mocujące i łączące
w obrębie instalacji ze stali V2A lub aluminium.
Obróbka powierzchniowa
Możliwe z radiową wtyczką pośrednią.
Wszystkie widoczne części aluminiowe są lakierowane
proszkowo zgodnie z aktualnym katalogiem kolorów. Wszystkie
widoczne części z tworzyw sztucznych mają kolor czarny.
Linka pociągowa
Pielęgnacja i konserwacja
Pilot na fale radiowe
Wykonana z włókna DYNEEMA, wyjątkowo nierozciągliwa, z
płaszczem z 100% nici poliestrowej, ciągłej, podwójnie
zaplatanej, odporna na działanie słonej wody, kolor biały.
17-0083a-de.fm/01.12.2008
Markizę należy konserwować regularnie, a co najmniej raz
w roku zlecać prace konserwacyjne zakładowi
specjalistycznemu. Należy zapewnić dostęp do markizy!
247
Markizy do ogródków
zimowych
W5/W7

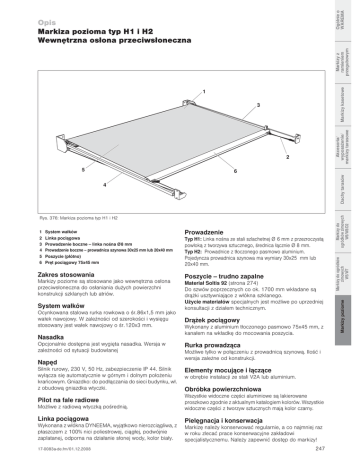

Rys. 376: Markiza pozioma typ H1 i H2
Markizy poziome
4
Markizy do
ogródków zimowych
W6/W8/D2
Dachy tarasów
6
Budowlane wartości graniczne
Markiza pozioma typ H1 i H2
Wewnętrzna osłona przeciwsłoneczna
Konstrukcyjne wartości graniczne H1 i H2
Rodzaj
materiału
Max wysięg [mm]
Max szerokość markizy [mm]
Min. szerokość markizy [mm]
Max powierzchnia markizy [m2]
Max. nachylenie instalacji [°]
Soltis 92
Instalacje pojedyncze
Wał Ø 86x1,5 mm
Wał Ø 120x3 mm
7000
10000
3500
4500
1000
1000
20
30
30
30
przy przebiegu instalacji z góry na dół
Max. nachylenie instalacji [°]
15
15
przy przebiegu instalacji z dołu do góry
Wskazówki:
– Nie jest możliwe zastosowanie sprzężenia
mechanicznego! Możliwe wykonanie tylko pojedynczych
instalacji!
– Wytrzymałość linki na punkt zamocowania 6 kN (tylko
dla typu H1).
Wykres do obliczania czasu ruchu
Wykres do obliczania ciężaru
Masowa markiza pozioma z poszyciem Soltis 92
120
110
5000
100
90
4000
Ciężar [kg]
Długość instalacji [mm]
6000
3000
2000
Napęd 17 obr./min.
70
60
50
40
1000
30
10
20
30
40
50
60
Czas ruchu [s]
Rys. 377: Wykres do obliczania czasu ruchu
70
80
20
1000
w04237
0
248
80
Wysięg [mm]
10000
8000
6000
5000
4000
3000
2000
1500
2000
2500
3000
3500
Szerokość instalacji [mm]
4000
4500
Rys. 378: Wykres do obliczania ciężarów dla typów H1 lub H2 z
poszyciem Soltis 92
17-0083a-de.fm/01.12.2008
Ogólnie o
WAREMA
Przykład zastosowania
Odległość otworów 90
KD050990001_1
Odległość otworów 90
min. 200 występu wspornika
Dachy tarasów
Rys. 380: Widok z góry – budowa systemu, schemat
17-0083a-de.fm/01.12.2008
249
Markizy poziome
min. 100 występu wspornika
KD050990001_2
Długość instalacji = środek wałka nawojowego — koniec drążka pociągowego)
Markizy do ogródków
zimowych
W5/W7
min. 40
Markizy do
ogródków zimowych
W6/W8/D2
Obmiar = szerokość instalacji
min. 40
Akcesoria/
wyposażenie/
markizy tarasowe
Rys. 379: Markiza pozioma, zwijana – z prowadnicą linkową
Markizy kasetowe
Markizy z
ramieniem
przegubowym
Szczegóły
Markiza pozioma typ H1
Wewnętrzna osłona przeciwsłoneczna
Szczegóły
Markiza pozioma typ H1
Wewnętrzna osłona przeciwsłoneczna
Przekrój systemu – wałki nawojowe i strefa nawojowa
Odległość otworów
Mocowanie wspornika 90 mm
Śruby mocujące Ø10 mm
Typ śrub odpowiedni do sytuacji konstrukcyjnej
100
KD050990002_1
Długość instalacji
Występ wspornika
Rys. 381: Przekrój systemu – strefa wałków nawojowych
Odległość otworów
Mocowanie wspornika 90 mm
Długość instalacji
200
Występ wspornika
KD050990002_2
Śruby mocujące Ø10 mm
Typ śrub odpowiedni do sytuacji konstrukcyjnej
Rys. 382: Przekrój systemu – strefa nawojowa
250
17-0083a-de.fm/01.12.2008
Ogólnie o
WAREMA
Markizy z
ramieniem
przegubowym
Szczegóły
Markiza pozioma typ H1
Wewnętrzna osłona przeciwsłoneczna
Akcesoria/
wyposażenie/
markizy tarasowe
Markizy kasetowe
Przekrój systemu
5
65
70
Poszycie
Rys. 383: Przekrój systemu – łożysko wałka nawojowego przy łączniku klejonym
Markizy do
ogródków zimowych
W6/W8/D2
35
70
KD050990003_1
Dachy tarasów
Obmiar
Oś liny nośnej
Drążek
pociągowy
40
25
Zwrot cięgna
Linka
pociągowa
KD050990003_2
25
Rys. 384: Schemat montażu – drążek pociągowy z systemem nawojowym linki pociągowej
17-0083a-de.fm/01.12.2008
251
Markizy poziome
40
Markizy do ogródków
zimowych
W5/W7
Schemat montażu
Szczegóły
Markiza pozioma typ H1 i H2
Wewnętrzna osłona przeciwsłoneczna
Instalacja szeregowa
Odległość poszycia 150
Oś liny nośnej 100
75
KD050990004
75
Rys. 385: Przekrój systemu – wałek nawojowy 120 na mieczu stalowym
Wskazówka:
Nie jest możliwe zastosowanie sprzężenia mechanicznego!
Możliwe wykonanie tylko pojedynczych instalacji!
252
17-0083a-de.fm/01.12.2008
Ogólnie o
WAREMA
Markizy kasetowe
Markizy z
ramieniem
przegubowym
Opis
Markiza pozioma, typ H3 i H4
Wewnętrzna osłona przeciwsłoneczna
2
1
Akcesoria/
wyposażenie/
markizy tarasowe
3
5
Rys. 386: Markiza pozioma, typ H3 i H4
1 napęd
Poszycie – trudno zapalne
2 Linka pociągowa
3 Prowadzenie boczne – linka nośna Ø 8 mm
4 Prowadzenie boczne – prowadnica szynowa 30x25 mm lub
20x40 mm
5 Poszycie (płótno)
6 Drążek nośny 31x20 mm
Materiał Soltis 92 (strona 274)
Każda instalacja składa się z pojedynczych, marszczonych
pasm materiału. Są one prowadzone przez przebiegające
poprzecznie drążki nośne z aluminium na linach ze stali
szlachetnej i marszczone razem, tzn. co 800 mm widoczny
jest profil poprzeczny. Daje to wysokość pętli ok. 400 mm.
Użycie materiałów specjalnych jest możliwe po uprzedniej
konsultacji z działem technicznym.
Markizy poziome są stosowane jako wewnętrzna, pozioma
osłona przeciwsłoneczna do osłaniania dużych powierzchni
konstrukcji szklanych lub atriów.
Napęd
Silnik blokowy 230 V, 50 Hz
Gniazdko: do podłączania do sieci budynku, wł. z obudową
gniazdka wtyczki.
Pilot na fale radiowe
Możliwe z radiową wtyczką pośrednią.
Linka pociągowa
Poziome, przebiegające nad poszyciami, wykonane z
włókna DYNEEMA, wyjątkowo nierozciągliwe, z płaszczem z
100% nici poliestrowej, ciągłej, podwójnie zaplatanej,
odporne na działanie słonej wody, kolor biały.
Prowadzenie
Typ H3: Linka nośna ze stali szlachetnej Ø 6 mm z
przezroczystą powłoką z tworzywa sztucznego, łącznie Ø 8
mm.
Typ H4: Prowadnice z tłoczonego pasmowo aluminium.
Pojedyncza prowadnica szynowa ma wymiary 30x25 mm
lub 20x40 mm.
17-0083b-de.fm/01.12.2008
Drążek nośny
Profil aluminiowy, tłoczony pasmowo, 31x20 mm z
podwójnym rowkiem na wkładkę na materiał. Ilość drążków
zależy od wysięgu i wysokości pętli.
Elementy mocujące i łączące
w obrębie instalacji ze stali V2A lub aluminium.
Obróbka powierzchniowa
Wszystkie widoczne części aluminiowe są lakierowane
proszkowo zgodnie z aktualnym katalogiem kolorów.
Wszystkie widoczne części z tworzyw sztucznych mają kolor
czarny.
Pielęgnacja i konserwacja
Markizę należy konserwować regularnie, a co najmniej raz
w roku zlecać prace konserwacyjne zakładowi
specjalistycznemu. Należy zapewnić dostęp do markizy!
253
Markizy poziome
Zakres stosowania
Markizy do ogródków
zimowych
W5/W7
4
Markizy do
ogródków zimowych
W6/W8/D2
Dachy tarasów
6
