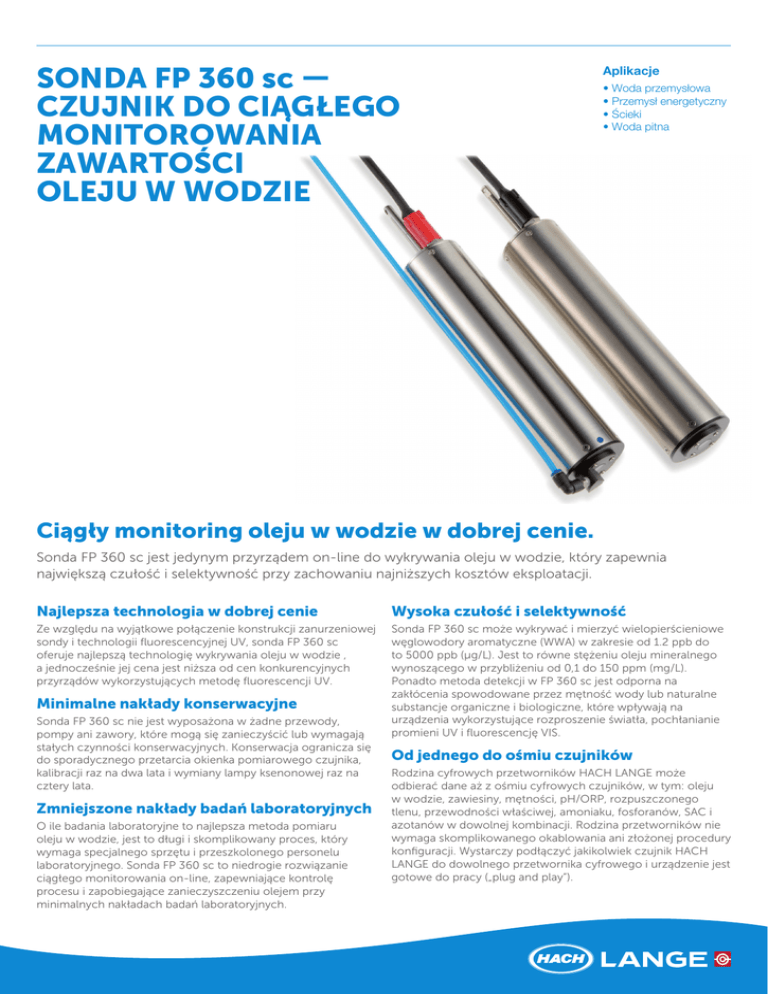

SONDA FP 360 sc —
CZUJNIK DO CIĄGŁEGO
MONITOROWANIA
ZAWARTOŚCI
OLEJU W WODZIE
Aplikacje
• Woda przemysłowa
• Przemysł energetyczny
• Ścieki
• Woda pitna
Ciągły monitoring oleju w wodzie w dobrej cenie.
Sonda FP 360 sc jest jedynym przyrządem on-line do wykrywania oleju w wodzie, który zapewnia
największą czułość i selektywność przy zachowaniu najniższych kosztów eksploatacji.
Najlepsza technologia w dobrej cenie
Wysoka czułość i selektywność
Ze względu na wyjątkowe połączenie konstrukcji zanurzeniowej
sondy i technologii fluorescencyjnej UV, sonda FP 360 sc
oferuje najlepszą technologię wykrywania oleju w wodzie ,
a jednocześnie jej cena jest niższa od cen konkurencyjnych
przyrządów wykorzystujących metodę fluorescencji UV.
Sonda FP 360 sc może wykrywać i mierzyć wielopierścieniowe
węglowodory aromatyczne (WWA) w zakresie od 1.2 ppb do
to 5000 ppb (µg/L). Jest to równe stężeniu oleju mineralnego
wynoszącego w przybliżeniu od 0,1 do 150 ppm (mg/L).
Ponadto metoda detekcji w FP 360 sc jest odporna na
zakłócenia spowodowane przez mętność wody lub naturalne
substancje organiczne i biologiczne, które wpływają na
urządzenia wykorzystujące rozproszenie światła, pochłanianie
promieni UV i fluorescencję VIS.
Minimalne nakłady konserwacyjne
Sonda FP 360 sc nie jest wyposażona w żadne przewody,
pompy ani zawory, które mogą się zanieczyścić lub wymagają
stałych czynności konserwacyjnych. Konserwacja ogranicza się
do sporadycznego przetarcia okienka pomiarowego czujnika,
kalibracji raz na dwa lata i wymiany lampy ksenonowej raz na
cztery lata.
Zmniejszone nakłady badań laboratoryjnych
O ile badania laboratoryjne to najlepsza metoda pomiaru
oleju w wodzie, jest to długi i skomplikowany proces, który
wymaga specjalnego sprzętu i przeszkolonego personelu
laboratoryjnego. Sonda FP 360 sc to niedrogie rozwiązanie
ciągłego monitorowania on-line, zapewniające kontrolę
procesu i zapobiegające zanieczyszczeniu olejem przy
minimalnych nakładach badań laboratoryjnych.
Od jednego do ośmiu czujników
Rodzina cyfrowych przetworników HACH LANGE może
odbierać dane aż z ośmiu cyfrowych czujników, w tym: oleju
w wodzie, zawiesiny, mętności, pH/ORP, rozpuszczonego
tlenu, przewodności właściwej, amoniaku, fosforanów, SAC i
azotanów w dowolnej kombinacji. Rodzina przetworników nie
wymaga skomplikowanego okablowania ani złożonej procedury
konfiguracji. Wystarczy podłączyć jakikolwiek czujnik HACH
LANGE do dowolnego przetwornika cyfrowego i urządzenie jest
gotowe do pracy („plug and play”).
2
Sonda FP 360 sc — czujnik do ciągłego monitorowania zawartości oleju w wodzie
Dane techniczne*
Metoda pomiaru
Metoda pomiaru fluorescencją UV
do wykrywania wielopierścieniowych
węglowodorów aromatycznych
(WWA)
Rozdzielczość
0,1 ppb (µg/L) (WWA) w najniższym
zakresie pomiarowym
Odtwarzalność
2,5 % mierzonej wartości przy stałej
temperaturze (WWA)
Czas odpowiedzi T90
10 s (T90)
Kalibracja
Kalibracja fabryczna za pomocą
wzorca fluorescencji UV lub kalibracja
procesowa z wykorzystaniem analizy
próbki jednorazowej.
Źródło światła
Miniaturowa lampa ksenonowa z
filtrem szumów
Detektor
Fotodioda UV z filtrem szumów;
kompensacja zakłóceń światła
dziennego i światła lampy
Czujniki wymienne
Długość fali 254 nm
Wartość pH
≥4
Długość fali
Pomiar: 360 nm
Temperatura próbki
1 - 40 °C (33,8 do 104 °F)
Zakresy pomiarowe
Niski zakres:
Zakres ciśnienia
0 - 50 ppb (µg/L) i
0 - 500 ppb (µg/L) (WWA)**
Maks. 30 bar lub 435 psi (sonda
pomiarowa)
Materiał
0,1 - 1,5 ppm (mg/L) i
0,1 - 15 ppm (mg/L) (olej)**
Obudowa: stal nierdzewna 316Ti
(1.4571) lub tytan
Wymiary
68 × 306 mm (śr. × dł.; bez złącza i
zaczepu zawieszenia)
Waga
Stal nierdzewna: 2,8 kg
Wersja tytanowa: 1,8 kg
Gwarancja
2 lata
Wysoki zakres:
0 - 500 ppb (µg/L) i
0 - 5000 ppb (µg/L) (WWA)**
0,1 - 15 ppm (mg/L) i
0,1 - 150 ppm (mg/L) (olej)**
*Może ulec zmianie bez powiadomienia.
**Z wzorcem kalibracji.
Zasada działania
Sonda FP 360 sc mierzy intensywność światła fluorescencyjnego o długości fali 360 nm emitowanego przez wielopierścieniowe
węglowodory aromatyczne (WWA) po napromieniowaniu próbki światłem UV o długości fali 254 nm. Ponieważ wielopierścieniowe
węglowodory aromatyczne są składnikami większości olejów mineralnych, sondę FP 360 sc można stosować do wykrywania obecności
zanieczyszczeń olejowych w wodach powierzchniowych, procesowych lub przemysłowych. W dodatku, ponieważ intensywność
emitowanego światła jest proporcjonalna do stężenia WWA, FP 360 sc można skalibrować w celu mierzenia stężenia oleju w stabilnych
matrycach.
www.hach-lange.pl
Sonda FP 360 sc — czujnik do ciągłego monitorowania zawartości oleju w wodzie
3
Wymiary
Rysunek 1 pokazuje czujnik bez jednostki czyszczącej. Rysunek 2 pokazuje czujnik z jednostką czyszczącą.
www.hach-lange.pl
4
Sonda FP 360 sc — czujnik do ciągłego monitorowania zawartości oleju w wodzie
Informacje do zamówień
Czujniki
LXV441.99.11101
FP 360 sc PAH/Olejowa sonda fluorescencyjna, 0-500 ppb, korpus ze stali nierdzewnej,
10 m kabel, bez czyszczenia
LXV441.99.11201
FP 360 sc PAH/Olejowa sonda fluorescencyjna, 0-500 ppb, korpus ze stali nierdzewnej,
10 m kabel, z czyszczeniem
LXV441.99.11301
FP 360 sc PAH/Olejowa sonda fluorescencyjna, 0-500 ppb, korpus ze stali nierdzewnej,
1.5 m kabel, bez czyszczenia
LXV441.99.12101
FP 360 sc PAH/Olejowa sonda fluorescencyjna, 0-500 ppb, korpus z tytanu, 10 m kabel, bez czyszczenia
LXV441.99.12201
FP 360 sc PAH/Olejowa sonda fluorescencyjna, 0-500 ppb, korpus z tytanu, 10 m kabel, bez czyszczenia
LXV441.99.12301
FP 360 sc PAH/Olejowa sonda fluorescencyjna, 0-500 ppb, korpus z tytanu, 1.5 m kabel, bez czyszczenia
LXV441.99.21101
FP 360 sc PAH/Olejowa sonda fluorescencyjna, 0-5000 ppb, korpus ze stali nierdzewnej,
10 m kabel, bez czyszczenia
LXV441.99.21201
FP 360 sc PAH/Olejowa sonda fluorescencyjna, 0-5000 ppb, korpus ze stali nierdzewnej,
10 m kabel, z czyszczeniem
LXV441.99.21301
FP 360 sc PAH/Olejowa sonda fluorescencyjna, 0-5000 ppb, korpus ze stali nierdzewnej,
1.5 m kabel, bez czyszczenia
LXV441.99.22101
FP 360 sc PAH/Olejowa sonda fluorescencyjna, 0-5000 ppb, korpus z tytanu, 10 m kabel, bez czyszczenia
LXV441.99.22201
FP 360 sc PAH/Olejowa sonda fluorescencyjna, 0-5000 ppb, korpus z tytanu, 10 m kabel, z czyszczeniem
LXV441.99.22301
FP 360 sc PAH/Olejowa sonda fluorescencyjna, 0-5000 ppb, korpus z tytanu, 1.5 m kabel, bez czyszczenia
Akcesoria
LZX914.99.11110
Łańcuch ze stali nierdzewnej - zestaw montażowy
LZY669
Komora przepływu z panelem montażowym do FP 360 sc
Przetworniki
SC 200
SC 200 jest najbardziej uniwersalnym przetwornikiem pomiarowym na rynku. Umożliwia stosowanie sond
cyfrowych i analogowych pojedynczo, albo w kombinacji, w celu zapewnienia kompatybilności z szerokim
zakresem czujników.
SC 1000
Uzyskaj te same właściwości co SC200 z przetwornikiem SC100, który dodatkowo może obsługiwać do ośmiu
sond HACH LANGE w dowolnej konfiguracji. Przetwornik SC1000 jest elastyczny i łatwo dostosować go do
swoich potrzeb.
Pakiety serwisowe
TSE-BC-FP360SC
Umowa serwisowa Basic dla FP 360 sc zawiera jedną wizytę na miejscu i końcowe raporty.
TSE-CC-FP360SC
Umowa serwisowa Comfort dla FP 360 sc zawiera jedną wizytę na miejscu i końcowe raporty.
Rozszerzona gwarancja do 60 miesięcy.
TSE-MC-FP360SC
Jednorazowy przegląd FP 360 sc zawiera jedną wizytę na miejscu na żądanie i końcowe sprawozdania.
www.hach-lange.pl
DOC053.60.35024.Apr15
TSE-COM-FP360SC Uruchomienie FP 360 sc obejmuje szkolenie pierwszego stopnia .
