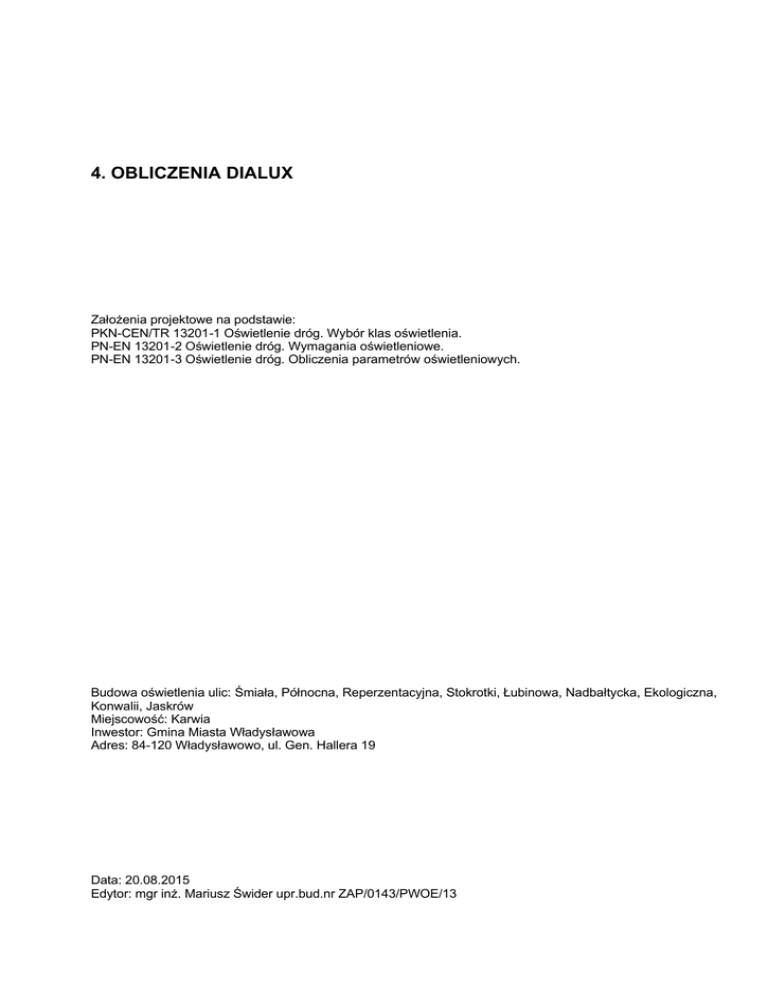

4. OBLICZENIA DIALUX
Założenia projektowe na podstawie:
PKN-CEN/TR 13201-1 Oświetlenie dróg. Wybór klas oświetlenia.
PN-EN 13201-2 Oświetlenie dróg. Wymagania oświetleniowe.
PN-EN 13201-3 Oświetlenie dróg. Obliczenia parametrów oświetleniowych.
Budowa oświetlenia ulic: Śmiała, Północna, Reperzentacyjna, Stokrotki, Łubinowa, Nadbałtycka, Ekologiczna,
Konwalii, Jaskrów
Miejscowość: Karwia
Inwestor: Gmina Miasta Władysławowa
Adres: 84-120 Władysławowo, ul. Gen. Hallera 19
Data: 20.08.2015
Edytor: mgr inż. Mariusz Świder upr.bud.nr ZAP/0143/PWOE/13
20.08.2015
Świder- Elektrotechnika
78-100 Kołobrzeg
Jana Matejki 8/3
www.swider-elektrotechnika.pl
Edytor mgr inż. Mariusz Świder upr.bud.nr ZAP/0143/PWOE/13
Telefon +48 508 116 370
faks
e-Mail [email protected]
Spis treści
Strona tytułowa projektu
Spis treści
ul. Reprezentacyjna, Śmiała, Łubinowa, Północna - 9.KDD, 0.9 KL, 0....
Dane planowania
Lista opraw
Wyniki szczegółowe
Pola oszacowania
Pole oszacowania Jezdnia
Zestawienie wyników
Klasa oświetleniowa
Grafika wartości (E)
Obserwator
Obserwator 1
Izolinie (L)
Obserwator 2
Izolinie (L)
1
2
3
4
5
7
8
9
10
11
Strona 2
20.08.2015
78-100 Kołobrzeg
Jana Matejki 8/3
Telefon +48 508 116 370
faks
ul. Reprezentacyjna, Śmiała, Łubinowa, Północna - 9.KDD, 0.9 KL, 0.10 KL / Dane
planowania
Profil ulicy
Chodnik 1
Jezdnia
(Szerokość: 2.000 m)
(Szerokość: 5.000 m, Liczba pasów jezdni: 2, Nawierzchnia: R3, q0: 0.070)
Chodnik 2
(Szerokość: 2.000 m)
Współczynnik konserwacji: 0.90
Rozmieszczenia opraw
Oprawa:
Strumień świetlny (Oprawa):
Strumień świetlny (Lampy):
Moc opraw:
Rozmieszczenie:
Odstęp słupa:
Wysokość montażu (1):
Wysokość punktu świetlnego:
Nawis (2):
Nachylenie wysięgnika (3):
Długość wysięgnika (4):
Osram Siteco Preliminary Osram Siteco Streetlight 44W 4950lm
4950 lm
Wartości maksymalne mocy oświetleniowej
4950 lm
przy 70°:
912 cd/klm
44.0 W
przy 80°:
116 cd/klm
przy 90°:
2.12 cd/klm
jednostronnie u góry
W każdym kierunku tworzącym podany kąt z dolną linią pionową przy
38.000 m
zainstalowanym i gotowym do użytku oświetleniu.
7.000 m
6.960 m
Rozmieszczenie spełnia wymagania klasy mocy
-2.000 m
oświetleniowej G2.
3.0 °
Rozmieszczenie spełnia wymagania klasy indeksu
0.000 m
oślepiania D.6.
Strona 3
20.08.2015
78-100 Kołobrzeg
Jana Matejki 8/3
Telefon +48 508 116 370
faks
ul. Reprezentacyjna, Śmiała, Łubinowa, Północna - 9.KDD, 0.9 KL, 0.10 KL / Lista
opraw
Osram Siteco Preliminary Osram Siteco
Streetlight 44W 4950lm
Numer artykułu: Preliminary
Strumień świetlny (Oprawa): 4950 lm
Strumień świetlny (Lampy): 4950 lm
Moc opraw: 44.0 W
Klasyfikacja oświetleń CIE: 100
Kod Flux CIE: 37 72 96 100 100
Wyposażenie: 1 x LED (Czynnik korekcyjny
1.000).
Ilustracje oświetleń
znajdziesz w naszym
katalogu oświetleń.
Strona 4
20.08.2015
78-100 Kołobrzeg
Jana Matejki 8/3
Telefon +48 508 116 370
faks
ul. Reprezentacyjna, Śmiała, Łubinowa, Północna - 9.KDD, 0.9 KL, 0.10 KL / Wyniki
szczegółowe
Skala 1:315
Lista pól oszacowania
1
Pole oszacowania Jezdnia
Długość: 38.000 m, Szerokość: 5.000 m
Siatka: 13 x 6 Punkty
Przynależne elementy uliczne: Jezdnia.
Nawierzchnia: R3, q0: 0.070
Wybrana klasa oświetleniowa: ME5
Wartości rzeczywiste według obliczenia:
Wartości zadane według klasy:
Spełnione/nie spełnione:
(Wszystkie wymagania fotometryczne zostały spełnione.)
Lm [cd/m²]
0.50
≥ 0.50
U0
0.60
≥ 0.35
Ul
0.43
≥ 0.40
TI [%]
15
≤ 15
SR
0.85
≥ 0.50
Strona 5
20.08.2015
78-100 Kołobrzeg
Jana Matejki 8/3
Telefon +48 508 116 370
faks
ul. Reprezentacyjna, Śmiała, Łubinowa, Północna - 9.KDD, 0.9 KL, 0.10 KL / Wyniki
szczegółowe
Lista pól oszacowania
2
Pole oszacowania Chodnik 1
Przynależne elementy uliczne: Chodnik 1.
Wybrana klasa oświetleniowa: A3
3
Em (półsferyczne) [lx]
5.91
≥ 2.00
U0
0.47
≥ 0.15
Pole oszacowania Chodnik 2
Przynależne elementy uliczne: Chodnik 2.
Wybrana klasa oświetleniowa: A3
Em (półsferyczne) [lx]
5.81
≥ 2.00
U0
0.73
≥ 0.15
Strona 6
20.08.2015
78-100 Kołobrzeg
Jana Matejki 8/3
Telefon +48 508 116 370
faks
ul. Reprezentacyjna, Śmiała, Łubinowa, Północna - 9.KDD, 0.9 KL, 0.10 KL / Pole
oszacowania Jezdnia / Zestawienie wyników
Przynależne elementy uliczne: Jezdnia.
Skala 1:315
Lm [cd/m²]
0.50
≥ 0.50
U0
0.60
≥ 0.35
Ul
0.43
≥ 0.40
TI [%]
15
≤ 15
SR
0.85
≥ 0.50
Przynależni obserwatorzy (2 Ilość):
Nr.
1
2
Obserwator
Pozycja [m]
Obserwator 1
Obserwator 2
(-60.000, 1.250, 1.500)
(-60.000, 3.750, 1.500)
Lm [cd/m²]
U0
Ul
TI [%]
0.54
0.50
0.60
0.60
0.56
0.43
14
15
Strona 7
20.08.2015
78-100 Kołobrzeg
Jana Matejki 8/3
Telefon +48 508 116 370
faks
oszacowania Jezdnia / Klasa oświetleniowa
Ta klasa oświetleniowa bazuje na następującej sytuacji ruchu drogowego:
Parametry
Wartość
Typowa prędkość głównego użytkownika
Główny użytkownik
Inni dopuszczeni użytkownicy
Wykluczeni użytkownicy
Sytuacja oświetleniowa
Połączenie do innej ulicy
Zagęszczenie skrzyżowań [liczba na 1 km]
Strefa konfliktowa
Środki budowlane do uspokojenia ruchu
Natężenie strumienia pojazdów [liczba sztuk na dobę]
Natężenie strumienia ruchu rowerzystów
Natężenie strumienia ruchu pieszych
Trudność nawigacji
Zaparkowane pojazdy
Kompleksowość pola widzenia
Poziom luminancji otoczenia
Główny typ pogody
Średnia (między 30 i 60 km/h)
Ruch samochodowy, Powoli poruszające się pojazdy
Rowerzyści, Piesi
/
B1
Zwykłe skrzyżowania
>=3
Nie
Nie
<7000
Normalna
Normalna
Normalna
Nie
Normalna
Niski (okolica wiejska)
Sucha
Strona 8
20.08.2015
78-100 Kołobrzeg
Jana Matejki 8/3
Telefon +48 508 116 370
faks
oszacowania Jezdnia / Grafika wartości (E)
Wartości Lux, Skala 1 : 315
Nie wszystkie obliczone wartości mogą zostać przedstawione.
Em [lx]
9.68
Emin [lx]
2.93
Emax [lx]
25
Emin / Em
0.303
Emin / Emax
0.119
Strona 9
20.08.2015
78-100 Kołobrzeg
Jana Matejki 8/3
Telefon +48 508 116 370
faks
oszacowania Jezdnia / Obserwator 1 / Izolinie (L)
Wartości Candela/m², Skala 1 : 315
Pozycja obserwatora: (-60.000 m, 1.250 m, 1.500 m)
Wartości zadane według klasy ME5:
Lm [cd/m²]
0.54
U0
0.60
Ul
0.56
TI [%]
14
≥ 0.50
≥ 0.35
≥ 0.40
≤ 15
Strona 10
20.08.2015
78-100 Kołobrzeg
Jana Matejki 8/3
Telefon +48 508 116 370
faks
oszacowania Jezdnia / Obserwator 2 / Izolinie (L)
Wartości Candela/m², Skala 1 : 315
Pozycja obserwatora: (-60.000 m, 3.750 m, 1.500 m)
Wartości zadane według klasy ME5:
Lm [cd/m²]
0.50
U0
0.60
Ul
0.43
TI [%]
15
≥ 0.50
≥ 0.35
≥ 0.40
≤ 15
Strona 11
