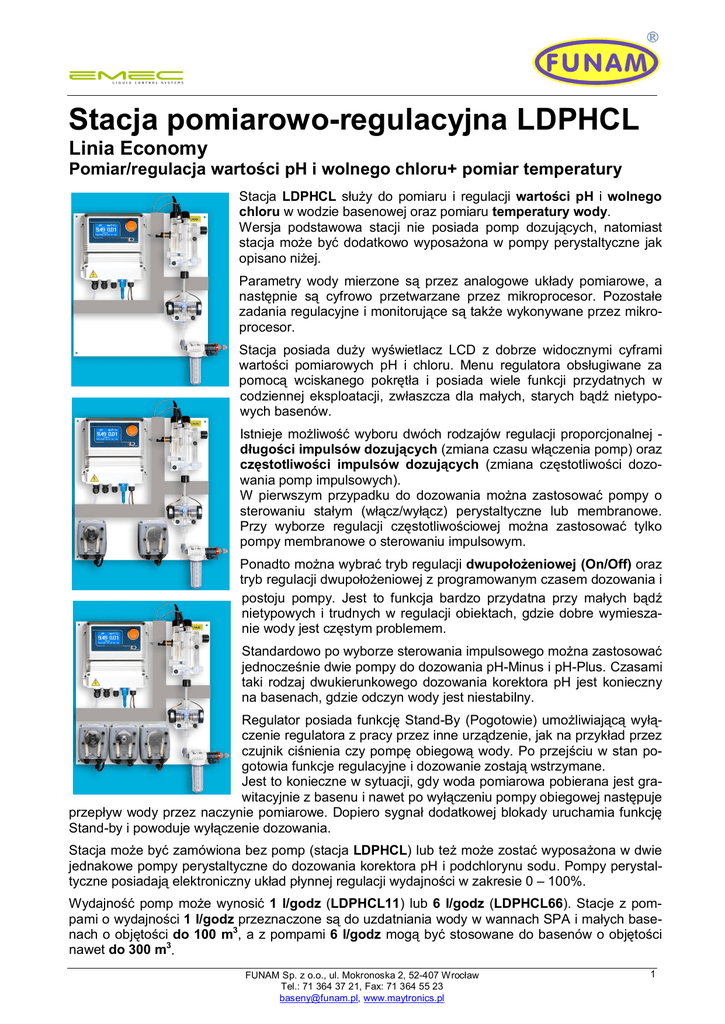

Stacja pomiarowo-regulacyjna LDPHCL
Linia Economy
Pomiar/regulacja wartości pH i wolnego chloru+ pomiar temperatury
Stacja LDPHCL służy do pomiaru i regulacji wartości pH i wolnego
chloru w wodzie basenowej oraz pomiaru temperatury wody.
Wersja podstawowa stacji nie posiada pomp dozujących, natomiast
stacja może być dodatkowo wyposażona w pompy perystaltyczne jak
opisano niżej.
Parametry wody mierzone są przez analogowe układy pomiarowe, a
następnie są cyfrowo przetwarzane przez mikroprocesor. Pozostałe
zadania regulacyjne i monitorujące są także wykonywane przez mikroprocesor.
Stacja posiada duży wyświetlacz LCD z dobrze widocznymi cyframi
wartości pomiarowych pH i chloru. Menu regulatora obsługiwane za
pomocą wciskanego pokrętła i posiada wiele funkcji przydatnych w
codziennej eksploatacji, zwłaszcza dla małych, starych bądź nietypowych basenów.
Istnieje możliwość wyboru dwóch rodzajów regulacji proporcjonalnej długości impulsów dozujących (zmiana czasu włączenia pomp) oraz
częstotliwości impulsów dozujących (zmiana częstotliwości dozowania pomp impulsowych).
W pierwszym przypadku do dozowania można zastosować pompy o
sterowaniu stałym (włącz/wyłącz) perystaltyczne lub membranowe.
Przy wyborze regulacji częstotliwościowej można zastosować tylko
pompy membranowe o sterowaniu impulsowym.
Ponadto można wybrać tryb regulacji dwupołożeniowej (On/Off) oraz
tryb regulacji dwupołożeniowej z programowanym czasem dozowania i
postoju pompy. Jest to funkcja bardzo przydatna przy małych bądź
nietypowych i trudnych w regulacji obiektach, gdzie dobre wymieszanie wody jest częstym problemem.
Standardowo po wyborze sterowania impulsowego można zastosować
jednocześnie dwie pompy do dozowania pH-Minus i pH-Plus. Czasami
taki rodzaj dwukierunkowego dozowania korektora pH jest konieczny
na basenach, gdzie odczyn wody jest niestabilny.
Regulator posiada funkcję Stand-By (Pogotowie) umożliwiającą wyłączenie regulatora z pracy przez inne urządzenie, jak na przykład przez
czujnik ciśnienia czy pompę obiegową wody. Po przejściu w stan pogotowia funkcje regulacyjne i dozowanie zostają wstrzymane.
Jest to konieczne w sytuacji, gdy woda pomiarowa pobierana jest grawitacyjnie z basenu i nawet po wyłączeniu pompy obiegowej następuje
przepływ wody przez naczynie pomiarowe. Dopiero sygnał dodatkowej blokady uruchamia funkcję
Stand-by i powoduje wyłączenie dozowania.
Stacja może być zamówiona bez pomp (stacja LDPHCL) lub też może zostać wyposażona w dwie
jednakowe pompy perystaltyczne do dozowania korektora pH i podchlorynu sodu. Pompy perystaltyczne posiadają elektroniczny układ płynnej regulacji wydajności w zakresie 0 – 100%.
Wydajność pomp może wynosić 1 l/godz (LDPHCL11) lub 6 l/godz (LDPHCL66). Stacje z pompami o wydajności 1 l/godz przeznaczone są do uzdatniania wody w wannach SPA i małych basenach o objętości do 100 m3, a z pompami 6 l/godz mogą być stosowane do basenów o objętości
nawet do 300 m3.
FUNAM Sp. z o.o., ul. Mokronoska 2, 52-407 Wrocław
Tel.: 71 364 37 21, Fax: 71 364 55 23
[email protected], www.maytronics.pl
1
Dodatkowo każda stacja może być wyposażona w pompę do dozowania koagulanta o regulowanej
w sposób ciągły wydajności w zakresie 10 – 80 ml/godz (stacja LDPHCL11K oraz LDPHCL66K).
Pompy perystaltyczne pracują znacznie ciszej niż pompy membranowe i ich stosowanie jest szczególnie zalecane tam, gdzie poziom generowanego hałasu ma szczególne znaczenie (hotele, pensjonaty czy domy prywatne).
Umieszczenie wszystkich urządzeń łącznie z pompami na jednej tablicy znacznie ułatwia i przyspiesza montaż i rozruch stacji na miejscu przeznaczenia.
Elektroda pH umieszczona jest w wykonanym z akrylu naczyniu pomiarowym, w którym znajduje się
także kurek i rotametr do regulacji przepływu wody, czujnik przepływu, czujnik temperatury oraz
kurek do pobierania próbek wody. Przy braku przepływu wody przez naczynie pomiarowe funkcje
regulacyjne i dozowanie zostają zatrzymane.
Sonda chloru umieszczona jest w oddzielnym akrylowym naczyniu pomiarowym i składa się z elektrody platynowej i miedzianej. Zamiast elektrody miedzianej, jako opcja może być zamówiona elektroda srebrna do wody słonej.
Układ pomiaru temperatury wody wyposażony został w czujnik PT100. Dzięki pomiarowi temperatury możliwe jest uaktywnienie kompensacji temperaturowej pomiaru wartości pH.
Cechy stacji LDPHCL














Kompaktowa konstrukcja na tablicy o wymiarach 430 x 470 mm.
Zastosowanie oddzielnego naczynia pomiarowego wolnego chloru z pojedynczymi elektrodami Pt i Cu (platyna i miedź) powoduje bardziej stabilny i dokładny pomiar, a w razie konieczności wymiana pojedynczej elektrody jest znacznie tańsza.
Proste i przejrzyste menu w języku polskim oraz obsługa za pomocą jednego wciskanego pokrętła nie wymaga specjalnych kwalifikacji.
Dostęp do menu zabezpieczony hasłem.
Możliwość podłączenia pomp o sterowaniu stałym (włącz/wyłącz) lub sterowaniu impulsowym.
Możliwość wyboru regulacji proporcjonalnej lub dwupołożeniowej (On/Off) oraz regulacji dwupołożeniowej z programowanym czasem pracy i postoju pompy, który jest bardzo przydatny
przy małych bądź nietypowych basenach.
Przy wyborze pomp impulsowych można zastosować standardowo dwie pompy impulsowe do
dozowania pH-Minus i pH-Plus (regulacji dwustronna pH).
Możliwość zaprogramowania zwłoki dozowania (regulacji) celem uzyskania właściwej polaryzacji elektrod i stabilnych wartości pomiarowych po wyłączeniu i ponownym włączeniu stacji.
Możliwość wybrania priorytetu dozowania korektora pH, czyli przed osiągnięciem wartości zadanej pH dozowanie chloru jest wstrzymane – zapobiega to przedozowaniu chloru, gdyż wraz
ze zmniejszaniem się wartości pomiarowej pH zawartość wolnego chloru w wodzie wzrasta.
Możliwość programowego wyłączenia pomp dozujących lub ich ręcznego załączenia na zadany okres czasu – funkcja przydatna przy rozruchu stacji i odpowietrzaniu pomp dozujących.
Pomiar temperatury umożliwia kompensację temperaturową pomiaru wartości pH.
Alarmy stacji - brak przepływu wody, maksymalny czas dozowania (regulacji), poziom cieczy
w pojemnikach oraz alarm sondy pH i chloru (awaria elektrod).
Podświetlenie naczyń pomiarowych niebieskimi diodami umożliwia obsługę nawet w warunkach słabego oświetlenia.
Filtr wody pomiarowej o zdolności oczyszczania 60 µm zapobiega zanieczyszczeniu elektrod.
Dane techniczne regulatora
Typ:
Rodzaj regulatora:
Zasilanie:
Pobór mocy:
Bezpiecznik:
LDPHCL
proporcjonalny długości lub częstotliwości impulsów dozujących oraz
dwupołożeniowy On/Off
190 - 265 V, 50/60 Hz
25 W
regulatora T 3,15 A, pomp T 6,3 A
FUNAM Sp. z o.o., ul. Mokronoska 2, 52-407 Wrocław
Tel.: 71 364 37 21, Fax: 71 364 55 23
[email protected], www.maytronics.pl
2
Wyjścia pomp dozujących:
Wskazania:
Rodzaje alarmów:
Temperatura otoczenia:
Wymiary regulatora:
Wymiary stacji:
Klasa ochrony:
przekaźnikowe 5A - 230VAC z modulacją długości impulsów dozujących oraz styki beznapięciowe z modulacją częstotliwości impulsów
dozujących
podświetlany wyświetlacz LCD
brak przepływu wody, maksymalny czas dozowania, awaria elektrody
oraz niski poziom cieczy w pojemnikach z korektorem pH i chlorem
-100 do +500 C przy wilgotności względnej 0% – 95%
215 x 230 x 125 mm (szerokość x wysokość x głębokość)
430 x 470 x 155 mm (szerokość x wysokość x głębokość)
IP 65
Dane techniczne układu pomiarowego pH
Typ naczynia pomiarowego:
Materiał:
Maksymalne ciśnienie:
Przepływ wody pomiarowej:
Kontrola przepływu:
Typ elektrody pH:
Zakres pomiaru:
Dokładność odczytu:
Kalibracja:
Parametry regulacji:
Podłączenie elektrody:
PEF2 z czujnikiem przepływu, rotametrem i kurkiem pobierczym
akryl
7 bar
40 – 50 l/godz regulowany przy pomocy rotametru
czujnik przepływu SEPR z diodą, dodatkowa blokada Stand-by z zasilania pompy obiegowej, czujnika ciśnienia lub innego urządzenia
EPHS - epoksydowa prętowa o średnicy 12 mm
0 – 14 pH
0,01 pH
metoda jedno lub dwupunktowa
przy regulacji proporcjonalnej - wartość zadana i zakres proporcjonalności, przy regulacji On/Off – wartości zadane górna i dolna
złącze BNC z przewodem 0,8 m
Dane techniczne układu pomiarowego wolnego chloru
Typ naczynia pomiarowego: ECL4N z amperometryczną, bezobsługową i samoczyszcząca sondą
chloru z elektrodami Pt - Cu lub Pt - Ag do słonej wody (ECL5N)
Materiał:
akryl
Przewód wody pomiarowej: PE 6 x 8 mm
Maksymalne ciśnienie:
7 bar
Przepływ wody pomiarowej: 40 – 50 l/godz
Typ elektrody platynowej:
ELE/P
Typ elektrody miedzianej: ELE/R - do słodkiej wody
Typ elektrody srebrnej:
ELE/A – do słonej wody (zamiast miedzianej)
Zakres pomiaru:
0 – 10 mg/l (ppm)
Dokładność odczytu:
0,01 mg/l
Wymagane pH wody:
6 – 8 pH
Kalibracja:
metoda jedno lub dwupunktowa
Parametry regulacji:
przy regulacji proporcjonalnej - wartość zadana i zakres proporcjonalności, przy regulacji On/Off – wartości zadane górna i dolna
Podłączenie elektrod:
przewód jednożyłowy
Dane techniczne układu pomiarowego temperatury
Typ czujnika temperatury:
Maksymalne ciśnienie:
Zakres pomiaru:
Dokładność odczytu:
Kalibracja:
Materiał korpusu:
Gwint przyłącza:
ETEPT - PT100 (umieszczony w naczyniu PEF2)
7 bar
00 – 1000 C
0,10 C
metoda jednopunktowa
PVDF
½”
FUNAM Sp. z o.o., ul. Mokronoska 2, 52-407 Wrocław
Tel.: 71 364 37 21, Fax: 71 364 55 23
[email protected], www.maytronics.pl
3
Dane techniczne pomp dozujących korektor pH, chlor i koagulant
Typ pompy
Maksymalna
wydajność
l/godz
Maksymalne
ciśnienie
bar
Wężyk
dozujący
mm
Maksymalne
obroty
1/min
Moc
pobierana
W
Masa
kg
VPER1-3
1
3
3,2 x 9,6
25
4
0,7
VPER6-1
6
1
6,0 x 9,0
50
4
0,7
VPERK1-3
(koagulant)
10 – 80 ml/godz
3
3,2 x 9,6
25
4
0,7
Zasilanie:
Klasa ochrony:
Temperatura otoczenia:
Rodzaj pomp:
Regulacja wydajności:
Maks. wysokość zasysania:
Wężyk dozujący:
Przewody dozujące:
230 V/50 Hz
IP 65
00 – 500 C przy wilgotności względnej 0% – 90%
perystaltyczne
poprzez zmianę obrotów w zakresie 0% - 100%
1,5 m
standardowo santopren, na życzenie silicon
4 x 6 mm
Wersje stacji
 Kod LDPHCL – stacja bez pomp perystaltycznych.
 Kod LDPHCL11 – stacja z dwoma jednakowymi pompami perystaltycznymi (pH i Cl) o wydajności 1 l/godz przy 3 barach.
 Kod LDPHCL66 – stacja z dwoma jednakowymi pompami perystaltycznymi (pH i Cl) o wydajności 6 l/godz przy 1 barze.
 Kod LDPHCL11K – stacja z dwoma jednakowymi pompami perystaltycznymi (pH i Cl) o wydajności 1 l/godz przy 3 barach oraz z pompą koagulanta o zmiennej wydajności 10 – 80
ml/godz przy 3 barach.
 Kod LDPHCL66K – stacja z dwoma jednakowymi pompami perystaltycznymi (pH i Cl) o wydajności 6 l/godz przy 1 barze oraz z pompą koagulanta o zmiennej wydajności 10 – 80
ml/godz przy 3 barach.
Opakowanie
Każda wersja stacji dostarczana jest w kartonie zawierającym wszystkie materiały potrzebne do
montażu stacji:
 stacja bez pomp lub z zamontowanymi pompami w zależności od wersji stacji,
 elektroda pH,
 roztwory buforowe pH 7,0 i pH 4,0,
 płyn do czyszczenia elektrody pH,
 zawory kulowe 1/2” (2 szt) i kurek 1/4” do podłączenia wody pomiarowej,
 przewody wody pomiarowej z PE 6x8 mm (2x2 m),
 zawór stopowy z filtrem dla każdej pompy (zależne od wersji stacji),
 zawór dozujący 1/2”x3/8” dla każdej pompy (zależne od wersji stacji),
 przewód ssawny z PVC 4x6 mm (2 m) dla każdej pompy (zależne od wersji stacji),
 przewód tłoczny z PE 4x6 mm (2 m) dla każdej pompy (zależne od wersji stacji),
 bezpieczniki zapasowe regulatora (2 szt),
 kołki mocujące (4 szt),
 instrukcja obsługi.
