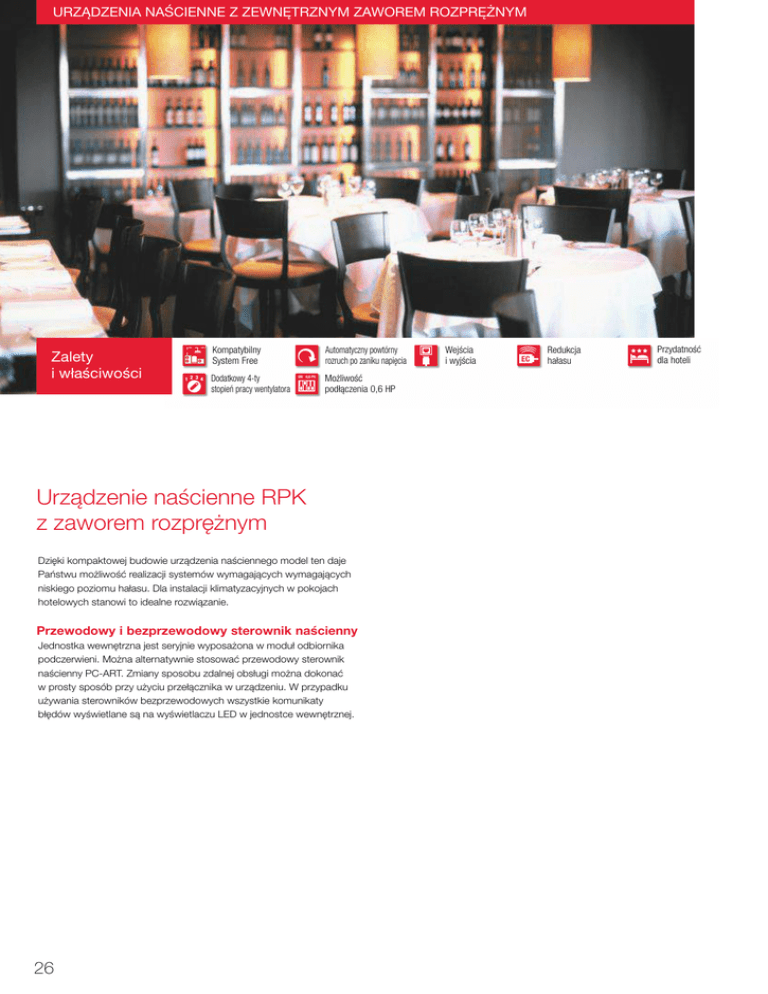

Urządzenie naścienne RPK z zaworem rozprężnym

URZĄDZENIA NAŚCIENNE Z ZEWNĘTRZNYM ZAWOREM ROZPRĘŻNYM
Zalety
i właściwości
Kompatybilny
System Free
12 34
Dodatkowy 4-ty
stopień pracy wentylatora
Automatyczny powtórny
rozruch po zaniku napięcia
ON 0,6 PS
Możliwość
podłączenia 0,6 HP
Urządzenie naścienne RPK
z zaworem rozprężnym
Dzięki kompaktowej budowie urządzenia naściennego model ten daje
Państwu możliwość realizacji systemów wymagających wymagających
niskiego poziomu hałasu. Dla instalacji klimatyzacyjnych w pokojach
hotelowych stanowi to idealne rozwiązanie.
Przewodowy i bezprzewodowy sterownik naścienny
Jednostka wewnętrzna jest seryjnie wyposażona w moduł odbiornika
podczerwieni. Można alternatywnie stosować przewodowy sterownik
naścienny PC-ART. Zmiany sposobu zdalnej obsługi można dokonać
w prosty sposób przy użyciu przełącznika w urządzeniu. W przypadku
używania sterowników bezprzewodowych wszystkie komunikaty
błędów wyświetlane są na wyświetlaczu LED w jednostce wewnętrznej.
26
Wejścia
i wyjścia
EC
Redukcja
hałasu
Przydatność
dla hoteli
EV-1,5N (osobny zawór rozprężny)4
Jednostki wewnętrzne: naścienne z zewnętrznym zaworem rozprężnym
Model naścienny
RPK-0.6FSNH3M
RPK-0.8FSNH3M
RPK-1.0FSNH3M
RPK-1.5FSNH3M
Zawór rozprężny
EV-1.5N14
EV-1.5N14
EV-1.5N14
EV-1.5N14
Nominalna moc chłodnicza¹ (Jedn. zewn. Utopia)
kW
-
2,0
2,5
3,6
Nominalna moc grzewcza¹ (Jedn. zewn. Utopia)
kW
-
2,2
2,8
4,0
Nominalna moc chłodnicza¹ (Jedn. zewn. SetFree)
kW
1,7
2,2
2,8
4,0
Nominalna moc grzewcza¹ (Jedn. zewn. SetFree)
kW
1,9
2,5
3,2
4,8
Blacha ocynkowana
Korpus zaworu rozprężnego
Zasilanie 50 Hz
V / Ph
230 / 1, Zawór rozprężny zasilany wewnętrznie
Moc pobierana
W
20
20
20
50
Bezpiecznik
A
10
10
10
10
Wymiary jedn. wewn. (wys. x szer. x głęb.)
mm
300 × 790 × 230
300 × 790 × 230
300 × 790 × 230
300 × 900 × 230
Wymiary zaworu rozprężnego (wys. x szer. x głęb.)
mm
164 × 201 × 62
164 × 201 × 62
164 × 201 × 62
164 × 201 × 62
11,0 / 1,5
Masa jedn. wewn. / zaworu rozprężnego
kg
10,0 / 1,5
10,0 / 1,5
10,0 / 1,5
Poziom hałasu wewn.³ (min-max)
dB(A)
29 / 31 / 32 / 35
30 / 32 / 35 / 39
30 / 32 / 35 / 39
33 / 36 / 36 / 46
Przepływ powietrza wewn. (min-max)
m³ / h
360 / 420 / 450 / 480
390 / 420 / 480 / 600
390 / 420 / 480 / 600
450 / 540 / 660 / 840
Zdalne sterowanie (opcja)5
przewodowy sterownik naścienny PC-ARF, poczerwień PC-LH3B lub inne (patrz akcesoria)
Czynnik chłodniczy R410A, elektroniczny zawór rozprężny
Obieg chłodniczy
Przewód cieczowy śr.wewn. =>Zawór rozpr.
cal
3 / 8 ˝ (9,53 mm)
3 / 8 ˝ (9,53 mm)
3 / 8 ˝ (9,53 mm)
3 / 8 ˝ (9,53 mm)
Przewód cieczowy Zawór rozpr. =>System
cal
1 / 4 ˝ (6,35 mm)
1 / 4 ˝ (6,35 mm)
1 / 4 ˝ (6,35 mm)
1 / 4 ˝ (6,35 mm)
Przewód gazowy śr. wewn. (kielich)
cal
1 / 2 ˝ (12,7 mm)
1 / 2 ˝ (12,7 mm)
1 / 2 ˝ (12,7 mm)
1 / 2 ˝ (12,7 mm)
Złącze wewn. => Zawór rozpr.
2,5
Długość rur max. 3~5 m, Różnica wysokości max. 2 m, Długość przewodu 5 m
Specjalne zalecenia
Zawór rozpr. powinien być montowany w strefie cichej*
¹ Nominalna moc chłodnicza: temp. pomieszczenia 27°C (19°C Tm) i temp. zewn. 35°C; długość rur 7,5 m; różnica poziomów 0 m.
² Nominalna moc grzewcza: temp. pomieszczenia 20°C i temp. zewn. 7°C (6°C Tm); długość rur 7,5 m; różnica poziomów 0 m.
³ Poziom hałasu zmierzony 1 m pod jednostką i w odległości 1 m (pomiar w pomieszczeniu bezechowym)
4
Zamawiany osobno
5
Praca z przewodowym sterownikiem wymaga wyłączenia w jednostce wewnętrznej odbiornika podczerwieni.=> Zworka na odbiorniku podczerwieni.
W przypadku pracy ze sterownikiem bezprzewodowym sterownik PC-LH3B nie wymaga żadnej zmiany, ponieważ odbiornik jest już zainstalowany.
* Zawór rozprężny powinien być montowany w cichej strefie wewnątrz. Jednostka wewnętrzna nie może pracować bez zaworu rozprężnego.
Długość zabudowy zaworu nie może być zmieniana. Uchwyt montażowy pozwala na montaż na ścianie lub na suficie. Przewód gazowy nie powinien być podłączany
do zaworu rozprężnego. Uzupełnianie dla przewodu wtryskowego 3/8" (9,53 mm), to 50 g / m.
27
