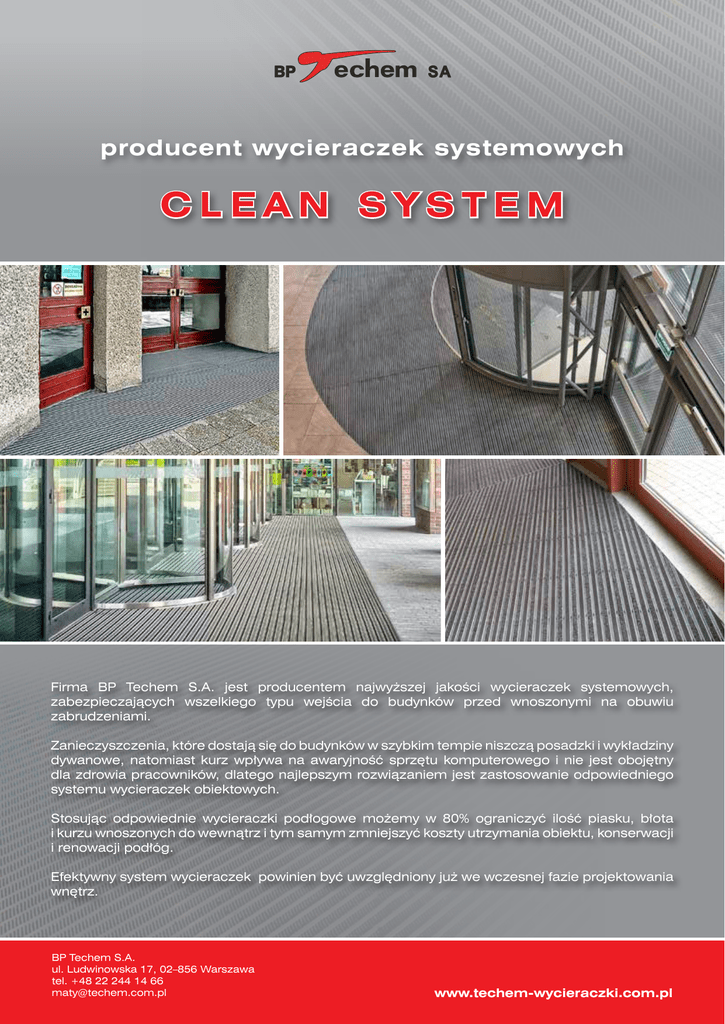

clean system - Techem

producent wycieraczek systemowych
CLEAN SYSTEM
Firma BP Techem S.A. jest producentem najwyższej jakości wycieraczek systemowych,
zabezpieczających wszelkiego typu wejścia do budynków przed wnoszonymi na obuwiu
zabrudzeniami.
Zanieczyszczenia, które dostają się do budynków w szybkim tempie niszczą posadzki i wykładziny
dywanowe, natomiast kurz wpływa na awaryjność sprzętu komputerowego i nie jest obojętny
dla zdrowia pracowników, dlatego najlepszym rozwiązaniem jest zastosowanie odpowiedniego
systemu wycieraczek obiektowych.
Stosując odpowiednie wycieraczki podłogowe możemy w 80% ograniczyć ilość piasku, błota
i kurzu wnoszonych do wewnątrz i tym samym zmniejszyć koszty utrzymania obiektu, konserwacji
i renowacji podłóg.
Efektywny system wycieraczek powinien być uwzględniony już we wczesnej fazie projektowania
wnętrz.
BP Techem S.A.
ul. Ludwinowska 17, 02–856 Warszawa
tel. +48 22 244 14 66
[email protected]
www.techem-wycieraczki.com.pl
clean ryps
– wkład tekstylny
Wycieraczka z osuszającymi wkładami czyszczącymi
osadzonymi w profilach aluminiowych. Wkłady osuszające odporne są na ścieranie, wygniatanie, dobrze
absorbują wilgoć. Całość łączona przy pomocy nierdzewnych lin stalowych. Przeznaczona do wejść o dużym natężeniu ruchu pieszych (wys. 17 lub 22 mm) oraz
ręcznych wózków transportowych i sklepowych (tylko
wys. 22 mm) – wyłącznie do zastosowania wewnątrz pomieszczeń.
zakres temperatur stosowania: powyżej + 5°C
montaż: we wpuście o odpowiedniej głębokości
(22 lub 17 mm) lub na podłożu w profilowanej
ramie aluminiowej
wysokość wycieraczek: 17 lub 22 mm
kolory wkładów: szary, czarny, brązowy
wymiar: na zamówienie
clean rubber
– wkład gumowy
Wycieraczka z gumowymi wkładami czyszczącymi
osadzonymi w profilach aluminiowych. Całość łączona przy pomocy nierdzewnych lin stalowych. Przeznaczona do wejść o dużym natężeniu ruchu pieszych
(wys. 17 lub 22 mm) oraz ręcznych wózków transportowych i sklepowych (tylko wys. 22 mm).
Duża wytrzymałość mechaniczna, odporność na wilgoć,
korozję i zmiany temperatur. Można stosować wewnątrz
i na zewnątrz budynków.
zakres temperatur stosowania: od -40°C do +70°C
montaż: we wpuście o odpowiedniej głębokości
(22 lub 17 mm) lub na podłożu w profilowanej
ramie aluminiowej.
wysokość wycieraczek: 17 lub 22 mm
kolory wkładów: szary, czarny, brązowy
wymiar: na zamówienie
clean scrub
– wkład szczotkowy
Wycieraczka z szczotkowymi wkładami czyszczącymi
osadzonymi w profilach aluminiowych. Całość łączona przy pomocy nierdzewnych lin stalowych. Przeznaczona do wejść o dużym natężeniu ruchu pieszych
(wys. 17 lub 22 mm) oraz ręcznych wózków transportowych i sklepowych (tylko wys. 22 mm).
Duża wytrzymałość mechaniczna, odporność na wilgoć,
korozję i zmiany temperatur. Można stosować wewnątrz
i na zewnątrz budynków
zakres temperatur stosowania: od -40°C do +70°C
montaż: we wpuście o odpowiedniej głębokości
(22 lub 17 mm) lub na podłożu w profilowanej ramie
aluminiowej.
wysokość wycieraczek: 17 lub 22 mm
kolory wkładów: szary, czarny, brązowy
wymiar: na zamówienie
UWAGA: POSZCZEGÓLNE WKŁADY CZYSZCZĄCE MOŻNA ŁĄCZYĆ!
możliwe warianty
clean ryps – rubber
clean ryps – scrub
clean rubber – scrub
kolory wycieraczek
sposoby montażu
rama wpustowa
POZIOM POSADZKI
POZIOM WPUSTU
profil najazdowy
informacje techniczne
PRZY ZAMAWIANIU PROSIMY O PODANIE:
1. Rodzaju wkładu czyszczącego: ryps – wkład tekstylny, rubber – wkład gumowy, scrub – wkład szczotkowy
UWAGA: wkłady czyszczące można łączyć.
2. Wysokości zamawianej wycieraczki: Clean 22 mm lub Clean 17 mm (wysokość profilu nośnego odpowiednio 19 mm i 15 mm)
Faktyczne wymiary wycieraczek z wkładami czyszczącymi:
Clean 22 mm (wysokość profilu nośnego 19 mm)
– clean ryps – 22 mm
– clean rubber – 23 mm
– clean scrub – 24 mm
3. Szerokości i długości
według schematu obok,
gdzie strzałka oznacza
kierunek wejścia
długość
Clean 17 mm (wysokość profilu nośnego 15 mm)
– clean ryps – 17 mm
– clean rubber – 19 mm
– clean scrub – 20 mm
szerokość
4. Dokładnych wymiarów wewnętrznych wpustu w cm (gotowa wycieraczka będzie mniejsza o 2-3 mm z każdej strony
– luz montażowy umożliwiający jej wyjmowanie). Jeżeli wymiary wpustu są nierówne (np. jeden bok mierzy 90 cm a drugi 89 cm),
prosimy o podanie przynajmniej dwóch wymiarów każdego boku.
5. Czy potrzebna jest rama wpustowa lub profil najazdowy.
6. Rodzaju ramy wpustowej: 25 x 25 x 3 mm, 20 x 20 x 2 mm, 15 x 15 x 2 mm
7. Sposobu montażu ramy wpustowej: do zalania wylewką samopoziomującą lub do zakołkowania.
8. Koloru użytego wkładu czyszczącego: szary, czarny, brązowy.
Atesty i aprobaty: atest PZH HK/B/0628/01/2014, opinia ITB NJ-5/KR/1106/09, sprawozdania z badań materiałowych:
48/09/BB91133001 i 10/11/BB91104001, klasa zdolności przeciwpoślizgowej R 12 według normy DIN 51130:2014-02
instrukcja montażu ram
Ramy do wycieraczek systemowych CLEAN SYSTEM produkowane przez firmę BP Techem S.A. wykonane są z kątowników aluminiowych 25 x 25 x 3 mm lub 20 x 20 x 2 mm (dla wycieraczek
o wysokości 22 mm) i 20 x 20 x 2 mm lub 15 x 15 x 2 mm (dla wycieraczek o wysokości 17 mm). Ramę należy zamontować we wpuście
w ten sposób, aby górna jej krawędź była zlicowana z powierzchnią
posadzki, a dolna powierzchnia była zlicowana z posadzką we wpuście. Powierzchnia posadzki we wpuście musi być równa i płaska
(norma budowlana dla posadzek samopoziomujących: tolerancja
do 2 mm). W przypadku ułożenia wycieraczki w nierównym wpuście może dojść do jej „klawiszowania” i trwałego odkształcenia
(konieczność wymiany wycieraczki na nową).
Wycieraczki systemowe wykonywane są z dużą dokładnością
w stosunku do ram dlatego też bardzo ważne jest dokładne
i równe ich osadzenie. Poszczególne boki ram muszą być osadzone równolegle do siebie, bez łukowatych wygięć pośrodku.
Należy sprawdzać wymiar w kilku miejscach. W wypadku ram
o nietypowych kształtach należy zadbać o właściwe kąty oraz
proste osadzenie poszczególnych elementów ramy bez łukowatych wygięć.
UWAGA:
w przypadku kształtów niestandardowych (koło, elipsa i.t.p) istnieje konieczność wykonania szablonu w skali 1:1.
eksploatacja i konserwacja
Wycieraczki systemowe CLEAN SYSTEM odporne są na działanie:
• soli kuchennej,
• środków rozpuszczających śnieg,
• podstawowych środków chemicznych nie zawierających
chloru.
może to wpłynąć na nieodwracalne odkształcenie profili konstrukcyjnych.
Dopuszczalne obciążenie wycieraczek leżących we wpuście wynosi 2500 kg na 100 cm² – wózki transportowe, inwalidzkie, podnośniki, samochody osobowe.
• czyszczenie: po zrolowaniu zamieść śmieci, odkurzyć odkurzaczem, zmyć posadzkę, rozwinąć wycieraczkę. Samą wycieraczkę czyścić na sucho odkurzaczem, okresowo czyścić
na mokro używając urządzeń do czyszczenia dywanów (ekstraktorów), używać środków chemicznych nie niszczących
gumy i aluminium.
Prawidłowe funkcjonowanie wycieraczek jest uwarunkowane
położeniem ich w równym wpuście. Tolerancja głębokości
ok. 2 mm. W przypadku nierównej posadzki pod wycieraczką
• częstotliwość czyszczenia: zalecane raz na dwa tygodnie
lub częściej w zależności od stopnia zabrudzenia i pory roku
(opady deszczu i śniegu).
ul. Ludwinowska 17,
02–856 Warszawa
tel. +48 22 244 14 66
[email protected]
www.techem-wycieraczki.com.pl
