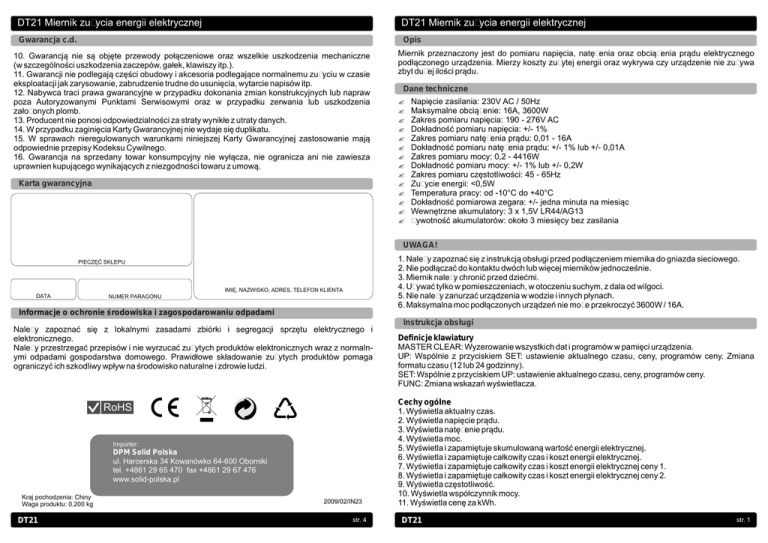

DT21 Miernik zu ycia energii elektrycznej DT21 Miernik

DT21 Miernik zużycia energii elektrycznej
DT21 Miernik zużycia energii elektrycznej
Gwarancja c.d.
Opis
10. Gwarancją nie są objęte przewody połączeniowe oraz wszelkie uszkodzenia mechaniczne
(w szczególności uszkodzenia zaczepów, gałek, klawiszy itp.).
11. Gwarancji nie podlegają części obudowy i akcesoria podlegające normalnemu zużyciu w czasie
eksploatacji jak zarysowanie, zabrudzenie trudne do usunięcia, wytarcie napisów itp.
12. Nabywca traci prawa gwarancyjne w przypadku dokonania zmian konstrukcyjnych lub napraw
poza Autoryzowanymi Punktami Serwisowymi oraz w przypadku zerwania lub uszkodzenia
założonych plomb.
13. Producent nie ponosi odpowiedzialności za straty wynikłe z utraty danych.
14. W przypadku zaginięcia Karty Gwarancyjnej nie wydaje się duplikatu.
15. W sprawach nieregulowanych warunkami niniejszej Karty Gwarancyjnej zastosowanie mają
odpowiednie przepisy Kodeksu Cywilnego.
16. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza
uprawnien kupującego wynikających z niezgodności towaru z umową.
Karta gwarancyjna
Miernik przeznaczony jest do pomiaru napięcia, natężenia oraz obciążenia prądu elektrycznego
podłączonego urządzenia. Mierzy koszty zużytej energii oraz wykrywa czy urządzenie nie zużywa
zbyt dużej ilości prądu.
Dane techniczne
?
Napięcie zasilania: 230V AC / 50Hz
?
Maksymalne obciążenie: 16A, 3600W
?
Zakres pomiaru napięcia: 190 - 276V AC
?
Dokładność pomiaru napięcia: +/- 1%
?
Zakres pomiaru natężenia prądu: 0,01 - 16A
?
Dokładność pomiaru natężenia prądu: +/- 1% lub +/- 0,01A
?
Zakres pomiaru mocy: 0,2 - 4416W
?
Dokładność pomiaru mocy: +/- 1% lub +/- 0,2W
?
Zakres pomiaru częstotliwości: 45 - 65Hz
?
Zużycie energii: <0,5W
?
Temperatura pracy: od -10°C do +40°C
?
Dokładność pomiarowa zegara: +/- jedna minuta na miesiąc
?
Wewnętrzne akumulatory: 3 x 1,5V LR44/AG13
?
Żywotność akumulatorów: około 3 miesięcy bez zasilania
UWAGA!
1. Należy zapoznać się z instrukcją obsługi przed podłączeniem miernika do gniazda sieciowego.
2. Nie podłączać do kontaktu dwóch lub więcej mierników jednocześnie.
3. Miernik należy chronić przed dziećmi.
4. Używać tylko w pomieszczeniach, w otoczeniu suchym, z dala od wilgoci.
5. Nie należy zanurzać urządzenia w wodzie i innych płynach.
6. Maksymalna moc podłączonych urządzeń nie może przekroczyć 3600W / 16A.
PIECZĘĆ SKLEPU
IMIĘ, NAZWISKO, ADRES, TELEFON KLIENTA
DATA
NUMER PARAGONU
Informacje o ochronie środowiska i zagospodarowaniu odpadami
Należy zapoznać się z lokalnymi zasadami zbiórki i segregacji sprzętu elektrycznego i
elektronicznego.
Należy przestrzegać przepisów i nie wyrzucać zużytych produktów elektronicznych wraz z normalnymi odpadami gospodarstwa domowego. Prawidłowe składowanie zużytych produktów pomaga
ograniczyć ich szkodliwy wpływ na środowisko naturalne i zdrowie ludzi.
RoHS
Importer:
DPM Solid Polska
ul. Harcerska 34 Kowanówko 64-600 Oborniki
tel. +4861 29 65 470 fax +4861 29 67 476
www.solid-polska.pl
Kraj pochodzenia: Chiny
Waga produktu: 0,200 kg
DT21
2009/02/IN23
str. 4
Instrukcja obsługi
Definicje klawiatury
MASTER CLEAR: Wyzerowanie wszystkich dat i programów w pamięci urządzenia.
UP: Wspólnie z przyciskiem SET: ustawienie aktualnego czasu, ceny, programów ceny. Zmiana
formatu czasu (12 lub 24 godzinny).
SET: Wspólnie z przyciskiem UP: ustawienie aktualnego czasu, ceny, programów ceny.
FUNC: Zmiana wskazań wyświetlacza.
Cechy ogólne
1. Wyświetla aktualny czas.
2. Wyświetla napięcie prądu.
3. Wyświetla natężenie prądu.
4. Wyświetla moc.
5. Wyświetla i zapamiętuje skumulowaną wartość energii elektrycznej.
6. Wyświetla i zapamiętuje całkowity czas i koszt energii elektrycznej.
7. Wyświetla i zapamiętuje całkowity czas i koszt energii elektrycznej ceny 1.
8. Wyświetla i zapamiętuje całkowity czas i koszt energii elektrycznej ceny 2.
9. Wyświetla częstotliwość.
10. Wyświetla współczynnik mocy.
11. Wyświetla cenę za kWh.
DT21
str. 1
Instrukcja obsługi c.d.
Instrukcja obsługi c.d.
Baterie
Umieścić 3 baterie typu LR44/AG13 zgodnie ze wskazówkami polaryzacji i przykręcić osłonkę
baterii. Nacisnąć przycisk MASTER CLEAR w celu wyzerowania wszystkich danych. Urządzenie
jest teraz gotowe do użycia.
Nieużywane przez dłuższy czas baterie muszą zostać wymienione.
Wstępne informacje o obsłudze
Po naciśnięciu przycisku FUNC na wyświetlaczu pojawią się następujące informacje:
VOLTac > AMP > WATT > kWh > TOTAL PRICE; TOTAL ON TIME > PRICE1 > PRICE2
1. Po włożeniu miernika do gniazdka 230V bez uprzedniego wykonywania żadnych operacji na
wyświetlaczu pojawi się aktualny czas, napięcie oraz częstotliwość.
2. Nacisnąć przycisk FUNC, na wyświetlaczu pojawi się aktualny czas, wartość natężenia prądu
oraz wartość współczynnika mocy.
3. Nacisnąć ponownie przycisk FUNC, na wyświetlaczu pojawi się aktualny czas, wartość
rzeczywistej mocy oraz wartość współczynnika mocy.
4. Nacisnąć ponownie przycisk FUNC, na wyświetlaczu pojawi się aktualny czas, skumulowana
wartość energii kWh oraz wartość współczynnika mocy.
5. Nacisnąć ponownie przycisk FUNC, na wyświetlaczu pojawi się całkowity czas pomiaru
(TOTAL ON TIME) oraz całkowity koszt zużycia energii elektrycznej (TOTAL PRICE).
6. Nacisnąć ponownie przycisk FUNC, na wyświetlaczu pojawi się całkowity czas pomiaru ceny 1
oraz całkowity koszt zużycia energii elektrycznej ceny 1.
7. Nacisnąć ponownie przycisk FUNC, na wyświetlaczu pojawi się całkowity czas pomiaru ceny 2
oraz całkowity koszt zużycia energii elektrycznej ceny 2.
8. Nacisnąć ponownie przycisk FUNC, urządzenie wróci do stanu początkowego, na
wyświetlaczu pojawi się ponownie aktualny czas i wartość napięcia elektrycznego.
Nacisnąć i przytrzymać przycisk FUNC przez 5 sekund w celu wyzerowania skumulowanej
wartości energii elektrycznej oraz całkowitych kosztów zużytej energii elektrycznej.
9. Jeżeli wystąpi przeciążenie, na wyświetlaczu pojawi się napis OVER oraz ----.
Ustawienie aktualnego czasu
1. Naciskać przycisk FUNC dopóki na wyświetlaczu nie pojawi się napis CLOCK.
2. Nacisnąć przycisk SET, w tym samym czasie zacznie migać dzień tygodnia, a zegar przejdzie
w tryb ustawień.
3. Nacisnąć przycisk UP, aby ustawić dzień tygodnia.
4. Nacisnąć przycisk SET jeszcze raz, na wyświetlaczu zacznie migać godzina.
5. Nacisnąć przycisk UP, aby ustawić godzinę.
6. Nacisnąć przycisk SET jeszcze raz, na wyświetlaczu zaczną migać minuty.
7. Nacisnąć przycisk UP, aby ustawić minuty.
8. Nacisnąć przycisk SET jeszcze raz, nastąpi wyjście z trybu ustawień.
9. Nacisnąć przycisk UP podczas gdy wyświetlacz pokazuje czas, można teraz zmienić tryb
czasu na 12 lub 24 godzinny.
Po zakończeniu ustawiana czasu, podłączyć miernik do gniazdka elektrycznego o mocy 230V.
Podłączyć do miernika urządzenie, po czym je uruchomić. Od tego momentu miernik rozpoczyna
wskazywanie zużycia energii podłączonego urządzenia oraz może wykryć czy urządzenie nie
zużywa zbyt dużej ilości prądu.
Ustawianie ceny kosztów zużycia energii
Naciśnąć i przytrzymać przycisk FUNC przez 5 sekund aż wyświetlacz wskaże symbol
COST/kWh.
DT21
str. 2
1. Ustawianie ceny 1
a. Nacisnąć przycisk SET, na wyświetlaczu zacznie migać pierwsza cyfra . Naciskać przycisk
UP, aż do momentu ustawienia żądanej cyfry.
b. Nacisnąć przycisk SET jeszcze raz, na wyświetlaczu zacznie migać druga cyfra. Naciskać
przycisk UP, aż do momentu ustawienia żądanej cyfry.
c. Nacisnąć przycisk SET jeszcze raz, na wyświetlaczu zacznie migać trzecia cyfra. Naciskać
przycisk UP, aż do momentu ustawienia żądanej cyfry.
d. Nacisnąć przycisk SET jeszcze raz, na wyświetlaczu zacznie migać czwarta cyfra. Naciskać
przycisk UP, aż do momentu ustawienia żądanej cyfry.
e. Nacisnąć przycisk SET jeszcze raz, na wyświetlaczu zacznie migać cyfra po przecinku.
Naciskać przycisk UP, aż do momentu ustawienia żądanej cyfry.
f. Nacisnąć przycisk SET jeszcze raz, na wyświetlaczu zacznie migać dzień tygodnia. Naciskać
przycisk UP, aż do momentu ustawienia żądanego dnia.
Istnieje 11 kombinacji wyświetlania dni tygodnia:
MO; TU; WE; TH; FR; SA; SU; MO TU WE TH FR; MO TU WE TH FR SA; SA SU; MO TU WE
TH FR SA SU.
g. Nacisnąć przycisk SET jeszcze raz, na wyświetlaczu zacznie migać godzina. Naciskać
przycisk UP, aż do momentu ustawienia żądanej godziny.
h. Nacisnąć przycisk SET jeszcze raz, na wyświetlaczu zaczną migać minuty. Naciskać przycisk
UP, aż do momentu ustawienia żądanych minut.
2. Ustawianie ceny 2
Po zakończeniu ustawiania ceny 1 nacisnąć przycisk FUNC wykonać po kolei wszystkie
powyższe punkty.
Tryb wyłączenia
Wyświetlacz wyłącza się po 10 sekundach od odłączenia od prądu, bez żadnych dodatkowych
operacji. Należy nacisnąć dowolny przycisk w celu ponownego uruchomienia urządzenia.
Gwarancja c.d.
str. 2
1. Gwarancja obejmuje urządzenia zakupione na terenie Polski i zaopatrzone w ważną Kartę
Gwarancyjną.
2. Karta Gwarancyjna jest ważna tylko z oryginalnym dowodem zakupu oraz jest ostemplowana
przez sprzedawcę i posiada czytelnie i poprawnie wypełnione wszystkie rubryki bez zmian i
skreśleń.
3. DPM Solid Polska zapewnia sprawne działanie urządzenia, na które wydana jest niniejsza
Karta Gwarancyjna pod warunkiem korzystania z urządzenia zgodnie z przeznaczeniem i
zaleceniami instrukcji.
4. Okres gwarancji wynosi 24 miesiące.
5. Naprawa urządzenia zostanie dokonana w możliwie najkrótszym terminie, nie przekraczającym
14 dni od dnia przyjęcia przez serwis urządzenia do naprawy.
6. W przypadku gdy naprawa wymaga importu z zagranicy termin naprawy może ulec wydłużeniu
do 30 dni (Europa) lub 90 dni (Chiny), na co kupujący wyraża zgodę korzystając z usługi
serwisowej.
7. Reklamujący zobowiązany jest dostarczyć urządzenie do Autoryzowanego Punktu
Serwisowego lub sklepu w oryginalnym opakowaniu fabrycznym lub innym zapewniającym
bezpieczny transport. W innym przypadku ryzyko uszkodzenia urządzenia podczas transportu
ponosi reklamujący.
8. Naprawa gwarancyjna obejmuje wyłącznie wady powstałe z przyczyn tkwiących w sprzedanym
urządzeniu.
9. Gwarancja nie obejmuje uszkodzeń mechanicznych urządzenia oraz awarii powstałych
w wyniku zjawisk losowych, takich jak: pożar, przepięcia sieci energetycznej, wyładowania
DT21
str. 3
