Centrum czopiarsko-profilarskie Weinig Unicontrol 10, używane

Centrum czopiarsko-profilarskie Weinig Unicontrol 10, używane

Centrum czopiarsko-profilarskie
Weinig Unicontrol 10, używane.

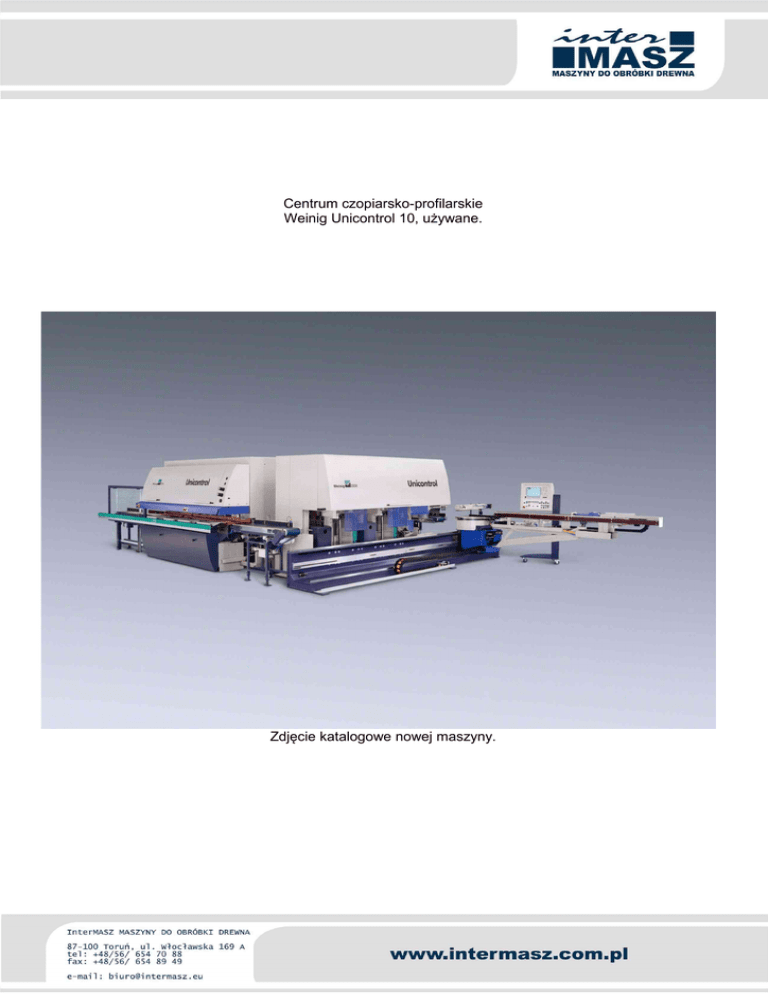

Zdjęcie katalogowe nowej maszyny.
Dene techniczne:
Układ jednostek obróbczych:
1 – automatyczny przymiar na długości
Sterowany przez maszynę automatyczny przymiar na długości dla lameli.
3 500 mm
Maksymalna długość:
Laser wspomagający bazowanie lameli.
2 – piła odcinająca
Moc silnika:
Obroty wrzeciona:
Średnica wałka mocującego:
Średnica zewnętrzna narzędzia:
3 kW
2 800 obr/min
40 mm
400 mm
3 – wrzeciono do dolnego frezowania lameli od czoła (zaokrąglenie krawędzi):
9 000 obr/min
Obroty wrzeciona:
Średnica wałka mocującego:
20 mm
Średnica zewnętrzna narzędzia:
120 mm
4 – Pierwszy wał czopujący (NC):
Moc silnika:
Obroty wrzeciona:
Średnica wałka mocującego:
Średnica zewnętrzna narzędzia:
Długość wrzeciona całkowita:
Skoki narzędzia:
11 kW
3 250 obr/min
50 mm
320 mm
320 mm
brak skoków – sterowanie NC
5 – Drugi wał czopujący (NC):
Moc silnika:
Obroty wrzeciona:
Średnica wałka mocującego:
Średnica zewnętrzna narzędzia:
Długość wrzeciona całkowita:
Skoki narzędzia:
15 kW
2 925 obr/min
50 mm
380 – 400 mm
640 mm
brak skoków – sterowanie NC
6 - Pierwszy wał profilujący (NC):
Moc silnika:
Obroty wrzeciona:
Średnica wałka mocującego:
Średnica zewnętrzna narzędzia:
Długość wrzeciona całkowita:
Skoki narzędzia:
11 kW
6 000 obr/min
50 mm
232 mm
400 mm
brak skoków – sterowanie NC
7 – Drugi wał profilujący (NC):
Moc silnika:
Obroty wrzeciona:
Średnica wałka mocującego:
Średnica zewnętrzna narzędzia:
Długość wrzeciona całkowita:
Skoki narzędzia:
11 kW
6 000 obr/min
50 mm
232 mm
400 mm
brak skoków – sterowanie NC
8 – wrzeciono profilujące poziome górne:
Moc silnika:
Obroty wrzeciona:
Średnica wałka mocującego:
Średnica zewnętrzna narzędzia:
9 – Trzeci wał profilujący (NC):
Moc silnika:
Obroty wrzeciona:
Średnica wałka mocującego:
Średnica zewnętrzna narzędzia:
Długość wrzeciona całkowita:
Skoki narzędzia:
3 kW
9 000 obr/min
40 mm
130 mm
11 kW
6 000 obr/min
50 mm
232 mm
400 mm
brak skoków – sterowanie NC
10 – wrzeciono profilujące pionowe prawe:
Obroty wrzeciona:
Średnica wałka mocującego:
Średnica zewnętrzna narzędzia:
5 850 obr/min
40 mm
210 mm
11 – wrzeciono profilujące poziome dolne:
Obroty wrzeciona:
Średnica wałka mocującego:
Średnica zewnętrzna narzędzia:
5 850 obr/min
40 mm
200 mm
Sterowanie maszyny:
PC- Nexus, jednostka PC, Windows 95.
Centralne smarowanie manualne.
Klimatyzowanie szafy sterującej.
