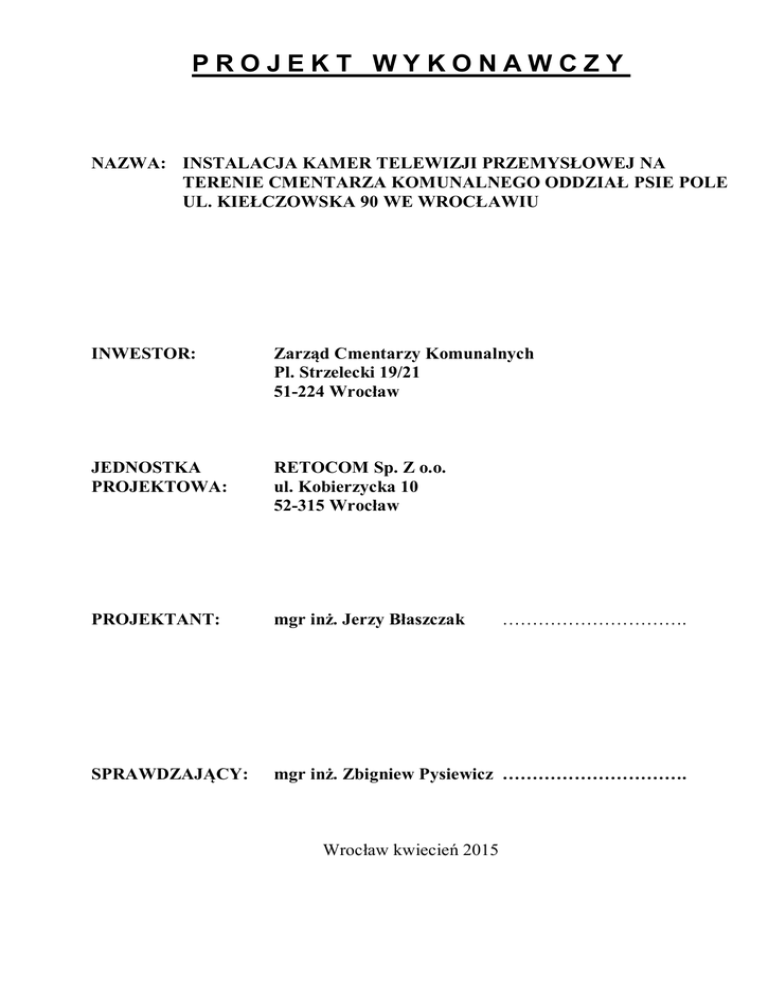

PROJEKT WYKONAWCZY
NAZWA: INSTALACJA KAMER TELEWIZJI PRZEMYSŁOWEJ NA
TERENIE CMENTARZA KOMUNALNEGO ODDZIAŁ PSIE POLE
UL. KIEŁCZOWSKA 90 WE WROCŁAWIU
INWESTOR:
Zarząd Cmentarzy Komunalnych
Pl. Strzelecki 19/21
51-224 Wrocław
JEDNOSTKA
PROJEKTOWA:
RETOCOM Sp. Z o.o.
ul. Kobierzycka 10
52-315 Wrocław
PROJEKTANT:
mgr inż. Jerzy Błaszczak
SPRAWDZAJĄCY:
mgr inż. Zbigniew Pysiewicz ………………………….
Wrocław kwiecień 2015
………………………….
SPIS TREŚCI
1. CZĘŚĆ OGÓLNA................................................................................................................................ 3
1.1 Przedmiot projektu................................................................................................ 3
1.2 Podstawa opracowania ......................................................................................... 3
1.3 Charakterystyczne parametry techniczne .............................................................. 3
1.4 Lokalizacja inwestycji............................................................................................. 3
1.5 Plan bezpieczeństwa i ochrony zdrowia ................................................................ 3
2. CZĘŚĆ TECHNICZNA...................................................................................................................... 3
2.1 Opis ogólny systemu ............................................................................................. 3
2.2 Parametry urządzeń podstawowych...................................................................... 4
2.3 Montaż urządzeń ................................................................................................... 6
2.4 Klimatyzator .......................................................................................................... 6
2.5 Wykaz materiałów podstawowych ........................................................................ 7
3. UWAGI KOŃCOWE ......................................................................................................................... 7
SPIS RYSUNKÓW
RYS. NR 1 – Orientacja
RYS. NR 2 – Lokalizacja kamer
RYS. NR 3 – Schemat telewizji przemysłowej
RYS. NR 4 – Szafa serwerowa
RYS. NR 5 – instalacja w budynku biura
1. CZĘŚĆ OGÓLNA
1.1 Przedmiot projektu
Przedmiotem niniejszego projektu jest montaż kamer telewizji przemysłowej na terenie
Cmentarza Komunalnego Oddział Psie Pole przy ul. Kiełczowskiej 90 we Wrocławiu.
1.2 Podstawa opracowania
Pod względem formalnym projekt opracowano na podstawie zawartej umowy, natomiast pod względem merytorycznym projekt opracowano w oparciu o obowiązujące
przepisy w szczególności - Prawo Budowlane.
1.3 Charakterystyczne parametry techniczne
Projektowany obiekt budowlany charakteryzuje się następującymi podstawowymi parametrami technicznymi:
Montaż kamer telewizji przemysłowej
Montaż zespołu urządzeń rejestracji obrazu
- 15 szt.
- 1 kpl.
1.4 Lokalizacja inwestycji
Projektowany obiekt budowlany jest usytuowany przy ul. Kiełczowskiej 90, na działce
nr 7/20 AM 24 Obręb Zakrzów we Wrocławiu, która jest w trwałym zarządzie Zarządu
Cmentarzy Komunalnych we Wrocławiu .
1.5 Plan bezpieczeństwa i ochrony zdrowia
Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 ( Dz. U. Nr
120 poz. 1126) przedmiotowa inwestycja nie wymaga sporządzenia planu bezpieczeństwa i ochrony zdrowia.
2. CZĘŚĆ TECHNICZNA
2.1 Opis ogólny systemu
Urządzenia telewizji przemysłowej będą pracowały w wydzielonej sieci strukturalnej,
dedykowanej dla tego systemu. Sieć będzie składać się z okablowania strukturalnego
kat. 5e i radiolinii oraz dedykowanych urządzeń aktywnych sieci.
Projektowany system telewizji przemysłowej będzie wykonany na osprzęcie firmy
LILIN zapewniającym jakość obrazu w rozdzielczości FULL HD 1920x1080. W celu
uniknięcia konieczności instalowania dużej ilości kamer stałopozycyjnych, z uwagi na
duży obszar nadzoru, kamery przeznaczone do monitorowania terenu cmentarz projektuje się typu zmiennopozycyjnego. Projektowane kamery przemysłowe zmiennopozycyjne będą zainstalowane na słupach oświetleniowych, aluminiowy typu SAL 5 i na budynku kaplicy.
Kamery stacjonarne, przeznaczone do dozorowania bramy głównej i zaplecza będą zainstalowane na budynku kaplicy i biura cmentarza. Transmisja obrazu z części kamer
odbywać się będzie drogą radiową za pomocą urządzeń UBIQITI, a z kamer zainstalowanych przy budynku biura cmentarza za pomocą kabla teleinformatycznego UTP kategorii 5e.
Rejestracja obrazu prowadzona będzie na rejestratorze IP, umożliwiającym dostęp do
systemu z sieci ETHERNET.
2.2 Parametry urządzeń podstawowych
Kamera zmiennopozycyjna posiada następujące parametry:
 Format przetwornika CMOS 1/3″
 Ilość aktywnych pikseli 1944(H) x 1092(V)
 Czułość: 0.4 Lux (1/30 sec, F1.4(Wide), 50 IRE, AGC-Gain:45dB ICR-OFF); 0.1
Lux (1/8 sec, F1.4(Wide), 50 IRE, AGC-Gain:45dB ICR-OFF); 0.01 Lux (1/8
sec, F1.4(Wide), 50 IRE, AGC-Gain:45dB ICR-ON)
 Ogniskowa 4,4–132 mm
 Zoom optyczny 30x
 Zoom cyfrowy 12x
 Kąt pola widzenia 63,4°(H), 38,51°(V) (WIDE end.); 2,3°(H), 1,33° (TELE end)
1080p
 Cyfrowy system redukcji szumów
 System kompensacji podświetlenia
 System poprawy kontrastu
 Port RJ-45 (10/100BASE-T)
 Format kompresji wideo : H.264, MJPEG
 Możliwości transmisji strumieniowej
 Obsługiwane protokoły : IP, TCP, UDP, HTTP, SMTP, NTP. DDNS, UPnP,
ARP, DHCP, PPPoE, DNS, RTSP, RTCP, Telnet, ICMP, IGMP, ONVIF S,
SNMP
 Obudowa Klasa IP66 (wodoodporna)
 Temperatura pracy -40° C - + 50° C
 Napięcie i prąd wejściowy : AC 24 V/ PoE (IEEE802.3at)
 Karta SD/SDHC/SDXC
Kamera stałopozycyjna posiada następujące parametry:

















Format przetwornika CMOS 1/2.8″
Ilość aktywnych pikseli 1984(H) x 1105(V)
Czułość: 0.02 Lux dla F1.4, 0 Lux z włączonym IR LED
Ogniskowa 3,3–12 mm
Kąt pola widzenia 79,3° - 29,8° (H), 59,41° - 22,4° (V)
Oświetlenie IR 45 m
Cyfrowy system redukcji szumów
System kompensacji podświetlenia
System poprawy kontrastu
Port RJ-45 (10/100BASE-T)
Format kompresji wideo : H.264, MJPEG
Możliwości transmisji strumieniowej
Obsługiwane protokoły : IP, TCP, UDP, HTTP, SMTP, NTP. DDNS, UPnP,
ARP, DHCP, PPPoE, DNS, RTSP, RTCP, Telnet, ICMP, IGMP, ONVIF S,
SNMP, SIP, Bonjour
Obudowa Klasa IP66 (wodoodporna)
Temperatura pracy -40° C - + 50° C
Napięcie i prąd wejściowy : AC 24 V/ PoE (IEEE802.3at)
Karta SD/SDHC
Rejestrator posiada następujące parametry:













Ilość kanałów 16
FULL HD 1980x1080
USB/HTTP/DVD/RW zewnętrzny
Port RJ45, Gigabit LAN
Język obsługi polski
Nagrywanie w czasie rzeczywistym
Nagrywanie 25kl/s na każdy kanał
przepustowość 48Mbps
ONVIF
wykrywanie twarzy, detekcja ruchu
maski prywatności
graficzny interfejs
sterowanie za pomocą panelu dotykowego lub sterowania, myszki, internetu, wyniesionej klawiatury, wsparcie iPhone, iPad, Black Berry, Android
 bezpłatne oprogramowanie CMX
Parametry sieci strukturalnej:










szafa rack 19” 42U
interfejsy Ethernet 100Mb/s
obsługa VLAN
możliwość konfiguracji QoS
routing IP
zasilanie urządzeń PoE
patchpanele wyposażone w gniazda RJ-K45, UTP kat 5e,
panele organizacyjne,
panele dystrybucji napięć,
panele wentylacyjne,
2.3 Montaż urządzeń
Szafa z urządzeniami rejestrującymi obraz będzie zlokalizowane w budynku biura w
pomieszczeniu magazynu. W szafie należy zainstalować urządzenia zgodnie z rysunkiem nr 4. Szafę i jej stelaże połączyć z listwą uziemiającą przyłączoną do uziomu.
Okablowanie w pomieszczeniach budynku biura wykonać w korytkach kablowych PCV
LN 25x16 kablem UTP 4x2x0,5 kategorii 5e i zasilającym szafę YDY 3x2,5 . Przepusty
w ścianach prowadzić w rurach osłonowych typu RB MAX 20. Kable na zewnątrz budynku biura i na dachu budynku kaplicy prowadzić w rurkach RL 22.
Kamery obrotowe instalować na uchwytach PIH-520LB mocowanych do słupów oświetleniowych przy pomocy opasek stalowych, uchwyt kamery nr 4 umocować na ścianie
budynku kaplicy. Lokalizację kamer przedstawia rys. nr 2. W pomieszczeniu pieców
kremacji istniejące kamery wymienić na projektowane wykorzystując istniejące okablowanie.
2.4 Klimatyzator
W pomieszczeniu szafy RACK należy zainstalować klimatyzator typ EXI12HL1WI/E,
klasy energetyczna: A++ i mocy chłodnicza/grzewcza: 3,5 kW/4,0 kW.
Parametry urządzenia:
jednostka zewnętrzna:
-wymiary(mm): 592 x 848 x 320
-poziom hałasu w dB:
jednostka wewnętrzna:
-wymiary(mm): 316 x 896 x 205
-poziom hałasu w dB: 22
zastosowane technologie: potrójny system filtracji, filtr jonowy, turbo nawiew,
czujnik follow-me,zegar 24h
Miejsce zabudowy klimatyzatora zostanie ustalone z Zamawiający w trakcie prowadzenia robót.
2.5 Wykaz materiałów podstawowych
Materiał
L.p.
Jednostka
Ilość
1.
Kamera IPS4304E
szt.
6
2.
Uchwyt PIH-520LB
szt.
6
3.
Kamera IPR428ESX3.6
szt.
9
4.
Rejestrator NVR116
szt.
1
5.
Dysk SV 35 4TB
szt.
8
6.
Przełącznik PMH-POE24390WAT
szt.
1
7.
Monitor T2452MTS-B4
szt.
3
8.
szt.
9
szt.
9
10.
Ubiquiti NanoStation M5 Loco
Stacja bazowa Rocket M5 BOX
15dBi/120° HV 2x2 MIMO
Spliter
szt.
1
11.
Zasilacz PoE
szt.
1
12.
Kabel UTP 4x2x0,5 kat. 5e
m
205
13.
Kabel YDY 3x1,5
m
140
14.
Kabel YDY 3x2,5
m
15
15.
Korytko kablowe LN 25x16
m
100
16.
Rurka RB MAX 20
m
240
17.
Klimatyzator
szt.
1
9.
3. Uwagi końcowe
1. Wszystkie prace wykonać zgodnie z niniejszym projektem i obowiązującymi
przepisami przy zachowaniu wymogów BHP.
2. Każdorazowo, po wykonanych pracach, pomieszczenia i teren, gdzie prowadzone
były prace, należy uporządkować i przywrócić do stanu pierwotnego.
3. Wszystkie użyte w niniejszym projekcie nazwy producentów, materiałów i
osprzętu mają wyłącznie charakter informacyjny i są wymienione w celu
wskazania minimalnych parametrów jakie powinny posiadać wszystkie
montowane materiały. Dopuszcza się dostawę innych materiałów pod
warunkiem, że ich parametry i funkcjonalność będą nie gorsze od wskazanych w
niniejszym projekcie.
4. Po zainstalowaniu nowego systemu telewizji przemysłowej typu IP, istniejący
obecnie system telewizji przemysłowej typu analogowego należy zdemontować i
przekazać Zamawiającemu.
