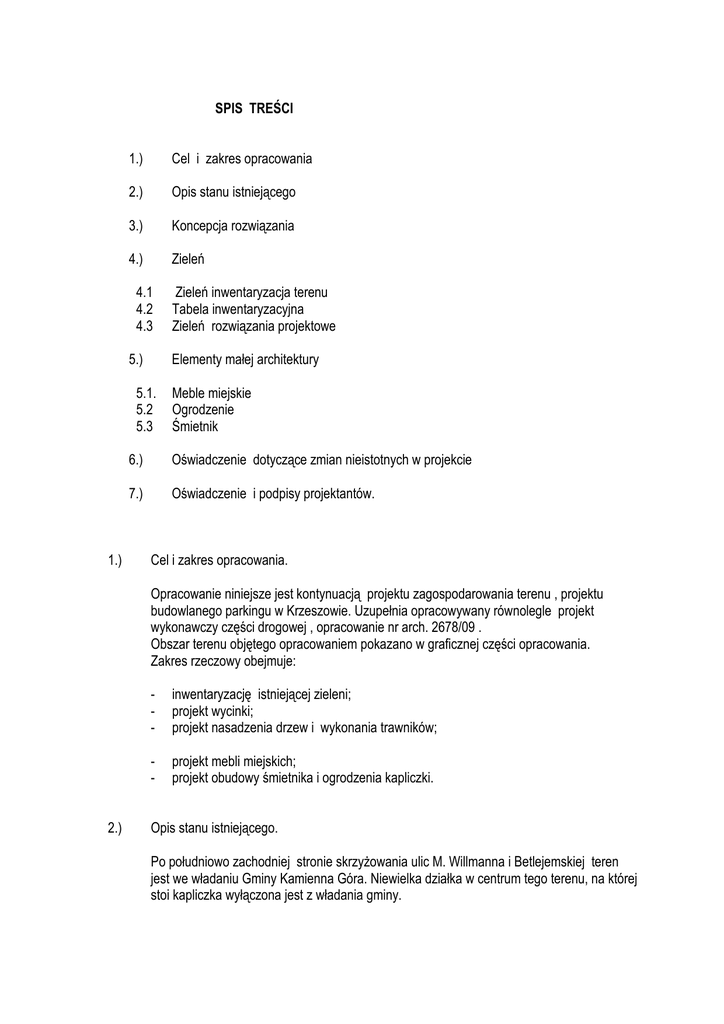

Cel i zakres opracowania.
Opracowanie niniejsze jest kontynuacją projektu zagospodarowania terenu , projektu
budowlanego parkingu w Krzeszowie. Uzupełnia opracowywany równolegle projekt
wykonawczy części drogowej , opracowanie nr arch. 2678/09 .
Obszar terenu objętego opracowaniem pokazano w graficznej części opracowania.
Zakres rzeczowy obejmuje:
2.)
-
inwentaryzację istniejącej zieleni;
projekt wycinki;
projekt nasadzenia drzew i wykonania trawników;
-
projekt mebli miejskich;
projekt obudowy śmietnika i ogrodzenia kapliczki.
Opis stanu istniejącego.
Po południowo zachodniej stronie skrzyŜowania ulic M. Willmanna i Betlejemskiej teren
jest we władaniu Gminy Kamienna Góra. Niewielka działka w centrum tego terenu, na której
stoi kapliczka wyłączona jest z władania gminy.
W południowej części terenu jest parking oddzielony od ulicy Willmanna Ŝywopłotem. Stan
techniczny parkingu jest niezadowalający. Wyjazd z parkingu jest niebezpieczny z powodu
słabej widoczności drogi ze względu na Ŝywopłot.
WzdłuŜ ulicy Willmanna biegnie chodnik oraz sieci elektroenergetyczne i teletechniczne
podziemne i napowietrzne.
Północną część terenu stanowi pusty plac, częściowo pokryty trawą częściowo wydeptami.
Na tym terenie rośnie kilka drzew róŜnej wysokości i wartości.
Nie jest zorganizowany prawidłowy niezaleŜny dojazd do domów usługowo mieszkalnych
usytuowanych po zachodniej stronie terenu gminnego.
3.)
Koncepcja rozwiązania
Rozwiązania niniejsze uzupełniają przyjęte rozwiązania projektu drogowego
organizującego ruch kołowy i pieszy na tym terenie . Zreorganizowany został parking,
utworzony ciąg pieszo jezdny po zachodniej stronie parkingu, łączący ul. Willmanna z ulicą
Betlejemską. Utworzony został dodatkowy parking dla samochodów osobowych oraz
urządzony plac na którym ma stanąć dominanta. Decyzja co do doboru charakteru
dominanty zostanie podjęta w późniejszym terminie przez Władze Lokalne.
W ramach niniejszego projektu projektuje się:
- usunięcie ze względu na bezpieczeństwo istniejących Ŝywopłotów;
- pielęgnację drzew istniejących;
- nasadzenie drzew nowych;
- urządzenie trawników na całej niezadrukowanej powierzchni terenu
- ustawienie ławek i koszy na śmiecie;
- wykonanie ogrodzenia po granicy działki na której stoi kapliczka.
- wykonanie ogrodzenia śmietnika;
4.)
Zieleń
4.1.
Zieleń inwentaryzacja terenu
Przedmiotem prac inwentaryzacyjnych była część drzewiasta zieleni na obszarze placu
pomiędzy ciągiem budynków usługowo-handlowych przy ulicy Brokoffa a zespołem
klasztornym z Bazyliką Najświętszej Marii Panny w Krzeszowie. Przeprowadzono
szczegółową inwentaryzację dendrologiczną, której zakres objął cały obszar placu
pomiędzy ulicami Willmanna, Kalwaria i Brokoffa oraz pas zieleni przy ciągu pieszym
wzdłuŜ ul. Betlejemskiej. W wyniku przeprowadzonych badań terenowych określono nazwę
polską i łacińską poszczególnych gatunków, obwód pnia, średnicę korony oraz wysokość
drzew. Dodatkowo załączono opis stanu zdrowotnego (podając widoczne objawy,
świadczące o moŜliwości wystąpienia źródła infekcji) oraz informacje dotyczące m.in.
wielopniowości i innych cech szczególnych drzewa.
Szczegółową inwentaryzację przeprowadzono w oparciu o plan w skali 1:500 oznaczając
usytuowanie drzewa, jego wielkość oraz oznakowanie w postaci cyfrowej. Numery drzew
podanych na planie sytuacyjnym odpowiadają numeracji w tabelarycznym wykazie drzew
(załącznik 1).
Inwentaryzację dendrologiczną przeprowadzono w dniu 31.08.2009 r., a jej celem było
wskazanie rozmieszczenia drzewostanu oraz określenie jego stanu zdrowotnego. Dane te
są ponadto podstawą koncepcji zagospodarowania badanego terenu zielenią.
Ogólnie zieleń występująca na opracowywanym obszarze jest zadbana oraz utrzymana w
dobrym stanie zdrowotnym. Systematycznie przeprowadzane jest strzyŜenie formowanych
Ŝywopłotów oraz koszenie trawników.
Na podstawie tabel inwentaryzacyjnej (załącznik 1) oraz analiz drzewostanu na badanym
terenie wykazano iŜ konieczne są dodatkowe zabiegi pielęgnacyjne następujących okazów:
- jałowca sabińskiego Juniperus sabina, oznaczonego na mapie numerem 6 ;
- sosny górskiej Pinus mugo, nr 7;
- głogu jednoszyjkowego Crataegus monogyna, nr 17;
- jałowca sabińskiego Juniperus sabina, nr 19;
- sosny górskiej Pinus mugo, nr 20 oraz
- jałowca sabińskiego Juniperus sabina, nr 21.
4.2
Lp.
Nazwa polska
Tabela inwentaryzacyjna
Nazwa łacińska
1
ligustr
pospolity
Ligustrum vulgare L.
2
dereń właściwy
Corpus mas L.
3
dereń właściwy
Corpus mas L.
4
dąb szypułkowy Quercus robur L.
Obwód pnia Średnica Wysokość Uwagi
korony
[m]
[cm]/
powierzchnia
[m]
[m2]
1,0
śywopłot
formowany z ligustru
pospolitego o szer.
1,5 m oraz wysokości
1,0 m. Łącznie
Ŝywopłot zajmuje
powierzchnię ok. 200
m2
1,5 x 2,2
0,7
Krzew zajmujący
powierzchnię 3,3 m2
1,0
śywopłot
formowany z derenia
właściwego o szer.
1,5 m oraz wysokości
1,0 m. Łącznie
Ŝywopłot zajmuje
powierzchnię ok. 40
m2
284
13,0
16,0
Zdrowy, stary okaz.
Na korze widnieją
pinezki (kilkanaście).
Na wysokości 2
metrów punktowe
uszkodzenie kory
wywołane
prawdopodobnie
przez grzyba.
Pochylenie korony
15o w kierunku
północnym; 10 %
posuszu. Od strony
wschodniej, na wys.
6 m pionowe
pęknięcie kory o dł.
2m.
5
6
jałowiec
sabiński
jałowiec
sabiński
Juniperus sabina
1,0 x 1,0
-
0,7
Juniperus sabina
4,6 x 3,0
-
0,8
Zdrowy okaz,
wymaga jednak
zabiegów
pielęgnacyjnych
polegających na
usunięciu
przerastających go
samosiejek dębu,
klonu, derenia oraz
pokrzyw i traw.
Okaz czterodzielny.
Na powierzchni kory
widoczny mech. 30%
posuszu.
Okaz trójdzielny
(trzy pnie o
obwodach: 36,0;
32,0; 26,0).
ZauwaŜalne oznaki
posuszu.
Okaz o dwudzielnym
pniu, na wys. 15 cm
rozgałęzia się na dwa
główne przewodniki.
5% posuszu. Wiele
liści uschniętych i
opadających.
7
sosna górska
Pinus mugo
3,7 x 5,7
-
5
8
sosna górska
Pinus mugo
4,0 x 5,2
-
4,8
9
jarząb pospolity Sorbus aucuparia
55,0; 30,0
4,5
7,0
10
RóŜa
wielkokwiatowa
pigwowiec
japoński
wierzba
płacząca
Rosa
0,3 x 0,3
-
0,4
Chaenomeles japonica
2,1 x 1,5
-
1,0
Zdrowy okaz.
Salix
120,0; 70,0
xsepulcralis’Chrysocoma’
10,5
11,0
13
Ŝywotnik
zachodni
Thuja occidentalis
1,5 x 1,2
-
3,6
14
Ŝywotnik
zachodni
Thuja occidentalis
1,5 x 1,2
-
3,6
Okaz dwudzielny, na
wys. 60 cm
rozgałęzia się na dwa
główne przewodniki.
5% posuszu.
Widoczne zabiegi
pielęgnacyjne
polegające na
formowaniu krzewu
akcentującego
element małej
architektury – krzyŜ
przydroŜny.
Widoczne zabiegi
pielęgnacyjne
polegające na
formowaniu krzewu
11
12
15
brzoza
brodawkowata
Betula pendula
97
6,0
16,0
16
17
bez czarny
głóg
jednoszyjkowy
brzoza
brodawkowata
Sambucus nigra L.
Crataegus monogyna
1,3 x 1,4
4,2 x 3,0
-
-
Betula pendula
80,0
5,8
10,0
19
jałowiec
sabiński
Juniperus sabina
2,7 x 4,4
-
0,8
20
21
sosna górska
jałowiec
sabiński
Pinus mugo
Juniperus sabina
2,0 x 3,0
2,5 x 1,8
-
3,8
0,8
18
4.3
akcentującego
element małej
architektury – krzyŜ
przydroŜny.
Zdrowy okaz. Od
strony wschodniej
widoczne
mechaniczne
uszkodzenie drzewa
– pionowy ubytek
kory u podstawy pnia
na odcinku o dł. 50
cm.
30% posuszu.
Znaczne pochylenie
pnia, tj. 30o w
kierunku północnowschodnim na
krótkim odcinku od
nasady. Pochylenie
korony drzewa
wynosi 15o w
kierunku północnowschodnim. Zdrowy
okaz.
Zdrowy okaz.
Wymaga jednak
zabiegów
pielęgnacyjnych
polegających na
usunięciu
przerastających go
roślin zielnych.
30% posuszu.
Zalecane zabiegi
pielęgnacyjne
polegające na
usunięciu roślin
zielnych.
Zieleń rozwiązania projektowe
Projektuje się zieleń średniowysoką oraz wysoką w postaci szpalerów wzdłuŜ ulic M.
Willmanna, Betlejemskiej oraz Brokoffa. WzdłuŜ ulicy M. Willmanna powstanie szpaler
niskich klonów zwyczajnych Crataegus media ‘Glogosum’ (wys. do 6 m), wzdłuŜ ul.
Betlejemskiej posadzone zostaną niskie głogi dwuszyjkowe Acer platanoides ‘Paul’s
Scarlet’ (wys. do 5 m), natomiast wzdłuŜ ul. Brokoffa na przedłuŜeniu istniejącego ciągu
budynków handlowo-usługowych projektuje się nasadzenia brzozy brodawkowatej Betula
pendula. Dobór gatunków drzew do nasadzeń nie był przypadkowy. Są to odmiany odporne
na warunki atmosferyczne, tolerancyjne co do gleby oraz polecane do nasadzeń miejskich.
Napowietrzne linie napięcia wzdłuŜ ul. M. Willmanna oraz Betlejemskiej były
przeciwwskazaniem dla sadzenia drzew wysokich.
Projektuje się trawniki strzyŜone, nie przewiduje się natomiast roślinności niskiej, która
mogłaby być przeszkodą wizualną i utrudnieniem dla ruchu pojazdów parkujących na
projektowanym parkingu.
Gatunki na nasadzenia:
- klon zwyczajny Crataegus media ‘Glogosum’, liczba sztuk 23;
- głóg dwuszyjkowy Acer platanoides ‘Paul’s Scarlet’, liczba sztuk 4;
- brzoza brodawkowata Betula pendula, liczba sztuk 5.
5.)
Elementy małej architektury.
5.1.
Meble miejskie.
W projekcie zastosowano typowe konfekcjonowane meble miejskie. Są to ławki i
kosze na śmiecie.
Wygląd tych mebli pokazano w rysunkowej części opracowania.
Ławki są wykonane z desek sosnowych mocowanych do stelaŜu Ŝeliwnego.
Deski są heblowane i malowane lakierobejcą w kolorze teku.
Odlewy Ŝeliwne, piaskowane i lakierowane w kolorze ciemnego antracytu.
Ławki mają zostać zamontowane do zakopanych w ziemi bloków kotwiących.
W projekcie zastosowano ………25………….sztuk ławek
Rozmieszczenie według części graficznej.
Kosze na śmiecie. Wyrób konfekcjonowany wykonany fabrycznie składający się z
metalowego słupka kotwionego w fundamencie, metalowego kosza i pokrywy.
Kolor antracyt.
W projekcie zastosowano …………10……….sztuk koszy na śmiecie
Rozmieszczenie według części graficznej.
5.2.
Ogrodzenie śmietnika.
Przestrzeń na której ustawione zostaną kontenery na śmieci wygrodzono aŜurowym
ogrodzeniem według rysunkowej części opracowania.
Zabezpieczenie antykorozyjne farbami ftalowymi lub epoksydowymi, zestawem
malarskim dającym gwarancję trwałości powłoki malarskiej przez okres pięciu lat.
Kolor wymalowania antracyt.
Powierzchnia śmietnika ……………………………274 .m 2
Wysokość obudowy ……………………………….. 1,1 m
Długość obudowy ………………………………… 20,80 m
5.3
Ogrodzenie działki kapliczki.
Ogrodzenie wykonać jako kutą kratę stalową według rysunkowej części opracowania.
Sposób malowania jak wyŜej.
Wysokość ogrodzenia ……………………………….110 cm
Długość ogrodzenia …………………………………33,80 m
6.)
Oświadczenie dotyczące moŜliwości wprowadzenia nieistotnych zmian w trakcie
realizacji inwestycji.
Bez konieczności uzyskania zmiany pozwolenia na budowę projekt dopuszcza, w myśl
postanowień art.20 ust.1 pkt .4, wprowadzenie za wiedza i zgodą projektanta
nieistotnych zmian, które nie naruszają postanowień art. 36a ust.5 ustawy Prawo
budowlane.
7.)
Oświadczenie i podpisy projektantów i sprawdzających.
Na podstawie art. 20 ust.4 ustawy z dn. 07.07.1994 Prawo budowlane
( Dz.U. z 2000 r. Nr 106, poz. 1126 z późniejszymi zmianami).
Oświadczam, Ŝe projekt budowlany zamienny został sporządzony zgodnie z
obowiązującymi przepisami oraz zasadami wiedzy technicznej.
1.
mgr inŜ. arch. Piotr Szarejko .......................................................................................
2.
mgr inŜ. arch.
Wacław Szarejko.....................................................................................
3.
mgr inŜ. .
Justyna Przybyła.............. ...............................................................
4.
mgr inŜ. arch. Ewa Czarkowska ...........................................................................
5.
mgr inŜ. arch. Anna Ziomkowska .....................................................................
SPIS RYSUNKÓW
01 – 01
PROJEKT ZAGOSPODAROWANIA TERENU – ELEMENTY MAŁEJ
ARCHITEKTURY;
01 – 02
OGRODZENIE
01 – 03
OBUDOWA ŚMIETNIKA
01 – 04
ŁAWKA
01 – 05
KOSZ NA ŚMIECIE
05 – 01
INWENTARYZACJA DENDROLOGICZNA
05 – 02
PROJEKT ZAGOSPODAROWANIA TERENU - ZIELEŃ
