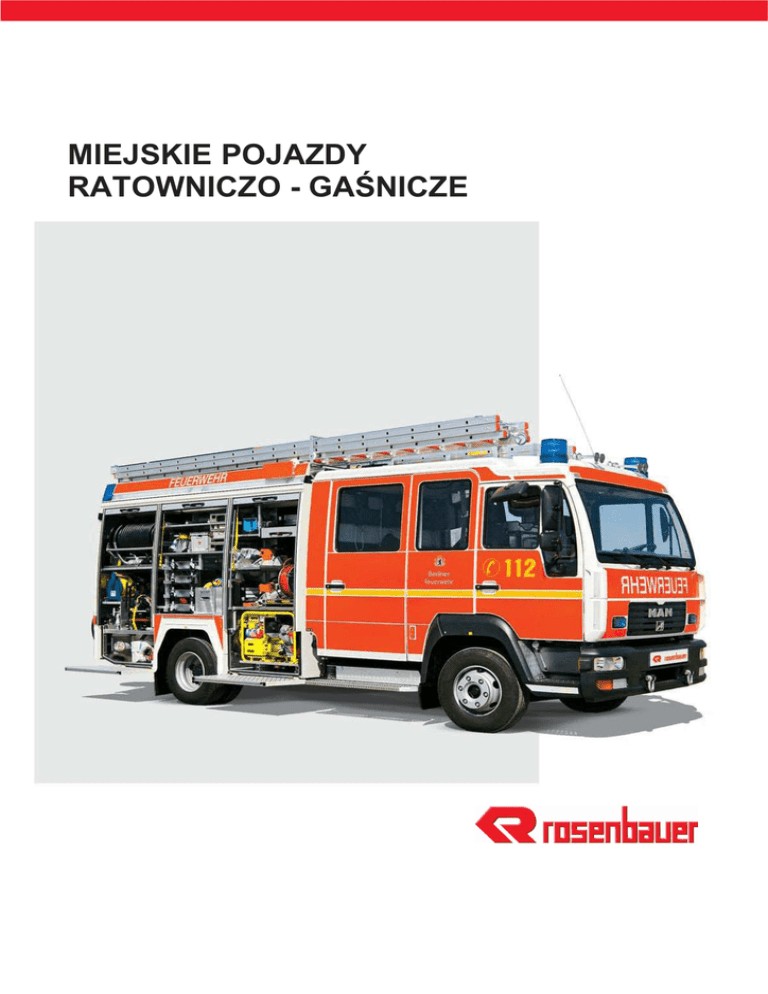

ROSENBAUER

MIEJSKIE POJAZDY
RATOWNICZO - GAŚNICZE
PAŃSTWOWE I OCHOTNICZE
STRAśE POśARNE
Bardzo szeroki zakres działań ratowniczo – gaśniczych, prowadzonych przez jednostki zawodowe i
ochotnicze, począwszy od poŜarów w budynkach mieszkalnych, poprzez miejscowe zagroŜenia w
komunikacji drogowej włączając transport materiałów niebezpiecznych, poŜary tuneli czy poŜarów
lasów.
Potencjalne zagroŜenia w obszarze działań straŜaków – ratowników stają się ciągle narastać w
związku z:
• Wzrastającą gęstością zabudowy
• Rosnącą obecność materiałów niebezpiecznych oraz syntetycznych zarówno w firmach jak i
gospodarstwach domowych,
• Zwiększające się natęŜenie ruchu spowodowane przez transport towarów i turystykę
• Budynki wysokościowe, tunele, ekrany dźwiękochłonne przy drogach czynią akcje ratowniczo –
gaśnicze jeszcze trudniejszymi,
• Anomalia pogodowe wraz z gwałtownymi ulewami, nawałnicami i powodziami
Szeroki wachlarz wymagań na całym świecie:
Miejskie pojazdy poŜarnicze firmy ROSENBAUER są szeroce wszechstronne I oferują:
• Kabiny dla załóg do 1+8 straŜaków - ratowników
• Szeroki zakres moŜliwych do zastosowania środków gaśniczych
• Odpowiedni system gaśniczy dla kaŜdego zadania operacyjnego
• Ergonomiczne systemy mocowania i dostępu do sprzętu dla ciągle rosnącej ilości przewoŜonego
sprzętu ratowniczo – gaśniczego
Firma Rosenbauer dopasowuje swoje pojazdy precyzyjnie do wymogów krajowych z uwzględnieniem
odpowiednich norm, taktyki operacyjnej i warunków klimatycznych, etc.
Firma ROSENBAUER posiada ponad 140 lat doświadczenia
Firma ROSENBAUER została załoŜona w roku 1866, równocześnie z powstaniem miejskiej straŜy
poŜarnej w mieście Linz w Austrii.
Produkty firmy ROSENBAUER od zawsze były skierowane naprzeciw praktycznym wymaganiom i są
projektowane / konstruowane w bliskiej współpracy ze straŜami poŜarnymi.
NiezaleŜnie od tego jaka fabryka firmy Rosenbauer jest brana pod uwagę, "Wykonane przez
Rosenbauer” (Made by Rosenbauer) oznacza innowacyjność, wydajną technologię, ergonomicznie
dobrane rozwiązania, jakość produkcji przemysłowej i Ŝywotność sprzętu.
Produkcja z przemysłową indywidualnością
Firma ROSENBAUER wykorzystuje najnowsze
materiały I metody produkcyjne, w celu
zapewnienia wysokiego standardu za rozsądną
cenę i w dość krótkim terminie dostawy.
Dotyczy to procedur projektowych 3D CAD,
obliczeń metodą elementów skończonych (FEM)
dla elementów poddawanych znacznym
obciąŜeniom, cięcia laserowego, fazowania,
samonośnych skręcane/sklejane arkusze
aluminiowe, wraz z wykorzystaniem elementów
o konstrukcji warstwowej, tam gdzie jest to
wymagane. Rezultatem jest solidna i lekka
konstrukcja nadwozia pojazdu, oferującą
ergonomię dostępnej przestrzeni, dobre
właściwości jazdy terenowej i szosowej, oraz są w
stanie pomieścić ciągle wzrastającą ilość sprzętu
ratowniczo – gaśniczego dzięki profesjonalnym
systemom mocowania i dostępu.
Ogólnie, firma Rosenbauer produkuje pojazdy ratowniczo – gaśnicze przy uŜyciu technologii aluminiowych:
• CL "Compact Line": Pojazdy typu Pick-up, vany typu skrzyniowego i nadwozia o lekkiej ramie.......................... do 11 t
• ES "Euro System" : 4-drzwiowe odchylane kabiny, skrytki boczne ..................................................................... 9 – 18 t
• AT "Aluminium Technology": Kabiny załogowe zintegrowane z nadwoziem, boczne skrytki, podwozia od.........9 – 18 t
• CBS "Customized Body System": Modułowe, indywidualne nadwozia ze zbiornikami bocznymi..................... 12 – 33 t
Dodatkowo, elastyczna oferta produkcyjna firmy
ROSENBAUER oferuje inne techniki zabudowy nadwozia,
np. nadwozia z poliestru wzmacnianego włóknem szklanym,
oŜebrowania ze stali nierdzewnej i aluminium, Ŝeber Ŝaluzji
skrytkowych oraz inne specjalne nadwozia.
Systemy i rozwiązania z jednego źródła
Firma ROSENBAUER projektuje, produkuje, montuje i
testuje wszystkie elementy nadwozia, systemy
gaśnicze, kontrolne i elektroniczne w swoim zakładzie.
Rezultatem są idealnie zintegrowane rozwiązania
systemowe o wysokiej wartości praktycznej.
Pokazane na rysunku nadwozie AT ukazuje
wszechstronność / uniwersalność technologii firmy
ROSENBAUER, która została wbudowana w ten
znakomity pojazd ratowniczo – gaśniczy. Przegląd
najwaŜniejszych elementów gaśniczych ROSENBAUER
wraz z krótkim opisem moŜecie Państwo znaleźć na
ostatnich stronach naszej broszury, a bardziej
szczegółowa informacja jest dostępna pod adresem
www.rosenbauer.com
Nadwozie pojazdu serii AT firmy ROSENBAUER
Zbiorniki wodne / na środek pianotwórczy
firmy ROSENBAUER
Oświetlenie zewnętrzne / dachowe
firmy ROSENBAUER,
zintegrowane z krawędzią dachu
RLCS: Systemy
Kontrolno – Sterujące
ROSENBAUER,
ekrany dotykowe
Mocowania aparatów ochrony dróg
oddechowych ROSENBAUER
COMFORT SCBA mogą być
zintegrowane z siedzeniami, zarówno
w kabinie kierowcy jak i załogi.
Automatycznie wysuwające się
stopnie dostępowe ROSENBAUER,
samoblokujące, podświetlane
Wysuwane / obrotowe półki
ROSENBAUER i doskonale
dopasowane skrytki
sprzętowe
Przenośny agregat
prądotwórczy 13,2 kVA
firmy ROSENBAUER
Dodatkowe wyposaŜenie przedstawionego poniŜej samochodu ratowniczo – gaśniczego:
Pneumatyczny maszt oświetleniowy 3000W, wciągarka 70 kN zamontowana na ramie pojazdu
Działko dachowe
ROSENBAUER RM24M
Urządzenie do bezpiecznego i
komfortowego opuszczania drabiny
ROSENBAUER COMFORT
Zwijadło wysokociśnieniowe
ROSENBAUER z prądownicą
wysokociśnieniową
ROSENBAUER NEPIRO - Ergo
Belka świetlna
LED - drogowa
ROSENBAUER
Ciśnieniowy
system
mieszania piany
ROSENBAUER
CAFS
Dotykowe
ekrany sterujące
ROSENBAUER
LCS
Autopompa
dwuzakresowa
ROSENBAUER
NH 30 włącznie
z obudową
pompy
śaluzje skrytkowe
ROSENBAUER
uchwytami w postaci
rączek lub drąŜków
Pojazdy szybkiej interwencji
Pojazd sybkiego reagowania
typu quad
ATV- POLY SL100 CAFS LT
Arctic CAT 500 4x4, załoga 1(+1),
100 l wody / roztworu piany, system gaśniczy POLY SL100 CAFS LT,
80 m wąŜ na zwijadle, lokalizacja w terenie poprzez GPS
Masa operacyjna: 600 kg, maksymalna prędkość 70 km/h
Pojazd ratowniczo – gaśniczy „CL”
Ministerstwo Spraw Wewnętrznych,
Węgry
MB Sprinter 423 CDI 4x2, załoga 1+1,
100 l wody, 20 l kanister ze środkiem pianotwórczym,
wysokociśnieniowy system gaśniczy UHPS 38 l/min przy 100 bar,
60 m zwijadło węŜowe UHPS, przenośny agregat prądotwórczy,
narzędzia hydrauliczne,
Masa operacyjna: 3,785 kg, prędkość maksymalna 127 km/h
Pojazd ratowniczo – gaśniczy „CL”
Austria
Pojazd gaśniczy
Obrona Cywilna
Arabia Saudyjska
MB Sprinter 616 CDI 4x2, załoga 1 + 8,
150 l wody, 20 l kanister ze środkiem pianotwórczym,
wysokociśnieniowy system gaśniczy UHPS 38 l/min przy 100 bar
60 m linia węŜowa UHPS, motopompa przenośna Fox, narzędzia
hydrauliczne, przenośny agregat prądotwórczy, maszt oświetleniowy,
zasilane elektrycznie Ŝaluzje obrysowe
Masa operacyjna: 2,700 kg
Ford F-450 Super Duty 4x4, załoga 1 + 5,
560 l wody, 180 l środka pianotwórczego, pompa w środkowej części,
Działko dachowe,
Masa operacyjna: 6,600 kg, prędkość maksymalna 140 km/h
Pojazdy gaśnicze
Pojazd gaśniczy
TLF 2.000 FIX MIX
StraŜ PoŜarna Teheran
Iran
Pojazd gaśniczy
ES - TLF 16/25
MB 1325 F Atego 4x2, załoga 1 + 5,
2,000 l wody, 20 l kanister ze środkiem pianotwórczym, pompa NH30,
system dozowania środka pianotwórczego FIX MIX, 60 m
wysokociśnieniowego węŜa na zwijadle z prądownicą NEPIRO
Masa operacyjna: 11,700 kg
MAN 14,255 LA-LF 4x4, załoga 1+ 5,
2,400 l wody, pompa normalnociśnieniowa N30,
50m normalnociśnieniowe zwijadło węŜowel, oświetlenie zewnętrzne,
maszt oświetleniowy
Masa operacyjna:12,000 kg
Pojazd gaśniczy do walki
z poŜarami lasów
ES- WaTLF 2.500/300 FIX MIX
Grecka StraŜ PoŜarna,
Grecja
MB 1125 Atego 4x4, załoga: 1 + 2,
2,500 l wody, 250 i 50 l środka pianotwórczego, pompa NH20,
system dozowania środka pianotwórczego FIX MIX,
2 x 60 m wysokociśnieniowe zwijadło węŜowe, dysze zraszaczy,
wciągarka.
Masa operacyjna: 12,300 kg
Pojazd gaśniczy do walki
z poŜarami lasów
TLF 2700/300-CAFS
Ministerstwo Spraw Wewnętrznych,
Chorwacja
Unimog U500 4x4, załoga 1+ 2,
2,700 l wody, 200 l + 100 l środka pianotwórczego, pompa NH30,
systemy CAFS + FIX MIX,
2 x 60 m wysokociśnieniowe zwijadło węŜowe
Masa operacyjna: 13,500 kg
Pojazd gaśniczy
TLF 3.000/500-FIX MIX
StraŜ PoŜarna Adana,
Turcja
MB 1270/L4 4x2, załoga 1 + 2,
3,000 l wody, 500 l środka pianotwórczego, pompa NH30, system
dozowania środka pianotwórczego FIX MIX, działko RM24M,
30 m wysokociśnieniowe zwijadło węŜowe
Masa operacyjna: 10,500 kg
CięŜki samochód gaśniczy
3.000 / 560
Obrona Cywilna
Arabia Saudyjska
HME 1871P2e 4x2, załoga 1 + 5,
3,000 l wody, 560 l środka pianotwórczego, pompa w środkowej
części pojazdu, działko dachowe, 60 m linia gaśnicza
Masa operacyjna: 14,000 kg
Samochód gaśniczy
AT- TLF-A 3.000
StraŜ PoŜarna Doorn,
Holandia
MB 1628 Atego 4x4, załoga 1 + 6,
3,000 l wody, kanister ze środkiem pianotwórczym, pompa NH30 ze
sterowaniem elektronicznym RLCS, zasysasz liniowy,
2 x 90 m wysokociśnieniowe zwijadło węŜowe, dysze zraszaczy,
urządzenia opuszczające drabinę, agregat prądotwórczy 7 kVA
Masa operacyjna: 14,700 kg
Samochód gaśniczy
TLF 3.500/200 FIX MIX
StraŜ PoŜarna Durbanu,
Afryka Południowa
Scania P114 4x4, załoga 1 + 5,
3,500 l wody, 150 l i 50 l środka pianotwórczego, pompa NH40,
system dozowania środka pianotwórczego FIX MIX, działko RM24M,
70 m wysokociśnieniowe zwijadło węŜowe, miejsce dla 340 m węŜy,
wciągarka, maszt oświetleniowy,
Masa operacyjna: 15,600 kg
Pojazdy ratownicze
Samochód ratowniczy
RF
StraŜ PoŜarna Ljubljana,
Słowenia
MB 1528 Atego 4x4, załoga 1 + 2,
Dźwig Hiab 071 AW, agregat prądotwórczy 20 kVA, wciągarka 70 kN
Maszt oświetleniowy 3,000 W, belka świetlna drogowa
Masa operacyjna: 16,000 kg
Pojazd ratowniczy z
kontenerem
RFC 11
Rosja
MB1325 AF 4x4 Atego, załoga 1 + 6,
Dźwig Hiab 071 AW, agregat prądotwórczy 20 kVA, wciągarka
przednia 35 kN, maszt oświetleniowy 3,000 W
Pojazd RFC 11 moŜe być transportowany przez samolot IL-76 TD
Masa operacyjna:12,700 kg
Pojazd rarownictwa chemicznego
GSF HAZMAT
StraŜ PoŜarna Nanning,
Chiny
Pojazd ratownictwa chemicznego
ze zbiornikiem wodnym
TLF 2000/ GSF -FIX MIX
Nat. Fire Admin.,
Tajwan
MAN 12,224 4x2, załoga 1 + 2,
Dopasowane wnętrze nadwozia, pomieszczenie laboratoryjne,
bardzo szeroki wybór sprzętu ratownictwa chemiczno –
ekologicznego (ubrania ochronne, aparaty powietrzne, pompy,
pojemniki magazynujące, przenośny agregat prądotwórczy, jednostka
wentylacji nadciśnieniowej)
Masa całkowita: 12,000 kg
Isuzu KC-CXZ52SLF 6x4, załoga 1 + 2,
1000 l wody, 1000 l środka pianotwórczego, pompa NH40, system FIX MIX, 2 x
NP/ HP linie gaśnicze, dysze zraszaczy; zintegrowany agregat 30 kVA, maszt
oświetleniowy 4000 W, dopasowane wnętrze i półki / szuflady, platforma
załadowcza, video, komputer, system głośników 650W, system spręŜonego
powietrza 300 bar z kompresorem i 60,000 l magazynem; szeroki wybór sprzętu
ratownictwa chemicznego. Masa całkowita: 26,000 kg
Pojazdy specjalne z wentylatorami
DuŜy wentylator mobilny
MGV
Obrona Cywilna,
Arabia Saudyjska
DuŜy wentylator mobilny
MGV
Niemcy
Ford F-Serie, załoga 1+1,
Wentylator tunelowy Rosenbauer 2500, wydajność: 213,000 m3/h
Masa operacyjna: 6,100 kg
MAN LE140C/30 4x2, załoga 1 + 1,
DuŜy wentylator samobieŜny, moŜliwość zdjęcia przy pomocy dźwigu,
moŜliwość uŜytkowania na torach,
wydajność: 213,000 m3/h, przestawka mgły wodnej: 200-400 l/min
Masa operacyjna: 7,400 kg
Pojazdy gaśnicze do walki z poŜarami w tunelach
Pojazd gaśniczy
AT- TLF 24/50
StraŜ PoŜarna Berlin,
Niemcy
Pojazd gaśniczy drogowo / kolejowy
RLF-T 2.000/200-FIX MIX
Koleje Austriackie,
Austria
MB 1528 AF 38,6 Atego 4x4, załoga 1 + 5,
4000 l wody, 400 l środka pianotwórczego, pompa N30 m, RLCS,
zasysasz liniowy, działko RM25E, 1 x 30 m linia węŜowa NP., dysze
zraszaczy, kamera termowizyjna, agregat 6kVA, wysuwane
wentylatory tunelowe bo obu stronach.
Masa operacyjna: 14,180 kg
ÖAF 28,414 FNALC 6x4/4, załoga 1 + 6,
Hydrauliczne urządzenie do poruszania się po torach (prędkość
maksymalna 40 km/h), system transportu kolejowego,
2,000 l wody, 200 l środka pianotwórczego, pompa NH30, system FIX
MIX, działko RM25E, 1 x 60 zwijadło HP, 1 x 30 m zwijadło NP, 30 m
wąŜ elastyczny, podesty boczne, wciągarka 50 kN, maszt 4,000 W
Masa operacyjna: 25,000 kg
Pojazdy specjalne
Samochód węŜowy
StraŜ PoŜarna Hanoi,
Wietnam
Steyr 19S31 4x2, załoga 1 + 2
Pompa normalnociśnieniowa R600 NP
3 koryta węŜowe dla min. 1000 m węŜa 150 mm,
3 koryta węŜowe dla min. 1000 m węŜa 125 mm
Masa operacyjna: 12,400 kg
Samochód ratownictwa
ekologicznego
SłuŜba usuwania skutków katastrof,
Linz,
Austria
Ciągnik MB1831 LAS/32 4x4, tylne wsporniki do montaŜu łańcuchów
śniegowych, szeroka gama sprzętu ratownictwa ekologicznego
(zapora olejowa, ubrania ochronne, zbiornik składany, myjka
wysokociśnieniowa), hydrauliczne zwijadła zapory olejowej dla 2 x
100 m zapory, obrotowe, z moŜliwości oczyszczenia.
Masa całkowita: 18,000 kg
Pojazd dekontaminacyjny
WLA-DEKO
Kmenda Główna StraŜy PoŜarnej,
Austria
Austria
Scania P124 CB 6x4, załoga 1 + 5
wciągarka; pojazd kontenerowy z systemem rolkowym i dźwigiem,
szeroka gama specjalistycznego sprzętu do akcji dekontaminacyjnych
(ubrania ochronne, podgrzewana myjka wysokociśnieniowa,
podgrzewacz wody, namioty pneumatyczne, prysznice
dekontaminacyjne, agregat prądotwórczy, zbiornik składany
Masa operacyjna: 17,200 kg
Agregat pompowy
SPA 6.000-FOAMATIC
Obrona Cywilna Tripolis,
Libia
Dwuosiaowa przyczepa z hamulcami wewnętrznymi,
Jednostka pompowa składająca się z pompy R600 silnika Deutz diesel,
System pianowy FOAMATIC, wyposaona w węŜe ssawne i tłoczne
Masa operacyjna: 3,100 kg
Technologia gaśnicza ROSENBAUER
Opisane poniŜej podzespoły ROSENBAUER są produktami najczęściej stosowanymi / zabudowywanymi w miejskich pojazdach
ratowniczo – gaśniczych.
JednakŜe, jest to tylko mały wycinek z pośród szerokiej gamy systemów i technologii gaśniczych oferowanych przez firmę.
Szczegółowe broszury i foldery informacyjne firmy ROSENBAUER dostępne są na Ŝyczenie klienta.
System gaśniczy POLY
System POLY jest gotowy do działania w 7 sekund i
wykorzystuje spręŜone powietrze do podania środka
gaśniczego (wstępnie zmieszany AFFF),
Co stanowi idealne rozwiązanie do szybkiego natarcia
gaśniczego!
Pojemność zbiornika:
35 – 3000 l
Wydajność:
do ok. 250 l/min
Zasięg rzutu:
do ok. 30 m
Zalety:
zabudowa systemu w
pojeździe bez dodatkowego
napędu
Wózki dla zbiorników 35 i 50l
Opcja:
CAFS (system gaszenia pianą
spręŜoną) nie wymaga
kompresora.
System gaśniczy wysokociśnieniowy UHPS:
Składa się z trójstopniowej pompy tłokowej napędzanej
silnikiem benzynowym Briggs&Stratton o mocy 11.6 kW , 1
zwijadła linii szybkiego natarcia 60m węŜem. Zakres stęŜeń
środka pianotwórczego 0-6%.
Wydajność: 38 l/min przy 100 bar
Prądownica pistoletowa z płynną regulacją strumienia,
nasadka pianowa
Zasięg rzutu:
10 – 15 m
Zalety:
ciągła dostępność środka gaśniczego
Znakomity efekt gaśniczy dzięki
optymalnemu rozdrobnieniu strumienia i
głęboka penetracja poŜaru
Mobilny dzięki lekkiemu węŜowi o średnicy
12mm
Stabilność wytwarzanej piany o duŜym
zasięgu rzutu strumienia
Opcje:
Zbiornik wody o pojemności 200 l lub 300 l
Autopompy N(H)-20/30/40 (certyfikowane zgodnie z EN1028)
Seria pomp odśrodkowych o konstrukcji modułowej. Częśc 1stopniowa normalnociśnieniowa "NP” moŜe być połączona z 3stopniową częścią wysokociśnieniową "HP”.
Wydajność nominalna zgodnie z EN1028:
NP: 2000/3000/4000 l/min przy 10 bar
HD: 400 l/min przy 40 bar
Napęd pompy zapewnia optymalne dopasowanie do prędkości
pompy z przystawką odbioru mocy (PTO) z podwozia.
Opcje zawierają:
Systemy dozujące dla NP i HP
Elektroniczna kontrola ciśnienia
Dla pojazdów serii "AT" z technologią CanBus: ROSENBAUER
"RLCS” Logiczny System Kontrolno – Sterujący dla kontroli
działania poprzez wyświetlacz, co oznacza Ŝe poza pompą i
systemem dozowania, wszystkie inne systemy techniczne
zamontowane z pojeździe mogą być kontrolowane (idealne dla
zastosowań w pojazdach tunelowych ze sterowaniem w kabinie i
przedziale pompy).
Pompa R600 (zgodna z EN 1028)
Pompa normalnociśnieniowa 2-stopniowa
Wydajoność nom. zgodna z EN 1028: 6000 l/min przy 10 bar
Napęd pompy zapewnia optymalne dopasowanie do prędkości
pompy z przystawką odbioru mocy (PTO) z podwozia.
Opcje zawierają:
System pianowy Foamatic RVMA 500
Systemy dozowania środka pianotwórczego
NP FIXMIX (normalne ciśnienie)
Zintegrowany, automatyczny system dozowania
środka pianotwórczego w części
normalnociśnieniowej pomp N(H)20/30/40.
MoŜliwość zewnętrzenego zassania środka
pianotwóczego do 2m.
Zakres stęŜeń: max. 3 stęŜenia z zakresu 1-6%
HP FIXMIX (wysokie ciśnienie)
Zintegrowany, automatyczny system dozowania
środka pianotwórczego w części wysokociśnieniowej
pomp N(H)20/30/40.
Pozwala na równoczesne gaszenie pianą pod
wysokim ciśnieniem (HP) z podaniem wody z linii
szybkiego natarcia normalnego ciśnienia (NP).
Zakres stęŜeń: 1 lub 3%
FOAMATIC RVMA500
Automatyczny system dozujący dla pompy R600.
Zakres stęŜenia: max. 3 stęŜenia z zakresu 2 – 8%
System gaszenia pianą spręŜoną CAFS 3000/6000
Modułowy system pianowy ze sterowaniem logicznym.
Napędzany hydraulicznie kompresor śrubowy jest
zaprojektowany do ciągłej wydajności (8h przy 40°C
temperatury otoczenia) i gwarantuje pełną wydajność
powietrza przy połowie prędkości pompy, niezaleŜnie od
ilości wody wykorzystywanej do zasilania, działanie ze
zbiornika lub ze źródła zewnętrznego.
Z jedną komorą mieszającą na kaŜdą nasadę tłoczną,
liczba spienienia (rodzaj piany) moŜe być indywidualnie i
płynnie regulowana pomiędzy 4 i 15 (piana bardziej mokra /
sucha). Komory mieszające dostępne są w dwóch
rozmiarach dla max. 230 lub 320l mieszanki wody i środka.
CAFS 3000:
2 nasady tłoczne, 1 x 2" dla 90 – 230 l/min
mieszaniny wody i środka i 1 x 2,5"
dla 90 – 320 l/min.
Ilość zasysanego powietrza 2,500 l/min
CAFS 6000:
3 x 2.5" nsady dla 90 – 320 l/min kaŜda.
Ilość zasysanego powietrza 5500 l/min
Działka gaśnicze, prądownice wysokociśnieniowe (HP),
zwijadło węŜowe firmy ROSENBAUER
RM24M
Sterowane manualnie działko dachowe wodno pianowe z regulowanymi rękojeściami sterującymi.
Płynna regulacja strumienia gaśniczego od prądu
zwartego do rozproszonego i mgłowego.
Wydajność
nominalna:
regulowana od 800 – 2400 l/min
przy 10 bar
Zasięg rzutu: do max. 70 m
Opcje:
Obrotowa nasadka pianowa,
deflektor, urządzenie rozłączające i
rama do przenoszenia.
RM25E
Elektroniczne, zdalnie sterowane działko wodno –
pianowe, dachowe lub zderzakowe. Indywidualnie
programowalny zakres ruchów i wstępnie
zaprogramowana pozycja ataku. Zintegrowane,
manualne sterowanie awaryjne i najaśnice. Płynna
regulacja strumienia gaśniczego z ustawieniami od
strumienia zwartego do mgłowego.
Wydajność nominalna: do 2500 l/min przy 10 bar
Zasięg rzutu:
do max. 67 m
Opcje:
Nasadka pianowa, deflektor,
regulator wydajności, sterowanie
zdalne radiowe lub z konsoli z
kablem.
Prądownica wysokociśnieniowa "NEPIRO Ergo”
Ergonomiczna konstrukcja prądownicy z hydrauliczną
dźwignią spustu dla płynnej regulacji ilości
podawanego środka gaśniczego, wraz z
zabezpieczeniem. MoŜliwość podawania wody
zawierającej zanieczyszczenia do 5mm średnicy.
Rodzaj strumienia moŜe być w kaŜdej chwili płynnie
regulowany przy uŜyciu pierścienia regulacyjnego.
Strumienie gaśnicze prądownicy NEPIRO Ergo: prąd
zwarty, strumienie rozproszone o kącie 30° i
60°, tarcza wodna (kurtyna ochronna pr ądownika) oraz
ustawienie przepłukiwania.
Wydajność nominalna: 200 l/min przy 40 bar
Zasięg strumienia: do max. 30 m przy prądzie zwartym
Opcje: dołączana nasadka pianowa
wersja normalcnociśnieniowa NP dla 10 bar
Zwijadło linii szybkiego natarcia wysokiego /
niskiego ciśnienia (NP / HP)
Wszystkie elementy zwijadła wykonano z materiałów
odpornych na korozję.
Opuszczane okno (prowadnica) węŜowe
Nawijanie węŜa moŜe się odbywać zarówno manulanie
poprzez korbę, lub zintegrowany napęd elektryczny.
Szerokość bębna w zakresie 500-1,000 mm.
Długości węŜa wysokociśnieniowego HP: max. 80 m
dla wewn. Ø 19 mm, max. 60 m dla wewn Ø 25 mm
Długości węŜa normalnociśnieniowego NP: max. 60 m
dla wewn. Ø 25/32/38 mm
Systemy mocowań ROSENBAUER
Wysuwane / opuszczane półki sprzętowe COMFORT
Półki sprzętowe systemu COMFORT mogą być w łatwy
sposób wysunięte / opuszczone przy pomocy jednej ręki, i
zapewniają, Ŝe podczas wyjmowania sprzętu straŜacy
wzajemnie sobie nie przeszkadzają.
Sprzęt jest dostępny do wyjęcia w łatwy i ergonomiczny
sposób. Półki tylko nieznacznie wystają poza obrys
pojazdu, przez co są idealne do zastosowania w wąskich
przestrzeniach i alejkach.
Oszczędność masy i przestrzeni oznacza, iŜ ponad 20%
więcej sprzętu moŜe być magazynowane. Razem z
głębokimi i dopasowanymi skrytkami sprzętowymi,
obrotowe półki systemu COMFORT czynią urządzenia i
sprzęt łatwymi do dostępu i zapewniają ergonomiczne
wyciąganie.
Mocowania aparatów ochrony dróg oddechowych
COMFORT SCBA
Zintegrowane mocowania aparatów powietrznych
COMFORT mogą być łatwo dostosowane do dowolnego
typu aparatu oddechowego za pomocą rolki prowadzącej.
W rezultacie, mocowanie moŜna przystosować do
wszystkich konwencjonalnych jedno i dwubutlowych,
stalowych lub z materiałów kompozytowych zestawów
butli. W zagłówku znajduje się miejsce na maskę aparatu
oddechowego i miękkie „rogi” po obu stronach do
zakładania pasów aparatu. Oznacza to, iŜ pasy są w
zasięgu ręki, gdy trzeba załoŜyć aparat, i Ŝe oparcie jest
wolne od pasów. Po pociągnięciu dźwigni aparat zostaje
odblokowany, a straŜak moŜe opuścić pojazd z gotowym
do działania aparatem ochrony dróg oddechowych.
Podczas powrotu z akcji, ergonomicznie ukształtowane
oparcie tylne jest opuszczone.
Mechanizm opuszczania drabiny COMFORT
COMFORT jest elektrycznym, bezpiecznym w działaniu
systemem opuszczania drabiny. Jest on uŜywany
transportu i przede wszystkim łatwego wyładunku i
załadunku 2- i 3- sekcyjnych drabin ratowniczych, jak
równieŜ węŜy ssawnych i innych elementów wyposaŜenia.
Urządzenie COMFORT jest uniwersalne i nie wymaga
Ŝadnego przygotowania pojazdu do montaŜu urządzenia.
W rezultacie niewielkiej wysokości 190 mm, system
oferuje więcej przestrzeni pod załadunek (np. dwie
drabiny mogą być transportowane jedna na drugiej).
System posiada takŜe znaczną ładowność - do 150 kg.
śaluzje skrytkowe
System uszczelnień przed wodą i pyłem.
• Szczególnie solidne, gładkie płytki Ŝaluzji
• Inteligentny system oferujący wszechstronne
uszczelnienie, elastyczność i tłumienie wstrząsów.
• Precyzyjne funkcje blokujące po obu stronach
• Dostępne z podwójnym uchwytem lub rękojeścią.
• Odblaski w kolorze czerwonym, pomarańczowym lub
białym
• MoŜliwość pokrycia Ŝaluzji wytrzymałą farbą lub
laminatem
Przeglądy konserwacyjne, części zamienne, renowacje
Rzetelne usługi serwisowe
Firma ROSENBAUER ma ponad 140 letnią historię i dysponuje liczną siecią przedstawicielstw i punktów serwisowych
na całym świecie.
Szybki serwis i zaopatrzenie w części zamienne jest w przypadku sprzętu ratowniczo – gaśniczego sprawą nadrzędną.
Dalsze informacje na temat firmy ROSENBAUER dostępne są pod adresem www.rosenbauer.com
Firma Rosenbauer zajmuje się takŜe dostosowywaniem starszych pojazdów do obecnych wymagań taktyczno technicznych, dzięki zaawansowanym technologiom gaśniczym.
Zakres takiego serwisu obejmuje fazę kontroli, szacowania potrzeb i montaŜu nowych podzespołów.
Przed odnowieniem
Po odnowieniu
ROSENBAUER – producent o silnej pozycji i szerokim zakresie
oferowanych produktów
Poza produkcją miejskich pojazdów ratowniczo – gaśniczych, firma ROSENBAUER zajmuje się produkcją
następujących typów pojazdów specjalnych:
Podnośniki hydrauliczne
z funkcją gaśniczą
Drabiny ratownicze
Lotniskowe pojazdy
ratowniczo - gaśnicze
Pojazdy
specjalne
wielozadaniowe
Procesy projektowania i konstrukcji
elementów gaśniczych z
systemami pompowymi i
pianowymi oraz program
całkowitego wyposaŜenia w sprzęt
specjalistyczny odbywają się w
jednym miejscu.
Firma Rosenbauer jest globalnym
producentem osprzętu I pojazdów
specjalistycznych dla kaŜdego typu
straŜy poŜarnych.
ROSENBAUERTechnologia na najwyŜszym
światowym poziomie
OFICJALNY PRZEDSTAWICIEL
Tekst i ilustracje nie są wiąŜące. Zdjęcia mogą
ukazywać opcjonalne wyposaŜenie dostępne tylko za
dodatkową opłatą. ROSENBAUER zastrzega prawo do
modyfikacji specyfikacji technicznej i wymiarów
podanych powyŜej bez uprzedniego powiadomienia.
BIURO HANDLOWE: ul. Konarskiego 50,
05-092 Łomianki,
tel./fax. (022) 751-68-95, tel. (022) 751-6896, 751-65-58,
NIP: 524-030-22-75
E-mail: [email protected].,
strona WWW: http://www.steo.com.pl.
