Termometr na podczerwień IR

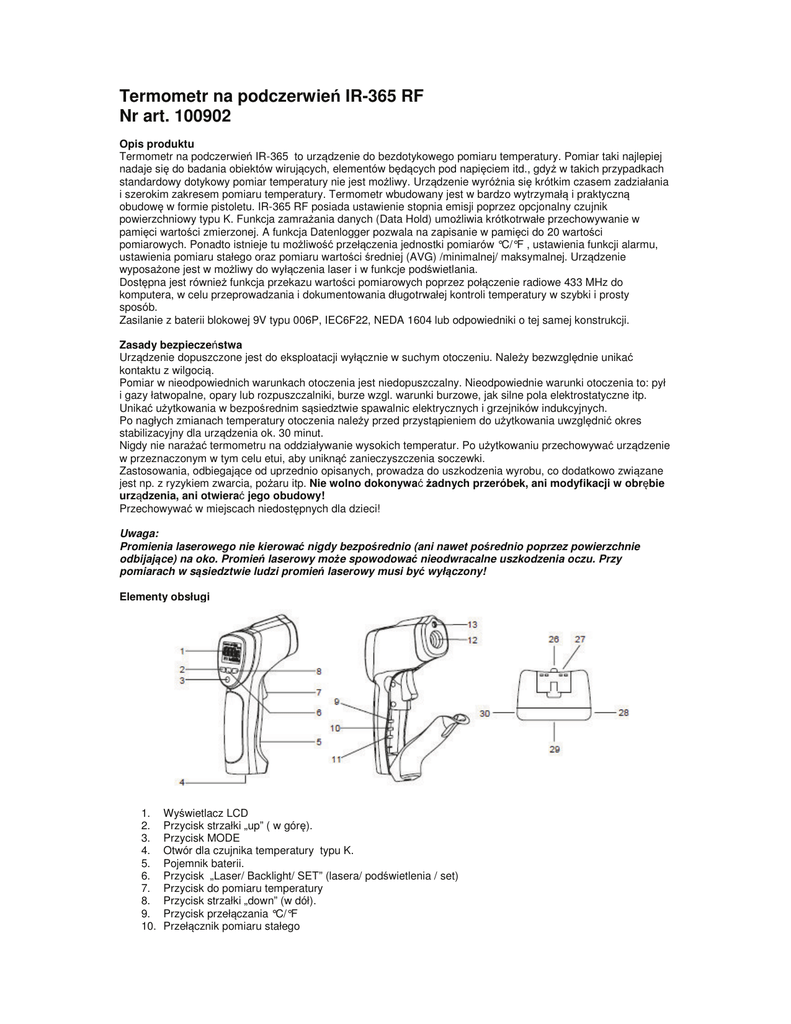

Termometr na podczerwieĔ IR-365 RF
Nr art. 100902
Opis produktu
Termometr na podczerwieĔ IR-365 to urządzenie do bezdotykowego pomiaru temperatury. Pomiar taki najlepiej
nadaje siĊ do badania obiektów wirujących, elementów bĊdących pod napiĊciem itd., gdyĪ w takich przypadkach
standardowy dotykowy pomiar temperatury nie jest moĪliwy. Urządzenie wyróĪnia siĊ krótkim czasem zadziałania
i szerokim zakresem pomiaru temperatury. Termometr wbudowany jest w bardzo wytrzymałą i praktyczną
obudowĊ w formie pistoletu. IR-365 RF posiada ustawienie stopnia emisji poprzez opcjonalny czujnik
powierzchniowy typu K. Funkcja zamraĪania danych (Data Hold) umoĪliwia krótkotrwałe przechowywanie w
pamiĊci wartoĞci zmierzonej. A funkcja Datenlogger pozwala na zapisanie w pamiĊci do 20 wartoĞci
pomiarowych. Ponadto istnieje tu moĪliwoĞü przełączenia jednostki pomiarów °C/°F , ustawienia funkcji alarmu,
ustawienia pomiaru stałego oraz pomiaru wartoĞci Ğredniej (AVG) /minimalnej/ maksymalnej. Urządzenie
wyposaĪone jest w moĪliwy do wyłączenia laser i w funkcje podĞwietlania.
DostĊpna jest równieĪ funkcja przekazu wartoĞci pomiarowych poprzez połączenie radiowe 433 MHz do
komputera, w celu przeprowadzania i dokumentowania długotrwałej kontroli temperatury w szybki i prosty
sposób.
Zasilanie z baterii blokowej 9V typu 006P, IEC6F22, NEDA 1604 lub odpowiedniki o tej samej konstrukcji.
Zasady bezpieczeĔstwa
Urządzenie dopuszczone jest do eksploatacji wyłącznie w suchym otoczeniu. NaleĪy bezwzglĊdnie unikaü
kontaktu z wilgocią.
Pomiar w nieodpowiednich warunkach otoczenia jest niedopuszczalny. Nieodpowiednie warunki otoczenia to: pył
i gazy łatwopalne, opary lub rozpuszczalniki, burze wzgl. warunki burzowe, jak silne pola elektrostatyczne itp.
Unikaü uĪytkowania w bezpoĞrednim sąsiedztwie spawalnic elektrycznych i grzejników indukcyjnych.
Po nagłych zmianach temperatury otoczenia naleĪy przed przystąpieniem do uĪytkowania uwzglĊdniü okres
stabilizacyjny dla urządzenia ok. 30 minut.
Nigdy nie naraĪaü termometru na oddziaływanie wysokich temperatur. Po uĪytkowaniu przechowywaü urządzenie
w przeznaczonym w tym celu etui, aby uniknąü zanieczyszczenia soczewki.
Zastosowania, odbiegające od uprzednio opisanych, prowadza do uszkodzenia wyrobu, co dodatkowo związane
jest np. z ryzykiem zwarcia, poĪaru itp. Nie wolno dokonywaü Īadnych przeróbek, ani modyfikacji w obrĊbie
urządzenia, ani otwieraü jego obudowy!
Przechowywaü w miejscach niedostĊpnych dla dzieci!
Uwaga:
Promienia laserowego nie kierowaü nigdy bezpoĞrednio (ani nawet poĞrednio poprzez powierzchnie
odbijające) na oko. PromieĔ laserowy moĪe spowodowaü nieodwracalne uszkodzenia oczu. Przy
pomiarach w sąsiedztwie ludzi promieĔ laserowy musi byü wyłączony!
Elementy obsługi
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
WyĞwietlacz LCD
Przycisk strzałki „up” ( w górĊ).
Przycisk MODE
Otwór dla czujnika temperatury typu K.
Pojemnik baterii.
Przycisk „Laser/ Backlight/ SET” (lasera/ podĞwietlenia / set)
Przycisk do pomiaru temperatury
Przycisk strzałki „down” (w dół).
Przycisk przełączania °C/°F
Przełącznik pomiaru stałego
11.
12.
13.
26.
27.
28.
29.
30.
Przełącznik włączania/wyłączania alarmu.
WejĞcie dla czujnika podczerwieni
Otwór wylotowy promienia laserowego
Przycisk ON (włączania).
Kontrola LED „ON”
Analogowe wyjĞcie 1mV/st.C.
Gwint statywu.
WejĞcie 12 V dla zasilacza
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
Współczynnik pomiaru
WskaĨnik funkcji DATA HOLD
Automatyczny pomiar stopnia emisji.
WskaĨnik stopnia emisji
WskaĨnik wartoĞci zmierzonej temperatury
WskaĨnik funkcyjny drugiego wyĞwietlacza
Drugi wyĞwietlacz
WskaĨnik lasera i pomiaru stałego
WskaĨnik °C/ °F.
WskaĨnik zuĪycia baterii
Symbole alarmu Hi / LOW
Symbol USB do aktywacji przekazu radiowego.
Zasada działania
Termometr na podczerwieĔ mierzy temperaturĊ powierzchniową obiektu. Czujnik urządzenia rejestruje ustalone
odbite i przepuszczone promieniowanie cieplne obiektu i przetwarza te informacje na wartoĞü temperatury.
Pomiar nie moĪe odbywaü siĊ przez powierzchnie transparentne np. szkło. PoniewaĪ w tym przypadku nastĊpuje
pomiar temperatury powierzchni szkła.
Uruchomienie i obsługa
Wstawianie baterii
Przed przystąpieniem do pomiaru, konieczne jest zainstalowanie nowej baterii blokowej 9 V.
Pomiar temperatury
Skierowaü otwór czujnika podczerwieni (12) na obiekt, którego temperatura ma byü zmierzona i nacisnąü przycisk
pomiaru temperatury (7). Na wyĞwietlaczu widoczny bĊdzie napis „SCAN” (14). NaleĪy upewniü siĊ, czy plamka
miernicza nie przekracza swym rozmiarem mierzonego obiektu. Zmierzona aktualnie wartoĞü temperatury (18)
pojawi siĊ na wyĞwietlaczu LCD. W celu zlokalizowania najgorĊtszych miejsc obiektu naleĪy nakierowaü IR-365
na punkt poza wymagana strefa, a nastĊpnie przytrzymując wciĞniĊty przycisk pomiaru temperatury (7) i ruchami
zygzakowymi odszukaü najgorĊtsze miejsce.
Po zwolnieniu przycisku pomiaru temperatury (7) zmierzona ostatnio wartoĞü (18) wyĞwietlana bĊdzie jeszcze
przez około 7 sekund. W tym czasie na wyĞwietlaczu widoczny bĊdzie napis „HOLD” (15). Po upływie 7 sekund
nastąpi samoczynne wyłączenie urządzenia, co pozwala zredukowaü zuĪycie baterii.
Funkcje przycisku MODE (3)
Naciskając na przycisk MODE (3) moĪna na drugim wyĞwietlaczu (20) dokonywaü wyboru miedzy funkcjami
mierniczymi „MIN”(wyĞwietlanie tylko minimalnej wartoĞci temperatury podczas pomiaru), „MAX” (wyĞwietlanie
tylko maksymalnej wartoĞci temperatury podczas pomiaru), „DIF (róĪnicy pomiĊdzy najwyĪszą i najniĪszą
wartoĞcią temperatury) i „AVG” (Ğredniej wartoĞci).
Zarejestrowaną wartoĞü temperatury moĪna, po wyłączeniu IR-365 RF, ponownie wywołaü poprzez naciĞniĊcie
przycisku MODE (3). Przy kaĪdym nowym pomiarze wartoĞci MAX/ MIN/ DIF i AVG zostaną przepisane i nastąpi
nowy pomiar.
Za pomocą przycisku MODE moĪna równieĪ ustawiü wartoĞü alarmu High (wysoka) i Low (niska) oraz stopieĔ
emisji. KaĪde naciĞniĊcie przycisku MODE spowoduje przejĞcie do kolejnego trybu wskaĨnika/ ustawiania (patrz
rysunek).
W celu ustawienia wartoĞci alarmu i stopnia emisji naleĪy odpowiednią wartoĞü wybraü przyciskiem MODE (3) i
przyciskami strzałek (2/8).
Funkcja „LOG” to Datenlogger (pamiĊü) dla maks. 20 wartoĞci pomiarowych.
Funkcja Lock (pomiaru ciągłego).
Funkcja Lock pozwala na wybór pomiaru ciągłego. W celu aktywacji pomiaru naleĪy przełącznik „LOCK Off/On”
(10) w pojemniku baterii ustawiü na pozycji „ON” i nacisnąü przycisk pomiaru temperatury (7). Aktywny stan
funkcji Lock bĊdzie sygnalizowany za pomocą symbolu pomiaru ciągłego (21). W celu dezaktywacji powyĪszej
funkcji naleĪy ustawiü przełącznik na pozycji „Off”. Podczas trwania pomiaru ciągłego moĪna przyciskiem „Laser/
Backlight/ SET” (6) włączyü i wyłączyü laser i podĞwietlenie.
Ustawienie lasera
Przy włączonym laserze jego promieĔ skierowany jest mniej wiĊcej na Ğrodek plamki mierniczej. Ułatwia to
prowadzenie dokładnych pomiarów. W celu aktywacji lasera naleĪy przy włączonym urządzeniu nacisnąü
przycisk „Laser/ Backlight/ SET” (6) i przytrzymaü do momentu, aĪ na wyĞwietlaczu ciekłokrystalicznym pojawi
siĊ symbol lasera (21). Nacisnąü przycisk pomiaru temperatury (7), a promieĔ laserowy padnie mniej wiĊcej na
Ğrodek plamki mierniczej. W celu wyłączenia lasera naleĪy kilka krotnie nacisnąü przycisk „Laser/ Backlight/ SET”
(6), aĪ symbol lasera (21) zniknie z wyĞwietlacza.
PodĞwietlenie.
Przy pomiarach w ciemnoĞciach moĪna za pomocą przycisku „Laser/ Backlight/ SET” (6) włączaü i wyłączaü
podĞwietlenie.
WielkoĞü plamki mierniczej (Distance to Spot Ration DS)
Dla uzyskiwania dokładnych wyników pomiarów obiekt mierzony musi byü wiĊkszy od plamki mierniczej
termometru na podczerwieĔ. Zmierzona temperatura stanowi Ğrednią temperaturĊ mierzonej powierzchni. Im
mniejszy jest obiekt mierzony, tym mniejsza musi byü odległoĞü od termometru. Dokładną wielkoĞü plamki
mierniczej moĪna odczytaü z poniĪszego wykresu. Zostało to równieĪ nadrukowane na urządzeniu.
Dla uzyskiwania dokładnych wyników pomiarów obiekt mierzony musi byü co najmniej dwukrotnie wiĊkszy od
plamki mierniczej termometru na podczerwieĔ
OdległoĞü przy pomiarze (cm)
WielkoĞü plamki mierniczej (cm)
WskaĨnik emisji
WskaĨnik emisji to wartoĞü wykorzystywana w celu omówienia charakterystyki emitowania energii danego
materiału. Im wyĪsza jest ta wartoĞü, tym wiĊkszą jest zdolnoĞü materiału do emitowania promieni. Dla wielu
materiałów organicznych oraz powierzchni wskaĨnik emisji wynosi ok. 0,95. Powierzchnie metaliczne lub
materiały błyszczące maja niĪszy wskaĨnik emisji. Dlatego teĪ urządzenie zostało wyposaĪone w funkcje
ustawienia stopnia emisji.
Uwaga:
Mimo regulacji stopnia emisji nie zaleca siĊ dokonywania pomiarów powierzchni błyszczących (stali szlachetnej
itp.) W celu uzyskania dokładnego wyniku pomiaru zaleca siĊ pokryü taką powierzchnie taĞmą klejąca lub czarną
farbą matową.
Ustawienie stopnia emisji
Manualne
Nacisnąü i przytrzymaü przycisk MODE (3), do momentu, aĪ na drugim wyĞwietlaczu (19) zostanie wskazany
symbol „EMS”. Za pomocą przycisków strzałek (2/8) wprowadziü odpowiedni stopieĔ emisji (17). JeĪeli stopieĔ
emisji mierzonej powierzchni nie jest znany, moĪna go okreĞliü za pomocą funkcji automatycznego ustawiania
stopnia emisji.
Automatyczne.
Podłączyü dodatkowy czujnik temperatury typu K do odpowiedniego gniazda (4). Do pomiaru moĪna wykorzystaü
kaĪdy ogólnodostĊpny czujnik temperatury typu K z mini gniazdem. Do dokładnego pomiaru zaleca siĊ jednak
zastosowanie specjalnego czujnika powierzchniowego typu K.
Nacisnąü przycisk pomiary temperatury (7) jednoczeĞnie z przyciskiem „Laser/ Backlight/ SET” (6), do momentu
wskazania „ƔƔ= --„. PrzyłoĪyü czujnik temperatury typu K do mierzonej powierzchni i zmierzyü ten sam punkt
jednostką pomiaru IR. Odczekaü aĪ obydwa wskaĨniki temperatury ustabilizują siĊ i nacisnąü w celu
potwierdzenia jeden z przycisków strzałek (2/8). OkreĞlony stopieĔ emisji powierzchni zostanie wskazany na
wyĞwietlaczu (17).
JeĪeli wskazany zostanie „ERR” (błąd) bĊdzie to oznaczało, Īe róĪnica pomiĊdzy wartoĞcią typu K, a wartoĞcią
IR jest za duĪa. W powyĪszym przypadku proces naleĪy powtórzyü.
Nacisnąü przycisk MODE (3), aby powróciü do normalnego trybu wskazywania.
Uwaga:
Przy automatycznym okreĞlaniu stopnia emisji temperatura powierzchni powinna byü wyĪsza niĪ temperatura
otoczenia. NajwyĪszą dokładnoĞü moĪna uzyskaü przy temperaturze ok. 100 st.C.
Przełączanie st.C/st.F
WłaĞciwą jednostkĊ temperatury moĪna ustawiü za pomocą przełącznika ST.C/ST.F w pojemniku baterii.
Funkcja alarmu.
W celu ustawienia wartoĞci alarmu naleĪy za pomocą przycisku MODE (3) wybraü wartoĞü, która ma zostaü
ustawiona „HAL- dla górnej wartoĞci alarmu lub „LAL”- dla dolnej. Ustawiü odpowiednią wartoĞü za pomocą
przycisków strzałek (2/8). W celu aktywacji funkcji alarmu ustawiü przełącznik „Alarm ON/ OFF” (11) na pozycji
„ON”. Symbol alarmu „HI” lub „LOW „ zostanie wskazany na wyĞwietlaczu.
JeĪeli podczas bezdotykowego pomiaru temperatury wartoĞü alarmowa zostanie przekroczona, nastąpi aktywacja
alarmu akustycznego.
Pomiar kontaktowy za pomocą czujnika typu K.
IR-365RF wyposaĪony jest obok funkcji bezdotykowego pomiaru IR w funkcjĊ pomiaru kontaktowego za pomocą
czujnika typu K.
W tym celu dostĊpny w sprzedaĪy czujnik typu K podłączyü do gniazda (4). Aby wartoĞü temperatury czujnika
typu K została wskazana na drugim wyĞwietlaczu (20), naleĪy za pomocą przycisku MODE wybraü funkcjĊ „TK”.
Funkcja Datenlogger (LOG).
IR-365RF wyposaĪony jest w funkcjĊ Datenlogger., pozwala ona w czasie trwania pomiaru zachowaü w pamiĊci
20 wartoĞci pomiarowych, w celu póĨniejszego ich wywołania. Jest ona dostĊpna tylko dla pomiaru IR.
ZapamiĊtanie temperatury.
Nacisnąü i przytrzymaü przycisk MODE (3) do momentu wyĞwietlenia wskaĨnika (19) „LOG i miejsca w pamiĊci.
Za pomocą przycisków strzałek (2/8) wybraü miejsce w pamiĊci, na którym dana wartoĞü ma zostaü zapisana.
JeĪeli na wybranym miejscu juĪ została zapisana jakaĞ wartoĞü, zostanie ona wskazana na drugim wyĞwietlaczu.
Aby zapisaü wartoĞü temperatury na wybranym miejscu pamiĊci, naleĪy podczas trwania pomiaru temperatury
(przy wciĞniĊtym przycisku pomiaru temperatury (7)) wcisnąü przycisk „Laser/ Backlight/ SET” (6), PrzejĊta
zostanie wartoĞü, która została zarejestrowana w momencie wciĞniĊcia przycisku „Laser/ Backlight/ SET” (6).
ZapamiĊtana wartoĞü temperatury zostanie wskazana na drugim wyĞwietlaczu (20). Zapisania w pamiĊci moĪna
dokonaü równieĪ podczas trwania pomiaru ciągłego.
Odczyt pamiĊci.
Przy wyłączonym mierniku nacisnąü i przytrzymaü przycisk MODE (3) do momentu, aĪ na wyĞwietlaczu
funkcyjnym (19) wskazany zostanie symbol „LOG”. Na drugim wyĞwietlaczu (20) zostanie wskazana zapamiĊtana
wartoĞü temperatury. Za pomocą przycisków strzałek (2/8) moĪna przejĞü pomiĊdzy róĪnymi miejscami w
pamiĊci.
Wykasowanie pamiĊci
Funkcja ta słuĪy do wyczyszczenia całej pamiĊci (1-20) w jednym procesie. Pojedynczych miejsc w pamiĊci nie
moĪna wykasowaü, jedynie przepisaü.
Przy wyłączonym mierniku nacisnąü i przytrzymaü przycisk MODE (3) do momentu, aĪ na wyĞwietlaczu
funkcyjnym (19) wskazany zostanie symbol „LOG”. Wcisnąü i przytrzymaü przycisk pomiaru temperatury (7).
Przyciskiem strzałki „down” (8) wybraü miejsce w pamiĊci „0”. Nacisnąü i przytrzymaü przycisk „Laser/ Backlight/
SET” (6), do momentu rozbrzmienia sygnału akustycznego. Zwolniü przycisk pomiaru temperatury (7). PamiĊü
zostanie wyczyszczona.
Radiowy przekaz wartoĞci pomiarowych do komputera.
IR-365RF wyposaĪony jest równieĪ w funkcjĊ radiowego przekazu wartoĞci pomiarowych do komputera.
Zarejestrowane temperatury moĪna przenieĞü w sposób bezprzewodowy (do 10 m) do komputera ze złączem
USB w celu dalszej obróbki z uĪyciem dołączonego oprogramowania.
- W module MAX/MIN/DIF lub AVG nacisnąü przycisk strzałki „down” (8) w celu aktywacji przekazu danych. Na
wyĞwietlaczu wskazany zostanie symbol „USB”.
- Odbiornik radiowy podłączyü do złącz USB komputera.
- Nadajnik radiowy połączyü z IR-365RF.
- Dołączony do zestawu zasilacz podłączyü do sieci, a wtyczkĊ wyjĞcia zasilacza połączyü z wejĞciem 12V/DC
(30) na nadajniku radiowym. Przekaz radiowy jest moĪliwy równieĪ bez uĪycia zasilacza, pochłania jednak duĪą
pojemnoĞü baterii. Dlatego teĪ zaleca siĊ uĪycie zasilacza w szczególnoĞci przy pomiarze długoczasowym.
- Nacisnąü przycisk On (26) na odbiorniku radiowym.
- Uruchomiü oprogramowanie na komputerze.
- Po wciĞniĊciu przycisku pomiaru temperatury (7), zarejestrowane dane zostaną bezprzewodowo przesłane do
komputera.
Uwaga:
Aby odłączyü nadajnik radiowy od termometru IR-365RF, naleĪy otworzyü pojemnik baterii termometru. Przy
otwartym pojemniku nadajnik moĪna bezproblemowo odłączyü. Nie naleĪy tego dokonywaü bez wczesniejszegi
otwarcia pojemnika baterii, poniewaĪ moĪe dojĞü do uszkodzenia nadajnika.
Przy pomiarze długoczasowym przed aktywacją przekazu radiowego naleĪy przełącznik Lock dla pomiaru
ciągłego (10) ustawiü na pozycji „ON”.
WyjĞcie analogowe
IR-365RF wyposaĪony jest równieĪ wyjĞcie analogowe, do którego moĪna podłączaü urządzenie do zapisu
krzywej charakterystycznej. Przy aktywnym przekazie RF na wyjĞciu analogowym (28) dostĊpne bĊdzie napiĊci
1mV na ST.C zmierzonej wartoĞci temperatury.
Konserwacja, czyszczenie
Zdmuchnąü luĨne cząsteczki pyłu z soczewki IR (1). Pozostały brud zmieĞü delikatna szczoteczka do soczewek.
Przetrzeü powierzchnie urządzenia lekko zwilĪona Ğciereczką. Do zwilĪania Ğciereczki uĪywaü wyłącznie wody.
Nie stosowaü do czyszczenia Īadnych chemikaliów ani Ğrodków zmywających.
Wymiana baterii
Termometr IR-360 zasilany jest za pomocą baterii blokowej 9V alkalicznej typu 006P lub typów ekwiwalentnych,
jak IEC6F22 lub NEDA1604. Kiedy napiĊcie baterii spada poniĪej wymaganego minimum, na wyĞwietlaczu LCD
pojawia siĊ wskaĨnik wyczerpania baterii „Low Bat” (23). NaleĪy wtedy wymieniü baterie w nastĊpujący sposób:
- otworzyü pojemnik baterii (5) zgodnie z powyĪszym obrazkiem
- wymieniü baterie na nowe tego samego typu i zamknąü pojemnik baterii.
Dane techniczne
WyĞwietlacz:
wskaĨnik 2000 cyfr z podĞwietleniem
Optyka pomiarowa (stosunek- odległoĞü :płaszczyzna pomiaru): 30:1
Zakres pomiaru temperatury IR
-50°C do +1050°C
Zakres pomiaru temperatury typu K: -50°C do +1370°C
Czas zadziałania:
< 1 sek.
WskaĨnik przekroczenia zakresu:
„OL” w temperaturach >1050°C lub <-50°C
WskaĨnik emisji:
regulowany 0,10 -1,00
Spektrum:
8- 14 um
Laser:
630 nm do 670 nm, <1mW, klasa 2
Automatyczne wyłączenie:
po ok. 7 sekundach
Temperatura robocza:
0°C do 50°C
Temperatura składowania:
-20°C do +60°C
WzglĊdna wilgotnoĞü powietrza:
10% - 90%
Zasilanie:
bateria blokowa 9 V
Masa:
290 g
Wymiary:
100 mm x 56 mm x 230 mm
DokładnoĞü i rozdzielczoĞü
Pomiar typu K (+niedokładnoĞü czujnika)
Zakres
RozdzielczoĞü
-50,0 do +1000,0 st.C
0,1 st.C
+1000,0 do + 1370,0 st.C 0,1 st.C
Pomiar IR
Zakres
-50,0 do -20,0 st.C
-20,0 do +200,0 st.C
+200,0 do +538,0 st.C
+538,0 do +1050,0 st.C
RozdzielczoĞü
0,1 st.C
0,1 st.C
0,1 st.C
0,1 st.C
DokładnoĞü
+/- 1,5 % wartoĞci pomiarowych +/- 3 st.C
+/- 1,5 % wartoĞci pomiarowych +/- 2 st.C
DokładnoĞü
+/- 5 st.C
+/- 1,5 % wartoĞci pomiarowych +/- 2 st.C
+/- 2 % wartoĞci pomiarowych +/- 2 st.C
+/- 3,5 % wartoĞci pomiarowych +/- 5 st.C
