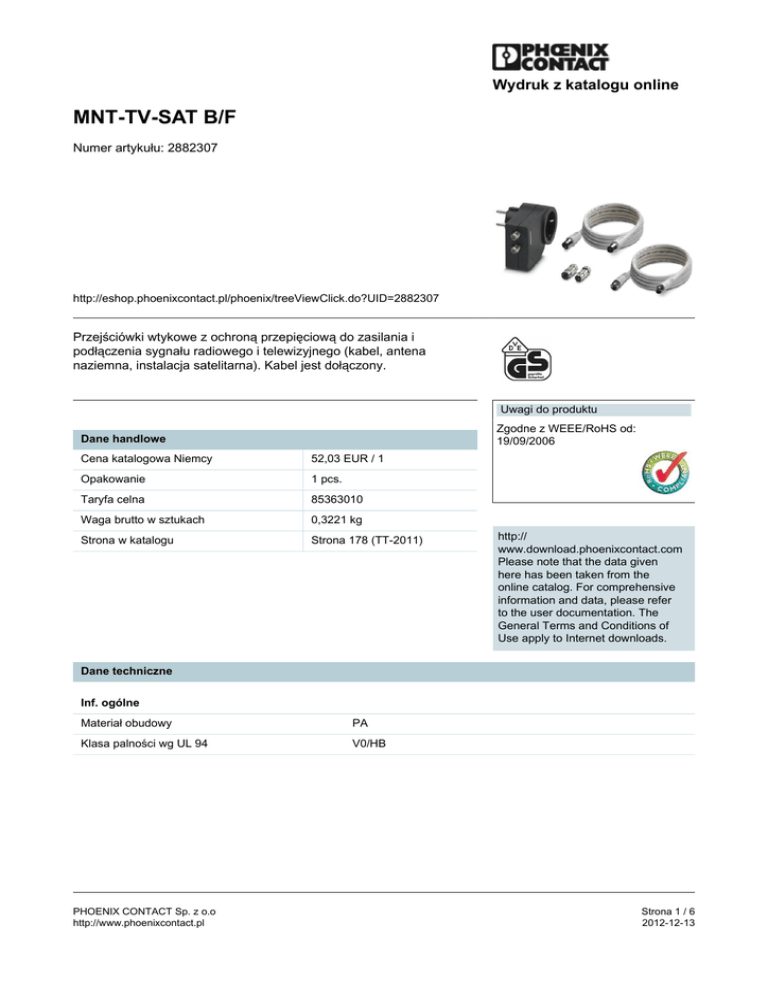

MNT-TV-SAT B/F

Wydruk z katalogu online
MNT-TV-SAT B/F
Numer artykułu: 2882307
http://eshop.phoenixcontact.pl/phoenix/treeViewClick.do?UID=2882307
Przejściówki wtykowe z ochroną przepięciową do zasilania i
podłączenia sygnału radiowego i telewizyjnego (kabel, antena
naziemna, instalacja satelitarna). Kabel jest dołączony.
Uwagi do produktu
Zgodne z WEEE/RoHS od:
19/09/2006
Dane handlowe
Cena katalogowa Niemcy
52,03 EUR / 1
Opakowanie
1 pcs.
Taryfa celna
85363010
Waga brutto w sztukach
0,3221 kg
Strona w katalogu
Strona 178 (TT-2011)
http://
www.download.phoenixcontact.com
Please note that the data given
here has been taken from the
online catalog. For comprehensive
information and data, please refer
to the user documentation. The
General Terms and Conditions of
Use apply to Internet downloads.
Dane techniczne
Inf. ogólne
Materiał obudowy
PA
Klasa palności wg UL 94
V0/HB
PHOENIX CONTACT Sp. z o.o
http://www.phoenixcontact.pl
Strona 1 / 6
2012-12-13
MNT-TV-SAT B/F Numer artykułu: 2882307
http://eshop.phoenixcontact.pl/phoenix/treeViewClick.do?UID=2882307
Normy dot. odst. izol. w pow. i odc. upływ.
EN 60664-1
EN 61643-11
EN 61643-1
Całkowity prąd udarowy (8/20) µs
5 kA
Kolor
czarny
Typowe wykonania krajowe stosowane w
B, F, CZ, SVK, PL
Temperatura otoczenia (praca)
-25 °C ... 75 °C
Rodzaj montażu
Wkłada się do gniazda sieciowego
Konstrukcja
Wtyk pośredni/ Adapter
Stopień ochrony
Stopień ochrony IP20 (zabezpieczenie przed dziećmi)
Kierunek działania
L/N-PE & Signal Line-Shield-Earth Ground
Szerokość
63 mm
wysokość
79 mm
Głębokość
106,5 mm
Układ ochronny zasilania
klasa testu IEC
III
T3
EN Type
T3
napięcie znamionowe UN
230 V AC
Napięcie skuteczne ogranicznika UC
275 V AC (L-N)
Napięcie skuteczne ogranicznika UC (L-N)
275 V AC
Napięcie skuteczne ogranicznika UC (L-PE)
360 V AC
Napięcie skuteczne ogranicznika UC (N-PE)
360 V AC
Częstotliwość znamionowa fN
50 Hz
60 Hz
Prąd znamionowy IN
16 A (30 °C)
Prąd przewodu ochr. IPE
≤ 1 µA
znamionowy prąd odprowadzany In (8/20) µs
3 kA
Znamionowy prąd odprowadzany In (8/20) µs (LN)
3 kA
Znamionowy prąd odprowadzany In (8/20)µs (LPE)
3 kA
odprowadzany prąd udarowy Imax (8/20)µs
maksymalny
8 kA (> 100x 1 kA)
Udar kombinowany UOC
4 kV
absorpcja energii symetryczna
140 J (L-N)
PHOENIX CONTACT Sp. z o.o
http://www.phoenixcontact.pl
Strona 2 / 6
2012-12-13
MNT-TV-SAT B/F Numer artykułu: 2882307
http://eshop.phoenixcontact.pl/phoenix/treeViewClick.do?UID=2882307
absorpcja energii asymetryczna
220 J (L(N)-PE)
Poz. ochrony UP (L-N)
≤ 1,2 kV
≤ 1 kV (przy 1 kA (8/20 μs))
Poz. ochrony UP (L-PE)
≤ 1,5 kV
Poz. ochrony UP (N-PE)
≤ 1,5 kV
Całkowity prąd udarowy (8/20) µs
5 kA
Czas zadziałania (L-N)
≤ 25 ns (L-N)
Czas zadział. (L-PE)
≤ 100 ns
Komunikat: Uszkodzona ochrona przepięciowa
optyczny
potrzebny maks poprzedzający bezpiecznik
16 A (gL/C)
Złącze (obwód ochronny zasilania)
rodzaj przyłącza IN
Wtyk ze stykiem uziemiającym CEE7
rodzaj przyłącza OUT
Gniazdo z zestykiem uziemiającym CEE7
Normy (obwód ochronny zasilania)
Normy/Przepisy
IEC 61643-1
EN 61643-11/A11
NF C 61-314
IEC 60884-1
Układ ochronny IT
Napięcie skuteczne ogranicznika UC
72 V DC
50 V AC
Napięcie skuteczne ogranicznika UC (żyła-ekran)
72 V DC
50 V AC
Napięcie skuteczne ogranicznika UC (ekran ziemia)
380 V DC
Prąd znamionowy IN
1,5 A (25 °C)
prąd roboczy IC przy UC
≤ 1 µA
Prąd przewodu ochr. IPE
≤ 1 µA
rezystancja izolacji Riso
≥ 70 MΩ (faza-faza)
≥ 70 MΩ (Ekran-PE)
znamionowy prąd odprowadzany In (8/20)µs (żyłaekran)
2,5 kA
znamionowy prąd odprowadzany In (8/20)µs
(ekran - ziemia)
5 kA
Poziom ochrony UP (żyła-ekran)
≤ 700 V (C2 - 2 kA)
PHOENIX CONTACT Sp. z o.o
http://www.phoenixcontact.pl
Strona 3 / 6
2012-12-13
MNT-TV-SAT B/F Numer artykułu: 2882307
http://eshop.phoenixcontact.pl/phoenix/treeViewClick.do?UID=2882307
Poziom ochrony UP (ekran-ziemia)
≤ 1,2 kV (C2 - 5 kA)
Czas zadziałania tA (żyła-ekran)
≤ 100 ns
czas zadziałania tA (ekran-ziemia)
≤ 100 ns
Tłumienność wtrąceniowa aE, asymetryczna
0,3 dB (≤ 2,4 GHz)
częstotliwość graniczna fg (3 dB) asym. (ekran) w
systemie 75 Ohm
> 2,5 GHz
Zakres częstotliwości
0 Hz ... 2400 MHz
pojemność asymetr. (ekran)
typ. 10 pF
Znamionowy prąd impulsowy ian (10/1000)µs,
asymetryczny (ekran)
120 A
Napięcie resztkowe przy In (żyła-ekran)
≤ 40 V
napięcie resztkowe przy In (ekran-ziemia)
≤ 50 V
odporność na prąd udarowy IEC 61643-21 (żyłaekran)
C2 (4 kV / 2 kA)
C3 (7,5 kV / 100 A)
odporność na prąd udarowy IEC 61643-21 (ekranziemia)
C2 (10 kV / 5 kA)
C3 (7,5 kV/100 A)
D1 (1 kA)
wytrzymałość zmiennoprądowa IEC 61643-21
(żyła-ekran)
5A-1s
wytrzymałość zmiennoprądowa IEC 61643-21
(ekran-ziemia)
10 A - 1s
czas restartu wg IEC 61643-21 (żyła-ekran)
niemożliwy do zmierzenia
Przeciążenie - tryb przestoju wg IEC 61643-21
(żyła-żyła)
Tryb 3
Złącze (obwód ochronny IT)
Rodzaj przyłącza
Złącza F
rodzaj przyłącza IN
Gniazdo do złącza F
rodzaj przyłącza OUT
Gniazdo do złącza F
Złącze kompensacji potencjałów IT
Rodzaj przyłącza
za pośrednictwem wtyku ze stykiem uziemiającym
Normy (obwód ochronny IT)
klasa testu IEC
C2
C3
D1
PHOENIX CONTACT Sp. z o.o
http://www.phoenixcontact.pl
Strona 4 / 6
2012-12-13
MNT-TV-SAT B/F Numer artykułu: 2882307
http://eshop.phoenixcontact.pl/phoenix/treeViewClick.do?UID=2882307
Normy/Przepisy
IEC 61643-21
EN 50083 - KLASA A
Certyfikaty / aprobaty
Aprobaty
GOST
Wnioskowane aprobacje:
Aprobaty Ex:
Rysunki
Rysunek wymiarowy
Schemat:
PHOENIX CONTACT Sp. z o.o
http://www.phoenixcontact.pl
Strona 5 / 6
2012-12-13
MNT-TV-SAT B/F Numer artykułu: 2882307
http://eshop.phoenixcontact.pl/phoenix/treeViewClick.do?UID=2882307
Adres
PHOENIX CONTACT Sp. z o.o
Dlugoleka ul. Wroclawska 33D
55-095 Mirków,Poland
Telefon 071/ 39 80 410
Faks 071/ 39 80 499
http://www.phoenixcontact.pl
© 2012 Phoenix Contact
Zmiany techniczne zastrzeżone;
