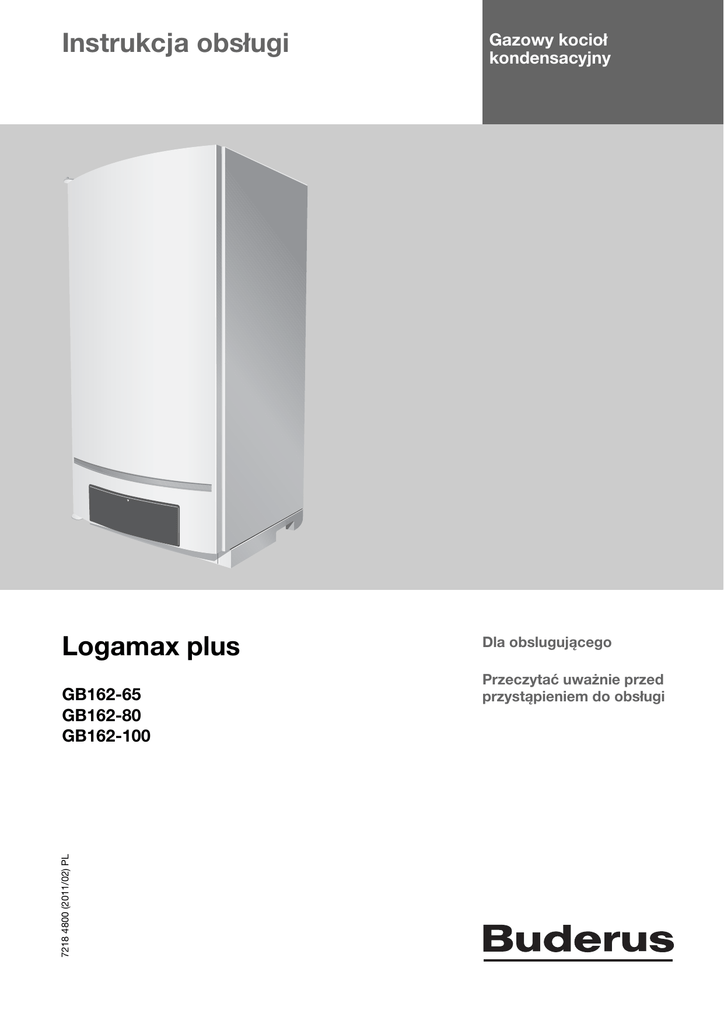

Instrukcja obsługi
Logamax plus
7218 4800 (2011/02) PL
GB162-65
GB162-80
GB162-100
Gazowy kocioł
kondensacyjny
Dla obslugującego
Przeczytać uważnie przed
przystąpieniem do obsługi
Wstęp
Wstęp
Szanowny Kliencie!
Ciepło jest naszym żywiołem - i to od ponad 275 lat.
Od początku całą naszą energię i zamiłowanie
inwestujemy w kreowanie indywidualnych rozwiązań
tworzących komfortowy klimat.
Niezależnie od tego, czy chodzi o ciepło, ciepłą wodę
lub wentylację - produkty firmy Buderus zapewniają
najekonomiczniejszą technikę grzewczą w
potwierdzonej jakości Buderus, która zapewni
klientowi komfort w sposób niezawodny i na długie
lata.
W naszej firmie produkcja odbywa się przy
wykorzystaniu najnowocześniejszych technologii,
zwracamy uwagę na to, aby nasze produkty były w
efektywny sposób ze sobą zestrojone.
Pierwszoplanową rolę odgrywają przy tym
ekonomiczność i przyjazność dla środowiska
naturalnego - ekologia.
Dziękujemy Państwu za to, że zdecydowaliście się na
zakup produktu naszej firmy a tym samym także na
efektywne wykorzystanie energii przy równocześnie
wysokim komforcie. Aby zachować takie warunki na
dłuższy czas, proszę dokładnie zapoznać się z
instrukcją obsługi. Gdyby mimo to pojawiły się
problemy, proszę zwrócić się do swojego instalatora.
Udzieli on Państwu w każdej chwili wszelkiej pomocy.
Instalator jest w danej chwili nieosiągalny? Nasz serwis
działa całą dobę!
Życzymy Państwu dużo zadowolenia z nowego
produktu firmy Buderus.
Zespół firmy Buderus
2
Logamax plus GB162-65/80/100 - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!
Spis treści
Spis treści
1
Ogólne wskazówki dotyczące bezpieczeństwa i objaśnienie symboli . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.1
Objaśnienie symboli . . . . . . . . . . . . . . . . . . . . . 4
1.2
Wskazówki dotyczące bezpieczeństwa . . . . . 4
2
Informacje o kotle . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1
Deklaracja zgodności CE . . . . . . . . . . . . . . . . .
2.2
Użycie zgodnie z przeznaczeniem . . . . . . . . . .
2.3
Przegląd typów . . . . . . . . . . . . . . . . . . . . . . . .
2.4
Jakość wody . . . . . . . . . . . . . . . . . . . . . . . . . .
2.5
Utylizacja . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.6
Czyszczenie . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
5
5
5
5
5
5
3
Uruchomienie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1
Napełnienie instalacji ogrzewczej . . . . . . . . . .
3.2
Dokonanie ustawień . . . . . . . . . . . . . . . . . . . .
3.2.1 Ustawienie temperatury wody w kotle . . . . . . .
3.2.2 Ustawienie temperatury zadanej c.w.u. . . . . .
3.2.3 Ochrona przed zamarzaniem . . . . . . . . . . . . . .
3.2.4 Ustawianie pomieszczeniowego modułu
obsługowego . . . . . . . . . . . . . . . . . . . . . . . . .
6
6
7
7
8
8
8
4
Obsługa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.1
Ogólne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.2
Przegląd elementów obsługi . . . . . . . . . . . . . . 9
4.3
Struktura menu . . . . . . . . . . . . . . . . . . . . . . . 10
4.3.1 Menu Normalny tryb pracy . . . . . . . . . . . . . . 10
4.3.2 Menu Tryb ręczny . . . . . . . . . . . . . . . . . . . . . 11
4.3.3 Menu Ustawienia . . . . . . . . . . . . . . . . . . . . . . 12
5
Wyłączenie instalacji ogrzewczej z ruchu . . . . . . 14
5.1
Uruchomienie instalacji ogrzewczej z ruchu poprzez sterownik . . . . . . . . . . . . . . . . . . . . . . . 14
5.2
Spuszczenie wody z instalacji ogrzewczej . . 14
5.3
Awaryjne wyłączenie z ruchu instalacji
ogrzewczej . . . . . . . . . . . . . . . . . . . . . . . . . . 14
6
Przegląd komunikatów na wyświetlaczu . . . . . . .
6.1
Wyświetlane wartości . . . . . . . . . . . . . . . . . .
6.2
Ustawienia na wyświetlaczu . . . . . . . . . . . . .
6.3
Kody na wyświetlaczu . . . . . . . . . . . . . . . . . .
15
15
15
16
Skorowidz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
3
1
Ogólne wskazówki dotyczące bezpieczeństwa i objaśnienie symboli
1
Ogólne wskazówki dotyczące bezpieczeństwa i objaśnienie symboli
1.1
Objaśnienie symboli
Wskazówki ostrzegawcze
Wskazówki ostrzegawcze są oznaczone w
tekście trójkątem ostrzegawczym na
szarym tle i ujęte w ramkę
Słowa ostrzegawcze na początku wskazówki
ostrzegawczej oznaczają rodzaj i ciężar gatunkowy
następstw, jeżeli nie zostaną wykonane działania w
celu uniknięcia zagrożenia.
• WSKAZÓWKA oznacza, że mogą wystąpić szkody
rzeczowe.
• OSTROŻNOŚĆ oznacza, że może dojść do
obrażeń u ludzi - od lekkich do średniociężkich.
Ważne informacje
Ważne informacje niedotyczące
niebezpieczeństw dla ludzi lub rzeczy, są
oznaczone symbolem znajdującym się
obok. Ograniczone są one liniami powyżej
i poniżej tekstu.
Inne symbole
Symbol
Znaczenie
B
Czynność
Æ
Odsyłacz do innych miejsc w dokumencie
lub do innych dokumentów
•
Wyliczenie/wpis na liście
–
Wyliczenie/wpis na liście (2. płaszczyzna)
Tab. 1
1.2
Wskazówki dotyczące
bezpieczeństwa
Niebezpieczeństwo wybuchu w przypadku
stwierdzenia zapachu gazu
B Zamknąć kurek gazowy.
B Otworzyć okna i drzwi.
B Nie obsługiwać żadnych elektrycznych
wyłączników, nie wyciągać żadnych wtyczek, nie
telefonować, nie dzwonić dzwonkiem u drzwi.
B Zgasić otwarty ogień. Nie palić tytoniu. Nie zapalać
zapalniczek.
B Z zewnątrz ostrzec mieszkańców budynku, ale nie
używać dzwonka u drzwi. zadzwonić do zakładu
gazowniczego i uprawnionej firmy instalacyjnej.
B Jeżeli ulatnianie się gazu jest słyszalne, należy
natychmiast opuścić budynek! Zapobiec
wchodzeniu do budynku osób trzecich.
Powiadomić z zewnątrz budynku policję i straż
pożarną.
4
Niebezpieczeństwo w przypadku stwierdzenia
zapachu spalin
B Wyłączyć kocioł.
B Otworzyć okna i drzwi.
B Powiadomić uprawnioną firmę instalacyjną.
Przy kotłach z trybem zależnym od powietrza w
pomieszczeniu: zagrożenie zaczadzeniem
spalinami przy niewystarczającym dopływie
powietrza do spalania
B Zapewnić dopływ powietrza do spalania.
B Nie zamykać lub nie zmniejszać otworów
nawiewno-wywiewnych w drzwiach, oknach i
ścianach.
B Zapewnić wystarczający dopływ powietrza do
spalania także dla urządzeń zamontowanych
później, np. wentylatorów powietrza odlotowego jak
również wentylatorów kuchennych, klimatyzatorów
z wyprowadzeniem powietrza wyrzutowego na
zewnątrz.
B Przy niewystarczającym dopływie powietrza do
spalania nie uruchamiać kotła.
Uszkodzenia przez błędy obsługi
Błędy obsługi mogą prowadzić do obrażeń u ludzi i/lub
szkód rzeczowych.
B Zadbać o to, aby dzieci bez nadzoru nie obsługiwały
kotła.
B Upewnić się, że dostęp do kotła mają tylko osoby,
które są w stanie właściwie go obsługiwać.
Niebezpieczeństwo wybuchu łatwopalnych gazów.
B Prace na elementach instalacji gazowej mogą być
wykonywane wyłącznie przez uprawnione firmy
instalacyjne.
Zainstalowanie, przebudowa
B Kocioł może być zainstalowany lub przebudowany
tylko przez uprawnioną firmę instalacyjną. W
żadnym wypadku nie zmieniać elementów instalacji
spalinowej.
B W żadnym przypadku nie zamykać otworu
wyrzutowego zaworów bezpieczeństwa. Podczas
nagrzewania woda może być wyrzucona przez
zawór bezpieczeństwa podgrzewacza c.w.u.
Niebezpieczeństwo przez materiały wybuchowe i
łatwopalne
B Nie stosować i nie składować materiałów
łatwopalnych (papier, rozcieńczalniki, farby, itp.) w
pobliżu kotła grzewczego.
Powietrze do spalania / powietrze w
pomieszczeniu
Aby zapobiec korozji powietrze do spalania/powietrze
w pomieszczeniu należy odizolować od substancji
agresywnych (np. halogenoalkanów
(fluorowęglowodorów), zawierających związki chloru
lub fluoru). Substancje te mogą być zawarte w
rozpuszczalnikach, farbach, klejach, gazach
wytłaczających (propelentach aerozolowych) i
środkach czyszczących w gospodarstwie domowym.
Informacje o kotle
2
2
Informacje o kotle
W celu pewnego, ekonomicznego i ekologicznego
wykorzystania instalacji ogrzewczej zalecamy
dokładnie przestrzeganie wskazówek bezpieczeństwa
i instrukcji obsługi.
2.6
Czyszczenie
Obudowę kotła można czyścić wilgotną szmatką. Nie
wolno stosować ostrych lub żrących środków
czyszczących.
Niniejsza instrukcja daje użytkownikowi instalacji
ogrzewczej pogląd na temat użytkowania i obsługi
kotła.
2.1
Deklaracja zgodności CE
Konstrukcja i charakterystyka robocza tego wyrobu
spełniają wymagania dyrektyw europejskich i
uzupełniających wymagań krajowych. Zgodność
została potwierdzona oznakowaniem CE. Deklarację
zgodności produktu można pobrać ze strony
internetowej www.buderus.de/konfo lub otrzymać we
właściwym oddziale firmy Buderus.
2.2
Użycie zgodnie z przeznaczeniem
Kotły grzewcze Logamax plus GB162-65/80/100 są
zaprojektowane do podgrzewania wody grzewczej np.
dla domków jedno- i wielorodzinnych. Jakiekolwiek
inne użytkowanie uważane jest za niezgodne z
przeznaczeniem.
Kocioł grzewczy można wyposażyć w moduł
obsługowy RC35, Logamatic 4121 lub regulator
temperatury załącz/wyłącz (24 V) (osprzęt).
2.3
Przegląd typów
Oznaczenie kotła grzewczego składa się z
następujących elementów:
• GB: gazowy kocioł kondensacyjny
• 162: typ
• 65/80/100: maksymalna moc grzewcza [kW]
2.4
Jakość wody
• Do napełniania i dopełniania instalacji ogrzewczej
należy stosować wyłącznie nieuzdatnioną wodę
wodociągową. Użycie wody gruntowej nie jest
dozwolone.
• Zabrania się dodawać do wody środków
uzdatniających, jak np. zwiększających/
zmniejszających pH (dodatków chemicznych i/lub
inhibitorów), środków ochrony przed zamarzaniem
lub zmiękczających wodę.
2.5
Utylizacja
B Ekologicznie zutylizować materiał opakowania kotła
grzewczego.
B Ekologiczną utylizację komponentów instalacji
grzewczej do wymiany zlecić autoryzowanemu
punktowi utylizacji.
5
3
3
Uruchomienie
Uruchomienie
Aby utrzymać instalację ogrzewczą w gotowości do
pracy, należy regularnie sprawdzać ciśnienie w
instalacji. Aktualne ciśnienie robocze jest pokazywane
na wyświetlaczu. Zalecane ciśnienie robocze wynosi
1,5 bara. Przy ciśnieniu roboczym poniżej 1,0 bar
wyświetlacz powyżej wskazania ciśnienia będzie
pokazywać Serwis. Instalację ogrzewczą trzeba
napełnić.
3.1
B Odkręcić zamknięcie kołpakowe.
Napełnienie instalacji ogrzewczej
B Jeżeli jest: zdemontować obudowę grupy
przyłączeniowej [1].
Rys. 3 Zamknięcie kołpakowe zaworu napełniającospustowego
OSTROŻNOŚĆ: Uszkodzenie instalacji
B Przed napełnieniem instalacji
ogrzewczej zastosować się do
wskazówek dotyczących jakości wody
(Æ rozdział 1).
6 720 614 084-061.2TD
Rys. 1 Obudowa grupy przyłączeniowej (osprzęt)
B Podłączyć do zaworu napełniająco-spustowego na
powrocie [1] wąż napełniony wodą.
B Otworzyć zawór napełniająco-spustowy [2].
B Otworzyć zawory serwisowe na zasilaniu i powrocie
(pozycja otwarta: równolegle do rury).
7746800108-51.1TD
Rys. 2 Otwarcie zaworów serwisowych (tutaj:
położenie otwarte)
6
Rys. 4 Podłączenie węża
Uruchomienie
B Otworzyć zawór wodny i napełnić instalację
ogrzewczą. Obserwować przy tym wskazanie
ciśnienia dla obiegu grzewczego na grupie
przyłączeniowej lub na wyświetlaczu kotła.
B
B
B
B
3
Odłączyć wąż.
Odkręcić i zachować końcówkę węża.
Nakręcić zamknięcie kołpakowe.
Ponownie zamontować obudowę grupy
przyłączeniowej.
Uwalnianie się pęcherzyków powietrza
przez śrubunki i odpowietrznik
(automatyczny) powoduje spadek
ciśnienia w instalacji ogrzewczej. Również
tlen zawarty w świeżej wodzie grzewczej
uwalnia się z niej po pewnym czasie.
3.2
6 720 614 084-99.1RS
Rys. 5 Otwarcie zaworu wodnego
Dokonanie ustawień
3.2.1 Ustawienie temperatury wody w kotle
B Pokrętłem nastawczym maksymalnej temperatury
wody w kotle [1] ustawić żądaną temperaturę
zgodnie z tab. 3.
B Napełniać instalację ogrzewczą do osiągnięcia
ciśnienia 1,5 bara.
1
P1 0
7
1
6 720 619 373-24.1TD
6 720 619 373-11.1TD
Rys. 6 Wskazania ciśnienia
Rys. 8 Moduł obsługowy - pokrętło nastawcze
maksymalnej temperatury wody w kotle
B Zamknąć zawór wodny i zawór napełniającospustowy.
Jeżeli zostanie ustawiona zbyt niska
wartość temperatury, istnieje ryzyko, że
zadana temperatura dla pomieszczenia nie
zostanie osiągnięta.
B Odpowietrzyć instalację ogrzewczą przez zawory
odpowietrzające grzejnikowe.
Pokrętło
nastawcze Funkcja
Ustawienie
dla
Opis
0
Wył
40
ogrzewanie Tryb
Żądana
temperatura podłogowe grzewczy
załączony
wody w
Grzejniki
kotle [ °C]
75 - 90
Rys. 7 Odpowietrzenie grzejnika
90
B Ponownie odczytać ciśnienie robocze.
B Jeżeli ciśnienie w dalszym ciągu będzie wynosić
poniżej 1,0 bar: napełnianie powtarzać tyle razy, aż
zostanie osiągnięte żądane ciśnienie.
Aut
Brak pracy
grzewczej
(lato)
Konwektory
Wielkość zadaną podaje
regulacja Logamatic (np.
RC35/Logamatic 4121)
Tab. 2 Temperatura wody w kotle
7
3
Uruchomienie
3.2.2 Ustawienie temperatury zadanej c.w.u.
Fabrycznie kocioł jest ustawiony na temperaturę c.w.u.
60 °C. Przy tym ustawieniu zwykle wyklucza się
rozmnażanie ewentualnie istniejących bakterii z
rodzaju Legionella. Jednakże aby sprostać
zróżnicowanym zapotrzebowaniom komfortu różnych
użytkowników, kocioł dysponuje ustawialną
temperaturą c.w.u.
Położenie Objaśnienie
0
ECO
Jeżeli kocioł jest ustawiany na niższą temperaturę
c.w.u., to należy uwzględnić niewielkie ryzyko
powstawania bakterii Legionella. Przy codziennym
wykorzystaniu instalacji c.w.u. praktycznie wyklucza
się ryzyko rozmnożenia bakterii Legionella.
Przez przepłukanie rozumie się całkowicie otwarcie
zaworu wodnego na pewien czas, aby podgrzewacz
c.w.u. można było zaopatrzyć w „świeżą“ wodę.
Ponadto podczas nieobecności użytkownika może on
wybrać temperaturę 60 °C na pokrętle nastawczym
„wartość zadana c.w.u“.
B Pokrętłem nastawczym „temperatura zadana c.w.u.
“[1] zadać żądaną temperaturę c.w.u. w
podgrzewaczu c.w.u. (Æ tab. 3).
Temperatura zadana c.w.u. jest na stałe
ustawiana na module obsługowym i nie może
być zmieniana modułem obsługowym (np.
RC35).
Aut
Temperatura zadana c.w.u. jest ustawiana na
pomieszczeniowym module obsługowym (np.
RC35). Jeżeli nie jest podłączony żaden
pomieszczeniowy moduł obsługowy, to 60 °C
jest maksymalną temperaturą c.w.u.
Tab. 3 Ustawienia na pokrętle nastawczym
„temperatura zadana c.w.u.“
3.2.3 Ochrona przed zamarzaniem
Kocioł jest wyposażony w zintegrowany system
ochrony przed zamarzaniem. Oznacza to, że żadna
dodatkowa ochrona kotła grzewczego przed
zamarzaniem nie jest potrzebna.
Układ ochrony przed zamarzaniem uruchamia kocioł
grzewczy, gdy temperatura wody w kotle wyniesie
7 °C, a wyłącza, gdy temperatura wody w kotle
wyniesie 15 °C. Instalacja ogrzewcza nie jest
zabezpieczona przed mrozem.
3.2.4
B
1
•
•
•
•
7
6 720 619 373-15.1TD
Nie stosować tego ustawienia!
30 – 60
W razie potrzeby kocioł można ustawić na niższą
temperaturę c.w.u.
Jeżeli przez dłuższy czas nie jest wykorzystywane
przygotowanie c.w.u. (np. w czasie urlopu), a
ustawiona temperatura jest mniejsza niż 60 °C, to
zaleca się aby przed użyciem pojemnościowego
podgrzewacza c.w.u. najpierw go przepłukać.
Tryb c.w.u. jest wyłączony (ewentualnie tylko
tryb grzewczy)
Ustawianie pomieszczeniowego modułu
obsługowego
Wykonanie ustawień na pomieszczeniowym module
obsługowym (np. RC35, Æ rys. 10). Zaleca się
sprawdzenie, względnie ustawienie poniższych
punktów:
Tryb automatyczny
Żądana temperatura pomieszczenia
Żądana temperatura c.w.u.
Żądany program grzewczy.
Instrukcja obsługi modułu obsługowego
(np. RC35) opisuje, jak dokonywać tych
ustawień, i jakie korzyści one przynoszą.
B Przeczytać instrukcję obsługi
pomieszczeniowego modułu
obsługowego i przestrzegać jej.
Rys. 9 BC10 pokrętło nastawcze „temperatura
zadana c.w.u.“
6 720 619 373-16.1TD
Rys. 10 Pomieszczeniowy moduł sterujący RC35
8
Obsługa
4
Obsługa
4.1
Ogólne
Kocioł jest wyposażony w moduł obsługowy, tzw.
sterownik bazowy BC10 (Æ rys. 12). Przy pomocy
tego modułu obsługuje się instalację ogrzewczą.
Przy instalacji ogrzewczej z kilkoma kotłami
(układ kaskadowy) ustawień trzeba
dokonać na module obsługowym każdego
kotła.
B Otworzyć przez naciśnięcie pole obsługowe.
4
Moduł obsługowy zawiera następujące elementy
składowe:
Przełącznik zał/wył
Przełącznikiem zał/wył (Æ rys. 12, [1]) można załączać
i wyłączać kocioł.
Przycisk „Reset“
W przypadku usterki może być konieczne ponowne
uruchomienie kotła przyciskiem „Reset“
(Æ rys. 12, [2]).
Jest to wymagane tylko w przypadku usterek
nieprzemijających. Usterki przemijające resetują się
samoczynnie, jeżeli przyczyna zostanie usunięta.
Podczas wykonywania resetu wyświetlacz pokazuje
[\/r/e|.
6 720 619 373-02.1TD
Rys. 11 Otwarcie pola obsługowego
Moduł obsługowy znajduje się za klapką po lewej
stronie.
4.2
Przegląd elementów obsługi
11
10
9
8
Przycisk „Kominiarz“
Przyciskiem ‘Kominiarz (Æ rys. 12, [3]) można
przełączyć kocioł na tryb ręczny, jeżeli np. uszkodzony
jest regulator instalacji ogrzewczej (np. moduł
obsługowy).
W ręcznym trybie pracy instalację ogrzewczą można
użytkować niezależnie od modułu obsługowego
pomieszczenia. Kocioł pracuje z temperaturą wody w
kotle ustawioną na prawym pokrętle nastawczym jako
wartością zadaną (” tab. 7"Ustawienia").
Przycisk „Wskazanie statusu“
Używając przycisku „Wskazanie statusu“ (Æ rys. 12,
[4]) można pokazać na wyświetlaczu aktualną
temperaturę wody w kotle, aktualne ciśnienei robocze
itd. Patrz również roz. 4.3.1, str. 10.
Złącze serwisowe
Serwisant może podłączyć tutaj wtyczkę
diagnostyczną (Service Tool) (Æ rys. 12, [5]).
1
2
3
4
5
6
7
LED „Palnik“ (zał/wył)
Dioda LED „Palnik“ (zał/wył) (Æ rys. 12, [6]) świeci się,
jeżeli palnik kotła pracuje, a gaśnie, gdy palnik się
wyłącza.
6 720 619 373-04.1TD
Rys. 12 Moduł obsługowy
1
2
3
4
5
6
7
8
9
10
11
Przełącznik zał/wył
Przycisk „Reset“
Przycisk „Kominiarz“ (dla trybu ręcznego)
Przycisk „Wskazanie statusu“
Złącze serwisowe (dla instalatora)
LED (dioda świecąca) „Palnik“ (zał/wył)
LED (dioda świecąca) „Zapotrzebowanie ciepła“
Pokrętło nastawcze maksymalnej temperatury wody w
kotle
Wyświetlacz (do wskazania statusu)
LED (dioda świecąca) „Przygotowanie c.w.u.“
Pokrętło nastawcze temperatury zadanej c.w.u.
Dioda LED „Palnik “(zał/wył) sygnalizuje stan (status)
palnika.
LED
Stan
Objaśnienie
Zał
Palnik
pracuje
Woda w kotle jest
podgrzewana.
Wył
Palnik
wyłączony
Temperatura wody w kotle
osiągnęła wartość zadaną
lub nie ma
zapotrzebowania ciepła.
Tab. 4 Znaczenie diody LED „Palnik“ (zał/wył)
9
4
Obsługa
LED „Zapotrzebowanie ciepła“
Dioda LED „Zapotrzebowanie ciepła“ (Æ rys. 12, [7])
świeci się, jeżeli regulator wygenerował
zapotrzebowanie ciepła, a gaśnie, gdy takie
zapotrzebowanie już nie występuje.
Pokrętło nastawcze maksymalnej temperatury
wody w kotle
Przy pomocy pokrętła nastawczego maksymalnej
temperatury wody w kotle (Æ rys. 12, [8]) można
ustawić górną temperaturę graniczną wody w kotle.
Jednostką jest °C.
4.3
Struktura menu
Strukturę menu kotła można przewertować
przyciskiem „Reset“, przyciskiem ‘Kominiarz ,
przyciskiem „Wskazanie statusu“ [1, 2 i 3] i na
wyświetlaczu [4] przy pomocy menu w tab. 5, tab. 6
i 7.
4
Wyświetlacz
Na wyświetlaczu (Æ rys. 12, [9]) odczytać status i
parametry instalacji ogrzewczej. Podczas usterki
wyświetlacz wskazuje usterkę w postaci kodu usterki.
Przy usterkach nieprzemijających (trwałych) miga
dioda statusu.
LED „Przygotowanie c.w.u.“
Dioda LED „Przygotowanie c.w.u.“ (Æ rys. 12, [10])
świeci się, gdy powstało zapotrzebowanie ciepła w
instalacji c.w.u., a gaśnie, gdy takie zapotrzebowanie
już nie występuje.
Pokrętło nastawcze temperatury zadanej c.w.u.
Pokrętłem nastawczym temperatury zadanej c.w.u.
(Æ rys. 12, [11]) jest zadawana żądana temperatura
c.w.u. w pojemnościowym podgrzewaczu c.w.u.
Jednostką jest °C.
1
2
3
6 720 619 373-18.1TD
Rys. 13 Moduł obsługowy
4.3.1 Menu Normalny tryb pracy
W tym menu można wyświetlać na wyświetlaczu
informacje o statusie kotła. Są pokazywane aktualnie
zmierzona wartość temperatury wody w kotle,
ciśnienie wody i kody robocze. W tym celu
postępować następująco:
Menu Normalny tryb pracy
Krok 1
[\/2/4|
Krok 2
Kontynuować pracę w menu Normalny tryb pracy?
Wartość wyświetlana. Aktualnie zmierzona wartość temperatury wody
w kotle w °C (Æ roz. 6.1, str. 15).
Krok 3
Nacisnąć przycisk e.
Krok 4
[p/1.6|
Krok 5
Krok 6
[-/h/\|
Krok 7
Czy przez 5 minut nie został naciśnięty żaden przycisk lub wystąpił zanik
napięcia sieciowego?
Krok 8
Tak:
Æ Krok 3
Nie:
Æ Krok 1
Tak:
Æ Krok 1
Nie:
Æ Krok 8
Wartość wyświetlana. Aktualnie zmierzone ciśnienie robocze w barach
(Æ roz. 6.1, str. 15).
Dowolny kod na wyświetlaczu. W tym przypadku: faza pracy: kocioł w
trybie grzewczym (Æ roz. 6.3, str. 16).
Æ Krok 1
Tab. 5 Tryb normalny
10
Obsługa
4.3.2 Menu Tryb ręczny
W ręcznym trybie pracy instalacja ogrzewcza może
być użytkowana niezależnie od pomieszczeniowego
modułu obsługowego (np. RC35).
4
Po przerwie w zasilaniu elektrycznym tryb
ręczny trzeba uaktywnić ponownie, tak
aby instalacja ogrzewcza pracowała dalej
(szczególnie w razie niebezpieczeństwa
zamarznięcia).
Menu Tryb ręczny
Krok 1
[\/2/4|
Krok 2
Czy uaktywnić tryb ręczny?
Wartość wyświetlana. Aktualnie zmierzona wartość temperatury
wody w kotle w °C (Æ roz. 6.1, str. 15).
Krok 3
Uaktywnienie trybu ręcznego: przytrzymać dłużej niż 5 sekund naciśnięty
przycisk d.
Krok 4
[//2/4}
Krok 5
Krok 6
[p/
1.6}
Krok 7
Krok 8
[-/h//}
Krok 9
Krok 10
[//2/4}
Krok 11
Czy nastąpił zanik napięcia?
Krok 12
Krok 13
Tak:
Æ Krok 3
Nie:
Æ Krok 1
Tak:
Æ Krok 1
Nie:
Æ Krok 12
Tak:
Æ Krok 13
Nie:
Æ Krok 5
Kod na wyświetlaczu. Faza robocza: gdy tylko na dole na
wyświetlaczu pojawi się migający punkt, aktywny jest tryb ręczny.
Oznacza to, że kocioł znajduje się cały czas w trybie grzewczym. W
tym przypadku maksymalna temperatura wody w kotle obowiązuje
zgodnie z ustawieniem pokrętła nastawczego maksymalnej
temperatury wody w kotle na module obsługowym (pole obsługowe).
Zapala się dioda LED „Zapotrzebowanie ciepła“. Podczas ręcznego
trybu pracy jest możliwe przygotowywanie c.w.u.
Wartość wyświetlana. Aktualnie zmierzone ciśnienie robocze w
barach (Æ roz. 6.1, str. 15).
Kod na wyświetlaczu. Faza robocza (Æ roz. 6.3, str. 16). Kocioł
znajduje się w trybie ręcznym. Oznacza to, że kocioł znajduje się w
trybie grzewczym bez zapotrzebowania ciepła z regulatora. Podczas
trybu ręcznego jest możliwe, aby przejściowo zmienić moc zadaną
kotła przy pomocy menu „Ustawienia“ (Æ tab. 7, od kroku
3).Wskazówka: jeżeli moc kotła została przejściowo zmieniona, to
trzeba ją ponownie ustawić po zakończeniu trybu ręcznego poprzez
menu „Ustawienia“Æ tab. 7, str. 12.
Wartość wyświetlana. Aktualnie zmierzona temperatura wody w kotle
w °C (Æ roz. 6.1, str. 15).
Czy wyłączyć tryb ręczny?
Dezaktywacja trybu ręcznego:przytrzymać naciśnięty przycisk d dłużej niż 2
sekundy, aż kropka zgaśnie.
Æ Krok 1
Tab. 6 Tryb pracy ręcznej
11
4
Obsługa
4.3.3 Menu Ustawienia
W menu Ustawienia można dokonać 3 ustawień:
• Zadana moc kotła
• Czas zadany wybiegu pompy
• Zadany stan przygotowania c.w.u.
Ustawienia zadanej mocy kotła i zadany
status przygotowania c.w.u. powinien
wykonywać wykwalifikowany instalator.
Przy dłuższej nieobecności użytkownika w razie
zagrożenia zamarznięciem jest wymagane ustawienie
zadanego czasu wybiegu pompy.
Menu Ustawienia
Krok 1
[\/2/4|
Krok 2
Otworzyć menu „Ustawienia“?
Wartość wyświetlana. Aktualnie zmierzona temperatura wody w kotle
w ˚C (Æ roz. 6.1, str. 15).
Krok 3
Otwarcie menu „Ustawienia“: nacisnąć równocześnie przyciski d + e i
przytrzymać je dłużej niż 2 sekundy.
Krok 4
[l/-/-|
Krok 5
Ustawić moc kotła?
Krok 6
Tak:
Æ Krok 3
Nie:
Æ Krok 1
Tak:
Æ Krok 6
Nie:
Æ Krok 7
Tak:
Æ Krok 10
Nie:
Æ Krok 11
Ustawienie na wyświetlaczu. Gdy tylko na wyświetlaczu pojawi się
[l/-/-|, otworzone jest menu „Ustawienia“. Przy pomocy pierwszego
parametru pojawiającego się na wyświetlaczu można ustawić moc
kotła (Æroz. 6.2, str. 15).
Niżej: ustawienie mocy zadanej kotła podczas trybu grzewczego przy pomocy
przycisku c na niższą wartość. Ustawienie minimalne wynosi [l/3/0| = 30 %.
Wyżej: ustawienie mocy zadanej kotła przy pomocy przycisku d na wyższą
wartość. Ustawienie maksymalne wynosi [l/-/-| = 100 %. Odpowiada to
ustawieniu podstawowemu.
Krok 7
Krok 8
[f/\/5|
Krok 9
Ustawić wybieg pompy po zakończeniu pracy grzewczej?
Krok 10
[f/\/5|, można ustawić drugi parametr.Parametr ten pokazuje zadany
czas wybiegu pompy po zakończeniu trybu grzewczego w minutach
(Æ roz. 6.2, str. 15). Wskazówka: ustawić czas wybiegu pompy na
wartość nie mniejszą niż [f/\/5| (= 5 minut).
Niżej: ustawienie przyciskiem c czasu wybiegu pompy po zakończeniu trybu
grzewczego na niższą wartość. Ustawienie minimalne wynosi [f/\/0| = 0 minut.
Ustawienie fabryczne wynosi 5 minut. Uwaga! Zadany wybieg pompy
obiegowej po zakończeniu pracy grzewczej nie powinien być ustawiany poniżej
5 minut.
Wyżej: ustawienie przyciskiem d czasu wybiegu pompy po zakończeniu trybu
grzewczego na wyższą wartość. Ustawienie maksymalne wynosi [f/1/d| =
24 godziny.
Tab. 7 Ustawienia
12
Obsługa
4
Menu Ustawienia
Krok 11
Krok 12
[c/\/0|
[c/\/0|, powinno się ustawić trzeci parametr.
Parametr ten pokazuje ustawiony status zaopatrzenia w wodę
użytkową. To ustawienie ma priorytet w stosunku do przygotowania
c.w.u. np. na termostacie pokojowy (Æ roz. 6.2, str. 15).
Krok 13
Czy ustawić status przygotowania c.w.u.?
Krok 14
Ustawić status przygotowania c.w.u. przyciskiem c lub przyciskiem d. [c/\/1|
oznacza „zał“, [c/\/0| oznacza „wył“. Proszę pamiętać: jeżeli ustawiono [c/\/0|, to
wyłączone zostało zabezpieczenie przez zamarznięciem pojemnościowego
podgrzewacza c.w.u.
Krok 15
Czy przez 5 minut nie został naciśnięty żaden przycisk lub wystąpił zanik
napięcia sieciowego?
Krok 16
Krok 17
[\/2/4|
Wartość wyświetlana. Ewentualnie zmienione ustawienia zostały
potwierdzone
Tak:
Æ Krok 14
Nie:
Æ Krok 15
Tak:
Æ Krok 17
Nie:
Æ Krok 16
Æ Krok 1
Tab. 7 Ustawienia
13
5
Wyłączenie instalacji ogrzewczej z ruchu
5
Wyłączenie instalacji ogrzewczej z ruchu
5.1
Uruchomienie instalacji ogrzewczej
z ruchu poprzez sterownik
Wyłączyć instalację ogrzewczą z ruchu na module
obsługowym. Wraz z wyłączeniem instalacji z ruchu
zostanie też wyłączony palnik. Bliższe informacje
dotyczące obsługi modułu obsługowego (Æ roz. 3.2.4,
str. 8).
5.2
Spuszczenie wody z instalacji
ogrzewczej
B Za pomocą zaworu napełniająco-spustowego lub
grzejnika spuścić wodę grzewczą w najniższym
punkcie instalacji ogrzewczej. W tym czasie
odpowietrznik automatyczny w najwyższym
punkcie instalacji ogrzewczej musi być otwarty.
B Wyłącznik zał/wył na module obsługowym
przełączyć w położenie „0“.
B Zamknąć główny zawór odcinający lub kurek
gazowy.
7 746 800 040-134.1RS
Rys. 15 Spuszczenie wody z instalacji ogrzewczej
5.3
7746800108-55.1TD
Rys. 14 Zamknięcie kurka gazowego
WSKAZÓWKA: Możliwość uszkodzenia
instalacji
Przy silnym mrozie instalacja grzewcza
może zamarznąć na skutek: awarii
zasilania sieciowego, niedostatecznego
dopływu gazu lub usterki instalacji.
Awaryjne wyłączenie z ruchu
instalacji ogrzewczej
B Zamknąć główny zawór odcinający dopływ gazu.
B Instalację ogrzewczą można wyłączyć tylko w
sytuacji awaryjnej bezpiecznikiem w pomieszczeniu
zainstalowania lub wyłącznikiem awaryjnym
instalacji ogrzewczej.
B Ustawić kocioł grzewczy w
pomieszczeniu zabezpieczonym przed
mrozem.
B Jeżeli instalacja ogrzewcza jest
uruchamiana na dłuższy czas, to trzeba
najpierw spuścić z niej wodę.
14
Przegląd komunikatów na wyświetlaczu
6
6.1
Wyświetlane wartości
6
Wyświetlane wartości
Wyświetlana
wartość
Znaczenie wartości na wyświetlaczu
(inaczej: wartości wyświetlanej)
[\/2/4|
Aktualna temperatura wody w kotle.
[p/1.6|
Aktualne ciśnienie robocze
Jednostka
Zakres
°C
[\/\/0|
[1/3/0|
bar
[p/0.0|
[p/4.0|
Tab. 8
6.2
Ustawienia na wyświetlaczu
Ustawienia na wyświetlaczu
Znaczenie
Ustawienie na
ustawienia na
wyświetlaczu
wyświetlaczu
Jednostka
Ustawienie
podstawowe
Zakres
[l/9/9|
Ustawione
obciążenie zadane
(65/100 kW).
%
[l/2/0|
– [l/9/9|
/ [l/-/-|
100 %
[l/-/-|
[l/9/9|
Ustawione zadane
obciążenie (80 kW).
%
[l/2/5|
– [l/9/9|
/ [l/-/-|
100 %
[l/-/-|
[f/\/5|
Ustawiona wartość
zadana czasu
wybiegu pompy.
min.
[f/0/0|
– [f/6/0|
/ [f/1/d| 24 godz.
[f/\/5|
Wskazówka: ustawić
czas wybiegu pompy
na wartość nie
mniejszą niż [f/\/5|
(= 5 minuty).
[c/\/0|
nie dotyczy
Ustawiony status
przygotowania c.w.u.
[c/\/0| „Wył“ / [c/\/1|
„zał“
[c/\/0|
Uwaga:
jeżeli ustawiono
[c/\/0|, to wyłączone
jest także
zabezpieczenie
przed zamarznięciem
wymiennika ciepła
lub zewnętrznego
pojemnościowego
podgrzewacza c.w.u.
Tab. 9
15
6
6.3
Kody na wyświetlaczu
Kod na wyświetlaczu informuje częściowo o statusie
kotła. Kody na wyświetlaczu są pokazywane albo
bezpośrednio na wyświetlaczu albo wywoływane
przez menu Info. W tym celu postępować następująco:
B Nacisnąć przycisk e, aby otworzyć „tryb
normalny“.
B W menu „tryb normalny“ przejść na poziom kodu.
Jest to płaszczyzna 2 albo 3.
B Odczytać kod usterki i doczytać odnośne znaczenie
kodu w tabeli (Æ tab. 10).
Istnieją 3 rodzaje kodów:
• normalny kod roboczy
• kod usterki przemijającej
• kod usterki trwałej.
Kod
Objaśnienie
- H
2 0 0
Kocioł znajduje się w trybie pracy
grzewczej.
= H
2 0 1
Kocioł znajduje się w trybie
podgrzewania c.w.u.
0 A
2 0 2
Faza oczekiwania kotła. Kocioł nie
może oddawać ciepła do instalacji
ogrzewczej i znajduje się w pozycji
oczekiwania.
0 C
2 8 3
Kocioł zwiększa moc.
0 E
2 6 5
Faza oczekiwania kotła. Kocioł załącza
się jako reakcja na zapotrzebowanie
ciepła regularnie na obciążenie niskie.
0 H
2 0 3
Kocioł znajduje się w trybie gotowości
do pracy, nie ma zapotrzebowania
ciepła.
0 L
2 8 4
0 U
2 7 0
0 Y
2 0 4
Faza oczekiwania kotła. Kocioł nie
może oddawać ciepła do instalacji
ogrzewczej i znajduje się w pozycji
oczekiwania.
0 Y
2 7 6
Czujniki temperatury w kotle mierzą
zbyt wysoką temperaturę.
Gdy tylko wystąpi usterka, to ze względów
bezpieczeństwa kocioł jest wyłączany i blokowany.
Można to rozpoznać po miganiu kodu usterki. Aby
odblokować kocioł, należy zresetować kod usterki. W
tym celu postępować następująco:
B Nacisnąć i przytrzymać przycisk c, aż na
wyświetlaczu pojawi się „rE“. Z reguły kocioł po
zresetowaniu będzie znowu normalnie działać.
Ewentualnie będzie konieczne uprzednie usunięcie
usterki.
B Wykonać czynność w celu usunięcia usterki.
Czy nie udało się usunąć usterki? Skontaktować się ze
swoją firmą instalacyjną i podać typ kotła i kod usterki.
Środek zaradczy
• Sprawdzić, czy jest otwarta wystarczająca ilość grzejników.
• Odpowietrzyć grzejniki i instalację ogrzewczą.
• Sprawdzić ciśnienie robocze. W razie potrzeby uzupełnić
wodę.
• Sprawdzić, czy jest otwarta wystarczająca ilość grzejników.
• Ponownie uruchomić kocioł.
0 Y
2 8 5
wodę.
• Sprawdzić, czy jest otwarta wystarczająca ilość grzejników
Tab. 10 Kody usterek
16
Kod
2 E
2 0 7
6
Objaśnienie
Środek zaradczy
Ciśnienie robocze jest zbyt niskie.
wodę.
2 F
2 F
2 L
2 6 0
3 4 5
2 6 6
temperaturę, która zbyt mocno
odbiega od zadanej.
odbiega od zadanej.
odbiega od zadanej.
wodę.
2 P
2 P
2 U
4 C
2 1 2
3 4 1
2 1 3
2 2 4
odbiega od zadanej.
odbiega od zadanej.
odbiega od zadanej.
wodę.
6 A
2 2 7
Palnik nie zapala.
• Sprawdzić, czy otwarty jest kurek gazowy.
7 C
H 07
r E
2 3 1
Podczas usterki nastąpił krótki zanik
prądu.
Ciśnienie robocze jest zbyt niskie.
wodę.
Kocioł jest resetowany.
Tab. 10 Kody usterek
Brak kodu na wyświetlaczu, jednakże usterka
wystąpiła
Możliwe jest, że na wyświetlaczu nie jest pokazywany
żaden kod, chociaż kocioł grzewczy nie działa zgodnie
z oczekiwaniami. Proszę sprawdzić następujące
rzeczy:
B Instalacja ogrzewcza nie pracuje (nie ogrzewa).
– W menu „Tryb normalny“ sprawdzić, czy jest
wyświetlany kod usterki i spróbować ją usunąć.
– Sprawdzić położenie pokrętła nastawczego na
polu obsługowym.
– Przy pomocy instrukcji obsługi sprawdzić
ustawienia termostatu pomieszczeniowego.
B Ciepła woda pozostaje zimna.
– W menu „Tryb normalny“ sprawdzić, czy jest
wyświetlany kod usterki i spróbować ją usunąć.
– W menu „Ustawienia“ sprawdzić, czy załączona
jest funkcja przygotowania c.w.u. [c/\/1|.
– Sprawdzić położenie pokrętła nastawczego na
polu obsługowym.
– Przy pomocy instrukcji obsługi sprawdzić
ustawienia termostatu pomieszczeniowego.
Czy nie udało się usunąć usterki? Skontaktować się z
instalatorem i podać typ kotła i kod usterki.
17
Skorowidz
Skorowidz
A
Awaria .................................................................. 14
B
Bezpieczeństwo ...................................................... 4
K
Kominiarz (przycisk).................................................. 9
L
LED ‘Palnik ............................................................ 9
LED ‘Przygotowanie c.w.u. ...................................... 10
LED ‘Zapotrzebowanie ciepła ................................... 10
M
Maksymalna temperatura wody w kotle ........................ 7
Moduł obsługowy .................................................... 9
P
program grzewczy ................................................... 8
Przełącznik zał/wył ................................................... 9
Przycisk ‘Wskazanie statusu ..................................... 9
R
Reset (przycisk) ....................................................... 9
T
temperatura c.w.u. ................................................... 8
Temperatura pomieszczenia ...................................... 8
Temperatura wody w kotle, maksymalna ..................... 10
Temperatura zadana c.w.u. ........................................ 8
Tryb ręczny ............................................................. 9
W
Wyświetlacz ........................................................... 10
Z
Złącze serwisowe..................................................... 9
18
Notatki
19
721.848A 0003
Buderus Technika Grzewcza Sp. z o.o.
62-080 Tarnowo Podgórne, ul. Krucza 6
Tel.: +48 61 8167 100
Fax:+48 61 8167 119
www.buderus.pl
[email protected]

Logamax plus GB 162 od 65kW - Buderus

Transkrypt

Podobne dokumenty

MAXPell GreenLine

Kocioł UNI-COM 2S www.kotly

Karta katalogowa

WULKAN jest to stalowy kocioł wodny, przystosowany do pracy w o

Kocioł wiszący De Dietrich MAINFOUR 240F

Wygoda i oszczędność

nowy kocioł - Informator Budownictwa

kotly EKO:Layout 1
