Projekt ,,Lepszy Urząd” współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

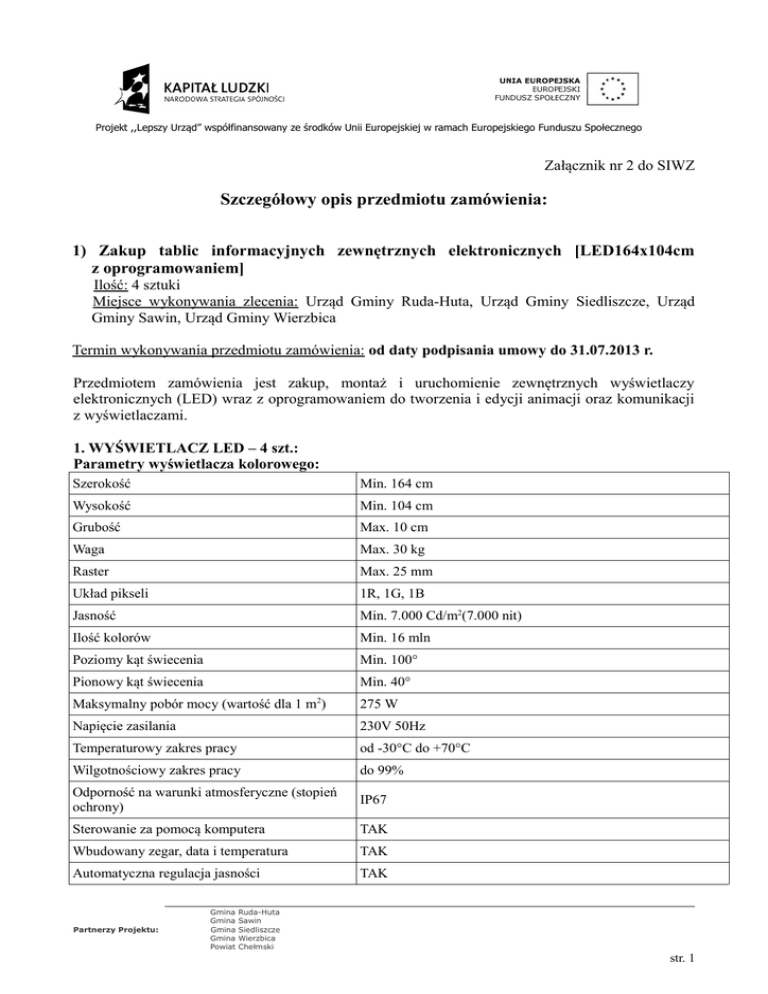

Załącznik nr 2 do SIWZ
Szczegółowy opis przedmiotu zamówienia:
1) Zakup tablic informacyjnych zewnętrznych elektronicznych [LED164x104cm
z oprogramowaniem]
Ilość: 4 sztuki
Miejsce wykonywania zlecenia: Urząd Gminy Ruda-Huta, Urząd Gminy Siedliszcze, Urząd
Gminy Sawin, Urząd Gminy Wierzbica
Termin wykonywania przedmiotu zamówienia: od daty podpisania umowy do 31.07.2013 r.
Przedmiotem zamówienia jest zakup, montaż i uruchomienie zewnętrznych wyświetlaczy
elektronicznych (LED) wraz z oprogramowaniem do tworzenia i edycji animacji oraz komunikacji
z wyświetlaczami.
1. WYŚWIETLACZ LED – 4 szt.:
Parametry wyświetlacza kolorowego:
Szerokość
Min. 164 cm
Wysokość
Min. 104 cm
Grubość
Max. 10 cm
Waga
Max. 30 kg
Raster
Max. 25 mm
Układ pikseli
1R, 1G, 1B
Jasność
Min. 7.000 Cd/m2(7.000 nit)
Ilość kolorów
Min. 16 mln
Poziomy kąt świecenia
Min. 100°
Pionowy kąt świecenia
Min. 40°
Maksymalny pobór mocy (wartość dla 1 m2)
275 W
Napięcie zasilania
230V 50Hz
Temperaturowy zakres pracy
od -30°C do +70°C
Wilgotnościowy zakres pracy
do 99%
Odporność na warunki atmosferyczne (stopień
ochrony)
IP67
Sterowanie za pomocą komputera
TAK
Wbudowany zegar, data i temperatura
TAK
Automatyczna regulacja jasności
TAK
Partnerzy Projektu:
Gmina
Gmina
Gmina
Gmina
Powiat
Ruda-Huta
Sawin
Siedliszcze
Wierzbica
Chełmski
str. 1
Sterowanie
Sterowanie wyświetlaczy poprzez sieć LAN. Wyświetlacz
pracuje w sieci LAN jako zdalne urządzenie. Może być łączony
z komputerem obsługującym poprzez huby, switche itp.
Przewód połączeniowy: skrętka UTP, złącza RJ-45.
Montaż
Montaż wyświetlacza wraz z dojazdem ekipy montażowej we
wskazanym przez zamawiającego miejscu na elewacji budynku
wraz ze wszystkimi akcesoriami, kablami i korytkami sieci
elektrycznej i komputerowej(do 20 mb) niezbędnymi do
poprawnego działania wyświetlacza.
Gwarancja
min. 36 miesięcy
2. OPROGRAMOWANIE – 4 szt.
Oprogramowanie do tworzenia i edycji animacji oraz komunikacji z wyświetlaczami
opisanymi powyżej.
1) Główne funkcje.
− program powinien pozwalać na tworzenie i edycję kompozycji podzielonej na spoty
(animacje),
− program powinien pozwalać na ustawienie jasności wyświetlacza wg ustalonych godzin,
− program powinien pozwalać na łatwe tworzenie animacji z tekstem i/lub grafiką,
− program powinien pozwalać na dodawanie animacji przygotowanej w innym programie
poprzez import gotowych klatek animacji,
− program powinien posiadać różne typy kompozycji: automatyczna (cykliczne
przełączanie), manualna (przełączanie poleceniem) i dobowa (przełączanie uzależnione
od ustawionego czasu),
− program powinien pozwalać na tworzenie animacji przy użyciu przygotowanych,
konfigurowalnych efektów,
− program powinien pozwalać na podgląd tworzonej animacji,
− program powinien pozwalać na dodawanie klatek specjalnych do animacji pokazujących
aktualne parametry: czas, datę i temperaturę (możliwość konfiguracji położenia
wyświetlanych parametrów, wielkości czcionek i tła klatki).
2) Zarządzanie wyświetlaczami:
− program powinien pozwalać na kasowanie, podmianę, zmianę kolejności spotów
wgranych do wyświetlacza,
− program powinien pozwalać na zmianę typu wgranej kompozycji,
− program powinien pozwalać na ustawianie aktualnej daty i czasu,
− program powinien pozwalać na obsługę wielu wyświetlaczy.
3) Dodatkowo program powinien umożliwić:
− dodawanie obrazów z wybranym kolorem jako kanał przezroczystości,
− edycję pojedynczych klatek animacji oraz części i całej listy klatek animacji,
− tworzenie animacji z użyciem wcześniej utworzonej animacji lub wybranych klatek,
− stawianie dowolnego czasu trwania klatek,
− użycie na gotowych klatkach korekcji gamma, jasności i kontrastu oraz filtrów,
− tworzenie własnych filtrów graficznych.
4) Wymagania techniczne i licencja:
− wersja językowa: oprogramowanie musi być dostarczone w polskiej wersji językowej
obejmującej wszystkie elementy interfejsu użytkownika oraz dokumentację
użytkownika,
− środowisko systemowe: Microsoft Windows 7 (32/64 bit),
− licencja na min. 1 stanowisko,
Partnerzy Projektu:
Gmina
Gmina
Gmina
Gmina
Powiat
Ruda-Huta
Sawin
Siedliszcze
Wierzbica
Chełmski
str. 2
−
−
−
−
−
okres obowiązywania licencji – minimum 24 miesiące,
szkolenie użytkownika,
instrukcja obsługi w jeżyku polskim,
świadczenie usługi serwisowej i opieki autorskiej przez okres ważności licencji,
w ramach opieki autorskiej dostarczane są nowe wersje programu zawierające poprawki
i udoskonalenia programu.
3. Podsumowanie – skład zestawu:
Starostwo
Powiatowe
w Chełmie
Urząd
Gminy
Sawin
Urząd
Gminy
Siedliszcze
Urząd
Gminy
Wierzbica
Urząd
Gminy
Ruda-Huta
RAZEM
0
1
1
1
1
4
0
1
1
1
1
4
Wyświetlacz
– zgodnie z opisem w pkt 1
Oprogramowanie
– zgodnie z opisem w pkt 2
2) Zakup tablic informacyjnych wewnętrznych elektronicznych z oprogramowaniem
do zarządzania informacją [zestaw: player-nettop, monitor 47`,uchwyt, kabel
HDMI]
Ilość: 6 sztuk
Miejsce wykonywania zlecenia: Urząd Gminy Sawin – 2 szt., Urząd Gminy Ruda-Huta – 1 szt.,
Urząd Gminy Siedliszcze – 1 szt., Urząd Gminy Wierzbica – 1 szt., Starostwo Powiatowe w
Chełmie – 1 szt.
Termin wykonywania przedmiotu zamówienia: od daty podpisania umowy do 31.07.2013 r.
1. Opis funkcjonalny systemu do prezentacji treści multimedialnych (Digital Signage)
System ma być wykorzystywany przez administrację publiczną do wyświetlania rożnego rodzaju
informacji kierowanej do petentów. Istotą zastosowania elektronicznego przekazu jest jego łatwość
w edytowaniu oraz automatyzacja pobierania danych przeznaczonych do wyświetlenia. Będzie
przeznaczony do emitowania i prezentowania na monitorach LCD (oraz innych elektronicznych
nośnikach) materiałów multimedialnych oraz innego rodzaju informacji, takich jak:
− treści multimedialne (prezentacje, filmy, obrazy itp.),
− informacje on-line (notowanie giełdowe, informacje pochodzące z Internetu lub z różnych
baz danych Klienta, wiadomości, pogoda itp.),
− zewnętrzne źródła danych (obraz pochodzący z kamery, inne).
Sposób wyświetlania na monitorach informacji ma być z góry zaprojektowany i zaprogramowany.
2. Opis architektury
Architektura systemu Digital Signage powinna składać się z następujących elementów:
1) Player/nettop – to urządzenie sprzętowe na którym zainstalowane jest oprogramowanie
odpowiedzialne za wyświetlanie na ekranie obrazu.
2) Oprogramowanie służące do budowania playlist i zarządzania wyświetlanym na monitorach
obrazem. Aplikacja ta może być zainstalowana na serwerze lub komputerze osoby
odpowiedzialnej za zarządzanie.
3) Wyświetlacz – monitory LCD, na których wyświetlany jest obraz.
Zarządzanie wyświetlanym na poszczególnych monitorach obrazem może odbywać się dowolnie i
niezależenie wszystkimi monitorami jednocześnie lub grupowo. Producent oprogramowania
powinien udostępnić różnego rodzaju kontent graficzny typu: pogoda, zegary, kursy walut itp.
Partnerzy Projektu:
Gmina
Gmina
Gmina
Gmina
Powiat
Ruda-Huta
Sawin
Siedliszcze
Wierzbica
Chełmski
str. 3
3. Oprogramowanie służące do budowania playlist i zarządzania wyświetlanym na
monitorach obrazem.
1) program powinien pozwalać na aktualizowanie wyświetlanego obrazu on-line, bezpośrednio
przez LAN lub WiFi;
2) program powinien pozwalać na natywną obsługę tickerów tekstowych:
a) możliwość określenia treści z poziomu aplikacji zarządzającej;
b) dynamiczne pobieranie treści ze źródeł zewnętrznych takich jak RSS, plik tekstowy;
c) kolorowanie tekstu i tła, półprzezroczyste tło;
d) możliwość pobierania danych z pliku tekstowego zlokalizowanego np. nadysku;
3) program powinien pozwalać na obsługę warstw graficznych, animacji wektorowych,
prezentacji typu PowerPoint;
4) program powinien posiadać natywna obsługę warstw przechwytywanych z zewnętrznego
źródła (np. kamery);
5) program powinien pozwalać na dzielenie ekranu na dowolną ilość mniejszych powierzchni
(stref) wyświetlających i przypisywanie im niezależnych playlist i traktowanie ich
niezależnie;
6) program powinien posiadać wbudowany kalendarz z możliwością tworzenia czasowych
akcji i definiowania polityk wyświetlania playlist np. zmiana playlisty w jednym obszarze
ekranu w rocznicę wydarzenia;
7) program powinien pozwalać na wyświetlanie obrazu strumieniowego;
8) program powinien pozwalać na wyświetlanie stron WWW ładowanych lokalnie, z serwera
oraz bezpośrednio z Internetu (z możliwością ich skalowania - zoom);
9) program powinien posiadać graficzny edytor sceny pozwalający na dowolne ułożenie
poszczególnych obszarów wyświetlanych na ekranie;
10) program powinien posiadać multimedialne efekty przejść między klipami;
11) program powinien pozwalać na odtwarzanie plików dźwiękowych (MP3, OGG, WAV) na
dowolnym wyjściu audio playera;
12) program powinien pozwalać na wyświetlanie dokumentów w formacie PDF z
automatycznym skrolowaniem;
13) program powinien pozwalać na symultaniczne odtwarzanie klipów w ramach systemu np.
przy podziale ekranu na dwie lub więcej niezależnych stref klipy oknach mogą wyświetlać
się symultanicznie (zsynchronizowane);
14) program powinien pozwalać na odtwarzanie lub uruchamianie plików .exe (także takich
umieszczonych w ramach playlisty);
15) program powinien pozwalać na podmienianie plików na playliście tak by parametry
pozostały te same a zmienił się tylko plik;
16) program powinien pozwalać na definiowanie dowolnych ilości przedziałów czasowych w
których będą odtwarzane klipy z playlist, pozwalać na wyłączania aktywności przedziału
czasowego wyświetlania (dat oraz godzin „od” i „do”) bez użycia kalendarza a jedynie ze
wskazaniem dat i godzin;
17) program powinien pozwalać na wyświetlanie formatów:
− AVI;
− MP4;
− MPEG 1/2/4 (*.mpg);
− RSS;
− RAW DV;
− MKV;
− HTML;
− Quick Time (*.mov);
− RVMB;
− DivX (*.DivX);
Partnerzy Projektu:
Gmina
Gmina
Gmina
Gmina
Powiat
Ruda-Huta
Sawin
Siedliszcze
Wierzbica
Chełmski
str. 4
−
−
−
−
−
−
−
−
Windows Media Video (*.wmv), odtwarzanie strumienia video;
obrazy statyczne (*.jpg, *.png, *.bmp, *.gif);
pliki tekstowe (*.txt);
dokumenty (.pdf) z możliwością automatycznego skrolowania i skalowania
prezentacje PowerPoint (*.pps);
prezentacje wektorowe flash (*.swf), (*.flv);
pliki wykonywalne *.exe;
pliki dźwiękowe: Windows Media Audio (*.wma), MP3 (audio), (*.ogg), WAV.
18) Producent oprogramowania powinien udostępnić różnego rodzaju kontent graficzny typu:
pogoda, zegary, kursy walut itp.
4. Monitor LCD – minimalne parametry:
Ekran
Min.47 cali, panoramiczny 16:9 (j.w)
Rozdzielczość
Min. 1920 x 1080pix.
Czujnik oświetlenia zewnętrznego.
Automatycznie optymalizuje obraz, dostosowując go do
natężenia i barwy światła w pomieszczeniu.
Tak
Liczba złączy HDMI
Min. 2
Wejście PC VGA
Min. 1
Menu w języku polskim
Tak
Pilot wraz z bateriami
Tak
Instrukcja obsługi w języku polskim
Tak
Możliwość powiedzenie na ścianie/suficie
Tak
Zasilanie
220 - 240 V 50/60 Hz
Zdalne sterowanie
Możliwość zdalnego włączenia i wyłączenia.
5. Player/Nettop – minimalne parametry:
Procesor
Pamięć operacyjna
Karta graficzna
Wielkość pamięci karty graficznej
Dysk twardy
Karta dźwiękowa
Łączność
Rodzaje wyjść / wejść
Partnerzy Projektu:
Gmina
Gmina
Gmina
Gmina
Powiat
Osiągający w teście PassMark CPU Mark wynik min. 1000 punktów.
Do oferty należy dołączyć wydruk ze strony:
http://www.cpubenchmark.net potwierdzający spełnienie wymogów
SIWZ.
Min.2 GB z możliwością rozbudowy do min. 4 GB,
Obsługująca materiał wideo FULL HD
Min.1024 MB (pamięć własna)
Min.320 GB
Zintegrowana z płyta główną
Wi-Fi 802.11 b/g/n
LAN 10/100/1000 Mbps
USB –min. 3 szt.
Wejście mikrofonowe - 1 szt.
Wyjście słuchawkowe/głośnikowe S/PDIF - 1 szt.
Czytnik kart pamięci (min. SD) - 1 szt.
RJ-45 (LAN) - 1 szt.
VGA (D-sub) - 1 szt.
HDMI - 1 szt.
DC-in (wejście zasilania) - 1 szt.
Ruda-Huta
Sawin
Siedliszcze
Wierzbica
Chełmski
str. 5
Złącze antenowe Wi-Fi - 1 szt.
W zestawie, 65 W
Microsoft Windows 7 Professional PL lub równoważny spełniający
następujące kryteria:
1. integracja z posiadanym przez Zamawiającego systemem Active
Directory pozwalająca na wdrożenie jednolitej polityki
bezpieczeństwa dla wszystkich komputerów w sieci.
2. możliwość zdalnej automatycznej instalacji, konfiguracji,
administrowania oraz aktualizowania systemu.
3. publicznie znany cykl życia przedstawiony przez producenta i
dotyczący rozwoju i wsparcia technicznego – w szczególności w
zakresie bezpieczeństwa
4. praca w różnych sieciach komputerowych (sieci lokalne LAN,
Internet), w tym także automatyczne rozpoznawanie sieci i ich
ustawień bezpieczeństwa,
5. automatyczne rozpoznawanie urządzeń peryferyjnych działające w
tej sieci (np. drukarki, tablice interaktywne) oraz łączenie się
automatycznie z raz zdefiniowanymi sieciami (również za
pośrednictwem modemów 3G/USB).
Nośnik(i) z systemem operacyjnym w wersji instalacyjnej.
Max. 300 mm
Max. 50 mm
Max. 300 mm
Zasilacz
Zainstalowany system operacyjny
Wysokość
Szerokość
Głębokość
Jeżeli w poniższych opisach przedmiotu zamówienia użyto nazw własnych dopuszczalne jest
zaproponowanie produktów i rozwiązań równoważnych.
6. Akcesoria – dodatkowe wymagania
1) Uchwyt do monitora ścienny/sufitowy regulowany w poziomie - 90 stopni, w pionie 20
stopni.
2) Kabel HDMI min. 1 m.
3) Montaż monitorów i playerów wraz z dojazdem ekipy montażowej we wskazanym przez
zamawiającego miejscu wraz ze wszystkimi akcesoriami, kablami i korytkami sieci
elektrycznej i komputerowej niezbędnymi do poprawnego działania.
4) Szkolenie z zakresu obsługi oprogramowania.
5) Wersja językowa: oprogramowanie musi być dostarczone w polskiej wersji językowej
obejmującej wszystkie elementy interfejsu użytkownika oraz dokumentację użytkownika.
6) Gwarancja na sprzęt min. 36 miesięcy.
7) Okres obowiązywania licencji min. 24 miesiące.
7. Podsumowanie – skład zestawu:
Starostwo
Powiatowe
w Chełmie
Urząd
Gminy
Sawin
Urząd
Gminy
Siedliszcze
Urząd
Gminy
Wierzbica
Urząd
Gminy
Ruda-Huta
RAZEM
1
1
1
1
1
5
1
2
1
1
1
6
1
2
1
1
1
6
1
2
1
1
1
6
Oprogramowanie
– zgodnie z opisem w pkt 3.
Wyświetlacz – monitor LCD
– zgodnie z opisem w pkt 4.
Player/nettop
– zgodnie z opisem w pkt 5.
Akcesoria
– zgodnie z opisem w pkt 6.
Partnerzy Projektu:
Gmina
Gmina
Gmina
Gmina
Powiat
Ruda-Huta
Sawin
Siedliszcze
Wierzbica
Chełmski
str. 6
